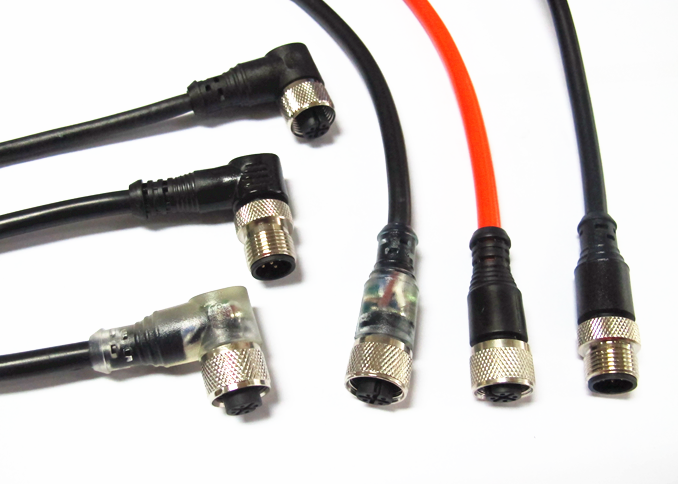

M12-A型B型电缆连接器是按出线方向区分的两种M12接头：A型为直通式，电缆沿接头轴线方向延伸；B型为弯通式，电缆与接头轴线成90°侧向引出。两种型号的插合端完全一致——同样的M12×1螺纹、同样的针座、同样的编码，区别只在于电缆往哪个方向走，因此同一个设备上的插座都能与两者配对。
产品由上海科迎法电气自行研制、批量生产，M12系列自2006年起经3000余家客户实际应用，质量稳定，常规数量现货或3天交货。防护性能达到IP67，材质符合ROHS环保指令，通过CE/LVD、CE/EMC与IP67认证，公司通过ISO9001:2015与TS16949汽车行业质量体系认证。
一、产品定位与命名说明
A型与B型是外形代号，不是编码代号。A型指直通、B型指弯通，两者与M12的A编码、B编码是两个完全不同的概念：编码决定针位排布与可插合的协议，外形决定线缆的出线方向。采购时这两项都要写清楚，只说「A型」容易被理解为A编码，导致到货后发现编码不符。
这类连接器用于把传感器、执行器或小型设备的电缆接到面板插座上。按供货方式分现场自接线式与预制电缆一体式：前者由用户在现场完成接线，适合维修与小批量；后者出厂即带电缆，省工、方便，用户只需确定电缆长度即可。
二、A型与B型的外观差异
A型直通外形
A型的接头本体与电缆在同一条轴线上，锁紧套在前、尾部夹紧件在后，整体呈细长的圆柱形。插合后电缆从插头正前方继续向前走，占用的是接头轴线方向的空间。优点是对侧向空间要求小，插拔时手腕动作顺畅；缺点是接头正前方必须留出线缆的弯折余量，前方若有其他部件就会干涉。
B型弯通外形
B型在接头本体后方多出一个90°的弯头体，电缆从侧面引出。插合后线缆贴着设备表面走，正前方不再占用空间，接头整体在高度方向上的尺寸略大于A型。弯头体的转角是应力集中的地方，选型时要留出足够的转弯半径，不能让线缆在紧贴接头处被硬折。
安装空间对比
判断逻辑很简单：量一下插座正前方到最近障碍物的距离，再看线缆需要往哪个方向走。正前方空间充裕、线缆顺着轴线走，选A型；正前方被挡住、或线缆必须沿设备表面横走，选B型。同一台设备上两种型号混用很常见，按每个接口的实际位置分别判断，不必为了统一而将就。
三、接线与内部走线差异
A型直通接线
A型的芯线从端子位出来直接沿轴线进入电缆，走线路径是直的，不需要额外弯折。剥线长度按端子位深度控制，线芯插到位后拧紧压紧螺钉；尾部夹紧件压住电缆外被，把拉力转移到护套上。因为路径直，A型的接线操作最省事，线芯也不容易在接头内部相互挤压。
B型弯通接线
B型的芯线在接头内部要先直走、再随弯头体转90°，因此每一根芯线在转角处的路径长度不同。接线时芯线要顺着弯头体的走向排布，不能为了省长度而斜拉，斜拉会让某根芯线在转角处绷紧、其余松弛，长期弯折后绷紧的那根先断。剥线长度同样按端子位深度控制，但转角后方要留出一点余量。
弯折半径与线芯保护
B型的故障率通常略高于A型，原因不在结构，而在使用：弯头体出口处如果被强行折成锐角，芯线在转角内侧受压、外侧受拉，反复动作后出现断股。装配后应保证电缆从弯头体出来时是自然过渡，第一段弯曲不要贴着出口发生。空间实在紧张时，可在出口处加一段护套或波纹管过渡，把弯曲分摊开。
四、结构组成
针座与触点
A型与B型共用同一套针座与触点结构：触点铜合金车削，插针端带弹性，插合后靠弹性变形维持接触压力。芯数分3芯、4芯、5芯、6芯、8芯、12芯、17芯，传感器与执行器常用3至5芯。针型与孔型必须成对，同一芯数下极性不能反接。
锁紧套与螺纹
M12指螺纹外径12mm、螺距1mm。锁紧套旋入时把两端端面沿轴向压紧，接触压力与密封压力都来自这一圈螺纹。B型的锁紧套与弯头体相连，旋紧时手感与A型一致，但操作空间受弯头体影响，扳手或手指的着力位置不如A型宽裕，安装时应先旋到位再整理线缆。
密封结构
插合端面由O形圈受压密封；尾部由电缆密封圈与夹紧件压紧电缆外被；预制电缆一体式则由注塑包覆形成整体密封。B型多了一个弯头体的接缝，这一处的密封与壳体强度在装配时要额外确认，接缝处理不到位时，弯头体反而是最先渗水的位置。
五、关键规格与参数
接头规格一览
| 项目 | A型（直通） | B型（弯通） |
|---|---|---|
| 出线方向 | 沿轴线 180° | 侧向 90° |
| 接口规格 | M12×1 | M12×1 |
| 芯数 | 3、4、5、6、8、12、17芯 | 3、4、5、6、8、12、17芯 |
| 键位编码 | A-COAD、B-COAD、D-COAD | A-COAD、B-COAD、D-COAD |
| 接线方式 | 螺丝压紧式 / 预制电缆 | 螺丝压紧式 / 预制电缆 |
| 防护等级 | IP67 | IP67 |
电缆选项
| 项目 | 规格 |
|---|---|
| 电缆外径 | 一般6mm左右，可在2-10mm之间 |
| 自接线适配分档 | 4-6mm、6-8mm（少量2-4mm或10mm） |
| 外被材质 | PVC、PU、PUR、TPU等 |
| 外被颜色 | 黑、黄、灰、蓝、绿、白、透明等 |
| 芯线颜色 | 棕、黑、蓝、白、灰等 |
| 屏蔽形式 | 屏蔽电缆 / 非屏蔽电缆 |
六、材料与制造工艺
壳体与绝缘材料
屏蔽型为全金属壳体，屏蔽层在尾部与金属壳体搭接，兼顾机械强度；非屏蔽型为工程塑料壳体，注塑成型，轻便经济。针座绝缘件选用耐热、耐电弧的工程塑料，在注塑与焊接工序中保持针位稳定。B型的弯头体与壳体一体成型或装配后封接，这一处的成型质量直接决定弯头的密封与强度。所有材质符合ROHS环保指令要求。
注塑与出厂检测
预制电缆一体式在注塑工序中把接头、弯头体与电缆结合成整体，注塑温度、压力与保压时间决定包覆是否致密，这也是预制式比现场接线更稳定的原因。出厂按批抽检接触电阻、绝缘电阻与插合手感，预制电缆另做通电通断检查，并对弯头体出口处做外观确认，检测记录随批次可追溯。
七、防护与可靠性
IP67 的实现条件
IP67对应防尘最高等级与短时浸水防护，前提是插合到位、密封圈完好。未插合时端面暴露，可按现场条件加装防护盖。B型的弯头体多一个接缝，点检时应把这一处纳入检查范围，看有无渗水痕迹与包覆裂纹。设备长期在冲洗环境中使用，除了确认插合，还要定期检查O形圈是否硬化变形。
弯折与振动
振动环境下的薄弱点在两处：焊点与芯线根部，以及B型弯头体的转角。线束应有支撑，避免悬空段反复甩动；运动部件上的电缆要固定在运动轨迹上并留出弯曲余量，让弯折发生在电缆上而不是接头内部。往复行程大的场合，建议用拖链结构电缆并核对允许弯曲半径，同时把B型的转角朝向远离运动方向的一侧。
八、选型方法
第一步判断外形
先量插座正前方到最近障碍物的距离，再确定线缆走向。正前方有足够空间、线缆顺轴线走，选A型；正前方被挡住、线缆需沿设备表面横走，选B型。设备侧壁、防护罩内侧、门框附近的接口，多数落在B型的适用范围；控制柜正面板与设备顶部的接口，多数用A型。
第二步定芯数与编码
按信号数量定芯数：3至5芯满足多数传感器与执行器，6芯、8芯用于多路信号，12芯、17芯用于高密度汇总。按协议定编码：A编码多用于传感器与执行器信号，B编码用于现场总线，D编码用于工业以太网。芯数与编码确定后，外形再按第一步的结果选，顺序颠倒容易反复。
第三步选自接或预制
维修备件、小批量、线长需现场确定的项目用现场自接线式；批量机台、线长已定、追求一致性的项目用预制电缆一体式，只需确定电缆长度。两种方式在同一款插座上都能用，插座侧不必随之更换。若现场需要频繁改线，自接线式的可维护性更好。
九、典型应用场景
侧壁安装与狭窄空间
设备侧壁上的传感器接口，正前方通常就是运动部件或防护罩，A型的线缆会顶在障碍物上，此时B型几乎是唯一选择：弯头体让线缆贴着侧壁走。机器人与机床的关节、滑台附近空间同样狭窄，B型能把走线收进结构内侧，减少与运动件的干涉。
控制柜与现场设备
控制柜正面板、操作台与设备顶部的接口，正前方空间开阔，A型安装顺手、插拔方便，线缆沿柜体前方下行进入线槽。物流输送线、包装机与锂电设备的传感器位，则按每个接口的朝向分别选型，两种型号同批配套供货，现场按位置对应安装，减少装错的可能。
十、常见问题与定制服务
现场六问
问：A型与B型能互换吗。答：插合端完全一致，可以互换，只是出线方向不同；受安装空间限制时，互换后可能顶到结构件，需重新确认走线。
问：A型是A编码吗。答：不是。A型指直通外形，A编码指针位排布，两者独立，下单时需分别注明外形与编码。
问：B型弯头处容易断线。答：多为出口处被硬折成锐角，芯线在转角内侧受压。整理线缆时留出转弯余量，必要时加护套过渡。
问：插合后信号时有时无。答：先看锁紧套是否旋到位，端面未压紧会导致接触压力不足；再查焊点虚焊与B型转角处的芯线断股。
问：屏蔽型仍有干扰。答：测屏蔽层与金属壳体的导通，搭接不良时屏蔽层等于悬空；同时确认设备侧接地连续。
问：能否替代进口同规格产品。答：接口按M12×1标准尺寸设计，可与同编码、同芯数的进口件互换；建议插头与插座整套配套采购，避免端面公差影响密封。
定制范围包括电缆长度、屏蔽与非屏蔽、外被颜色与材质，以及按项目要求的芯数与编码组合；弯通型的出线朝向可按安装位置指定。选型时提供接口数量、安装位置、线缆走向与使用环境，厂家可给出A型与B型的分布建议。常规数量现货或3天交货，非标件按确认后的交期执行。
