矿用插座_电液控4针插座_M20螺纹面板安装

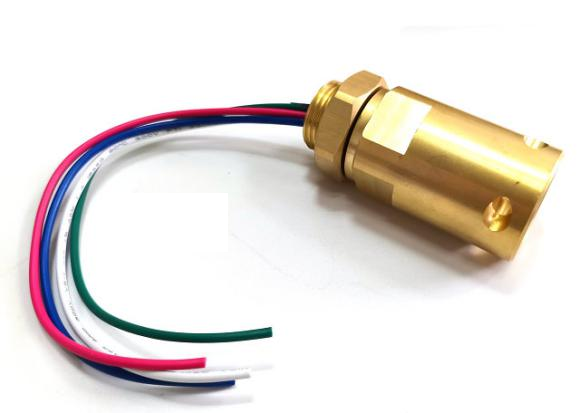

电液控4针矿用插座 M20螺纹面板安装 Exibl本安型IP67

电液控4针插座是上海科迎法电气针对煤矿井下电液控制系统研制的面板安装式矿用插座，主要承担设备接口、模块接口与传感器接口的连接任务。产品按安标技术条件生产，常规安装螺纹为 M20×1.5、M21×2，特殊螺纹可按设备接口定制；安装后可直接替换设备上原有的常规喇叭口，实现插拔式连接。壳体与密封件均采用阻燃材料，密封性好，可在井下淋水、煤尘、油污等恶劣区域长期工作。安标号 MIA200363，安标型号 LCYVB-4。

4针插座采用4芯全针接触件、方形（2×2）排布，面板法兰安装、尾部预制电缆引出。防爆等级 Exibl 本安型，防护等级 IP67，最大工作电压 36.0VDC，最大工作电流 3.0A，连接器直流电阻 ≤12.8Ω/km，分布电容 ≤0.06μF/km，分布电感 ≤0.8mH/km。产品符合 RoHS 环保指令与 CE 指令，上海科迎法电气科技有限公司通过 ISO9001 质量体系认证。

产品定位与核心优势

4芯全针，供电与信号一并解决

4 个插针按 2×2 方形均匀分布，最大工作电流 3.0A，相比以信号为主的小电流连接器，能够承载设备供电所需的电流。4 芯配置可灵活分配为电源与信号的组合：2 芯供电、2 芯信号，1 芯电源加 3 芯信号，或 4 芯全部用于控制信号与传感器信号，也可组成 2 对差分线用于通信传输。一个面板接口同时完成供电与通信，减少面板开孔数量与内部走线。

插座为全针（公头）结构，与 4 孔耦合器、4 孔插头按针孔对应关系配套插合。设备侧固定插座，线缆侧配孔型连接器，插拔方向由定位键槽约束，避免误插造成插针弯曲。

M20螺纹原位替换喇叭口

常规喇叭口接口多采用 M20×1.5、M21×2 螺纹，本产品沿用同一螺纹体系，替换时拆下原喇叭口、装入插座、拧紧锁紧螺母并接好内部线芯即可，无需改动设备面板开孔。防护等级由喇叭口的简单遮挡提升至 IP67，连接方式由逐个拧线改为整体插拔，检修时不必再打开设备腔体。

面板法兰直径 φ30mm，法兰上设 2 个 φ6 固定孔，螺纹加紧固加法兰螺钉构成双重固定，抗扭与抗侧向力能力更强，适合需要频繁插拔的接口位置。特殊螺纹、法兰尺寸与出线方向可联系厂家定制。

结构组成与工作原理

面板法兰与金属壳体

插座主体由面板法兰与壳体组成，采用金属材质，机械强度高、耐腐蚀。法兰贴合设备面板外侧，壳体穿过面板开孔，内侧以密封圈与锁紧螺母压紧，法兰再用 2 颗螺钉固定。安装后插座轴线与面板垂直，插合面受力均匀，长期插拔不易产生偏斜与松动。

4针接触件组件

接触件采用铜合金棒材精密加工，表面镀金。插针针杆弹性好、接触正压力大，与孔型接触件插合后形成多点接触，接触电阻小，3.0A 电流下温升低。镀金层同时抑制铜基体氧化，适应井下潮湿与含硫气氛，反复插拔后仍能保持稳定的接触性能。

插合密封面与定位键槽

插合端设有密封配合面与 O 型圈，插头插合到位后密封件被轴向压紧，形成径向密封，阻止水汽与煤尘沿插合缝隙进入。插合端同时设有定位键槽，对接方向唯一，方向不对无法插入，从结构上防止插错芯位。

尾部硫化与预制电缆

电缆与插座尾部采用高温硫化成型工艺，电缆外护套与尾部橡胶密封料融合为无间隙的整体，取代传统的压接加灌胶方式。硫化连接处既防水又能承力，尾部进水与线芯受潮的隐患从结构上被消除。

预制引出电缆规格

尾部预制 4 芯电缆，导体为 20AWG（0.5 平方硅胶线），满足 3.0A 传输并兼顾柔韧性与机械强度。标准长度 0.2 米与 0.5 米，0.2 米适合内部空间紧凑、端子距离近的设备，0.5 米适合需要走线的腔体，其他长度可在订货时注明。电缆末端为开放式线芯，可直接压接或焊接到设备内部端子。

关键参数与规格表

参数总表

下表汇总 4 针矿用插座的规格、材料、认证与订货信息，参数与安标证书一致，选型时可直接对照设备接口逐项核对。

表中 ≤12.8Ω/km 的直流电阻、≤0.06μF/km 的分布电容与 ≤0.8mH/km 的分布电感，是电液控制系统长距离传输时判断信号衰减的重要依据；36.0VDC 与 3.0A 则限定了单芯回路的电压与电流上限，选型时不得超出。

材料与制造工艺

铜合金镀金接触件

插针由铜合金棒材车削成型后镀金，镀层均匀覆盖针杆与端接部位。铜合金保证导电率与弹性，镀金层降低接触电阻并抑制氧化，使插座在井下高湿、含油环境中长期保持低而稳定的接触电阻。针杆经尺寸筛选，插合力一致，避免个别针位过紧或过松。

金属壳体与阻燃密封件

壳体与法兰为金属材质，耐冲击、抗变形，能够承受插拔时的轴向力与侧向力。密封圈采用特种耐油阻燃橡胶，适应井下液压油、乳化液浸泡，离火即熄，符合煤矿阻燃要求。密封件与金属件在装配前逐件检查，避免毛边、划伤影响密封面贴合。

成品经高低温、潮湿、振动等可靠性试验，并做导通与绝缘检测，确认针位对应、无短路、无错接后包装入库。安标信息与型号标识可直接核对，便于井下验收与备件管理。

防护与可靠性

Exibl本安型防爆

防爆等级为 Exibl 本安型，符合 GB3836.4 本安型防爆标准，适用于煤矿井下 I 类爆炸性气体环境（甲烷、煤尘）。本安设计把电路能量限制在安全范围内，即使发生短路或故障，也不会产生足以引燃瓦斯与煤尘的电火花或热效应。产品持有 MA 安标证书，安标号 MIA200363，安标型号 LCYVB-4，资质可在安标平台查询。

IP67全密封结构

IP67 表示完全防尘，并可在常温常压下短时浸水而不进水。插座有三道密封：插合面 O 型圈、面板安装处密封圈、尾部硫化一体密封。三者共同作用，使淋水、积水、煤尘与油污难以进入壳体内部。需要注意的是，插合面的密封依赖与规格匹配的孔型插头插合到位，未插合时应加盖保护。

电气性能与抗振动

直流电阻 ≤12.8Ω/km、分布电容 ≤0.06μF/km、分布电感 ≤0.8mH/km，保证本安回路与信号回路的传输质量。法兰加锁紧螺母的双重固定抑制振动松脱，插针正压力在频繁振动下不衰减，接触电阻不会因微动而漂移。整只插座可在井下潮湿、积水、煤尘、油污环境中长期使用而不进水、不短路。

芯位定义与接线说明

线色与芯位对应

4 个插针按方形分布，出厂线色对应为：1 号芯白色、2 号芯蓝色、3 号芯绿色、4 号芯红色。尾部预制电缆的线芯颜色与芯位一一对应，接线时按颜色对接即可，不易接错。芯位的具体功能（电源正负或信号）没有强制统一规定，由设备端设计确定。

芯位功能组合

常见组合有四类：2 芯电源加 2 芯信号，适合控制器对外供电并回传状态；两组独立电源回路，每组 2 芯正负，适合同一接口带两路负载；4 芯全部传输控制或传感器信号；2 对差分线，用于通信或高速信号。组合方式需在设备端与插座线序同步定义，避免两端定义不一致。

接线注意事项

（1）安装前确认设备断电，严禁带电操作；（2）核对安装螺纹与面板开孔，法兰固定孔位对齐；（3）保持密封面清洁，密封圈放置到位、不扭曲；（4）内部接线注意正负极与信号定义，防止接反烧坏设备；（5）接线完成后做导通测试与绝缘测试，确认无短路、无错芯后再通电。

安装、使用与维护

面板安装步骤

（1）确认设备断电；（2）将插座从面板外侧插入安装孔；（3）面板内侧装密封圈与锁紧螺母，用扳手均匀拧紧；（4）用螺钉将法兰盘固定在面板的 2 个固定孔上；（5）检查插座无松动、无偏斜，密封面贴合良好；（6）按线色把尾部电缆接到设备内部端子；（7）确认接线正确牢固后盖上设备盖板。

插拔规范与维护

严禁带电插拔；插拔时对准定位键槽沿轴向操作，不得侧向用力，以免插针弯曲；插合到位后确认锁紧，拔出时先松开锁紧机构再轴向拔出，不得硬拉电缆。井下维护须由持证专业人员按煤矿安全规程操作。

日常维护包括：定期检查安装状态，发现松动及时紧固；用无水乙醇擦拭插针表面，去除氧化与油污；检查密封件有无老化、变形、开裂，发现问题立即更换；定期测量绝缘电阻与接触电阻；建立使用台账，记录安装位置、投用时间与维护情况。

型号命名与选型指南

订货型号解读

订货型号 KYF-DY-J4Z/M20x1.5-M-L0.2M.20AWG（另有 L0.5M 规格），依次对应产品系列、4 针插座型式、M20×1.5 安装螺纹、M 螺纹安装方式、0.2 米预制电缆长度与 20AWG 线规。下单时需同时注明螺纹规格、电缆长度与芯位定义，特殊要求另附说明。安标型号 LCYVB-4 与安标号 MIA200363 用于资质核对，不与订货型号混用。

螺纹、长度与芯数选择

先按设备面板开孔确认螺纹：M20×1.5 为常规，M21×2 为可选，其他规格需定制，同时核对法兰直径与固定孔位。再按内部布线空间选长度，0.2 米用于紧凑腔体，0.5 米用于需要走线的腔体。最后按电流与信号路数确认 4 芯是否够用：路数更多可选用 8 孔系列，仅需 2 至 3 芯且电流不大时可选用芯数更少的产品以控制成本。

插座按 1PCS 整件包装，收货时应检查外观无明显损伤、无受潮变色，型号标识与安标信息清晰。作为设备配套件，建议按设备数量储备一定比例的备品，井下磕碰、老化导致的更换可及时处理，避免因等待备件而停产。安装螺纹、电缆长度与芯位定义均属可定制项，批量订货前宜先取样件核对面板开孔与接线空间。

应用场景与常见问题

支架控制器与模块接口

在液压支架电液控制系统中，4 针插座作为支架控制器面板的对外接口，连接传感器、执行器与通信线，4 芯可同时传输供电与信号。电源模块、输入输出模块、通信模块、采集模块的对外接口同样适用，模块故障时拔下插头即可更换，不必拆开设备腔体，检修时间明显缩短。

传感器接入与喇叭口替换

压力、行程、温度、倾角等井下传感器多采用供电加信号输出的四线制，4 芯插座正好匹配，一根接口线完成供电与回传，布线简洁。对于仍在使用普通喇叭口的老旧设备，可直接原位替换：螺纹匹配、无需改孔，替换后防护等级与插拔便利性同时提升，是小成本改造的实用方案。产品规格兼容郑煤机系统、EEP 系统等主流电液控制系统，可用于配套与备件替换。

常见问题排查

问：4 针插座与 4 孔耦合器如何配套？答：插座为针（公头）装在设备面板，耦合器两端为孔（母头）用于转接，针孔对应才能插合，两者规格需成对采购。问：能否直接替换喇叭口？答：M20×1.5、M21×2 为喇叭口常用螺纹，尺寸匹配，替换后无需改孔。问：4 芯功能是否固定？答：线色固定为 1 白 2 蓝 3 绿 4 红，功能由设备端定义，特殊线序可定制。问：IP67 能否长期泡水？答：可防短时浸水，不能长期浸泡或有压水下使用。问：损坏后如何更换？答：断电后拆线、松开螺母与螺钉、取出旧件，装入新件并复测，须由持证人员操作。
