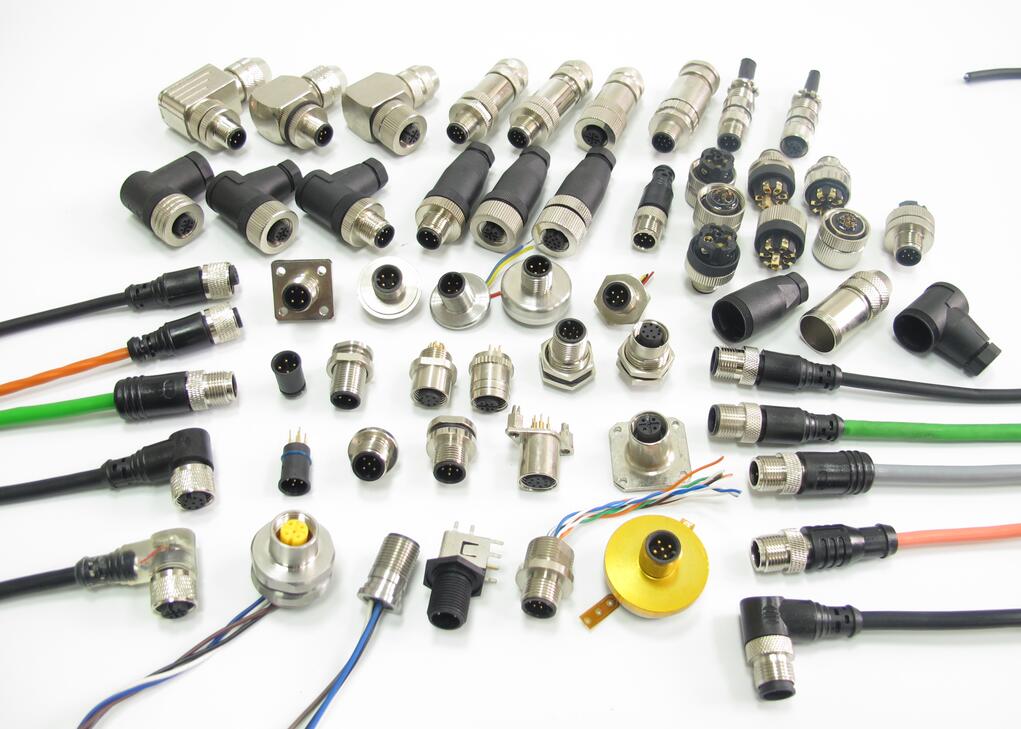

M12连接器与插座是一套成对使用的圆形接口：插头装在电缆侧，插座装在设备面板或机壳上，两端按同一编码、同一芯数、同一针孔极性配对。上海科迎法电气的M12系列自2006年起自行研制、批量生产，累计经3000余家客户实际应用，插头与插座可以同批成套下单，避免两端来自不同厂家时的配合偏差。
常规数量现货供应或3天交货，产品防护性能达到IP67，所有材质选择符合ROHS环保指令，通过CE/LVD、CE/EMC与IP67认证，公司通过ISO9001:2015质量体系认证与TS16949汽车行业质量体系认证。产品可替代同类进口件，已多次出口欧美、东南亚与中东市场，客户多年重复订货。
一、成套配合的价值
插头与插座的分工
插头承担电缆侧的工作：内部是接线端子或焊杯，外部有锁紧套与尾部夹紧件，把线缆固定住，让插拔与拖拽的拉力落在护套和夹紧件上，而不是落在焊点上。插座承担设备侧的工作：固定在面板上，针座朝设备外部，焊杯或针脚朝机柜内部，柜内走线不必暴露在柜外。
分开采购的风险通常不在外观，而在配合：编码不一致时插头根本插不进插座，两端都是针型也无法插合。更隐蔽的是不同厂家的端面高度与螺纹公差差异，插合看似到位，O形圈却没有压到设计压缩量，名义上的IP67遇水就渗。插头与插座同批配套，编码、芯数、极性一次核对，装配现场就不会出现差一点的返工。
二、结构组成与工作原理
插针与触点
触点采用铜合金车削加工，插针端带弹性结构，插合后依靠弹性变形产生并维持接触压力。芯数分3芯、4芯、5芯、6芯、8芯、12芯、17芯：3至5芯覆盖多数传感器与执行器，6芯、8芯用于多路信号与小型总线，12芯、17芯用于高密度信号汇总。针型端与孔型端必须成对采购，同一芯数下针孔极性不能反接。
M12×1 螺纹锁紧
M12指螺纹外径12mm、螺距1mm，是整套接口的尺寸基准，插头与插座的外形差异都建立在这个基准上。锁紧套旋入时把两端端面沿轴向压紧，接触压力与密封压力都来自这一圈螺纹。旋到位有明确的到位感，只旋一半就通电，是现场最容易被忽略的隐患。
端面与尾部密封
插合端面由O形圈受压密封，挡住从插合缝隙进入的水汽；自接线式的尾部由电缆密封圈与夹紧件压紧电缆外被，预制电缆一体式则由注塑包覆形成整体密封。端面、尾部、壳体接缝三处，任何一处没压到位，IP67都保不住。
屏蔽型为全金属壳体，电缆屏蔽层在尾部与金属壳体搭接，干扰电流经壳体泄放；非屏蔽型为塑料壳体，结构简单、成本低，用于干扰较弱的场合。屏蔽是否有效取决于搭接质量，只压住护套而屏蔽层不导通，金属壳就只剩机械保护作用。
三、关键规格与参数
接口与芯数概览
| 项目 | 规格 |
|---|---|
| 接口规格 | M12×1 圆形接口 |
| 芯数 | 3、4、5、6、8、12、17芯 |
| 键位编码 | A-COAD、B-COAD、D-COAD（X-COAD开发中） |
| 针孔形式 | 针型（公）/ 孔型（母），需成对 |
| 锁紧方式 | 螺纹旋紧 |
| 出线方向 | 直型 / 弯型 |
| 防护等级 | IP67 |
电气指标说明
绝缘电阻、漏电流、耐电压是M12接口的三项基础电气指标，公司对这三项做过完整测试与分析，出厂产品按项目要求逐批验证。具体数值随芯数、编码与使用环境变化，选型时应以对应规格的检测记录为准，不要拿其他芯数的数值直接套用。3至5芯的传感器回路与12芯、17芯的高密度回路，在耐压与绝缘的考核方式上并不相同。
电缆与接线规格
| 项目 | 规格 |
|---|---|
| 供货方式 | 现场自接线式 / 预制电缆一体式 |
| 接线方式 | 螺丝压紧式 |
| 电缆外径 | 一般6mm左右，可在2-10mm之间 |
| 自接线适配分档 | 4-6mm、6-8mm（少量2-4mm或10mm） |
| 外被材质 | PVC、PU、PUR、TPU等 |
| 外被颜色 | 黑、黄、灰、蓝、绿、白、透明等 |
| 芯线颜色 | 棕、黑、蓝、白、灰等 |
| 屏蔽形式 | 屏蔽电缆 / 非屏蔽电缆 |
预制电缆一体式省工、方便，用户只需确定电缆长度即可；外被材质一般常用PVC，经济实用。多芯线束除颜色区分外，建议加编号，避免只靠颜色对位时记错线序。
四、材料与制造工艺
壳体与绝缘材料
屏蔽型壳体为金属件，兼顾屏蔽与机械强度；非屏蔽型为工程塑料，注塑成型，重量轻、成本低。针座绝缘件选用耐热、耐电弧的工程塑料，在焊接与注塑工序中保持针位稳定；针位一旦受热偏移，插合时就会别劲。所有材质选择均符合ROHS环保指令要求。
触点镀层与注塑
触点表面做镀层处理，降低接触电阻并抑制氧化，使多次插拔后接触电阻仍在可接受范围。预制电缆一体式在注塑工序中完成插头与电缆的结合，注塑温度、压力与保压时间直接决定密封是否致密，这也是预制式比现场接线更稳定的原因。
装配与出厂检测
自接线式在装配环节控制锁紧套旋合、密封圈就位与夹紧件压紧三个动作，完成后做外观与尺寸检查。出厂按批抽检接触电阻、绝缘电阻与插合手感，预制电缆另做通电通断检查，检测记录随批次可追溯。插座侧的针座垂直度、焊杯位置同样在检查项内。
五、防护与可靠性
IP67 的实际含义
IP67对应防尘最高等级与短时浸水防护，前提是插合到位、密封圈完好。未插合时端面暴露，可按现场条件加装防尘防水的保护盖。设备在冲洗、雨淋或短时浸水的工况下使用，应确认插合到位，并定期检查O形圈有无裂纹、变形与硬化。
耐温与耐油
常规产品按工业环境设计，实际允许温度范围随壳体材料、密封材质与电缆外被不同而变化，高温工位或低温户外应提前说明工况，由厂家确认对应配置。机床切削液、液压油环境下建议选PUR或TPU护套，耐油耐磨；普通室内布线用PVC即可。低温环境下护套变硬，弯折半径要相应放大。
认证与环保
产品通过CE/LVD、CE/EMC与IP67认证，公司通过ISO9001:2015质量体系认证以及TS16949汽车行业质量体系认证，材质符合ROHS。汽车装备与出口设备配套时可直接引用这些认证文件；但认证是体系能力的证明，具体到某一型号仍应索取对应型号的检测报告。
六、安装与接线指导
面板安装与固定
插座固定在设备面板或机壳上，按插座自带的螺纹或安装法兰与面板配合，开孔尺寸与固定方式以对应规格的产品图纸为准，不同外形规格的插座安装方式并不相同。安装时端面要与面板贴合平整；面板不平或螺钉受力不均，针座会歪斜，插头插合时就别劲。
螺丝压紧式接线
现场自接线式采用螺丝压紧式连接芯线：剥线后插入端子位，拧紧压紧螺钉，靠螺钉把线芯压实在端子上。剥线长度按端子位深度控制，过长会让裸铜外露、增加相邻芯短路风险，过短则压不到铜芯。多股线应事先收拢或上锡，散丝外伸同样会带来短路隐患。
屏蔽层与接地
屏蔽型的屏蔽层要与金属壳体搭接部位可靠导通，搭接后做导通确认，不能只凭手感。屏蔽层悬空会让线缆变成接收天线，干扰比不屏蔽时更明显。设备侧的接地路径应与插座壳体连续，中间不要串入绝缘垫片。
七、选型对照
直型与弯型
直型的电缆沿插头轴线延伸，适合插头正前方空间充裕、走线与轴线一致的场合；弯型的电缆与轴线成90°，适合设备侧壁安装或插头前方被结构件挡住的位置。判断顺序是先看正前方有无障碍，再看线缆往哪个方向走。同一台设备上直型与弯型混用是常见做法，按每个接口的实际位置分别选。
自接线与预制电缆
现场自接线式适合维修备件、小批量与线长需现场确定的项目，接线质量取决于施工手法；预制电缆一体式省工、方便，用户只需确定电缆长度，一致性好，适合批量机台。两种方式都能与同一款插座配套，插座侧选型不受影响。
芯数与编码的判断
先按信号数量定芯数，再按协议定编码：A编码多用于传感器与执行器信号，B编码用于现场总线，D编码用于工业以太网，X编码产品正在开发中。芯数富余一两芯比刚好用满更实际，留出的芯位可用于备用或后期扩展；但芯数越多单针载流越小，动力线不要与信号线挤在同一个高密度接口里。
八、典型应用场景
工程机械与光伏
工程机械的传感器与电磁阀分布在动臂、回转与底盘上，线缆长期处于振动、泥水与温差交替的环境，M12成套接口靠螺纹锁紧与端面密封维持连接。光伏跟踪支架与组件清洗设备在户外长期雨淋日晒，插座固定在机壳上、插头随线束走，IP67与耐候护套是选型重点。
机床、包装与食品医药
机床与包装设备上，M12多用于接近开关、光电传感器与气缸磁开位置反馈，接口数量多、更换频繁，预制成型线束能缩短停机时间。食品与医药设备的清洗工位有冲洗与消毒水，接口应插合到位并定期检查密封件。汽车装备产线节拍紧，更看重交货速度，常规数量现货或3天交货正好匹配备件节奏。
九、常见问题排查
现场七问
问：插头插不进插座。答：先核对编码，A、B、D编码互相不通用；再核对针孔极性，针型端必须对孔型端，两端同为针型无法插合。
问：插合后信号时有时无。答：多为锁紧套没旋到位，端面未压紧导致接触压力不足。重新旋紧并确认到位感，再排查焊点虚焊与芯线断股。
问：接口内部进水。答：检查端面O形圈是否变形或缺失、尾部夹紧件是否压紧电缆外被。预制电缆则检查注塑包覆处有无裂纹与脱开。
问：屏蔽型仍有干扰。答：测屏蔽层与金属壳体的导通，搭接不良时屏蔽层等于悬空；同时确认设备侧接地连续，中间没有绝缘垫片。
问：自接线后相邻芯短路。答：剥线过长或散丝外伸所致。重新剥线、收拢线芯，拧紧后逐点测通断与相邻芯绝缘。
问：弯型与直型能否互换。答：可以，两者接口端完全一致，只是出线方向不同，互换不影响插合与密封。
问：能否替代进口同规格产品。答：接口按M12×1标准尺寸设计，可与同编码、同芯数的进口件互换；仍建议插头与插座整套配套采购，避免端面公差差异影响密封。
十、包装、储运与定制服务
产品按型号分袋包装，触点端做防护，避免运输中磕碰针体；预制电缆按长度盘绕捆扎，避免锐角折弯。储存环境应干燥、避免阳光直射与油污，长期存放前检查密封件是否硬化。散件与成品混装容易压伤针座，发货时按型号分开装箱。
定制范围包括电缆长度、直型或弯型、屏蔽与非屏蔽、外被颜色与材质，以及按项目要求的芯数与编码组合。选型时提供设备接口数量、信号类型、线缆路径与使用环境，厂家可给出插头与插座的成套配置建议。常规数量现货或3天交货，非标件按确认后的交期执行。
