M12防水连接器与插座（8芯、12芯、17芯）

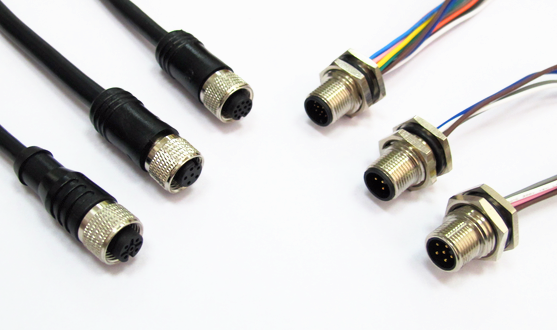

科迎法M12防水连接器与M12插座，覆盖3芯至17芯的常用规格，插头与插座成套供应，用于设备面板对外接口与线缆跳线连接。产品自2006年投入市场，经3000余家客户在各类工业场景应用验证，在质量稳定性与交付效率上持续获得认可，常规订单可现货发货或3天内交付。

产品定位与应用价值

多芯防水接口的定位

在M12标准接口尺寸内塞进更多信号，是8芯、12芯、17芯这类高密度型号的核心价值：用一根多芯线缆替代多根少芯线缆，连接器数量减少、故障点随之减少，柜内与设备外部的布线也更整洁。面板开孔数量有限、信号路数又多的设备，用高密度型号比排布多个小芯数接口更省空间。

插头与插座的配合

插座固定在设备面板上，作为设备对外的固定接口；插头装在线缆两端，作为活动跳线。选型时先分清设备端与线缆端：面板上需要长期固定的位置用插座，需要频繁插拔或随设备移动的一端用插头，两者针孔形式与编码必须一致才能插合。

产品分类与结构

现场自接线式插头

现场自接线式分屏蔽型（全金属壳体）与非屏蔽型（工程塑料壳体），结构上又分直型与弯型。接线为螺丝压紧式：剥线后把线芯插入端子孔拧紧螺丝即可，无需焊接。适配电缆外径有4-6mm（标准）、6-8mm（加粗）、2-4mm（细径，少量供应），10mm及以上可定制。

预铸电缆一体式插头

预铸一体式把电缆与插头在工厂注塑成一体，用户无需现场接线，只需确认长度即可使用，省工省时。结构同样分直型与弯型，电缆有屏蔽与非屏蔽两种；外被颜色可选黑色、黄色、灰色、蓝色、绿色、白色、透明等，芯线颜色为棕、黑、蓝、白、灰等标准色。

面板安装插座

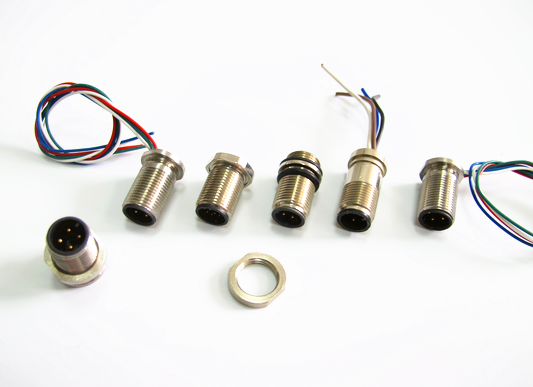

配套M12插座外形规格齐全：安装方式有面板固定式（板前/板后），法兰分扁法兰与六方法兰，接线方式支持焊线式、焊板式与带线式。焊板式可直接落在PCB上，焊线式适合现场配线，带线式则把线束一并做好，减少安装工序。

屏蔽与非屏蔽的差别

非屏蔽款以工程塑料壳体为主，侧重绝缘、轻量与成本；屏蔽款为全金属壳体，屏蔽层与壳体360°搭接，抑制变频器与伺服驱动器的辐射干扰。屏蔽款必须配合屏蔽电缆使用，若线缆不带屏蔽，接头本身的屏蔽能力也发挥不出来。

芯数与编码

8芯12芯17芯高密度

芯数覆盖3、4、5、6、8、12、17芯，其中8芯、12芯、17芯为高密度型，适用于多路信号或混合传输。高密度带来的限制同样明确：12芯与17芯针脚密集，无法采用螺丝压紧式，只能用焊接式或预铸电缆一体式；额定电流也随芯数下降，定位是信号传输而非动力传输。

编码与协议对应

防插错编码包括A-CODING、B-CODING、D-CODING，X-CODING产品正在开发中。A编码用于传感器与执行器信号传输，B编码用于Profibus现场总线，D编码用于Profinet工业以太网。编码键位方向不同，物理上无法互插，可从根本上避免不同协议的接口被误接。

核心电气参数

电流与电压分配

芯数越多，单芯可用截面越小，载流能力随之下降。工程上应把动力回路与信号回路分开：动力走单独接头或更大芯径的专用连接器，信号走高密度接头，既避免发热集中，也降低动力线对信号线的干扰。

接触与绝缘指标

防水结构设计

IP67的密封层次

密封分三层：插合面由O型圈承担，尾部由电缆密封套夹紧外被，插座与面板之间再由法兰密封垫封住开孔。三层任一处失效都会进水，因此安装时既要旋紧螺纹，也要确认面板贴合面平整、无漆膜与毛刺，法兰垫不得歪斜。

IP68与IP69K定制

标准防护为IP67，可应对短时浸水与一般冲洗；设备长期浸水或需高压蒸汽清洗时，可定制IP68或IP69K版本。等级提升主要靠密封圈材质与结构优化，例如用氟橡胶替代丁腈橡胶、增加密封道数，需在选型阶段说明具体工况再确认方案。

装配与维护要点

螺纹旋紧应均匀受力，不应借助加长杆强行拧入；维护拆开后应检查密封圈有无划伤、变形或缺失，重新装配时按原位放回。长期户外使用的插座建议加装防护盖，未插合状态下盖住接口，避免雨水与粉尘在插合面沉积。

电缆与线材配套

外被材质选择

外被材质有PVC、PU、PUR、TPU等：PVC经济实用，适合柜内固定敷设；PUR耐油耐磨，机床切削液与拖链场合优先；PU与TPU在柔软度与回弹性上各有侧重，可按弯折频率选择。材质决定线缆寿命，不应只按单价取舍。

外径与颜色配套

预铸电缆外径一般在6mm左右，可在2-10mm之间定制；外被颜色除标准黑色外，还有黄、灰、蓝、绿、白、透明等可选，便于按工位或信号类型区分线缆，减少维护时插错的可能。颜色仅为识别手段，针位与编码才是防错的根本。

屏蔽电缆的搭配

选屏蔽接头时应同步选屏蔽电缆，并让编织层在接头内与金属壳体连续搭接；接地按单端原则处理，通常在主站或柜体侧接地，另一端浮空。若线缆屏蔽层在接头处悬空，接头再好的屏蔽结构也无法形成回路，抗干扰效果接近于无。

选型方法

按三步确定型号

第一步定芯数与编码，按信号路数和协议选择；第二步定形式，面板固定选插座、活动线缆选插头，再按空间选直型或弯型；第三步定接线方式，长度固定批量项目用预铸一体式，长度不定或需现场改线用自接线式，高密度芯数只能焊接或预铸。

安装方式的选择

板前安装从设备外侧拧紧，适合内部空间充裕、外侧便于操作的机柜；板后安装从内侧拧紧，适合面板外侧空间紧张或需要隐藏螺母的场合。法兰形状按开孔与相邻器件间距选扁法兰或六方法兰，密集排布时六方法兰更省空间。

典型应用场景

8芯在工业以太网与多路传感器并行传输中用得最广，可把数据与电源放在同一根线缆里，减少布线复杂度；12芯与17芯更适合机器人控制、伺服系统、多通道采集模块这类需要同时传输十几路信号的设备，用单个接头比用两三个8芯接头更省面板空间。

在工程机械、包装线与食品饮料设备上，面板插座承担对外接口，插头随线缆移动；冲洗区域选IP69K定制版本，油污区域选PUR外被，强干扰区域选屏蔽款配屏蔽电缆。选型时把工况一次性说明，比事后加防护盖更有效。

常见问题与排查

问：8芯、12芯、17芯额定电流分别是多少？8芯2A、12芯1.5A、17芯1A。芯数越多单芯载流能力越低，高密度接头定位信号传输，不宜做动力传输；有大电流需求时把动力线与信号线分开布置。

问：12芯和17芯能螺丝压紧吗？不能。针脚密集时压紧结构在有限空间内难以可靠压接，只能选焊接式或预铸电缆一体式。若现场需频繁改线又没有焊接条件，应改用8芯及以下规格。

问：插座进水或接触不良怎么查？先看螺纹是否完全旋紧、法兰垫是否贴合、密封圈有无缺失，再检查焊点或带线端是否有虚接；若插合面已有水迹，应拆开干燥并更换密封圈，接触件氧化的建议整体更换。

问：8芯能不能跑千兆以太网？8芯配对应编码与屏蔽双绞线可支持千兆传输，但线缆质量与屏蔽处理必须同步到位，传输距离受线缆等级限制。若距离长或干扰强，改用光纤更稳妥。

问：插头插座能否与进口件互换？尺寸、螺纹与针脚排列按通用M12规范设计，可与进口件对接，但编码键位须一致。替换前抽样试插一次，确认锁紧手感与插合深度正常再批量使用。

认证、交付与定制

产品通过CE/LVD、CE/EMC、IP67认证，企业通过ISO9001:2015、IATF16949:2016、ISO14001:2015与ISO45001:2018体系认证，材质符合ROHS与REACH要求，并通过SGS环保合规检测；防护性能达IP67以上，可定制IP68。产品可替代进口，已多次出口欧美、东南亚与中东市场。

公司为始于2004年的电气连接制造厂家，国家高新技术企业与上海市专精特新中小企业，拥有60余项专利、自建实验室与双工厂布局。可定制非标芯数、特殊电缆长度与材质、特殊防护等级、特殊编码键位；一般数量交货为现货或3天，批量订单最快一周交付。
