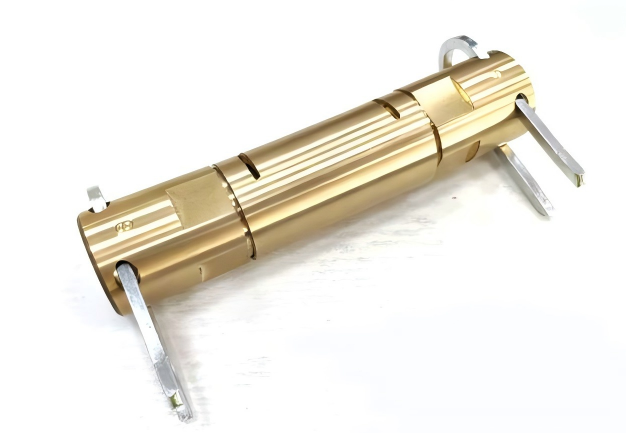

4孔耦合器转接插头，是科迎法电气专为煤矿井下电液控制系统研发的对接式矿用耦合器产品。4孔耦合器转接插头主要适用于电液控制系统中设备与设备连接作用，科迎法预制硫化成型，电缆长度可根据需要生产：0.5米、1米、2米、5米等。本产品外型可以根据用户实际需要定制，主要适用于郑煤机系统、EEP系统。本产品具有抗EMC和阻燃特性，密封性好，可在环境条件最恶劣的区域可靠工作。安标号：MIA200363。
4孔矿用耦合器转接插头_4芯对接式详细介绍
4孔矿用耦合器采用4芯全孔对接式结构，两端都是孔型接触件，配合对应的4针插头实现设备间的转接连接。产品抗拉强度>200N，弯曲半径>R35mm，机械性能优异，能够承受井下较大的拉力和频繁弯曲。防爆等级Exibl本安型，防护等级IP67，最大工作电压36.0VDC，最大工作电流3.0A，连接器直流电阻≤12.8Ω/km，分布电容≤0.06μF/km，分布电感≤0.8mH/km。安标型号LCYVB-4，产品符合RoHS环保CE指令，上海科迎法电气科技有限公司通过了ISO9001质量体系认证，品质可靠有保障。
一、矿用耦合器产品性能特点
1. 4芯对接式结构，转接连接便捷
4孔矿用耦合器采用4芯全孔对接式结构，两端都是4个孔型接触件，相当于一个"双母头"的转接连接器。使用时将两端分别与设备侧的4针矿用插头对接，即可实现两段电缆或两个设备之间的快速转接连接。这种对接式设计使得连接和断开都非常方便，特别适合需要频繁对接断开的场景，也便于系统的扩展、分段和维护。4芯的配置可同时传输电源和多路信号，满足大多数矿用设备的连接需求。
2. 抗拉强度>200N，机械性能优异
4孔矿用耦合器具有优异的机械性能，抗拉强度>200N，能够承受井下较大的拉力而不损坏、不脱落。弯曲半径>R35mm，电缆柔韧性好，能够适应井下有限空间内的弯曲布线需求，同时具有优良的抗弯曲疲劳性能，在频繁弯曲的工况下也能长期可靠工作。高强度的机械性能确保矿用耦合器在恶劣工况下连接稳定、使用寿命长。
3. Exibl本安型防爆，煤矿井下安全可靠
矿用耦合器防爆等级为Exibl本安型，符合GB3836.4本安型防爆标准，适用于煤矿井下I类爆炸性气体环境（甲烷、煤尘）。通过本质安全电路设计，严格限制电路能量在安全范围内，即使发生短路或故障也不会产生足以引燃瓦斯和煤尘的电火花或热效应。产品持有MA安标证书（安标号MIA200363），安标型号LCYVB-4，资质齐全可查，可在煤矿井下安全使用。
4. IP67防护等级，全密封耐恶劣环境
矿用耦合器防护等级达到IP67，完全防尘且可防短时浸水。两端对接部位均采用密封结构，配合对应的插头使用时，插合后形成完整的密封防护。电缆与耦合器本体采用硫化成型工艺一体连接，形成无缝密封结构，从根本上杜绝了尾部进水的隐患。整根耦合器在井下潮湿、积水、煤尘、油污等恶劣环境中长期使用不进水、不短路，信号传输稳定可靠。
5. 3A大电流传输，电源信号兼顾
4孔矿用耦合器最大工作电流可达3.0A，相比小电流的矿用连接器，能够承载更大的电流，满足设备供电需求。4芯的配置可以灵活分配为电源+信号的组合，例如2芯用于电源供电、2芯用于信号传输，或者1芯电源、3芯信号等多种组合方式，一根耦合器同时解决供电和通信问题，减少布线数量，提高系统集成度。
6. 抗EMC+阻燃，矿用标准性能
矿用耦合器具有优良的抗EMC电磁兼容性能和阻燃性能。内部线芯采用优化的布线结构，有效抵抗井下复杂电磁干扰，确保信号传输稳定。电缆外护套为矿用专用阻燃材料，离火即熄，符合煤矿安全阻燃要求。抗EMC和阻燃双重特性，确保产品在井下复杂电磁环境和消防安全要求下都能可靠工作。
7. 预制硫化成型，多规格可定制
矿用耦合器采用预制硫化成型工艺，两端都是工厂预制完成，用户无需现场加工，直接对接使用即可，安装便捷。标准电缆长度有0.3米、0.5米、1米、2米、5米等多种规格，其他长度也可按需定制。产品外型可根据用户实际需要定制。可完全适配郑煤机系统、EEP系统等主流电液控制系统。
二、矿用连接器技术参数
| 参数项目 | 技术指标 |
|---|---|
| 产品名称 | 4 孔耦合器转接插头（矿用耦合器） |
| 产品类型 | 对接式矿用耦合器 |
| 芯数规格 | 4 芯全孔（4 个插孔，方形分布） |
| 抗拉强度 | >200N |
| 弯曲半径 | >R35mm |
| 防爆等级 | Exibl（本安型） |
| 防护等级 | IP67（防尘防水） |
| 最大工作电压 | 36.0VDC |
| 最大工作电流 | 3.0A |
| 连接器直流电阻 | ≤12.8Ω/km |
| 连接器分布电容 | ≤0.06μF/km |
| 连接器分布电感 | ≤0.8mH/km |
| 壳体材质 | 铜合金 / 金属 |
| 密封方式 | 插合密封 + 尾部硫化成型密封 |
| 电缆类型 | 矿用专用电缆 |
| 抗 EMC 性能 | 优良 |
| 阻燃性能 | 符合煤矿阻燃要求 |
| 预制电缆长度 | 0.3 米（标准），0.5 米、1 米、2 米、5 米等可选 |
| 订货型号 | LCYVB4(K4)-(K4)-001 |
| 安标型号 | LCYVB-4 |
| 安标号 | MIA200363 |
| 环保认证 | RoHS、CE |
| 质量体系 | ISO9001 |
| 产品包装 | 1PCS 适宜整件包装 |
| 产品外观 | 无明显受伤，无受潮变色 |
| 适用系统 | 郑煤机系统、EEP 系统等主流电液控制系统 |
| 定制范围 | 电缆长度、产品外型、芯位定义均可定制 |
三、矿用耦合器芯位分布与使用说明
4孔矿用耦合器采用4芯全孔设计，4个接触件按方形（2x2）分布：
1号芯——插孔
2号芯——插孔
3号芯——插孔
4号芯——插孔
芯位功能可根据用户需求定义，常见应用方式包括：
- 2芯电源+2芯信号：2芯用于电源供电（正、负），2芯用于信号传输
- 1芯电源+3芯信号：1芯用于电源，3芯用于多路信号
- 4芯全信号：4芯全部用于传输不同的控制信号或传感器信号
- 2对差分信号：组成2对差分线，用于高速信号或通信传输
两端对称设计，线序一一对应，确保对接时信号直通。
使用方式说明：
矿用耦合器两端都是孔（母头），使用时需要与两端的针型（公头）矿用插头对接。典型的使用场景包括：
1. 两段矿用电缆之间的转接延长；
2. 设备与设备之间的对接连接；
3. 系统分段连接，便于安装和拆卸；
4. 作为设备的外伸接口，便于快速插拔维护。
使用注意事项：
1. 插拔前必须确认设备断电，严禁带电操作；
2. 对接时对准定位/键槽，沿轴向插入，不得强行侧向用力；
3. 确认对接到位且锁紧牢固，防止因振动松脱；
4. 使用前检查电缆和耦合器外观，如有破损请勿使用。
四、矿用耦合器结构组成
1. 两端4孔对接壳体
矿用耦合器两端各有一个4孔对接壳体，内部装有4个孔型接触件和密封结构。壳体采用金属材质，机械强度高、耐腐蚀。两端为对称设计，规格一致，使用时不分方向。对接端设计有密封配合面，与对应的针型插头插合后形成可靠的密封连接。
2. 4芯接触件组件
接触件采用优质铜合金精密加工，表面镀金处理，具有优良的导电性能和耐腐蚀性能。4个接触件按方形（2x2）均匀分布，插孔弹性好、接触正压力大，保证长期使用接触可靠。接触件经过精密的尺寸控制和表面处理，插拔顺畅，接触电阻小，信号传输质量高，3A大电流下温升小。
3. 中间连接段
耦合器中间为连接段，将两端的4孔壳体连接为一体。内部是4芯导线的直通连接，两端信号一一对应。中间段外壳提供机械保护和握持部位，便于操作人员手持对接操作。
4. 硫化成型尾部密封
电缆与耦合器本体的连接处采用高温硫化成型工艺，将电缆外护套与耦合器尾部的橡胶密封料高温硫化融合为一体，形成无缝、无间隙的整体密封结构。这种连接方式防水性能好、机械强度高，能承受较大的拉力而不脱落、不进水，是矿用连接器的标准高端密封工艺。
5. 矿用电缆
电缆为矿用专用电缆，内部为4芯绝缘线芯结构。电缆外护套为矿用专用阻燃耐油材料，具有优良的阻燃、耐油、耐磨、抗老化性能。电缆柔韧性好（弯曲半径>R35mm），便于井下布线和弯曲，同时具有足够的机械强度承受拉扯（抗拉>200N）。
五、矿用耦合器适用范围与应用场景
4孔矿用耦合器转接插头适用于煤矿井下有甲烷及煤尘爆炸危险的场所，广泛应用于液压支架电液控制系统及各类矿用设备的转接连接，具体应用场景包括：
1. 电液控制系统设备转接连接
作为电液控制系统中设备与设备之间的转接连接器，实现控制器、功能模块、传感器等设备之间的快速对接连接。4芯的配置可以同时传输电源和信号，一根耦合器解决多种连接需求。对接式设计使得设备的安装、拆卸、更换都非常方便，提高了系统的可维护性。
2. 矿用电缆延长转接
当现有矿用电缆长度不够时，可以使用矿用耦合器将两段电缆对接起来，实现电缆的延长转接。相比重新更换整根长电缆，使用耦合器转接更灵活、更经济，特别是在井下空间有限、布线困难的场景下，分段电缆+耦合器的方案更便于安装和维护。
3. 系统分段连接与扩展
在大型电液控制系统中，往往需要将系统分成多个段，段与段之间通过矿用耦合器对接连接。这种分段式架构便于系统的安装、调试、扩展和故障隔离——某一段出现故障时只需断开该段进行检修，不影响其他段的正常运行，提高了系统的可用性和可维护性。
4. 郑煤机/EEP系统配套与替换
4孔矿用耦合器的规格和性能完全兼容郑煤机系统、EEP系统等主流电液控制系统，可直接替换原装转接耦合器使用。产品经过严格的兼容性测试和性能验证，确保即插即用、连接可靠、信号稳定，是系统备件替换和日常维护的理想选择。
5. 频繁插拔维护的设备接口
对于需要经常插拔维护的设备或模块，矿用耦合器作为标准对接接口，能够承受频繁的插拔操作而不易损坏。对接式设计操作简单、连接可靠，大大减少了维护时间，提高了工作效率。
六、矿用连接器选型指南
1. 芯数确认
根据实际需要传输的信号路数和电流大小选择合适芯数的耦合器。4孔矿用耦合器有4个芯，最大电流3A，适合大多数电源+信号的组合传输需求。如果需要更多路信号，可以选择8孔等更多芯数的耦合器；如果只需要2~3路且电流不大，也可选择2芯或3芯的耦合器，成本更经济。
2. 电缆长度选择
根据使用场景选择合适的电缆长度。矿用耦合器的标准长度有0.3米（短款转接）、0.5米、1米、2米、5米等多种规格。短款适合设备面板上的近距离转接，长款适合较远的设备间连接。其他特殊长度可在订货时定制。
3. 对接匹配确认
矿用耦合器两端都是孔（母头），需要与对应的针型（公头）插头对接使用。选型时需要确认耦合器的接口规格（芯数、尺寸、键位等）与对端的插头完全匹配，确保能够顺利对接且密封良好。科迎法的矿用耦合器和矿用插头规格完全对应，可以成套采购，确保匹配。
4. 机械强度评估
评估使用场景的机械强度需求：4孔矿用耦合器抗拉强度>200N，弯曲半径>R35mm，一般的矿用场景都能满足。如果使用环境特别恶劣、受力特别大（如移动频繁、经常拉扯），可以考虑选择钢丝编织橡胶护套版本的耦合器，机械强度更高、更耐用。
5. 数量与备品规划
矿用耦合器属于易损易耗件，建议根据使用量适当储备备品。考虑到井下环境复杂，耦合器可能因磕碰、拉扯、老化等原因需要更换，充足的备品确保故障时能及时更换，减少停产时间。
七、矿用耦合器安装使用与维护
1. 使用前检查
（1）检查矿用耦合器外观是否完好，壳体有无变形、裂纹、磕碰损伤；
（2）检查两端的接触件是否清洁，有无氧化、变形、异物堵塞；
（3）检查电缆护套是否完好，有无破损、划伤、鼓包、挤压痕迹；
（4）检查电缆与耦合器本体的硫化连接处是否完好，有无开裂、松脱、鼓泡；
（5）核对产品型号、规格、长度是否符合使用要求。
2. 对接操作步骤
（1）确认待连接的两端设备或电缆均处于断电状态；
（2）取下两端的保护盖（如有）；
（3）对准定位方向，将A端沿轴向缓慢插入对应的针型插头；
（4）确认插合到位、锁紧牢固（如有锁紧机构）；
（5）同样的方法对接B端；
（6）两端都连接好后，检查确认无误方可通电使用。
3. 使用注意事项
（1）严禁带电插拔矿用耦合器，以免产生电弧引发安全事故；
（2）插拔时应沿轴向操作，不得侧向用力或晃动，以免损坏接触件；
（3）不得强行拉扯电缆拔出，应先松脱锁紧机构再沿轴向拔出；
（4）避免电缆过度弯曲、碾压、拖拽，最小弯曲半径不应小于R35mm；
（5）电缆应合理固定，避免长期承受拉力或反复弯曲疲劳；
（6）井下使用必须遵守煤矿安全规程，由持证专业人员操作。
4. 维护保养
（1）定期检查矿用耦合器的连接状态，发现松动及时紧固；
（2）定期清洁接触件表面，使用无水乙醇轻轻擦拭，防止氧化影响接触；
（3）定期检查电缆护套和硫化连接处，发现老化、破损、开裂、鼓泡及时更换；
（4）长期不用时应盖上保护盖，存放在干燥、清洁、阴凉、无腐蚀性气体的环境中；
（5）建立使用台账，记录使用位置、使用时间、检测结果、维护更换情况等。
八、矿用耦合器常见问题解答
Q1：矿用耦合器和矿用插头有什么区别？怎么搭配使用？
矿用耦合器和矿用插头是配套使用的产品，但功能不同。简单来说：矿用插头是"公头"（带针的），一般是带电缆的，用于设备的对外连接；矿用耦合器是"双母头"（两端都是孔的），相当于一个"转接器"，用来把两个公头对接起来。典型的搭配方式是：设备A上装一个4针矿用插头，设备B上装一个4针矿用插头，中间用一个4孔矿用耦合器对接，就把两台设备连起来了。或者，两段带针型插头的电缆，中间用耦合器对接就能延长。简单记：插头是"公"的，耦合器是"母转母"的，配合使用实现各种连接需求。
Q2：4孔耦合器和4针插头怎么区分？怎么知道买对了？
最简单的区分方法是看接触端：有针（凸出来的）的是针型插头，有孔（凹进去的）的是孔型耦合器/插座。4孔耦合器两端都是孔，4针插头两端都是针。采购前先确认清楚：你需要的是"带针的"还是"带孔的"，以及需要对接的另一端是什么样的。如果不确定，可以拍照片或量尺寸给供应商确认，避免买错。科迎法同时生产各种规格的矿用插头和矿用耦合器，规格完全对应，可以一站式采购，确保匹配。
Q3：矿用耦合器可以随便对接吗？会不会插错？
不会随便对接，也不会插错。矿用耦合器和对应的插头都有定位设计（定位键或定位槽），只有对准方向才能插入，方向不对是插不进去的，从结构上保证了不会插错位、不会接错芯。同时，4芯的编号顺序是标准的，1对1、2对2、3对3、4对4，一一对应，信号直通，插上就能用，不用担心接错的问题。
Q4：矿用耦合器的防护等级IP67是怎么保证的？对接后真的不进水吗？
矿用耦合器本身的尾部是硫化成型密封的，所以本身不进水。对接后的IP67防护，是靠耦合器和插头插合后的密封结构来保证的——插合面上有O型圈或其他密封件，插合到位后密封件被压紧，形成可靠的密封。只要对接到位、锁紧牢固，就能达到IP67的防护等级，短时浸水也不会进水。但需要注意，必须和对应的、规格匹配的插头对接才能保证密封效果，如果和不匹配的插头硬插，可能密封不好导致进水。
Q5：矿用耦合器坏了能修吗？还是必须整根换？
矿用耦合器一般不建议维修，因为维修后的密封性能和机械强度难以保证，反而可能带来安全隐患。如果耦合器出现问题（如接触不良、电缆破损、密封失效、壳体损坏等），建议直接整根更换，确保安全可靠。矿用耦合器价格不高，更换也很方便——断电后拔下旧的，插上新的，几分钟就搞定了，比维修更安全、更省事、更经济。平时做好备品储备，更换起来非常快捷。
