X-COAD连接器、X编码连接器与RJ45电缆组件

上海科迎法电气科技有限公司已成功研发并批量生产 X-COAD 编码连接器系列，公头、母头、插座规格齐全。产品经多批次出厂检验合格，并经多家客户长期使用验证，电气性能与机械性能良好，质量稳定可靠，可替代同类进口件用于工业现场布线。

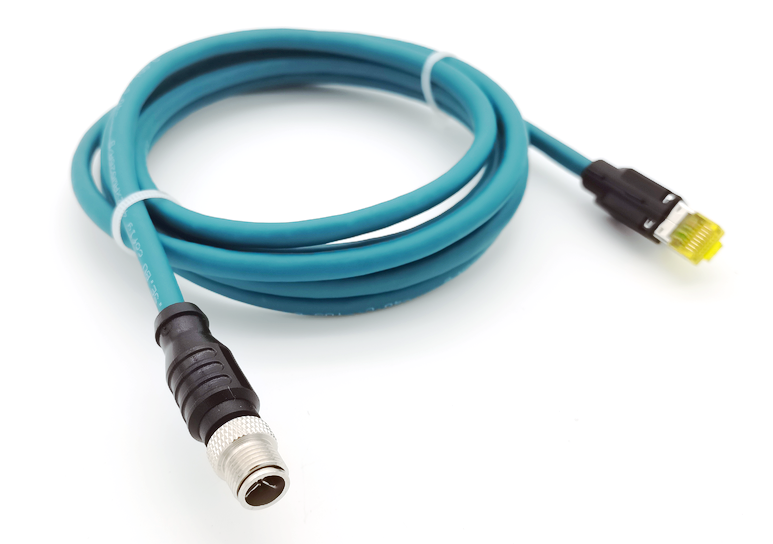

本页涉及的三类产品同属一条产品线：X 编码 M12 连接器本体、以 X 编码为现场端的以太网连接器，以及一端 X 编码、另一端 RJ45 水晶头的成品电缆组件。三者共用 M12×1 螺纹接口与 8 芯触点布局，差别只在出线形式与对端接口。

产品定位与核心优势

X 编码在工业以太网中的位置

工业现场的以太网接口主要有两种形态：控制柜内的 RJ45 与设备侧的 M12。RJ45 成本低、通用性强，但为矩形卡扣结构，防护等级通常只能达到 IP20，在油污、粉尘、冲洗和振动环境中寿命明显下降。M12 X 编码采用圆形金属壳体与螺纹锁紧，8 芯触点按四对差分信号排布，是设备侧千兆及更高速率以太网的主流接口。

8 芯差分对与速率适配

X 编码的 8 个触点分成四对，两两成对交叉布置在插针（插孔）面上，正好对应双绞线的四对线芯。百兆以太网只需两对（4 芯），千兆以太网需要四对全部参与，这正是 D 编码（4 芯）通常只用于百兆、而 X 编码（8 芯）可承载千兆及以上速率的结构原因。实际速率还取决于电缆等级、链路长度与屏蔽施工质量。

三类供货形态

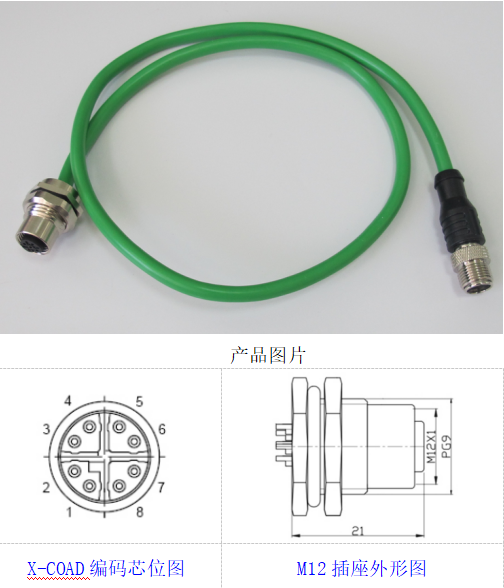

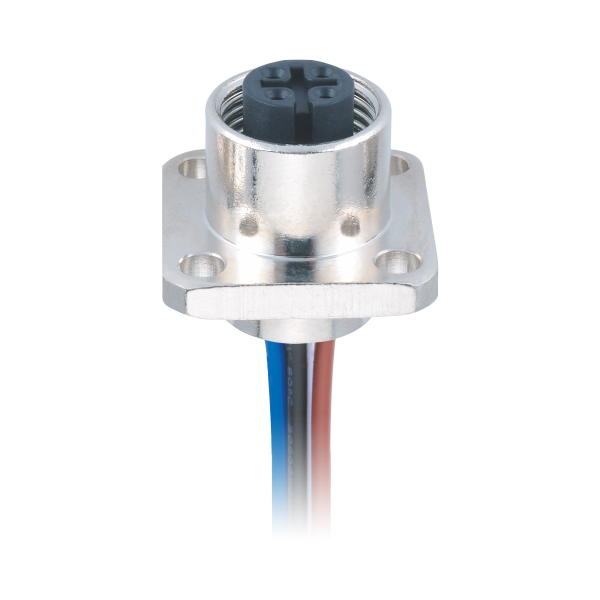

一是现场自接线式连接器，用户在设备端完成焊接或压接；二是预制电缆一体式，出厂即完成注塑与装配，现场只需确定长度；三是电缆组件，一端 X 编码、一端 RJ45 或另一端 M12，用于桥接控制室与现场设备。三种形态共用同一套壳体与密封件，备件与维护工具通用。

结构组成与工作原理

插针、插孔与触点

8 芯触点以铜合金为基材，表面镀金，插针与插孔配合时依靠弹性接触区形成多点接触，既降低接触电阻，也抑制反复插拔带来的微动磨损。触点在高密度布局下仍保留足够的爬电距离，插孔面设有绝缘隔墙，防止相邻差分对之间短路或串扰。

M12×1 螺纹锁紧与键位防错

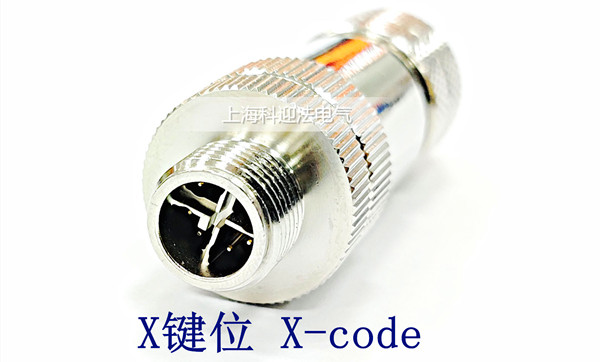

连接器通过 M12×1 外螺纹与插座内螺纹咬合，拧紧后依靠螺纹自锁承受振动与冲击，线缆被牵拉时插合面不会松脱。X 编码的键位对称布置，与 A、B、D 编码在物理尺寸上互不兼容，从结构上排除不同编码误插的可能，避免把 8 芯以太网插头错插到 4 芯传感器插座。

屏蔽结构与 360° 搭接

屏蔽型产品采用全金属壳体，电缆屏蔽层（铝箔或编织网）在尾部经压紧环与金属壳体连通，形成 360° 连续屏蔽路径。差分信号在强电磁环境中传输时，屏蔽层把共模干扰引导至壳体，再由设备外壳或接地端子泄放，使链路丢包率与误码率维持在可用水平，这是变频器、伺服电机密集现场稳定通信的前提。

关键参数与规格

下表为本系列常用规格，具体以订单确认的图纸与样品为准，未列出的组合可按客户要求定制。

材料与制造工艺

壳体与绝缘件

金属壳体采用铜合金镀镍，兼顾机械强度、耐腐蚀与屏蔽连续性；非屏蔽型使用工程塑料壳体，重量轻、成本低。触点座与插孔隔墙选用耐热工程塑料，在焊接热与长期工作温度下不软化、不析出，保证 8 芯之间的绝缘电阻稳定。

触点镀层与接触可靠性

触点先镀镍打底再镀金，金层厚度按插拔频次与使用环境分档。镀金的作用是抑制铜基材氧化，保持低而稳定的接触电阻；在含硫、含氯的工业气氛中，镀金层是长期可靠接触的关键，也是本系列能够替代同类进口件的重要原因之一。

注塑装配与出厂检测

预制电缆组件在受控车间完成剥线、屏蔽搭接、注塑与固化，注塑压力与温度按工艺卡执行，避免密封件被压偏或屏蔽环位移。出厂前逐批抽检外形尺寸、接触电阻、绝缘电阻与耐电压，成品组件另做通断与网络连通性验证。

防护与可靠性

IP67 密封结构

插合面依靠 O 型密封圈实现径向密封，尾部通过密封胶圈与电缆外被贴合，形成插合面与出线端两道密封。按 IP67 的典型含义，产品可完全防尘，并在规定条件下短时浸水后仍能正常工作；若现场为长期浸水或高压频繁冲洗，需与厂家确认 IP68 结构。

耐温、耐油与电缆外被

常规产品适用于 -25℃～+85℃ 的典型工业温度区间。电缆外被可选 PVC、PU、PUR、TPU：PVC 经济通用；PU 与 PUR 耐磨、耐油、耐弯折，适合拖链与移动设备；食品、医药等频繁清洗场合，应确认外被与密封件的相容性后再定型。

抗振动与电气指标

螺纹锁紧配合金属壳体，可承受设备运行中的持续振动与偶发冲击；插孔弹性接触在微动条件下仍保持接触压力。电气方面，产品对绝缘电阻、漏电流、耐电压等指标逐批管控，屏蔽型产品在变频器、伺服驱动器密集的柜内环境中可保持链路稳定。

安装与接线指导

现场焊接自接线

自接线式连接器拆开尾盖后露出焊杯或压接位，芯线按线序对应 8 个触点，焊点应饱满、无连锡。焊接温度与时间需按工艺要求控制，避免热量经触点传导损坏绝缘件。装配顺序是先复位屏蔽压紧环，再拧紧尾盖，最后确认电缆外被被夹紧、拉扯时不会位移。

预制组件与线长确认

预制组件现场只需确认长度与对端接口。布线长度应按实际走向测量后预留 10%～20% 余量，不要拉得过紧；以太网链路（含转接电缆）总长受 100 m 标准限制，超过时应加工业交换机中继或改用光纤传输。

屏蔽接地与等电位

屏蔽效果依赖接地质量。工程上常采用单端接地（设备侧接地、现场侧浮空）或双端接地，具体按系统接地策略确定；双端接地时两端地电位差不能过大，否则屏蔽层本身会成为干扰耦合路径。RJ45 端的屏蔽层同样需经金属壳体接入设备地，不能只靠卡扣接触。

型号命名与选型对照

选型按“编码—芯数—针/孔—直/弯—带线与否—屏蔽—线长”的顺序确认：编码与芯数决定能否满足速率要求，针孔与直弯决定安装形态，屏蔽与线长决定链路裕量。

芯数与编码的选择

先确认链路速率：百兆设备用 D 编码 4 芯即可，成本更低；千兆及更高速率的相机、视觉控制器、大数据采集设备必须用 X 编码 8 芯。若还需同缆供电（PoE），同样要求 8 芯全接，并核对连接器额定电流与线缆线径是否满足受电设备功率。

直头、弯头与带线形式

直头轴向出线，插拔空间要求小、适合面板外侧；弯头径向出线，适合柜内贴壁安装与狭窄走线槽。带线与否取决于现场施工能力：有焊接与装配条件的可选自接线降低成本，追求一致性与交期稳定的选预制电缆一体式或成品组件。

典型应用场景

设备层与控制层互联

典型拓扑是控制柜内的交换机或工控机走 RJ45，现场侧设备走 X 编码 M12，两者用一端 RJ45、一端 X 编码的电缆组件连接。这样既保留控制室的通用接口，又让现场端获得 IP67 防护与螺纹锁紧，减少因接头松动导致的停机。

具体行业包括汽车焊装与总装线的视觉检测与机器人控制、锂电极片涂布与卷绕设备的相机与 PLC 通信、包装与物流分拣线的高速读码、机床与木工设备的以太网组网、风电与轨道交通的车载网络，以及食品饮料产线中需要冲洗的工位。

常见问题与排查

问：X 编码和 RJ45 该怎么选？ 答：设备之间、油污粉尘振动环境用 X 编码；控制柜内、办公网络用 RJ45。需要跨接时用 RJ45 转 X 编码的电缆组件，两端各用各自合适的接口，不必强行统一。

问：千兆链路跑不满或偶发丢包，先查什么？ 答：按顺序排查线缆等级与长度是否超限、屏蔽层是否真正搭接到壳体、双绞对是否按线序压接、现场是否有变频器靠近未屏蔽走线。多数问题出在屏蔽施工与压接质量，而不是连接器本体。

问：8 芯接口可以同时走数据和供电吗？ 答：可以。百兆 PoE 使用两对，千兆 PoE 使用四对。使用前需确认连接器额定电流、线缆线径以及供电端与受电端的协议是否匹配，功率较大时应留出温升裕量。

问：RJ45 转 X 编码的线缆最长能做多少米？ 答：受以太网 100 m 链路限制，转接电缆本身按现场距离定制，本系列可做 0.5～50 m。若设备到设备总长超过 100 m，应在中间加交换机中继或改用光纤。

问：插合时推不进去怎么办？ 答：先确认编码一致（X 与 A/B/D 不能互插），再对准键位轻推后旋紧，不要用蛮力。若密封圈被挤出或扭曲，应重新装配；插孔内有异物时用干燥气吹清除，不可用金属件捅挖。

问：RJ45 端在振动设备上容易松脱怎么处理？ 答：可改用带锁扣的 RJ45 插头，或用扎带、线卡把插头固定在面板上限制位移；振动剧烈的工位建议两端都改为 M12 X 编码，以螺纹锁紧替代卡扣连接。

包装、储运与定制服务

交付周期

标准规格通常 3～5 天交货；批量 10KPCS 以上最快一周交货；定制产品按约定周期交付。常用规格备有现货，可配合客户的产线节拍分批发货。

定制范围覆盖线长、线序、外被颜色与材质、对端接口形式、屏蔽方式以及标签与包装标识。公司拥有仪器仪表齐全的实验室，可对外形尺寸与电气指标进行监控，并已通过 IATF16949 汽车行业质量管理体系认证，用体系保证批次一致性。只要客户提出方案，我们即按图纸打样、验证后批量生产。
