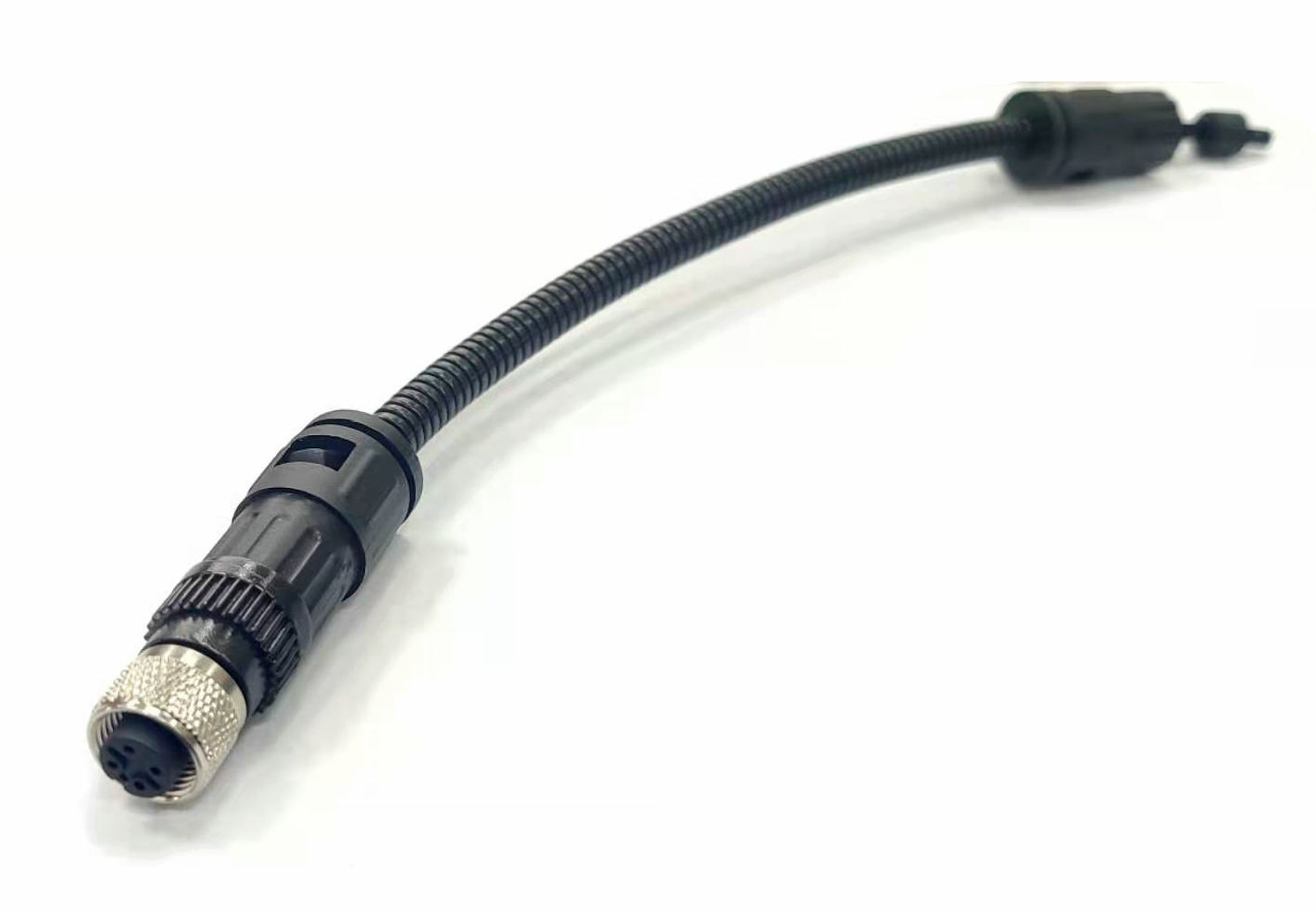

M12传感器接头（套护套波纹管）

M12传感器接头（套护套波纹管）是在标准M12接头基础上增加一层外部防护的产品形态：接头本体仍是M12×1螺纹连接的传感器接口，出线侧套上柔性护套与波纹管，把电缆易损的一段包起来。传感器电缆往往只有几根细芯线，护套外径也不大，却没有这层保护时最容易被切屑、边角与反复弯折消耗掉。

接头本体由上海科迎法电气自行研制、批量生产，M12系列自2006年起累计经3000余家客户实际应用；常规数量现货或3天交货，防护性能达到IP67，材质符合ROHS环保指令，通过CE/LVD、CE/EMC与IP67认证。

一、产品定位与适用场合

传感器接头的故障，多数不是出在针座上，而是出在接头尾部到设备之间那一段电缆上。这一段通常只有十几厘米，却要承受插拔时的拉拽、安装时的弯折，以及工位环境里的油污与切屑。加一层护套与波纹管，等于把这段最脆弱的部分单独保护起来，接头本身的密封结构不必为此让步。

它适用于三类场合：机床与加工中心的传感器接线位，切屑与冷却液直接飞溅；设备内部的移动部件附近，线缆随部件往复；以及需要把线缆从接头处引导到较远位置的场合，波纹管顺着走线路径把线束收拢。对干燥的固定安装工位，普通M12接头已经够用，套护套属于过剩。

二、传感器电缆为什么需要护套

弯折疲劳

电缆的失效点几乎都在接头尾部附近，因为那里的芯线从被固定的接头过渡到自由状态，弯曲时应力集中在这一小段。反复弯折会让铜丝逐根断裂，断口在护套内部，外观上看不出来，表现却是信号间歇中断。波纹管的做法是把弯曲分摊到整段长度上，让每一处的弯曲角都变小。

切屑与磨损

机床加工区的切屑温度高、棱角利，落在PVC外被上会划出沟痕，长期积累可能穿透护套伤到屏蔽层甚至芯线。冷却液与切削油会让普通护套逐渐变硬、发脆。护套与波纹管形成一层可更换的外壳，磨损发生在护套上，换护套比换整根预制电缆便宜得多。

拖拽与误碰

维修人员抓取线束、叉车与工装经过、门体开合，都会在接头处形成瞬间拉力。M12的尾部夹紧件能承受正常拉力，但对突然的扯拽保护有限，护套在接头后方形成一段过渡，把力分散到管体上。这也是护套要从接头尾部紧贴开始、不能留出一截裸缆的原因。

三、结构组成

接头本体

接头本体为标准M12结构：针座、锁紧套、尾部夹紧件与密封圈。芯数可选3芯、4芯、5芯、6芯、8芯、12芯、17芯，传感器最常用3芯、4芯与5芯；编码提供A-COAD、B-COAD、D-COAD，X-COAD产品正在开发中。出线方向分直型与弯型，弯型在贴壁安装的传感器位更省空间。

护套与波纹管

护套套在接头尾部与电缆之间，一端由接头的夹紧件固定，另一端沿电缆延伸；波纹管在外层形成连续的环形结构，弯曲时每一环分担一小部分角度，整体可以顺着设备轮廓弯过来而不塌陷。护套与波纹管的材质常见为尼龙一类的工程塑料，具体牌号与耐温等级按使用环境选配，选型时应与厂家确认，不宜直接套用其他工况的配置。

尾部夹紧与密封

护套的固定点同时是密封点。夹紧件把护套压紧在接头尾部，压不紧则护套可以抽动，时间一长就滑脱；压得过紧则护套根部被压扁，弯曲时应力反而集中。装配时的目标是压紧而不变形，装好后用手轻推护套，不应有轴向窜动。接头端面仍由O形圈承担插合密封，与护套是两道独立防线。

四、关键规格与参数

接头规格一览

电缆与护套规格

五、材料与制造工艺

护套材质选择

护套与波纹管要同时满足耐磨、柔韧与耐油三点，通常落在工程塑料上。柔韧性与耐磨性在材料上往往相互牵制：越硬越耐磨，越软越好弯。实际选型按现场的主要矛盾取舍——切屑冲击为主的工位看重耐磨，移动部件附近看重柔韧。耐温与阻燃要求不属于常规配置，需按项目单独确认。

装配与检测

护套在装配中要与接头同轴，不允许偏心后强行套入，偏心会让根部一侧被压薄，弯折时先从这里开裂。预制电缆一体式在注塑时把接头与电缆制成整体，护套随后装配；自接线式则由用户在接线完成后套装。装配完成后检查护套根部有无皱褶、夹紧件是否压到位，出厂按批抽检接触电阻与绝缘电阻。

六、防护与可靠性

IP67 的边界

IP67由接头端面的O形圈与尾部密封共同实现，护套本身不承担密封，它承担的是机械与磨损防护。这一点在现场常被误解：护套破损不等于接头的防护等级失效，但护套破损后芯线直接暴露在冷却液与切屑中，同样会出故障。判断时应分开看——端面渗水查O形圈，信号异常查护套内的线芯。

耐油与耐磨

机床与液压环境下的油污会让护套逐渐变硬，变硬后弯折时根部应力集中，最先出现的是护套根部发白、随后开裂。PU、PUR、TPU外被的耐油表现优于普通PVC，长期接触切削液的场合应优先考虑。护套属于可更换件，点检时重点看根部与弯折处，这两处一旦出现细纹就该换。

七、安装与接线

护套的安装长度

护套不必覆盖整根电缆，只覆盖从接头尾部到设备固定点之间的活动段。太长会让管体自身重量成为负担，在移动部件上反复甩动；太短则留下了裸缆段，应力又回到接头根部。合理长度是活动段全包、并在固定点处留出一小段余量，让弯曲发生在管体上而不是接头后方。

螺丝压紧式接线

现场自接线式采用螺丝压紧式：剥线后插入端子位，拧紧压紧螺钉。传感器电缆芯线细，剥线时用力过大会拉断铜丝，剥线长度按端子位深度控制，裸铜不外露、也不压不到铜芯。多股线先收拢或上锡，散丝外伸是相邻芯短路最常见的原因。接线在套护套之前完成，避免护套妨碍操作。

固定与布线

护套末端在设备侧应有独立固定，不能只靠接头承受整段线束的重量与摆动。固定点选在护套末端稍里，用扎带或卡箍夹住，夹持处不要压在波纹管的波峰上，压在波谷或加一段平护套更稳妥。走线避开运动部件的行程末端，预留弯曲余量，别让护套在极限位置被顶住。

八、选型要点

直型与弯型的选择

直型的电缆沿轴向延伸，护套顺着轴线走；弯型的电缆与轴线成90°，护套需要贴着设备表面绕行。传感器装在侧壁、接头前方被结构件挡住时选弯型，护套不会顶在障碍物上；装在开阔面板上则直型更顺手。判断方法很直接：看插头正前方有没有障碍，再看线束往哪个方向走。

芯数、编码与护套配置

传感器多为3芯、4芯、5芯，A编码用于传感器与执行器信号；涉及现场总线与工业以太网时按协议选B编码或D编码。芯数确定后再定护套：电缆外径要与接头夹紧件匹配，护套内径要与电缆外径贴合，护套过松会在管内窜动，过紧则套不进去。这三个尺寸对上，装配才不会返工。

九、典型应用场景

机床与机器人

加工中心的刀库、卡盘与工作台附近集中了大量接近开关与位置传感器，接头正处在切屑与冷却液的落点，护套在这里主要挡切屑冲击与油污浸泡。机器人的手腕与关节附近空间窄、线缆随轴运动，护套在这里主要解决反复弯折与干涉，波纹管的可弯性让线束贴着关节轮廓走，不与结构件相顶。

包装与物流线上的光电传感器、气缸磁开开关同样适用：设备节拍快、线束随机构反复动作，接头尾部是最先出问题的地方。输送线与分拣设备上粉尘较多，护套还能减少粉尘在接头尾部的堆积。

十、常见问题与订制

现场六问

问：护套装上后信号仍断续。答：护套只防外部磨损，不解决线芯已断的问题。拆开护套检查接头根部的芯线，弯折疲劳造成的断股多在这一段。

问：护套根部开裂。答：夹紧件压得过紧或护套偏心装配，根部一侧被压薄。换护套时注意同轴套装，压紧但不压扁。

问：护套在接头处滑动。答：夹紧件没压到位，或护套外径与夹紧件不匹配。装好后用手轻推护套确认无轴向窜动。

问：加了护套还能达到IP67吗。答：能，密封由接头端面O形圈与尾部密封实现，护套不参与密封，但装配后需确认接头尾部密封件未被护套挤压变形。

问：护套要多长。答：覆盖接头尾部到设备固定点的活动段即可，两端各留少量余量，不必包满整根电缆。

问：护套能单独买吗。答：护套属可更换件，可按电缆外径与接头规格单独配套；预制电缆一体式产品也可按项目指定护套类型与长度。

订制范围包括电缆长度、直型或弯型、屏蔽与非屏蔽、外被颜色与材质，以及护套与波纹管的类型和长度。提供设备接口数量、线缆路径、弯折频次与油污切屑情况，厂家可给出接头加护套的成套配置建议。常规数量现货或3天交货，非标件按确认后的交期执行；产品通过CE/LVD、CE/EMC与IP67认证，公司通过ISO9001:2015与TS16949质量体系认证。
