M8弯头针型/孔型自接连接器系列

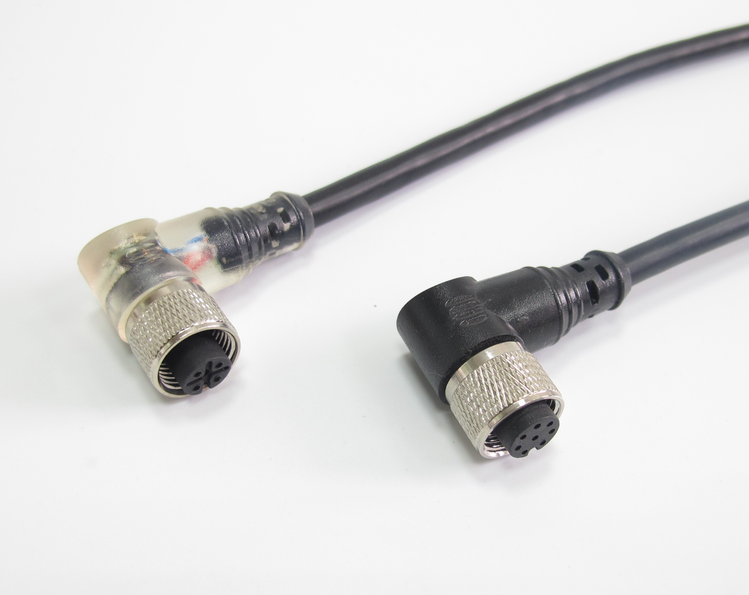

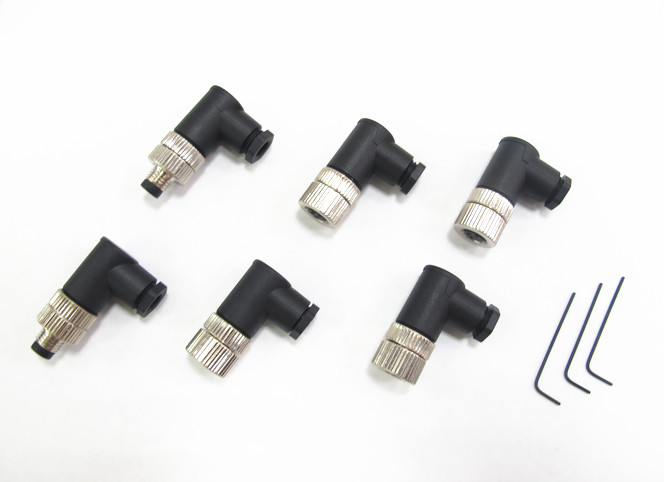

M8弯头现场自接连接器系列是上海科迎法电气推出的紧凑型传感器电缆连接器。该系列采用M8×1螺纹接口，提供针型（公头）与孔型（母头）两种接触件类型，90°弯头出线，工程塑料壳体与全金属屏蔽壳体两种材质可选，适配2芯至6芯多种配置，提供现场自接（螺丝压紧式/焊接式）与预注一体带线式两种供货方式，用户可按现场条件灵活选择。

型号分为两类：现场自接式为KYF8J/K□WT-NC(4-6)，预注一体带线式为KYF8J/K□WT-L□M，其中WT表示弯头90°，L□M表示电缆长度（如L2M为2米、L5M为5米）。两类产品的接口与密封逻辑一致，差别在于接线是否在出厂前完成。

弯头出线的空间价值

直头连接器的电缆沿插头轴线引出，插头前方必须留出一段电缆长度加上弯曲半径的空间。设备侧壁、紧凑型控制柜、机器人关节等位置，插头正前方往往就是另一块结构件或运动部件，直头安装要么装不下，要么电缆被压成锐角弯折。弯头把出线方向旋转90°，电缆紧贴设备表面走线，从而把“前方空间”转成“侧向空间”。

这一旋转带来的不只是空间收益：电缆贴着表面走，摆动幅度小，插合界面承受的侧向力也随之减小，在振动场合寿命更稳定。代价是弯头结构比直头复杂，装配与密封的工序更多，因此选型时应仅在实际空间受限的位置使用弯头。

结构组成与弯头原理

弯头连接器由锁紧螺套、弯头壳体、绝缘芯件、镀金接触件、前端O型密封圈与尾部电缆密封套组成。与直头不同的是，弯头壳体内部需要一段转向结构，把插针轴线与电缆轴线错开90°，因此芯线在壳体内要经过一次弯折，装配时对芯线长度与排布的要求更高。

弯头壳体与转向段

转向段是弯头连接的受力集中区：插合时的旋紧扭力、电缆摆动带来的弯矩，都汇聚在壳体转角处。因此壳体在转角部位的壁厚与材料强度要求高于直头，塑料款依靠增强工程塑料的刚度，金属款依靠金属壳体的刚性，两者都不宜在转角处受外力敲击。

针型与孔型接触件

提供针型（公头）与孔型（母头）两种接触件类型，适配不同设备接口需求，针型与孔型配套使用构成完整连接方案。接触件表面镀金，接触电阻≤8mΩ，信号传输稳定可靠，耐腐蚀抗氧化。设备端为孔型插座时选针型插头，反之选孔型。

M8×1螺纹锁紧

锁紧依靠M8×1细牙螺纹，螺距小、自锁性好，旋紧后螺套把端面压合。弯头安装时，由于电缆不在轴线上，旋紧动作容易被电缆牵制，操作时应先让电缆处于松弛状态再旋螺套，避免扭力叠加在芯线上。

密封结构

配合O型密封圈，插合锁紧后整机防护等级达到IP67，可有效防尘防水。弯头款的密封点比直头多一处在转角处的壳体接合面，该处依靠结构压合与密封件共同保证，因此拆装时不可随意分解转角段，以免破坏密封面。

规格参数对照

下表把现场自接式与预注一体带线式的关键差异并列，便于按项目方式选择。两种方式在防护等级、工作温度、接触电阻与机械寿命上一致，差异集中在芯数范围、电缆适配与接线方式。

现场自接式的芯数范围为3芯、4芯，预注带线式可做到3至6芯，这是两类产品在结构上的实际差异：弯头壳体内部空间有限，自接端子需要在转角段内布置，芯数越多排布越紧，因此自接款限定在3芯与4芯。

两种供货方式

现场自接式

用户自行接线，螺丝压紧式或焊接式可选，适配4-6mm电缆，适合现场维修、小批量生产与电缆长度需灵活调整的场合。优势是库存只需备插头，电缆按现场实际长度裁剪，减少线束浪费；代价是接线质量取决于现场工艺，需按规范操作。

预注一体带线式

电缆与插头注塑一体成型，另一端散线，防护等级更稳定，电缆长度可定制（2米、5米或任选），适合批量项目。预注结构把电缆入口与壳体做成一体，消除了尾部密封套与电缆外径的配合问题，因此在冲洗、高湿环境下更可靠。

如何选择供货方式

判断依据有三条：一是数量，批量项目选预注，零散维修选自接；二是长度确定性，图纸已定长选预注，现场测量后裁线选自接；三是环境严苛程度，长期冲洗或高湿场合优先预注。若三项都倾向同一侧，选择就很明确。

壳体材质选择

工程塑料款

壳体采用增强型工程塑料，重量轻、成本低，适用于常规工业环境。弯头结构的转角段在塑料件上需要足够的壁厚支撑，注塑时该部位的尺寸控制是关键；塑料壳体不导电，不具备屏蔽能力，但对插针的绝缘与机械保护完整。

全金属屏蔽款

壳体采用全金属材质，提供360°电磁屏蔽，有效抑制变频器、伺服驱动器等强干扰源对信号传输的影响。弯头金属壳体的转角段同时承担屏蔽连续性与结构刚度两项功能，因此对加工精度要求更高；屏蔽层需在尾部汇接到壳体，才能形成完整屏蔽路径。

两种材质的混用

同一台设备上可以塑料款与金属款并用，接口规格与编码一致即可互相对插。混用时应把屏蔽款布置在靠近干扰源的一侧，塑料款布置在干扰较弱的位置，并注意屏蔽款的屏蔽层要可靠接地，否则混用反而失去意义。

安装与走线

弯头朝向的确定

弯头出线方向固定为90°，安装前应先确认电缆要往哪一侧走，再决定插头旋入后的朝向。若朝向判断错误，电缆会顶住结构件，只能靠强行弯折来纠正，这会直接损伤尾部密封。正确做法是旋合前把插头转到目标朝向，再旋紧螺套。

电缆弯曲半径

弯头已经把出线转到侧向，电缆在出口处仍需一段过渡弯曲。该处的弯曲半径过小会挤压尾部密封套并使芯线承受拉力，长期使用后表现为密封失效或芯线断路。走线时应让电缆出口后先保持短距离直线，再进入弯折。

侧壁与柜内安装

设备侧壁安装时，弯头让电缆贴着壁面走，不占用柜内纵深；紧凑型控制柜内，弯头可把线束压在柜壁一侧，为元件区留出空间。安装后应检查电缆是否与运动部件干涉，弯头虽减少了前方占用，但侧向仍有一段电缆需要避让。

屏蔽款的接地处理

金属屏蔽款的屏蔽层应在设备侧单点汇接，避免两端接地形成地环路。现场常见现象是接上屏蔽后信号反而变差，处理方式就是断开一端接地点。屏蔽层的汇接位置应靠近插头尾部，缩短未屏蔽段长度。

型号命名与选型

自接与预注的型号规则

KYF8表示科迎法M8系列，J为针型、K为孔型，□为芯数，WT表示弯头90°，NC表示带电缆密封圈，PB表示全金属屏蔽（可选），(4-6)表示适配电缆外径4-6mm；预注款以L□M表示电缆长度。同一芯数的塑料款与金属款仅差PB标识。

电气性能与应用

额定值与冲击电压

3芯额定电流4A、额定电压60V，4-6芯为1.5A、30V，冲击电压均为800V；绝缘电阻≥500MΩ，接触电阻≤8mΩ，机械寿命≥500次。这组参数界定了产品适合小信号与小功率回路的事实，选型时不应把它当作大电流连接件使用。

典型场景

工业自动化微型传感器信号采集、紧凑型设备互联、AGV小车信号连接、机器人末端执行器、包装机械与输送线信号传输等安装空间有限的场景，都适合弯头款。90°出线在设备侧壁、紧凑型控制柜内尤其实用；塑料款适合常规环境，金属屏蔽款适合变频器、伺服驱动器等强干扰环境。

与直头款的取舍

判断标准是插头正前方是否有足够空间容纳电缆弯曲。空间充足、走线沿轴向延伸时选直头，结构简单、装配工序少；正前方被结构件或运动部件占据时选弯头。同一设备上两者并用是常见做法，按安装位置逐一判断即可。

常见问题与服务

问：弯头装上后电缆顶住结构件？说明插头朝向选错，应旋合前调整朝向，不要靠弯折电缆迁就。

问：转角处出现渗水？多为尾部密封套被电缆挤压变形或转角接合面受损，应检查电缆外径与走线方式。

问：自接款芯线怎么都排不下？弯头自接限定3芯、4芯，芯数更多的需求应改用预注带线式。

问：预注款电缆材质如何选？常规环境选PVC，需耐油、耐弯折选PUR，有干扰时选PVC屏蔽或PUR屏蔽，拖链场合选拖链电缆。

品质保障与定制

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。公司接受非标定制，包括特殊芯数、特殊编码、特殊电缆材质、特殊电缆长度、特殊颜色及特殊防护等级等。
