电磁阀连接器产品型号与参数对照表

电磁阀连接器基础知识

电磁阀连接器是连接电磁阀线圈和控制系统电源的专用电气连接器。电磁阀连接器一端通过螺纹或法兰安装在电磁阀线圈上，另一端通过电缆接入控制系统。电磁阀连接器的作用是提供防水防尘的电气连接，方便电磁阀维护更换时快速插拔，不用拆卸电缆。

电磁阀连接器在国际上遵循DIN 43650标准（德国工业标准），赫斯曼（Hirschmann）是该标准连接器的创始品牌，因此行业内习惯将电磁阀连接器称为"赫斯曼连接器"。科迎法电气生产的电磁阀连接器完全兼容赫斯曼GDM系列接口标准，安装尺寸、螺纹规格和电气接口与赫斯曼原装产品一致，可以直接互换。

圆座和方座的区别

电磁阀连接器分圆座和方座两种安装方式，由电磁阀线圈接口决定。

圆座型（M27乘1.5螺纹）

圆座型电磁阀连接器底部有内螺纹M27乘1.5，拧在电磁阀线圈的外螺纹上。圆座型是主流安装方式，大多数液压电磁阀和气动电磁阀采用M27乘1.5螺纹接口。圆座型连接器通过螺纹锁紧，抗震动性能好，安装牢固。

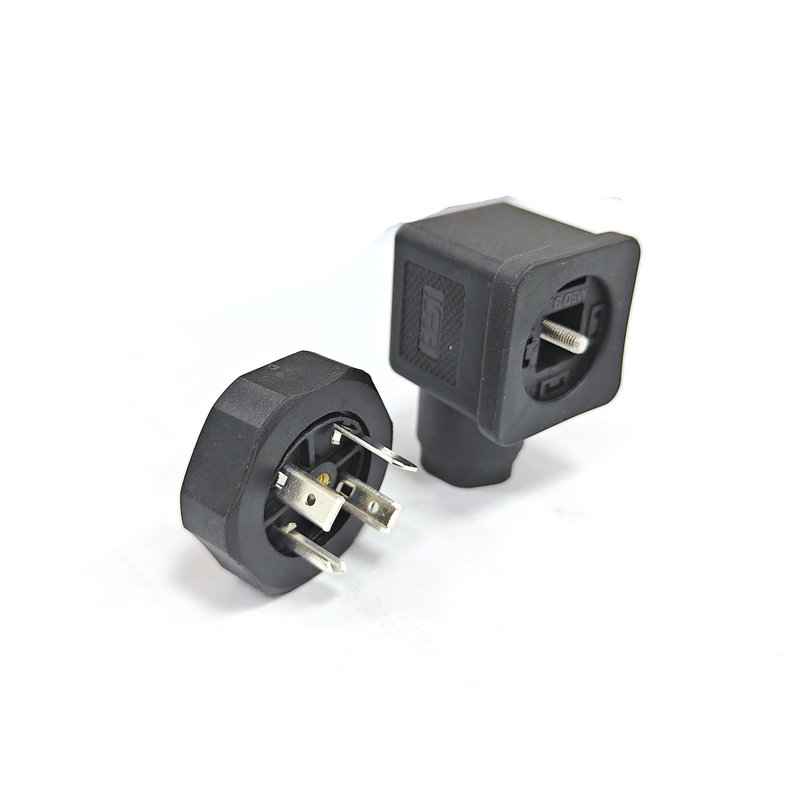

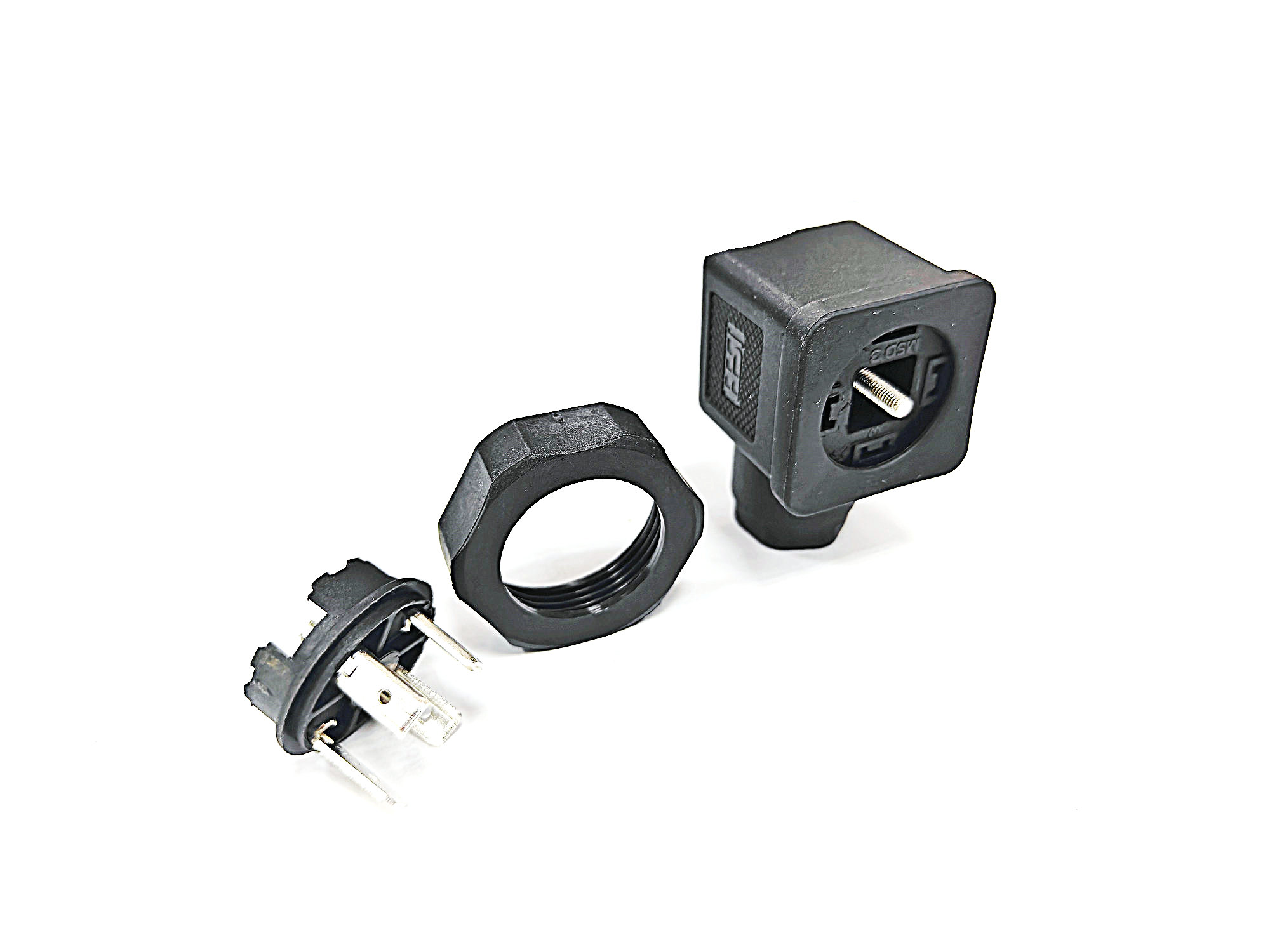

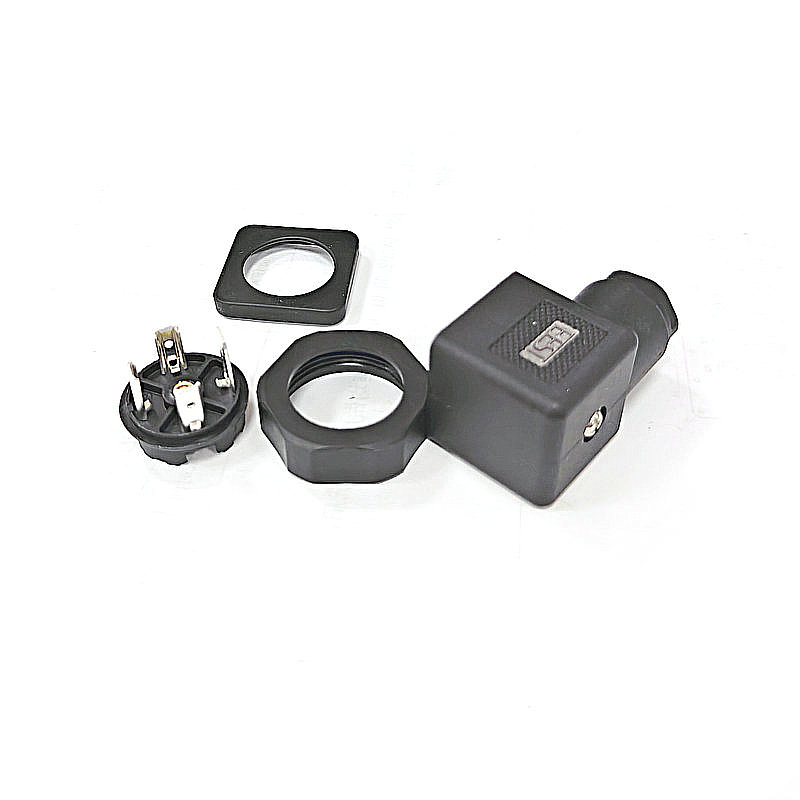

圆座型连接器由圆爪（插座）和插头两部分组成。圆爪固定在电磁阀线圈上，插头从外部旋入。圆爪外形尺寸直径约25.5毫米，高度约12毫米，3个M3安装孔均匀分布在端面上。插头外壳直径约28毫米，高度约42毫米。

方座型（27乘27毫米法兰）

方座型电磁阀连接器底部是27乘27毫米方形法兰，用4个M3螺钉固定在电磁阀线圈上。方座型适合电磁阀线圈没有螺纹接口、只有平面安装面的场合。方座型外形尺寸25乘25毫米，高度约18.5毫米，安装孔距17.68毫米。

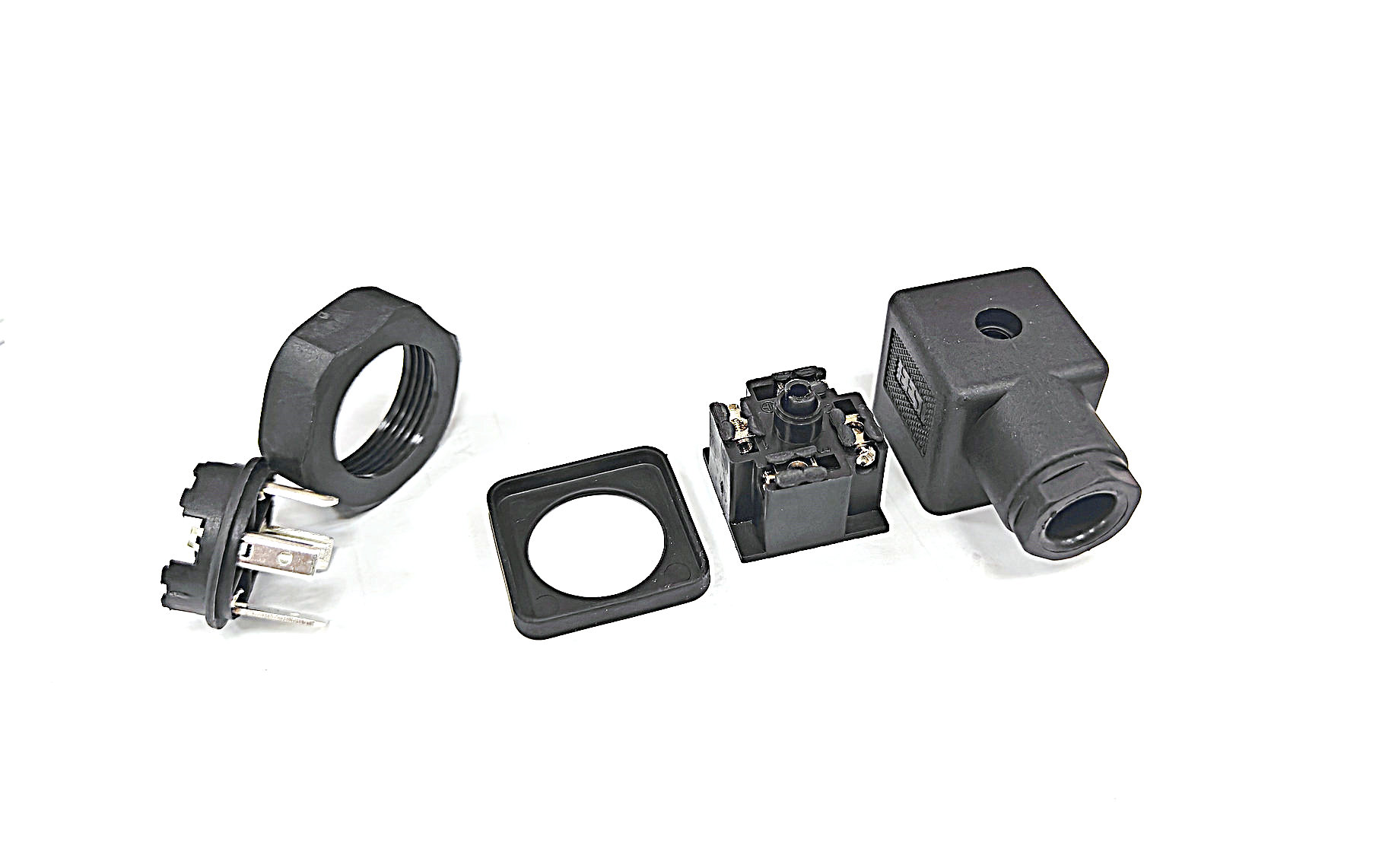

方座型连接器由方形插座和插头两部分组成。方形插座固定在电磁阀线圈上，4个安装孔用M3螺钉固定。插头从上方插入，卡扣或螺纹锁紧。

带灯型电磁阀连接器

带灯型电磁阀连接器（MPM带灯系列）在标准连接器基础上集成LED指示灯，通过透明外壳可以看到LED状态。LED指示灯有两种电压规格：24V DC和220V AC，分别对应直流电磁阀和交流电磁阀。

LED指示灯的作用：通电时LED亮起，表示电磁阀线圈得电。断电时LED熄灭，表示电磁阀线圈失电。现场调试和故障排查时不用万用表，直接看LED就能判断电磁阀是否通电。在设备密集的控制柜中，多个电磁阀的LED指示灯可以快速定位故障电磁阀。

带灯型连接器型号中带-D后缀，如BST/MPM-M27乘1.5-D。选型时需要确认电磁阀线圈电压是24V还是220V，LED电压规格必须和电磁阀电压一致。24V LED接到220V电磁阀上会立即烧毁，220V LED接到24V电磁阀上亮度不够。

标准型和加长型的区别

标准型电磁阀连接器（33-1系列）的电缆出口螺纹为PG9，电缆出口在连接器底部，和电磁阀线圈在同一轴线上。标准型外形紧凑，适合大多数安装空间充裕的场合。

加长型圆爪插座（33-2系列）在标准型基础上加长壳体，电缆出口可以选配多种螺纹规格。下端螺纹可选PG7、1/2NPT、M20乘1.5、G1/2等。加长型适合以下场景：电磁阀安装在深腔内部需要加长壳体伸出、电缆需要从侧面引出避免弯折、不同设备需要不同电缆接头标准。

选型建议：如果标准PG9电缆出口满足需求，选标准型成本更低。如果电缆接头规格不是PG9（如北美设备用1/2NPT、欧洲设备用G1/2），选加长型可以匹配不同电缆接头标准。

小赫斯曼型连接器

小赫斯曼型电磁阀连接器（33-4系列）是标准电磁阀连接器的缩小版本。圆座螺纹为M15乘1.5（不是标准的M27乘1.5），方座外形为17乘17毫米（不是标准的27乘27毫米）。电缆出口为PG7。

小赫斯曼型适用于安装空间受限的场合：小型电磁阀线圈接口较小、紧凑型设备内部空间有限、移动设备需要轻量化连接器。圆座外形尺寸直径14毫米，高度26.5毫米，比标准型小一半。

注意：小赫斯曼型和标准型的安装接口不兼容。M15乘1.5螺纹的圆爪不能安装在M27乘1.5螺纹的电磁阀上。选型前必须确认电磁阀线圈的接口规格是标准型还是小型。部分小赫斯曼型有六角螺母版本，螺纹为M16乘1.0，也不能和M15乘1.5互换。

型号命名规则

圆座型号格式

BST/口口口-M27乘1.5-口

BST：科迎法电气连接器系列前缀

口口口：产品系列代码，GDM12B表示标准型，GDM12表示加长型，MPM表示MPM系列

M27乘1.5：圆座安装螺纹规格

口：附加功能代码，D表示带LED指示灯，无标注表示标准型

型号示例：BST/GDM12B-M27x1.5 表示GDM12B标准型圆座电磁阀连接器

型号示例：BST/MPM-M27x1.5-D 表示MPM带灯型圆座电磁阀连接器

型号示例：BST/GDM12-M27x1.5-PG7 表示加长型圆座PG7电缆出口

方座型号格式

BST/口口口-口27

口27：方座尺寸代码，27表示27乘27毫米标准方座，17表示17乘17毫米小型方座

型号示例：BST/GDM12B-口27 表示GDM12B标准型方座

型号示例：BST/口17-口17 表示小赫斯曼型方座

核心性能指标

触点材质

触点采用铜合金材料，表面镀镍打底镀金面层。镀金层降低接触电阻，提高耐腐蚀性。接触电阻不大于5毫欧，绝缘电阻不小于100兆欧。触点配置为3极（2+PE），即2个电源端子加1个接地端子，满足大多数电磁阀线圈的接线需求。

外壳材质

外壳采用PA66工程塑料，耐温范围零下25到零上85摄氏度。PA66抗冲击性能好，耐化学腐蚀，适合工业环境。带灯型外壳采用透明PC材料，方便观察LED指示灯状态。密封圈采用NBR丁腈橡胶或FKM氟橡胶，确保防护等级达到IP65/IP67。

防护等级

电磁阀连接器标准防护等级IP65（防尘防喷水）和IP67（防尘防短时浸水）。IP65适合室内和一般工业环境，IP67适合户外和潮湿环境。防护等级取决于密封圈材质和电缆出口密封质量，安装时密封圈必须到位、电缆出口压紧螺母必须拧紧。

电缆出口

标准型电缆出口为PG9螺纹（适配电缆外径6到8毫米）。加长型可选PG7（适配电缆外径3到6.5毫米）、PG11（适配电缆外径8到12毫米）、1/2NPT（北美标准管螺纹）、M20乘1.5（公制螺纹）、G1/2（英制管螺纹）。选型时根据电缆外径和设备标准选择电缆出口规格。

安装方式和接线方法

圆座安装

第一步：将圆爪（插座）旋入电磁阀线圈的M27乘1.5外螺纹上，用手拧紧。第二步：用M3螺钉（3颗）从端面固定圆爪，防止螺纹松动。第三步：将电缆穿入插头尾部PG9密封接头，剥去电缆外皮约15毫米。第四步：将电缆的3根导线（火线、零线、接地线）压接或焊接在插头的接线端子上。第五步：将插头旋入圆爪，拧紧螺纹。第六步：拧紧插头尾部PG9压紧螺母，压缩密封圈抱紧电缆。

方座安装

第一步：将方形插座放在电磁阀线圈的平面上，4个安装孔对准。第二步：用4颗M3螺钉固定方形插座。第三步：接线方式同圆座。第四步：插头从上方插入方形插座，卡扣锁紧。

接线注意事项

注意一：电缆穿入前检查外皮有无损伤，破损电缆影响密封。注意二：导线压接端子规格要和接线柱匹配，压接力矩按端子厂家要求。注意三：接地线必须连接，不能省略，电磁阀金属外壳通过接地线保护人身安全。注意四：PG9压紧螺母拧紧力矩约2到3牛米，拧不紧密封不严，拧太紧密封圈变形。

应用领域

液压系统：液压电磁阀线圈电源连接。液压站、液压机、注塑机等设备的方向阀、溢流阀、比例阀电磁线圈接线。M27乘1.5圆座是液压电磁阀的标配接口。

气动系统：气动电磁阀线圈电源连接。气缸控制阀、气动夹爪、气动手指等设备的电磁阀接线。包装机、组装线、检测设备上的气动元件广泛使用电磁阀连接器。

过程控制：压力变送器、温度变送器、流量变送器现场接线盒。小巧型变送器接线盒（33-1系列）适合空间受限的仪表安装。

汽车制造：汽车生产线上的气缸和液压站电磁阀接线。带灯型连接器方便在噪声环境中通过LED指示灯快速判断电磁阀状态。

食品医药：有清洗需求的产线选IP67防护等级连接器。PA66外壳耐化学腐蚀，能承受清洁剂擦拭。

常见问题

电磁阀连接器和赫斯曼连接器是同一个东西吗？

电磁阀连接器和赫斯曼连接器在国际标准范围内是同一种产品。赫斯曼（Hirschmann）是德国连接器品牌，是DIN 43650标准电磁阀连接器的创始者，行业内习惯将符合该标准的电磁阀连接器统称为"赫斯曼连接器"。科迎法电气生产的电磁阀连接器完全兼容赫斯曼GDM系列标准，安装尺寸和电气接口一致，可以直接互换。型号对照：科迎法BST/GDM12B对应赫斯曼GDM12B，科迎法BST/MPM对应赫斯曼GDM3009。

圆座和方座怎么选？

圆座和方座的选择取决于电磁阀线圈的接口形式。如果电磁阀线圈有M27乘1.5外螺纹，选圆座型连接器，通过螺纹旋入安装。如果电磁阀线圈是平面安装面没有螺纹，选方座型连接器，用4颗M3螺钉固定。大多数液压电磁阀和大型气动电磁阀采用圆座M27乘1.5螺纹接口，小型电磁阀可能采用方座接口。选型前查看电磁阀线圈的产品手册或实物接口确认。

带灯和不带灯的连接器有什么区别？

带灯型连接器在标准连接器基础上集成LED指示灯和透明外壳，通电时LED亮表示电磁阀得电。不带灯型没有LED指示灯，外壳为不透明PA66。带灯型适合需要现场状态监控的场合，如设备调试、故障排查、多电磁阀环境。不带灯型适合安装在控制柜内部或不需要频繁观察状态的场合，成本更低。带灯型选型时注意LED电压规格（24V或220V）必须和电磁阀线圈电压一致。

电磁阀连接器可以防水吗？

可以。电磁阀连接器标准防护等级IP65和IP67。IP65完全防尘，承受强力喷水。IP67完全防尘，可承受1米水深短时浸泡30分钟。防护等级取决于三个密封点：圆座和电磁阀线圈之间的O型密封圈、插头和圆座之间的密封面、电缆出口PG9密封圈。安装时三个密封点必须到位。IP67可以在户外潮湿环境使用，但不能长期浸没在水中。如果有高压清洗需求（食品医药CIP清洗），需要选IP69K防护等级。

PG9和PG7电缆出口有什么区别？

PG9和PG7是电缆出口的螺纹规格，区别是适配电缆外径范围不同。PG9适配电缆外径6到8毫米，是标准型连接器的默认配置。PG7适配电缆外径3到6.5毫米，适合细电缆。加长型连接器可选PG7、PG11、1/2NPT、M20乘1.5、G1/2等多种规格。选型时根据电缆外径选择匹配的电缆出口规格，电缆外径和密封圈内径差值应在0.5到2毫米之间，确保密封圈压缩率15到35个百分点。

电磁阀连接器接线时要注意什么？

接线时注意四点。第一，确认电磁阀线圈电压（24V DC或220V AC），如果是带灯型连接器LED电压必须一致。第二，3根导线分别对应火线、零线和接地线，接地线不能省略。第三，导线压接端子规格匹配接线柱，压接牢固不能松动。第四，PG9压紧螺母拧紧到位，密封圈均匀抱紧电缆四周。接线完成后用万用表检查各端子导通性和绝缘性，确认无误后通电测试。
