矿用8孔软线插头_CAT5E百兆千兆矿用以太网线连接器

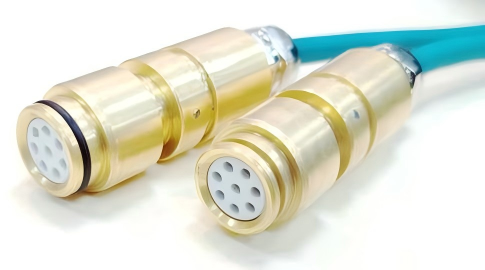

8孔软线连接器又称8芯矿用插头或矿用以太网线，是上海科迎法电气面向煤矿井下电液控制系统开发的多芯矿用连接器。产品为双端预制软线护套结构，主要适用于电液控制系统中设备与设备之间的连接，网络传输速率100Mbps，最大可达1Gbps，可同时承担多路信号与高速以太网通信，是煤矿井下高速网络通信的连接方案。

预制电缆采用矿用专用蓝色电缆，经高温硫化成型，标准长度为0.5米、1米、2米、5米，其他长度可按需生产；产品外型也可根据用户实际需要定制。产品主要适配郑煤机系统、EEP系统等主流电液控制系统，具有抗EMC和阻燃特性，密封性好，可在环境条件最恶劣的区域可靠工作。安标号MIA200363，安标型号LCYVB-4。

产品定位与核心优势

双端预制一体化交付

两端均为工厂预制完成的8孔矿用插头，出厂前已完成硫化、密封、线序校验与通断测试，到现场不需要焊接、压接或组装。井下更换时松开锁紧螺母、拔下旧线、插上新线、拧紧螺母即可，单根更换通常几分钟完成。预制方式把密封质量和线序质量固定在工厂工序上，减少现场人为因素对网络质量的影响，也便于按设备间距成组采购、统一备件。

CAT5E百兆千兆传输

8孔版本采用CAT5E规格网络线缆，标称传输速率100Mbps，在距离较短、线缆状态良好的条件下最大可达1Gbps。CAT5E为4对8芯双绞线结构，百兆使用其中2对，千兆需使用全部4对，本产品8芯全孔配置正好留足余量。井下电磁干扰多、接头插损客观存在，工程上建议按百兆规划；确有千兆需求时，应控制单根长度并核实两端设备网口与交换机的协商能力。

结构组成与工作原理

8孔插头与胡默尔接头

插头由铜合金镀金壳体、8个孔型接触件、胡默尔（Hummel）接头组件、锁紧螺母与O型圈组成。胡默尔结构提供连接的同轴度与机械强度，锁紧螺母通过螺纹锁紧，O型圈在插合界面形成径向密封。这种结构在矿业和工业领域应用广泛，振动、冲击工况下不易松脱，锁紧到位有明确的手感反馈，便于井下操作人员确认连接状态。

八芯接触件与全孔布局

8个接触件按圆周均匀分布，采用外围7芯加中心1芯的排布，两端均为孔型（全孔结构），与设备端的全针插座配合插接。全孔方式的插拔受力主要由插座插针承担，插头侧接触件磨损小，适合检修频繁、插拔次数多的场合。接触件经过阻抗匹配设计，兼顾百兆与千兆差分信号传输；插孔弹性与接触正压力直接决定长期接触可靠性，也是网络丢包率的重要影响因素。

硫化成型尾部密封

电缆与插头尾部采用高温硫化工艺一体成型，电缆外护套与插头尾部橡胶密封料在高温下融合为无缝整体，不采用压接或灌胶方式。硫化接头同时承担密封与抗拉两项功能：水汽无法从尾部进入，拉力由整根护套分担，不易出现线芯被抽动、密封层开裂的情况。这是矿用连接器区别于普通工业网线的关键工艺，也是IP67能够长期保持的基础。

屏蔽与抗EMC通路

CAT5E线缆本身为双绞线结构，差分信号对共模干扰有天然抑制能力；线缆屏蔽层与两端金属壳体在插合后形成连续屏蔽通道，把变频器、电机、大功率设备产生的辐射挡在信号对之外。整根连接器在井下复杂电磁环境中保持较低的误码率和丢包率。布线时网络线与动力电缆保持距离、避免长距离平行敷设，可进一步提升抗干扰效果。

关键参数与规格表

下表为该8孔软线连接器的完整技术参数，选型、验货与安标核查均可对照使用。表中数值为产品标称指标，实际通信速率还受线长、布线与两端设备影响，工程验收应结合现场测试结果判断。

电气与传输指标解读

最大工作电压36.0VDC、最大工作电流0.2A，属于本安回路的低能量参数范围，选型时必须保证设备侧的本安参数与本连接器一致，不得超压、超流使用。连接器直流电阻≤12.8Ω/km、分布电容≤0.06μF/km、分布电感≤0.8mH/km，三项分布参数既关系信号衰减，也关系回路本安特性，是安标审查中的关键项。线缆越长，分布参数累积越明显，这也是长距离链路需要中继的原因之一。

机械密封与认证信息

单端插合长度56mm，两端对称，安装时需预留插拔与螺母操作空间。壳体铜合金镀金、接头为胡默尔结构、密封为O型圈加尾部硫化，共同支撑IP67防护能力。安标型号LCYVB-4、安标号MIA200363随货可查；环保符合RoHS与CE，企业通过ISO9001质量体系认证。包装按1PCS整件包装，出厂外观要求无明显受伤、无受潮变色，到货验收应先核对型号、长度与外观。

材料与制造工艺

铜合金镀金壳体

壳体选用铜合金，表面镀金。镀金层的作用是降低接触电阻、抑制氧化，使插头在潮湿、含硫气氛的井下环境中仍能保持稳定的接触性能；铜合金基体保证壳体强度与螺纹耐用度。镀层厚度与结合力由电镀工序控制，装配前进行外观与镀层检查，避免起皮、露底影响导电与耐蚀性能。

矿用蓝色阻燃电缆

电缆外护套为矿用专用蓝色阻燃耐油材料，蓝色便于井下识别，也便于与动力电缆区分。护套具备阻燃、耐油、耐磨、抗老化性能，离火即熄，符合煤矿阻燃要求；内部为CAT5E的4对8芯双绞线。护套柔软度与机械强度兼顾，便于弯曲布线，同时能承受一定程度的拉扯与踩踏，适应工作面反复移动的布线条件。

硫化与装配工艺

生产流程为接触件加工与镀金、壳体与接头装配、线序定义与连接、尾部硫化成型、密封件安装、通断与网络测试、外观与长度复检。硫化温度、压力与时间是密封质量的核心工艺参数，直接决定尾部是否会出现鼓泡、开裂或粘接不牢。出厂前逐根核对线序、绝缘与通断，确保两端对称、插上即通，避免现场返工。

防护与可靠性

IP67的两道密封路径

第一道在插合界面，由O型圈在插头与插座之间形成径向密封；第二道在尾部，由硫化成型把电缆与插头融为整体。两道密封分别封住插合面与尾部两个进水路径，使整根连接器达到IP67：完全防尘，可防短时浸水。井下淋水、积水、煤尘、油污环境下长期使用不进水、不短路，网络通信才能保持稳定。

耐油耐温与抗老化

护套与密封件选用耐油阻燃橡胶，长期接触液压油、乳化液不易溶胀、发硬；硫化结构避免尾部因温度循环出现开裂、鼓泡。产品按煤矿井下环境条件设计，应避免长时间暴晒、烘烤或超出标称范围的极端温度使用。井下油污、煤泥附着后应及时擦拭，防止护套长期被腐蚀性介质浸润而加速老化。

抗振动与抗拉强度

锁紧螺母与O型圈的配合使插合面在振动、冲击下保持贴合，支架移架、推溜引起的电缆摆动不会导致松脱断网；硫化尾部把拉力分散到整根护套，抗拉强度明显高于普通压接网线。工程上仍应合理固定电缆、避免长期承受拉力与反复弯曲疲劳，最小弯曲半径不应小于电缆直径的10倍。

芯位分布与接线说明

芯位编号与物理位置

8孔矿用连接器采用8芯全插孔设计，芯位按圆形分布，编号1~8：1号芯为右下位置插孔，2号芯为左下位置插孔，3号芯为左中位置插孔，4号芯为左上位置插孔，5号芯为上中位置插孔，6号芯为右上位置插孔，7号芯为右中位置插孔，8号芯为中心位置插孔。编号以插头端面标识为准，检修时应对照标识确认，不要凭外观位置猜测。

T568B线序定义

以太网版本的8芯按标准T568B线序定义：1号芯白橙对应TX+（发送正），2号芯橙色对应TX-（发送负），3号芯白绿对应RX+（接收正），4号芯蓝色为备用，5号芯白蓝为备用，6号芯绿色对应RX-（接收负），7号芯白棕为备用，8号芯棕色为备用或接地。两端插头对称设计、线序一一对应，对接时信号直通，用户不需要考虑交叉线序问题。

使用注意事项：1.本产品为双端预制成品，无需用户现场接线，直接插拔使用；2.插拔前必须确认设备断电，严禁带电操作；3.对接时对准定位键槽，沿轴向插入，不得强行侧向用力；4.确认锁紧螺母拧紧到位，防止振动松脱导致网络中断；5.使用前检查电缆和插头外观，如有破损请勿使用。

安装、使用与维护

安装前检查

（1）检查矿用插头外观是否完好，壳体有无变形、裂纹、磕碰损伤；（2）检查两端插头接触件是否清洁，有无氧化、变形、异物堵塞；（3）检查电缆护套是否完好，有无破损、划伤、鼓包、挤压痕迹；（4）检查电缆与插头的硫化连接处是否完好，有无开裂、松脱、鼓泡；（5）核对产品型号、规格、长度是否符合使用要求。

插拔与锁紧操作

（1）确认待连接的两端设备均处于断电状态；（2）取下两端插头的保护盖（如有）；（3）对准定位键槽方向，将A端插头沿轴向缓慢插入设备插座；（4）插到底后拧紧锁紧螺母，确保连接牢固、密封到位；（5）以同样方法连接B端插头；（6）两端连接完成后检查确认无误，方可通电使用；（7）用于网络连接时，还需确认链路协商正常、通信稳定。

维护与网络质量检测

（1）定期检查连接状态，发现松动及时紧固；（2）定期用无水乙醇轻轻擦拭接触件表面，防止氧化影响接触与网络质量；（3）定期检查电缆护套和硫化连接处，发现老化、破损、开裂、鼓泡及时更换；（4）定期检测丢包率、延迟、速率等网络指标；（5）长期不用时盖上保护盖，盘好电缆并注意弯曲半径，存放在干燥、清洁、阴凉、无腐蚀性气体的环境中；（6）建立使用台账，记录使用位置、时间、检测结果与更换情况。

型号选型与三款产品对照

8孔与3针3孔的选择

8孔为8芯全孔结构，接触件多、带宽高，适合多路信号传输或CAT5E以太网通信；3针3孔为3针3孔混合的6接触件结构，针孔互补自带防误插，适合电源加信号、或电源加百兆网络的组合传输。设备端只需供电与简单通信时，3针3孔即可满足；需要传多路信号、视频图像或较高带宽时，选8孔CAT5E版本。两者接口尺寸与线序不同，不能互插，订货前必须核对设备插座规格。

软线、钢丝编织与预制电缆差异

本页8孔软线版以8芯全孔、CAT5E、长度可定制、柔软易布线为特点，适合固定或半固定设备的高速网络连接。3针3孔钢丝编织橡胶护套版采用10#防爆双层钢丝编织蓝色胶管、钢编管转接头与不锈钢扣件，抗拉、抗挤压能力更强，适合移动频繁、受力较大的采煤机、刮板输送机等设备。3针3孔双端预制蓝色电缆版为2x20AWG加5类屏蔽两线结构，百兆网络与3.0A电源一线双用，适合支架控制器、传感器与交换机的网络接入。三者按芯数、护套强度、是否需要供电三条主线区分，机械接口不同，不能互换。

长度按设备间距选择，百兆建议单根不超过80米，千兆控制在50米以内并留适当余量；8芯在百兆下可只用2对，余芯可备用或用作电源，千兆需4对全部使用。8孔连接器属易损易耗件，建议按使用量的10%~15%储备备品，避免故障时停产等件。

典型应用场景

8孔矿用连接器适用于煤矿井下有甲烷及煤尘爆炸危险的场所，广泛应用于液压支架电液控制系统及各类矿用设备的信号与网络连接，典型场景包括以下几个方面。

支架控制器高速网络连接：在智能化综采工作面，液压支架控制器之间需要通过以太网级联组网，传输支架状态数据、控制指令与视频图像等大容量数据。8孔矿用以太网插头提供百兆至千兆带宽，满足智能支架的大数据通信需求，是智能工作面控制系统的核心连接部件。

电液控制系统多信号传输：8芯配置使连接器可同时传输电源、控制信号、传感器信号与通信信号，特别适合电液控制系统中设备与设备之间的多信号连接。一根8芯连接器可以替代多根传统2芯或3芯连接器，减少布线数量，简化系统结构。

井下视频监控与数据采集：高清摄像仪、智能传感器、数据采集分站等设备的网络连接需要较高带宽传输视频流与大量采集数据。8孔CAT5E连接器支持百兆至千兆传输速率，为井下可视化监控与智能化数据采集提供可靠的网络通道。

郑煤机与EEP系统配套替换：产品规格与性能兼容郑煤机系统、EEP系统等主流电液控制系统的8芯接口要求，可直接替换原装连接线使用。出厂前经过兼容性与通信稳定性测试，即插即用、连接可靠，适合系统备件替换与日常维护。

工作面智能化升级改造：在老旧工作面的升级改造项目中，8孔矿用以太网连接器可快速为现有设备增加高速网络通信功能，提升数据传输能力，为设备升级与功能扩展提供网络基础。无需大规模更换设备和重新布线，改造成本低、周期短。

常见问题、包装与定制

Q1：8芯全孔结构两端都是孔，怎么对接，会不会插反？8孔插头两端均为孔，设备端为全针插座，孔与针配合插接。虽然没有3针3孔的针孔混合防误插结构，但插头设有定位凹槽，插座有对应定位凸键，只有对准键槽才能插入，从结构上保证不会插反、不会错位；8芯编号与标准网线线序一一对应，插上即用。

Q2：CAT5E的矿用网线真能达到千兆吗？CAT5E标准支持百兆以太网，距离较短、线缆状态良好时可以支持千兆。产品标称100Mbps、最大可达1Gbps即是此意：稳定支持百兆，短距离条件下最大可达千兆。实际速率取决于线长、连接器质量、布线环境、干扰情况与两端设备，井下建议按百兆规划；确需长距离千兆时，可考虑六类线版本或光纤方案。

Q3：8孔插头与插座是否配套，能否单买？8孔矿用插头与8孔矿用插座是配套使用的一对产品，科迎法同时生产全系列插头与插座，规格匹配、品质一致。设备配套时可采购插座装在设备上，同时采购插头作为连接线；备件更换时只需替换损坏部分。Q4：使用寿命多长，网络不稳定如何排查？固定安装、受力小、环境较好时可用3~5年甚至更长，移动频繁、受力大时会相应缩短。排查顺序为：锁紧螺母是否松动、接触件是否氧化污染、电缆是否破损挤压、两端网口是否正常、是否存在电磁干扰。

包装与储运：产品按1PCS整件包装，电缆盘绕时保持足够弯曲半径，避免重压与尖锐物刮擦；运输过程防雨防潮，避免长时间暴晒。入库前核对安标型号LCYVB-4、安标号MIA200363、长度与外观，存放于干燥、清洁、阴凉、无腐蚀性气体的库房，长期存放应盖上保护盖。

定制服务：电缆长度可按0.5米、1米、2米、5米标准规格选用，也可按设备间距定制其他长度；产品外型与功能规格可按用户实际需要调整，并可按郑煤机系统、EEP系统等主流电液控制系统的接口要求配套开发。订货时请提供设备型号、接口芯数、线序定义、使用长度与工况条件，以便核对选型。
