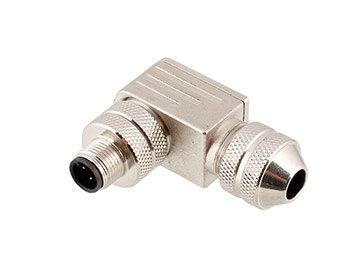

M12金属接头针型弯头（全金属屏蔽/现场自接）

产品定位与屏蔽弯头的价值

M12金属接头针型弯头是科迎法面向强干扰环境的现场自接式成品方案：全金属壳体提供360°电磁屏蔽，90°弯头出线节省安装空间，针型（公头）接触件用于对接孔型设备接口，用户在现场自行接线，线长不受出厂限制。对应型号族为KYF12J□WT-NC.PB。

三个特征叠加起来解决的是同一类问题：设备侧壁或紧凑控制柜里没有足够净空，周边又有变频器、伺服驱动器在工作。塑料壳体的弯头在空间上够用，但屏蔽效果有限；金属直头屏蔽好，却常常装不进狭窄位置。全金属弯头是把两个约束一起处理掉的选项。

产品支持2芯至17芯配置，2至8芯提供螺丝压紧式与焊接式两种接线方式，6芯、12芯、17芯为焊接式；适配4-6mm、6-8mm、2-4mm等电缆外径。自2006年投入市场，经3000余家客户实际应用验证。

结构组成与工作原理

针型接触件

针芯以铜合金为基材、表层镀金，接触电阻≤8mΩ，机械寿命≥500次。针式接触件外露于插头端面，与孔型插座配对，插合时针芯进入插孔、靠插孔的弹性变形维持接触压力。针型与孔型的壳体尺寸一致，极性选错不会损坏产品，但插不进或接触不良，选型时先确认设备端是孔还是针。

90°弯头出线

弯头壳体把插芯轴向与电缆走向分成互相垂直的两段，内部过渡为圆弧，电缆在其中保持较大弯曲半径。直头插合后再靠外力折弯，弯折点会落在插头根部，这是振动设备上最先失效的位置；把弯折固化在壳体内部，等于把薄弱点从现场移到了制造环节。

全金属屏蔽壳体

壳体为全金属材质，提供360°电磁屏蔽，抵御变频器、伺服驱动器等强干扰源对信号的影响。屏蔽的连续性由壳体—屏蔽层—插座三者串联保证，任何一处断开，高频段的衰减都会下降，所以接线时屏蔽编织层不能随意剪短，尾盖锁紧也必须到位。

关键参数与规格

芯数与接线方式

电气性能

通用参数

材料与制造工艺

壳体材料与镀层

壳体采用金属材质并做表面镀层处理，兼顾机械强度、耐蚀性与屏蔽连续性。金属壳体的散热能力也优于塑料，接触件产生的热量能较快传导出去，长时间通电时壳体温度更均匀。接触件表面镀金，目的是在潮湿与含硫环境中维持低而稳定的接触电阻。

焊接与压接工艺

焊接式先镀锡再焊接，焊点应光滑、无虚焊与连锡，焊接时间过短易冷焊、过长会烫伤绝缘体；螺丝压紧式剥线长度与端子孔深度匹配，压紧后轻拉芯线确认不脱落。12芯、17芯针距密，只能焊接，操作时建议用恒温烙铁并逐个核对针位。

检测与追溯

成品逐只做导通与绝缘测试，检查针位定义与相邻芯短路；外观检查壳体镀层、螺纹与注塑件缺陷；抽样验证插拔力与密封。产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015与IATF16949:2016体系认证，材质符合ROHS要求。

防护与可靠性

IP67与密封结构

插合面靠O型密封圈压缩密封，尾部靠电缆密封套与尾盖压紧护套，插合锁紧后整机防护等级达到IP67，可防尘并承受短时浸水。现场自接线式的密封效果与操作直接相关：尾盖没拧到底、密封圈规格与线径不匹配，都会在冲洗或积水环境中渗水。

耐温、耐油与抗振

工作温度-25℃~+85℃，覆盖多数车间与设备舱工况。油污与切削液环境应选耐油护套，PVC长期接触油脂会溶胀变软。金属壳体抗冲击、抗振动，配合弯头结构与锁紧螺纹，在往复运动的机构上比塑料直头更稳定；振动剧烈的场合建议用焊接式接线，避免螺丝在长期振动下松脱。

安装位置若长期有切削液冲刷，尾盖与电缆密封套是首先被侵蚀的部位，定期检查护套有无硬化、开裂，比故障后整根更换更经济。金属壳体表面镀层一旦被硬物刮伤露出基材，在含盐雾或含硫环境中会先出现点蚀，搬运与安装时应避免与锐边摩擦。

现场接线指导

电缆外径匹配

按护套外径选2-4mm、4-6mm或6-8mm规格，尾部密封圈必须与线径对应。线径偏小时密封圈压不实，偏大时尾盖拧不到底，两种情况的后果都是密封失效。剥线前用卡尺量护套外径，比按型号推测可靠。

接线顺序与检查

顺序是剥线、接线、逐芯导通检查、装尾盖锁紧、复测。先锁尾盖再检查会导致返工拆装，反复拆装又损伤密封圈。多芯线建议按色码记录针位对应关系并贴在柜内，后续检修时不必重新拆解确认。

屏蔽层接地

屏蔽编织层应完整保留并与壳体可靠接触，不能剪断或悬空；柜内一端与设备地就近连接，避免两端形成地环路。屏蔽如果只做样子不接地，抗干扰效果与普通线差别不大，还可能把干扰引入信号线。

型号命名与选型对照

编码规则

与孔型、直头的区别

J为针型、K为孔型，WT为弯头、ZT为直头。针型插头配孔型插座，极性必须相反。直头适合正前方净空充足的位置，弯头适合侧壁、并排安装与内腔受限的位置；两种出线方向电气参数相同，可在同一设备上按接口空间分别选择，但同一接口不能混用两种方向，否则线缆走向无法统一。

典型应用场景

强干扰与空间受限场合

用于工业自动化产线传感器与执行器连接、伺服电机编码器反馈信号传输、变频器周边抗干扰连接、机器人控制系统信号传输、包装机械与输送线传感器接口。弯头设计特别适用于设备侧壁、紧凑型控制柜、AGV小车、机械手关节等空间受限位置；全金属屏蔽设计特别适用于变频器、伺服驱动器密集的电气柜。

编码标准为A编码，B编码、D编码、X型、S型可定制，适配不同通信协议。总线应用还应配总线电缆，普通信号线替代会缩短通信距离、降低抗扰度。现场自接线式的另一个好处是备件简单：一只接头配几种线径的密封圈，即可覆盖多数维修需求，不必按线长备整根成品线。反过来，它的可靠性依赖现场工艺，接线后必须做导通与密封复核，这也是它与预注一体带线式最本质的分工：前者给现场留出调整空间，后者把一致性交给工厂。

常见问题与排查

针型与孔型如何配

针型插头对孔型插座，孔型插头对针型插座。买错极性不会损坏产品，但插不进或接触不良；设备端接口不确定时，可提供插座照片或针位图由厂家协助核对。

螺丝与焊接怎么选

现场抢修、多品种小批量选螺丝压紧式，操作快、可重复拆装；批量生产、高振动设备选焊接式，抗振与长期稳定性更好。12芯、17芯只有焊接式，芯数密，压紧式结构放不下。

屏蔽后仍有干扰

先确认屏蔽层是否与壳体连续、是否在柜内单端接地，再检查配对插座是否为屏蔽型。只屏蔽插头、插座侧不屏蔽，干扰会从插座进入；两端都接地又可能形成地环路，反而引入低频噪声。

弯头根部断了怎么办

多为线缆被外力反复牵拉，弯折点虽在壳体内，但外部持续拖拽仍会把应力传到护套。先改善走线固定，再换线；更换时选拖链电缆或加装线缆支架，比反复换接头更能解决问题。

接受非标定制：特殊编码（B/D/X/S型）、特殊芯数、特殊电缆长度、特殊材质及特殊防护等级。接头按只包装，端头做保护，储存避开直射阳光与高湿环境。产品可替代同类进口件，已多次出口欧美、东南亚与中东市场。
