在石油、化工、制药、海洋平台等爆炸性危险环境中，电气连接的安全性和可靠性直接关系到人员与设备的安全。M24多芯全金属防爆连接器是上海科迎法电气科技有限公司专为危险区域研发的Y型分支防爆连接产品，持有国家防爆检测机构颁发的防爆合格证（证书编号：ZJEx26.0537X），符合GB/T 3836.1-2021、GB/T 3836.3-2021、GB/T 3836.31-2021等国家标准，适用于Zone 1、Zone 2、Zone 21、Zone 22危险区域。

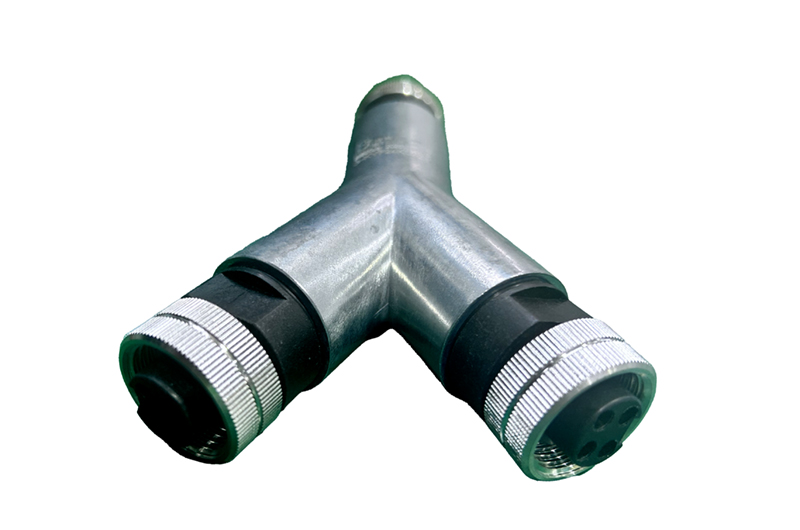

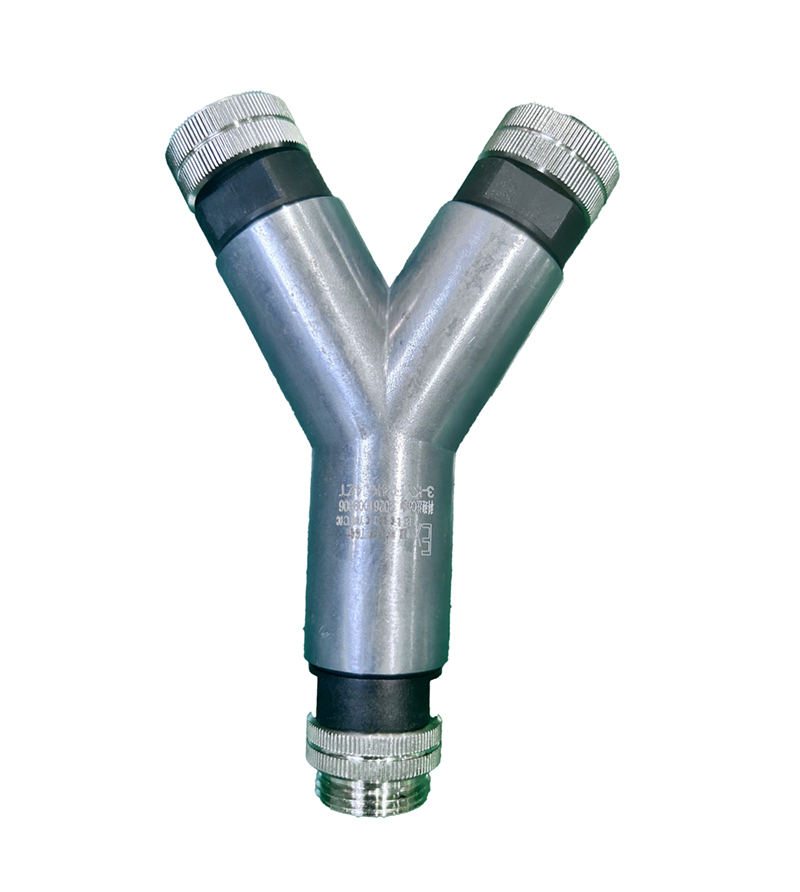

Y型M24防爆连接器产品介绍
一、产品核心参数与防爆认证
M24多芯全金属防爆连接器是一款专为爆炸性危险环境设计的电气连接产品，采用Y型分支结构，支持2芯至6芯多种规格，额定电压AC/DC 220V，额定电流8A，防护等级达到IP66/IP67。产品持有防爆合格证ZJEx26.0537X，防爆标志覆盖Ex ec IIC T6 Gc和Ex tc IIIC T80°C Dc，可同时适用于爆炸性气体环境和可燃性粉尘环境。
基本参数一览
项目 参数 产品名称 M24多芯全金属防爆连接器 防爆合格证 ZJEx26.0537X 防爆标志 Ex ec IIC T6 Gc；Ex tc IIIC T80°C Dc 额定电压 AC/DC 220V 额定电流 8A 芯数 2、3、4、5、6芯 防护等级 IP66/IP67 连接螺纹 M24 分支结构 Y型（左分支L/上分支U/右分支R） 分支数量 1、2、3 接头类型 公头/母头，直头（ZT） 执行标准 GB/T 3836.1-2021、GB/T 3836.3-2021、GB/T 3836.31-2021 防爆认证与安全合规
本产品持有浙江方圆检测集团股份有限公司、国家电器安全质量检验检测中心（浙江）颁发的防爆合格证ZJEx26.0537X，防爆标志覆盖Ex ec IIC T6 Gc和Ex tc IIIC T80°C Dc。其中Ex ec IIC T6 Gc适用于爆炸性气体环境，最高表面温度不超过T6组别（85°C），可应用于IIC类气体（如氢气、乙炔）；Ex tc IIIC T80°C Dc适用于可燃性粉尘环境，最高表面温度不超过80°C。产品符合GB/T 3836.1-2021、GB/T 3836.3-2021、GB/T 3836.31-2021等国家标准，防爆合格证有效期至2031年6月29日。
二、Y型分支结构，灵活满足多路连接需求
M24防爆连接器采用独特的Y型分支结构，支持一路输入、两路或三路输出。在工业现场，当需要将一个信号源或电源分配到多个设备时，传统方案需要多个接头和大量线缆，而Y型分支连接器可将这一过程集成于单个连接器内，有效减少接头数量、降低故障点、提升系统可靠性。
根据现场安装空间和布线走向，用户可选择不同的分支方向：L（左分支）适用于左侧设备连接，U（上分支）适用于上方设备连接，R（右分支）适用于右侧设备连接。分支数量为2时需标注方向，分支数量为1或3时可根据实际需求配置。
三、2芯至6芯多规格可选，适配多种工况
M24防爆连接器提供2芯、3芯、4芯、5芯、6芯五种规格，不同芯数适用于不同的传输需求。2芯适用于单路电源或简单信号传输，如传感器供电；3芯适用于电源+信号复合传输，或三相电源中的单相回路；4芯适用于两路独立信号或电源+双信号传输，如RS485通信+供电；5芯适用于多路信号传输，如工业总线通信+电源；6芯适用于复杂信号与电力混合传输，满足高密度接线需求。
产品提供公头（针型）和母头（孔型）两种接头类型，用户可根据设备接口类型灵活选择。公头与母头仅配套使用，不能单独使用，确保连接的安全性与可靠性。
四、全金属外壳与IP66/IP67高防护设计
M24防爆连接器采用全金属外壳制造，具备优异的抗冲击、抗振动性能，能够在工业现场的机械外力作用下保持结构完整。同时，金属外壳提供良好的电磁屏蔽效果，有效抑制电磁干扰，适用于变频器、电机等强电磁环境。
产品防护等级达到IP66/IP67，完全防尘，并能承受强力喷水及短时间浸水。无论是在户外雨淋、潮湿车间还是多尘环境，均能长期稳定运行。根据防爆合格证附页要求，设备安装及安装以后应设有防紫外线光照措施，避免长期暴晒导致密封件老化，影响防护性能和防爆安全。
五、M24防爆连接器型号命名规则
M24防爆连接器的型号编码由分支数量、分支方向、品牌代号、连接螺纹、公母头类型、芯数和接头类型组成，具体规则如下：
□-□-KYF24 K/J □□ │ │ │ │ ││ │ │ │ │ │└─ ZT：直头 │ │ │ │ └── 芯数：2、3、4、5、6 │ │ │ └──── 公头/母头 │ │ └───────── 连接螺纹（M24） │ └───────────── 科迎法 └──────────────── 分支数量：1、2、3 L：左分支；U：上分支；R：右分支选型示例：2-L-KYF24K3ZT表示2路分支、左分支、M24螺纹、孔型（母头）、3芯、直头防爆连接器；3-R-KYF24J4ZT表示3路分支、右分支、M24螺纹、针型（公头）、4芯、直头防爆连接器。六、适用场景
M24防爆连接器广泛应用于石油化工、制药、海洋平台、煤炭冶金、仪器仪表等行业。在石油化工行业，可用于炼油装置、化工反应釜、油气储罐区等场所的现场仪表、执行器、照明设备的多路电气连接，满足Zone 1、Zone 2危险区域的使用要求。在制药行业，全金属外壳和IP66/IP67防护等级可有效防止粉尘和液体侵入，确保洁净车间和溶剂处理区域的安全生产。在海洋平台与船舶，全金属结构和防护等级可有效抵抗高盐雾、高湿度环境的腐蚀，保障电气连接可靠性。在煤炭冶金行业，产品持有Ex tc IIIC T80°C Dc防爆认证，适用于煤矿井下、金属冶炼车间等可燃性粉尘和爆炸性气体环境。在仪器仪表行业，多芯可选、分支灵活的特点使其成为危险区域传感器、变送器信号与电力传输的理想选择。
七、使用注意事项与安装要求
在爆炸性气体环境中，严禁带电插拔或打开连接器，插拔操作必须在断电条件下进行，防止产生电火花引发爆炸。本产品为防爆元件，插头与插座仅配套使用，不能单独使用，与其他电气设备或系统一起使用时，需附加认证并满足相应防爆型式标准的规定。使用时防护等级须满足IP66/IP67要求，确保连接器在安装后保持良好的密封性能。密封件的修理或替换应联系制造商，切勿自行更换非原厂配件，以免影响防爆性能和防护等级。安装时请按照产品说明书规定的扭矩要求拧紧，确保密封圈压紧到位，达到规定的防护等级。
八、为什么选择上海科迎法
上海科迎法电气科技有限公司是一家专注于电气连接与传感器研发制造的专业厂商，公司通过ISO9001、ISO14001、ISO45001质量体系认证，产品通过防爆认证与IP67防护等级认证，并符合欧盟CE/LVD、CE/EMC认证及ROHS环保指令要求。
公司拥有完善的防爆连接器产品线，涵盖M12、M24、7/8、RJ45等多种规格，可满足不同工况下的电气连接需求。所有防爆产品均持有国家权威机构颁发的防爆合格证，品质有保障。M24防爆连接器的选型涉及芯数、分支方向、接头类型、螺纹规格等多个维度，上海科迎法提供专业的技术支持和选型服务，可根据客户的实际工况推荐最合适的配置方案。
九、常见问题 FAQ
Q1：M24防爆连接器有哪些芯数可选？
A：提供2芯、3芯、4芯、5芯、6芯五种规格。Q2：防护等级是多少？
A：防护等级为IP66/IP67，完全防尘，可承受强力喷水和短时间浸水。Q3：是否支持定制？
A：支持。可根据客户需求定制分支数量、分支方向、芯数、公母头类型等。Q4：防爆合格证编号是什么？
A：防爆合格证编号为ZJEx26.0537X，有效期至2031年6月29日。Q5：适用哪些危险区域？
A：适用于Zone 1、Zone 2爆炸性气体环境和Zone 21、Zone 22可燃性粉尘环境。
M24多芯全金属防爆连接器，以可靠的安全性能、灵活的配置方式和优异的防护能力，为您的危险区域电气连接保驾护航。如需选型支持或技术咨询，欢迎联系上海科迎法电气科技有限公司。
