T形Y形一分二转换器系列 - 规格参数_型号选型_定制生产

 当前位置：主页 > 产品中心 > T形Y形一分二转换器
上海科迎法电气是T形Y形一分二转换器专业厂家，提供M12系列T型和Y形分支连接器全产品线。T形和Y形转换器支持5芯和8芯配置，一路输入两路输出，防护等级IP67，接触电阻不大于5毫欧，支持7种接线拓扑。涵盖无电缆型和带电缆型，适配Profibus、ProfiNet、CANopen、DeviceNet

T形Y形一分二转换器产品列表

T形Y形转换器产品型号与参数对照表

结构类型 产品名称 型号示例 主端接口 分支接口 芯数 电缆长度 接线号
Y型 Y形一分二无电缆 Y-KYF12J5/2*KYF12K5-001 M12公头5芯 2路M12母头5芯 5芯 无（一体注塑） 001全直通

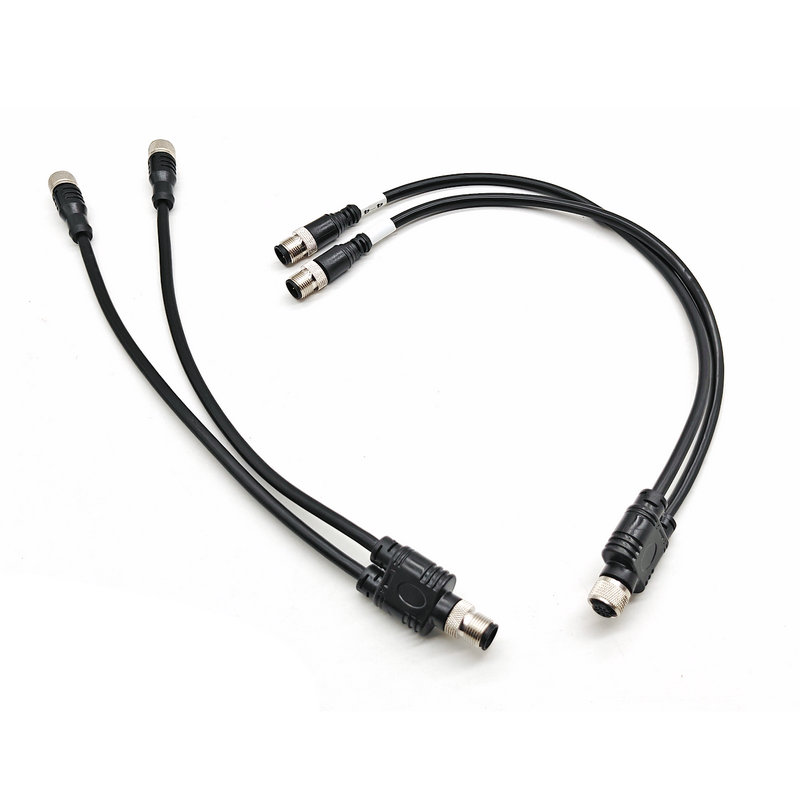

Y型 Y形一分二带电缆 Y-KYF12J5/2*L0.5M-KYF12K5-002 M12公头5芯 2路M12母头5芯 5芯 0.5米 002直通交叉
T型 T形一分二无电缆 T-KYF12J5/2*KYF12K5-001 M12公头5芯 2路M12母头5芯 5芯 无 001全直通
T型 T形一分二带电缆 T-KYF12J5/2*L0.5M-KYF12K5-003 M12公头5芯 2路M12母头5芯 5芯 0.5米 003选择性引脚
T型 T形8芯转双4芯 T-KYF12J8/2*KYF12K4-007 M12公头8芯 2路M12母头4芯 8转4 无 007定制分配
Y型 Y形8芯一分二 Y-KYF12J8/2*KYF12K8-006 M12公头8芯 2路M12母头8芯 8芯 无 006全可配置

一、T形Y形转换器型号命名规则：结构类型-KYF12[主端性别][芯数]/2*[电缆长度-]KYF12[分支性别][芯数]-[接线号]。结构类型Y=Y形T=T形，性别J=公头K=母头，芯数5芯标准8芯定制，接线号001至007对应7种内部接线拓扑。

二、Y形与T形的区别：Y形两个分支从主干斜向分出适合弯曲走线，T形两个分支从主干90度垂直分出适合直线引出。空间允许优先选Y形弯曲走线对电缆寿命更友好。

三、接线号对照：001全直通标准总线分支，002直通加交叉协议适配，003选择性引脚信号分离，004分组分配信号电源分离，005部分引脚简化型，006全引脚可配置通用型，0078芯转双4芯AS-i总线专用。

四、技术参数：工作温度-20~+80℃，防护IP67，接触电阻≤5mΩ，绝缘电阻≥100MΩ，连接螺纹M12-M12，认证CE/LVD/EMC，标准电缆500mm可定制，支持Profibus/ProfiNet/CANopen/DeviceNet/INTERBus/AS-i。

五、选型三步法：确定结构类型（Y形走线灵活/T形垂直整齐）→确定芯数和接线号（5芯标准/8芯定制，001最常用/007用于AS-i）→确定是否需要电缆（无电缆一体注塑/带电缆可延伸）。

六、常见问题：问Y形和T形功能有区别吗？答功能一样都是一分二，区别在物理形状。问信号会衰减吗？答接触电阻≤5mΩ衰减可忽略，注意总线分支长度限制。问能做一分三吗？答可定制但标准是一分二，多路建议用分线盒。问8芯转双4芯什么意思？答007号8芯输入分两路4芯输出用于AS-i总线。

参考标准：IEC 61076-2-101、CE/LVD、CE/EMC、ROHS、ISO9001:2015
