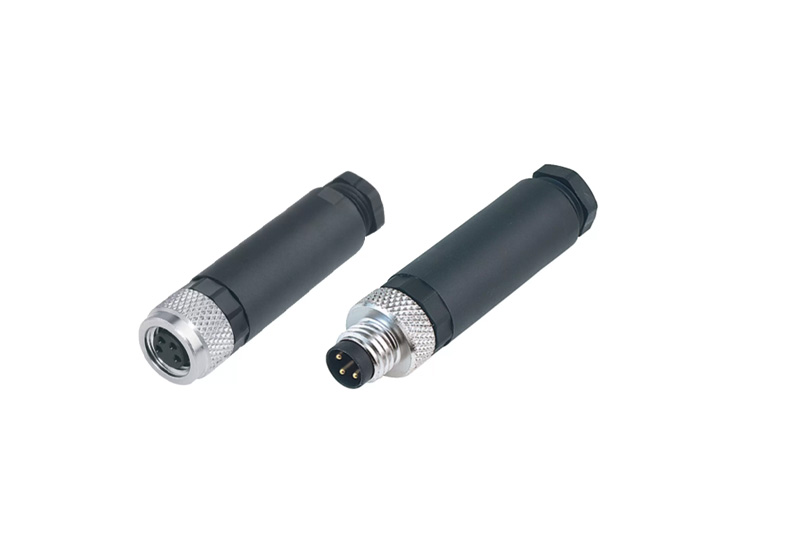

M8直头针型/孔型现场自接连接器（塑料款）

M8直头现场自接连接器（塑料款）是上海科迎法电气推出的紧凑型传感器电缆连接器。产品采用M8×1螺纹接口、工程塑料壳体，提供针型（公头）与孔型（母头）两种接触件类型，直头出线，适配2芯至6芯多种配置，提供螺丝压紧式与焊接式两种接线方式，用户可现场自行接线。该M8直头连接器重量轻、成本低，适用于安装空间有限的微型传感器与紧凑型设备。

针型型号为KYF8J□ZT-NC(4-6)，孔型型号为KYF8K□ZT-NC(4-6)。与全金属屏蔽款相比，塑料款把壳体换成增强工程塑料，去掉金属屏蔽腔体，换来更轻的重量与更低的成本，适用于干扰不强的常规工业环境。这一取舍是本产品选型时最先需要判断的地方。

产品定位与轻量化优势

工业现场的传感器连接并不都需要屏蔽。许多常规设备——包装机、输送线、小型控制柜——周围没有大功率变频装置，信号回路的干扰水平很低，此时选用金属屏蔽款会增加成本与重量，却不带来实际收益。塑料款的定位就是覆盖这类场景：接口仍是标准M8×1，插合与密封逻辑与金属款一致，壳体换成工程塑料，整只连接器更轻。

对移动设备与便携式仪器而言，重量差异会被放大：AGV小车、机器人末端执行器、手持检测装置上的每一只接头都影响负载与布线柔性，塑料壳体在这些位置的实用价值高于屏蔽性能。

结构组成与工作原理

整只连接器由锁紧螺套、工程塑料壳体、绝缘芯件、镀金接触件、前端O型密封圈与尾部电缆密封套组成。旋紧螺纹时，螺套把插头端面与插座端面压合，O型圈受压形成界面密封；尾部密封套收紧电缆外被，形成第二道密封。两道密封同时成立，才有完整的IP67。

增强工程塑料壳体

壳体采用增强型工程塑料（PA66+），具备良好的绝缘性能与抗冲击能力，表面光滑便于清洁维护。塑料壳体不导电，因此不具备屏蔽功能，但对插针的绝缘隔离与机械保护是完整的；在干燥、低干扰环境中，这一结构已经足够。

针型与孔型接触件

针型为公头，孔型为母头，两者配套构成完整连接方案。设备端已装孔型插座时选针型插头，反之选孔型。接触件表面镀金，接触电阻≤8mΩ，插合时依靠针体弹性变形建立接触压力，保证小信号传输的稳定性。

M8×1螺纹锁紧

M8×1细牙螺纹螺距小、自锁性好，配合端面压合，可在设备振动下保持插合状态。塑料壳体的螺套与壳体一体注塑成型，旋紧时受力集中在端面与螺纹段，因此现场操作应旋紧到位但避免过度加力，防止塑料螺纹段受损。

编码与防误插

产品提供A编码（标准）与B编码，编码差异体现在针位排布与凹槽形状，不同编码无法强行插合。现场常见的问题是插头与插座编码不一致，表现为“能对上但插不进”，订货前核对设备端编码可以避免此类返工。

关键规格与参数

下表为塑料款的基本参数。表中“工程塑料（PA66+）”指壳体材质，与金属屏蔽款的区别仅在壳体与屏蔽结构，其余接口与密封逻辑相同。

芯数越多，单芯可分配的电流越小：3芯可承载4A，4-6芯为1.5A，额定电压也相应由60V降为30V。选型时应先按负载电流确定芯数，再按信号类型确认芯线分配，避免出现芯数够用但载流不足的情况。

材料与注塑工艺

PA66+壳体的材料选择

选用增强型PA66+是为了在小型化的壳体尺寸内同时获得刚度与韧性：纯塑料件在M8细小螺纹段容易变形，加入增强材料后螺纹段与端面的尺寸稳定性更好，反复旋紧后不易出现滑牙。壳体表面做光滑处理，减少粉尘附着，便于日常清洁。

镀金接触件工艺

接触件基材成型后镀金，镀层均匀性直接影响接触电阻与耐磨性。镀层偏薄处易在多次插拔后露出基材，表现为接触电阻逐渐上升、信号偶发中断，因此成品需按批次抽检接触电阻，控制在≤8mΩ以内。

注塑与装配控制

壳体与绝缘芯件分别注塑后装配，芯件负责固定针位与针间距。注塑件的收缩率若控制不当，会造成芯件偏心，插合时插针受力偏斜，长期使用易出现接触不良。装配后逐只做通断检查，确认针位与芯线编号对应，防止错位。

成品检测项目

成品按批次检测接触电阻、绝缘电阻与通断，并抽样验证插合锁紧后的密封性。塑料壳体的密封依赖O型圈与尾部密封套的尺寸配合，若密封套与电缆外径不匹配，即使壳体完好也无法达到IP67，因此检测环节会同时核对适配电缆范围。

防护与可靠性

IP67密封实现方式

配合O型密封圈与尾部电缆密封套，插合锁紧后整机防护等级达到IP67，可有效防尘防水，适应潮湿、多尘的工业环境。需要提醒的是，IP67的前提是“插合且锁紧”：未插合时插针裸露，不构成防护，现场停用的接头应加盖保护帽。

耐温与材料稳定性

工作温度范围-25℃至+85℃，覆盖多数工业现场。工程塑料在长期高温下会缓慢老化，因此靠近热源安装时应避免壳体直接受辐射热；低温端则主要关注密封圈弹性，温度过低时密封圈回弹变差，插合前应先恢复至常温。

机械寿命与插拔规范

机械寿命≥500次，接触件镀金层在每次插拔中都会磨损。现场应避免带电插拔、斜插与拉扯电缆出线，这些操作会让插针承受侧向力，是插针变形与壳体螺纹损伤的主要原因。

现场接线指导

螺丝压紧式操作

剥线后把芯线插入端子孔，拧紧压紧螺丝即可，无需焊接，适合现场快速安装与维护。操作要点是芯线剥皮长度与端子孔深度一致，螺丝拧紧后逐个复核通断；扭力过大易压断细芯线，过小则接触电阻偏大。

焊接式操作

焊接式采用焊杯结构，焊接操作便捷，连接更可靠，抗振动性能更好，适合批量预装。焊接时应控制加热时间，避免热量沿插针传导使塑料芯件软化、针位偏移；焊后应清理助焊剂残留，防止吸潮后绝缘电阻下降。

电缆外径与密封匹配

标准适配4-6mm电缆，尾部密封套按此范围设计。使用更细的电缆时密封套无法收紧，水汽会沿电缆外被渗入；使用更粗的电缆则电缆插不进密封套。若现场电缆规格特殊，应在订货时说明实际外径，由厂家配置对应密封件。

型号命名与选型对照

型号代码含义

KYF8表示科迎法M8系列，J为针型、K为孔型，□处填写芯数（3、4、5、6），ZT表示直头，NC表示带电缆密封圈，(4-6)表示适配电缆外径4-6mm。同一芯数的针型与孔型型号仅第二位字母不同，配套下单时应成对确认。

5芯型号后缀带/B，表示该芯数按B编码供货，与A编码的3芯、4芯、6芯在针位排布上不同，不能混插。表中型号为塑料款标准品；同芯数的金属屏蔽款在型号中增加.PB标识，其余含义相同。

塑料款与金属屏蔽款的取舍

按干扰强度判断

判断依据不是设备大小，而是信号回路周围的干扰源。若接线位置紧邻变频器、伺服驱动器、焊接电源或大功率开关器件，应选全金属屏蔽款；若仅在普通配电柜内、周边为低压控制元件，塑料款即可满足。判断存疑时按屏蔽款配置更稳妥。

轻量化与成本考量

在移动设备、机器人末端、便携仪器上，壳体重量与线束总重会直接影响运动部件的惯量与布线柔性，塑料款在这类结构中的优势明确；批量项目中，塑料款的成本优势也更适合大面积铺开使用。同一台设备上可以两种壳体并用，前提是接口规格与芯数一致。

典型应用场景

微型传感器信号采集

接近开关、光电开关、小型压力与位移传感器普遍采用M8接口，安装位置往往贴近机械结构，可用空间只有几毫米。M8接口外径8mm、直头出线，适合嵌在夹具缝隙或护罩内侧，不干扰机构运动。

AGV与移动设备

AGV小车、移动平台与机器人末端执行器对重量与线束柔性敏感，塑料壳体减轻了运动部件负载，现场自接则便于在车体狭小空间内按实际走线长度自制电缆，减少成品线束的库存压力。

包装机械与输送线

包装机械、输送线上的传感器数量多、分布密集，单点故障的维修时间直接影响产线节拍。现场自接结构允许维修人员只更换损坏的插头而不更换整根电缆，配合螺丝压紧式接线，可在现场完成修复。

常见问题与订购服务

问：插上后设备无信号？先确认针型与孔型是否配对，再复核芯线通断与针位顺序，常见原因是芯线接到错误针位。

问：插不进插座？核对编码是否一致，A编码与B编码不能互插，不要强行旋入。

问：使用一段时间后接触电阻变大？多为镀层磨损或螺丝松动，应重新拧紧并测量接触电阻，超标则更换。

问：电缆入口渗水？检查电缆外径是否在4-6mm范围内，密封套是否旋紧到位。

品质保障与定制

产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。除标准品外，公司接受特殊芯数、特殊编码、特殊电缆材质与长度、特殊防护等级等非标定制需求，订货时说明使用环境与电缆规格即可对接。
