M12小巧型直接头（针型）

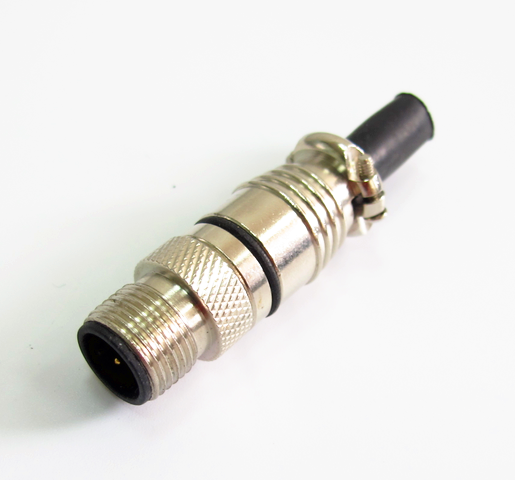

M12小巧型全屏蔽直接头（针型）是上海科迎法电气专为工业现场抗干扰需求开发的传感器电缆连接器：针式直头结构、全金属屏蔽壳体、现场焊接接线，覆盖2芯至12芯配置，适用于变频器、伺服驱动器等存在电磁干扰的工业环境。产品自2006年投入市场，经3000余家客户应用验证，电气性能稳定，可替代进口同类件。

产品定位与核心优势

小巧外形带来的空间余量

所谓小巧型，是指壳体外形比标准款收小一圈，而触点规格与电气指标不变：额定电流、绝缘电阻、防护等级均按同系列标准执行。带来的直接好处是并排安装时不易打架，面板开孔间距可以更紧，机箱内部走线也更从容，适合半导体设备、医疗仪器这类对体积敏感的产品。

全金属屏蔽的定位

壳体采用全金属材质，提供360°电磁屏蔽，屏蔽层与壳体连续搭接，抑制变频器、伺服电机等强干扰源对信号的影响。与塑料款相比，金属壳体同时承担机械强度，长期插拔与轻微磕碰后螺纹不易变形，锁紧手感更稳定。

结构与屏蔽原理

针式接触件

针型为公头，接触件表面镀金，接触电阻≤8mΩ，插合时插入配对孔内，由孔内簧片提供接触压力。镀金层的作用是抗氧化与抑制接触电阻漂移，在含油雾、含硫气氛的车间里比裸铜更耐受，多次插拔后信号仍稳定。

焊杯与接线腔

焊接式采用焊杯结构，杯口便于线芯定位，焊料在杯内润湿后形成包覆，比平面焊点更抗振。芯数多时焊杯间距小，操作需控制焊料用量，避免连锡；装好线束后接线腔由尾盖与密封套收口，把焊点与外部环境隔开。

壳体屏蔽搭接

电缆屏蔽层在接头内被金属壳体环向压接，形成从线缆到壳体的连续通路，中间没有断开点。壳体再与设备地相连，干扰电流才有泄放路径；若屏蔽层只在接头处悬空、设备端也未接地，屏蔽结构等于没有接入回路。

锁紧与密封配合

M12×1螺纹旋紧，插合面由O型密封圈密封，尾部由电缆密封套夹紧外被，两处密封同时受力才达到IP67。旋紧时手感应均匀，偏斜咬合会让密封圈单边受压，另一侧留缝，短时冲洗即可能进水。

规格与型号

芯数与标准型号

型号主体为KYF12J□ZT-NC.PB-X12：KYF12为科迎法M12系列，J为针型，□为芯数，ZT为直头，NC为带电缆密封圈，PB为全金属屏蔽，X12为现场焊接式。选型时最需要确认的是芯数与屏蔽要求，其余为结构标识。

编码类型

标准为A编码，用于传感器与执行器信号；接入总线或工业以太网时可定制B编码、D编码、X型、S型等特殊编码。编码键位方向不同，物理上不能互插，可避免不同协议的接口被误接。选型时按设备说明书标注确认，不要凭外观判断。

电气参数

分芯电气性能

芯数增加后单芯截面受限，载流与耐压指标随之下降，因此高密度型号定位是信号传输。若回路中同时存在动力与信号，应分开走线与接头，避免动力线发热影响信号芯，也避免开关瞬态串入信号回路。

通用参数

焊接工艺要点

温度控制与先镀锡

建议使用恒温烙铁，温度控制在350度左右，先给线芯与焊杯镀锡再焊接，焊接时间尽量短。温度过高或停留过久会烫伤绝缘体与塑件，造成针位偏移；温度不足则焊料不润湿，形成冷焊，外观看着连上，实际一拉就断。

虚焊与连锡防范

高密度焊杯间距小，焊料用量要控制，避免相邻焊点连锡；焊完用放大镜检查一遍，重点看焊点是否饱满、有无气孔与拉尖。多股线芯应先并拢镀锡，防止单根铜丝散开跨到邻位，形成难以察觉的短路。

灌封与固定

焊好后建议做灌封处理，用环氧把焊点固定住，既防振又防潮。焊点长期承受振动容易疲劳开裂，灌封后应力被分散，还能隔断潮气。焊接款装好线束后不宜反复拆装，因此定型与调试阶段就要把接线方案确认清楚。

防护与可靠性

IP67密封实现

插合面依靠O型密封圈，尾部由电缆密封套夹紧线缆外被，插合锁紧后整机达到IP67，可有效防尘防水，适应潮湿、多尘的工业环境。密封套与线径必须匹配，线缆偏细时压不紧，偏粗时密封套被撑变形，两种情形都会让防护失效。

温度与线径适应

工作温度覆盖-25℃~+85℃，可适应多数车间与设备内部温升；电缆外径适配范围Φ2~Φ8mm，常规对应4-6mm与6-8mm，多芯线截面可选0.2、0.25、0.34mm²等。线径超出适配范围时应更换密封套，而不是强行压入。

插拔寿命与抗振

机械寿命≥500次，满足多数设备的检修节奏。金属壳体加螺纹锁紧使接头在持续振动下不易松动；镀金针件在多次插拔后仍保持较低接触电阻，若插拔力明显变松，通常说明配对孔内簧片疲劳，应成套更换而不是单独更换一端。

选型与安装

线材与线径确认

选型时先确认线缆实测外径与芯线截面，再对应密封套规格；需要屏蔽的场合选带屏蔽层的线材，并确保编织层能在接头内被壳体压接。散线端可做浸锡处理，便于焊接并防止铜丝散开，多芯线还应加线号标识。

安装空间与布线

直头出线方向与线缆走向一致，面板外侧空间紧张时占用横向尺寸小；多接头并排安装时，小巧壳体的优势更明显，开孔间距可以压缩。布线时让线缆沿设备框架延伸，避免在接头根部形成锐角弯折，长期弯折会加速护套开裂。

典型应用场景

产品用于工业自动化产线传感器信号连接、伺服电机编码器反馈信号传输、变频器周边抗干扰连接、机器人控制系统信号传输，以及包装机械与输送线的传感器接口。金属壳体带屏蔽，在高速信号传输时能压住串扰，适合信号完整性要求高的工位。

高密度芯数多用于数据总线与多路传感器汇流，例如把一组传感器的信号集中到一个接头引出，或用一根多芯线缆替代多根少芯线缆。半导体设备、医疗仪器的客户对体积与信号完整性都敏感，焊接式配合灌封可以同时满足这两项要求。

常见问题与排查

问：焊接式与螺丝压紧式哪个更可靠？焊接靠焊料冶金结合，信号传输更稳定，但不易反复拆装；压紧式操作快、可重复拆装，但对剥线长度与插线深度依赖较大。高密度芯数空间有限，焊接更现实。

问：焊接时容易出什么问题？主要是虚焊、连锡与温度过高烫坏绝缘体。用恒温烙铁、先镀锡、控制焊料用量，焊完用放大镜复查再灌封，基本可以避免；返修时不要在原焊点反复加热。

问：小巧型比标准款小多少，会影响性能吗？外形更紧凑，但触点规格与电气性能不变，防护等级同样是IP67，主要目的是并排安装时省空间，不影响载流量与绝缘指标。

问：焊好后需要灌封吗？建议灌封。焊点长期受振动容易疲劳，灌胶后既固定焊点又隔绝潮气，工业现场尤其必要；供方也可配合提供灌封方案与材料建议。

问：信号受干扰如何排查？先确认屏蔽层是否在接头内与壳体搭接、设备端是否接地，再检查线缆是否与动力线并行、芯线是否按针位焊对，最后核对配对端的编码与针孔形式是否一致。

品质保障与定制服务

产品通过CE/LVD、CE/EMC、IP67认证，企业通过ISO9001:2015质量体系与IATF16949:2016汽车行业质量体系认证，所有材质符合ROHS环保指令要求。出厂前做导通与绝缘测试，焊接质量按工艺标准控制，批量生产一致性有保障；产品可替代进口，已多次出口欧美、东南亚与中东市场。

可接受非标定制：特殊编码（B/D/X/S型）、特殊芯数、特殊电缆长度、特殊材质与特殊防护等级，也可按需配套线束与灌封处理。定制前请提供针位定义、线材规格与安装空间限制，便于一次性把结构定准。
