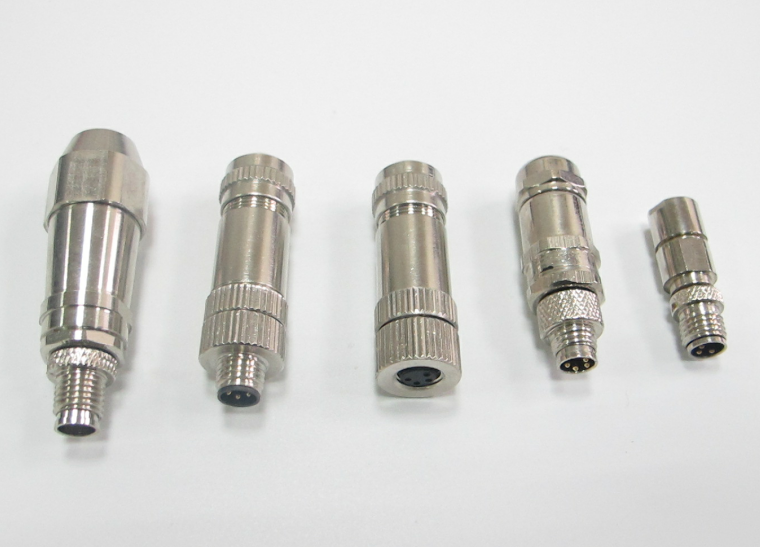

M8全金属针型直头连接器

M8全金属屏蔽针式直头现场自接线连接器是上海科迎法电气自主研发并批量生产的工业级传感器/执行器圆形连接器。产品采用M8×1螺纹锁紧、针式（公头）直头结构，全金属外壳，用户可在现场自行接入电缆，通过螺丝压紧或焊接方式完成芯线连接，出口适配φ4-6mm电缆。整机防护等级达IP67，所有材质符合ROHS环保指令要求，通过CE/LVD、CE/EMC认证，公司通过ISO9001:2015及IATF 16949汽车行业质量体系认证。

该产品自2006年推出以来，经过数千家客户的实际应用验证，质量稳定可靠，可替代进口同类产品。它的核心价值在于把小型化接口与完整屏蔽能力放在同一只连接器上：M8接口外径小、占用空间少，而全金属壳体又提供了360°连续屏蔽，因此特别适合变频器、伺服驱动器、焊接设备等强电磁干扰环境中的传感器信号传输。

产品定位与核心优势

在M8金属连接器系列中，该型号承担的是“小型化接口 + 强抗干扰”这一组合需求。工业现场的传感器信号多为毫伏级或小电流信号，一旦周围存在变频器、伺服驱动器、焊接电源等干扰源，未屏蔽的塑壳连接器容易把干扰引入信号回路，表现为数值跳动、通信丢包或误动作。全金属屏蔽款的壳体本身构成屏蔽腔体，把插针包覆在连续的金属面内，这是它区别于塑料款的根本所在。

从使用角度看，现场自接结构减少了预制电缆的长度限制：用户按现场实际距离准备电缆，不必为固定规格的成品线束迁就布线，从而减少线束浪费与库存压力，也便于后期维修更换单只插头。

结构组成与工作原理

一只完整的连接器由锁紧螺套、全金属壳体、绝缘芯件、镀金插针、前端O型密封圈与尾部电缆密封套组成。插合时螺纹旋紧，密封圈与插座端面压紧形成密封；同时金属壳体与插座金属件互相搭接，把电缆屏蔽层、壳体与设备地连成一条通路，屏蔽与密封在同一动作中完成，这也是螺纹锁紧结构在工业连接器中被长期采用的原因。

全金属屏蔽腔体

壳体为全金属结构，形成把插针完全包覆在内的屏蔽腔体，外部干扰电场难以穿透到信号针，内部信号也不易向外辐射。相比塑料壳体，金属腔体在高频段的屏蔽连续性更好，插合后屏蔽层与壳体实现360°连续导通，屏蔽效能不会因接触中断而出现缝隙。

镀金插针与接触件

接触件表面镀金，接触电阻≤8mΩ。镀金层的作用是降低接触电阻并抑制氧化，使多次插拔后仍能保持稳定接触。插针与孔型插座对插时依靠针体弹性变形产生接触压力，压力过小会增大接触电阻，过大则加速镀层磨损，因此插针的圆度与镀层均匀性直接决定电气寿命。

M8×1螺纹锁紧机构

锁紧依靠M8×1细牙螺纹，螺距小、自锁性好，在振动环境中不易松脱。旋紧后螺套把插头与插座端面压合，密封圈同时受压，因此锁紧力既是机械固定的来源，也是密封的驱动来源。现场安装应旋紧到位，但不要借助加力杆过度施力，避免螺纹与壳体受损。

编码与防误插

标准配置为A编码，也可选B编码。编码差异体现在插针排布与凹槽位置，不同编码之间无法强行插合，从结构上避免误插造成的针脚损坏与设备短路。订货时应确认设备端插座的编码，避免插头与插座编码不一致而无法对插。

关键参数与规格表

下表列出该型号的常规指标，供选型对照。表中数值为标准品的设计值与实测值，特殊芯数、特殊电缆外径等需求可另行确认。

额定电流与额定电压随芯数变化：3芯为4A/60V，4-6芯为1.5A/30V。若负载电流接近上限，应优先按3芯结构选型或改用更大规格系列，并留出余量；冲击电压800V与污染等级3、电涌类别Ⅱ共同界定了该连接器适用的电气环境等级。

材料与制造工艺

壳体与表面镀层

壳体选用金属材料并做表面镀镍处理，镀层的作用是隔绝空气与水分、抑制基体氧化，同时保持壳体的导电连续性，使屏蔽效能不会因表面氧化而衰减。壳体在装配前按批次抽检镀层附着力与外观，避免起皮、露底等缺陷影响屏蔽与耐蚀表现。

绝缘芯件与装配

绝缘芯件采用耐温工程塑料注塑成型，把插针按编码位置固定，保证针间距与同心度。芯件尺寸的稳定性直接影响插合手感：芯件偏心会使插针受力偏斜，长期使用易造成接触不良。装配完成后逐只做通断检查，确认每根针位与芯线编号一一对应。

出厂电气与密封检测

成品按批次进行接触电阻、绝缘电阻、耐压与通断测试，接触电阻要求≤8mΩ，绝缘电阻≥500MΩ；密封性以抽样方式验证，确保插合锁紧状态达到IP67。检测记录随批次留存，便于质量追溯与问题定位。

防护与可靠性

IP67密封结构

IP67表示完全防尘，并可在规定条件下短时浸水而不进水。密封由前端O型圈与尾部电缆密封套共同完成：前端负责插合界面，尾部负责电缆入口，两者缺一不可。若电缆外径与密封套适配范围不符，尾部往往成为最先渗水的位置。

耐温与耐腐蚀

工作温度范围-25℃至+85℃，覆盖大多数室内外工业现场。镀金接触件与镀镍壳体具备良好的抗氧化与耐腐蚀能力，在潮湿、含油雾的车间环境中仍能保持接触稳定。若长期处于高湿或冲洗环境，建议在电缆入口外加防护措施。

抗振动与机械寿命

机械寿命大于500次插拔循环。细牙螺纹锁紧加上端面压合，使连接器在设备振动下不易松动；但镀金层在每次插拔中都承受摩擦，因此现场应避免带电插拔与斜插，在强振动场合可配合防松结构使用。

现场接线与安装指导

电缆剥线与芯线处理

按密封套适配的φ4-6mm选择电缆，剥除外被时保留足够长度的屏蔽层用于汇接，芯线按0.2mm²、0.25mm²、0.34mm²等规格匹配端子孔径。剥皮长度以端子孔深度为准：过长会使裸铜外露形成短路风险，过短则压接不实。

螺丝压紧式接线

螺丝压紧式的操作顺序是芯线插入端子孔、拧紧压紧螺丝、逐个复核通断。这种方式不需要焊接设备，适合现场抢修与小批量装配。拧紧应使用合适规格的螺丝刀，扭力过大会压断细芯线，过小则接触电阻偏大。

焊接式接线与屏蔽接地

焊接式采用焊杯结构，焊点饱满、抗振动性能更好，适合批量预装。屏蔽电缆的屏蔽层应汇接到壳体，形成360°连续屏蔽；若屏蔽层悬空，屏蔽效能会大幅下降，甚至因天线效应引入干扰。屏蔽接地建议在设备侧单点汇接，避免形成地环路。

型号命名与订购信息

型号代码含义

型号以KYF8开头表示科迎法M8系列，J代表针型、K代表孔型，其后的数字为芯数，ZT表示直头，NC表示带电缆密封圈，PB表示全金属屏蔽，(4-6)表示适配电缆外径4-6mm。

订购时应明确芯数、针型或孔型、是否屏蔽、电缆外径与接线方式；有特殊要求时说明尾端处理方式（电缆尾端浸锡、配RJ45或各类接头、热缩管封口）、电缆外被材质与颜色，以及屏蔽型与非屏蔽型配置。上表仅列标准品，非标结构需另行确认图纸与交期。

与M12连接器的对比选型

尺寸与载流能力差异

M8与M12同属圆形螺纹连接器，差别主要在接口尺寸与承载余量。M8外径8mm、常用2-6芯，3芯额定4A，适合小信号与小功率回路；M12接口更大、针位更多，载流能力与芯数余量更高。安装位置紧凑、信号电流小的场合优先选M8，需要更多芯线或更大电流时选M12。

选型判断要点

建议的判断顺序是：先确认设备端是针型还是孔型插座，再确定所需芯数与编码，然后判断现场是否存在强干扰以决定是否选屏蔽款，最后确认电缆外径与出线方向。按此顺序推进，可避免先定型号再反复修改接口造成的返工。

典型应用场景

变频器与伺服系统

在变频器、伺服驱动器附近，空间被功率器件与散热结构占满，接线位置往往离干扰源很近。全金属屏蔽款在这种位置的优势最为明显：屏蔽腔体阻隔电场干扰，细牙螺纹保证长期振动下不松动，适合编码器、接近开关等信号回路的连接。

现场总线节点

Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN等总线系统的节点连接对屏蔽连续性要求较高，屏蔽层一旦断开，通信误码率会明显上升。这类节点建议使用带屏蔽的针型或孔型成品，并保证屏蔽层与壳体可靠导通。

机床、机器人与焊接设备

机床、机器人、焊接设备及汽车制造线等场合振动与粉尘同时存在，连接器需要兼顾密封与抗振。IP67加全金属壳体可覆盖这类环境；在焊接设备旁还应缩短电缆悬空长度，减少电缆摆动对插合界面的拉扯。

常见问题与储运服务

问：插合后信号时断时续怎么办？多数与芯线压接不实或插针偏斜有关，应先复核通断，再检查插针是否变形、螺钉是否松动。

问：接上屏蔽层后干扰反而变大？通常是屏蔽层多点接地形成地环路，改为设备侧单点汇接即可改善。

问：尾部出现进水痕迹？多为电缆外径小于密封套适配范围，更换匹配外径的电缆或加装密封过渡件。

问：螺纹旋不进？先检查螺纹内是否有异物或斜插造成的损伤，不可强行加力，以免壳体与针位变形。

问：插拔力明显变大？说明插针或孔型已磨损、镀层剥落，应整只更换而非继续使用。

包装、储运与定制

产品以单只或成套方式包装，插针端带保护帽，避免运输中受挤压变形；储存应置于干燥环境，避免长期暴露在高湿与腐蚀性气体中。一般数量订货为现货或3天内发货，产品已多次出口欧美、东南亚、中东市场。除标准品外，公司接受特殊芯数、特殊编码、特殊电缆外径与外被材质、屏蔽与非屏蔽配置等定制需求。
