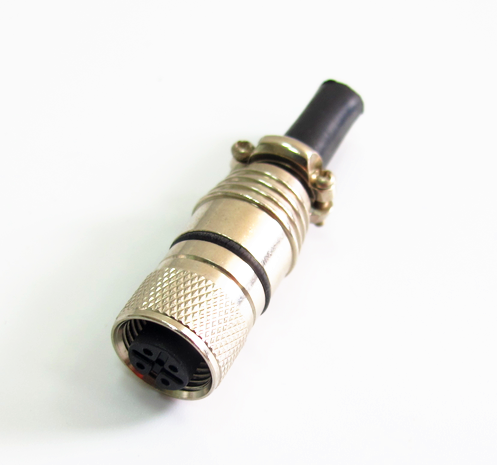

M12小巧型全屏蔽直接头（孔型/焊接式）

产品定位与小巧型屏蔽直头

M12小巧型全屏蔽直接头（孔型/焊接式）是科迎法针对高密度信号与紧凑安装设计的M12电缆连接器。直头出线、全金属屏蔽壳体、孔式（母头）接触件、现场焊接接线，对应型号族为KYF12K□ZT-NC.PB-X12。它要解决的是两组矛盾：一是柜内空间紧、连接器要并排布置；二是周边有变频器与伺服，信号不能被干扰。

壳体外形比标准款小一圈，多只并排安装时不互相占位；内部采用焊接式触点，芯数越多优势越明显——螺丝压紧式的触点周围需要留出工具操作空间，焊接式只需一个焊杯，同样壳体尺寸内可以布置更多触点，12芯这类高密度配置因此仍能保持小巧外形。

产品自2006年投入市场，经3000余家客户实际应用验证，电气性能稳定，可替代同类进口件。适用芯数2至12孔，编码标准为A编码，B、D、X、S型可定制。

结构组成与屏蔽原理

孔型接触件

孔式接触件内壁经弹性设计，插针进入后靠弹性变形维持接触压力，表层镀金，接触电阻≤8mΩ。孔型插头对接针型插座或针型设备接口，极性必须相反。焊接式的焊杯与插孔一一对应，焊杯位置固定，接线时按针位图逐芯确认，避免相邻焊杯连锡。

全金属屏蔽壳体

壳体为全金属材质，提供360°电磁屏蔽，抑制变频器、伺服电机等强干扰源对信号的影响。屏蔽是串联结构：电缆屏蔽层—壳体—配对插座外壳—设备地，四段连续才有效。剪短屏蔽编织层、尾盖未锁紧、插座不屏蔽，都会让屏蔽形同虚设。

直头出线与紧凑外形

直头的线缆沿接口轴向引出，走线方向单一、柜内布线整齐，适合插头正前方有净空的面板。紧凑外形把这部分净空压到最小，多只连接器成排安装时，相邻插头之间仍能留出拆卸手指的空间。若面板侧壁没有净空，则应改选弯头款。

关键参数与规格

芯数与型号

电气性能

通用参数

焊接式接线工艺

焊杯结构与操作要点

焊杯是嵌在插芯后部的杯状焊点，芯线插入杯内焊接，焊料在杯内形成完整包覆。建议使用恒温烙铁，温度控制在350℃左右，芯线先镀锡再焊接，焊接时间短、焊点光亮，避免冷焊与虚焊。温度过高或时间过长会烫伤插芯绝缘体，造成针位偏移甚至短路。

灌封与固定

焊完后建议做灌封处理，用环氧胶把焊点固定，既防振又防潮。焊接式一旦装好不建议反复拆装，因此定型与调试阶段应先确认接线方案；批量生产时焊接质量靠工艺标准控制，出厂前逐只做导通与绝缘测试，一致性能得到保证。

剥线长度按焊杯深度控制，一般以芯线露出焊杯口约一个线径为宜，太长会在焊杯外形成锡瘤、太短则焊不透。多芯线剥线后按色码排好顺序再逐一焊接，避免边焊边找线；焊杯间距很小时，可用耐高温胶带临时隔离相邻焊杯，减少连锡风险。焊接环境应保持通风，助焊剂残留要用专用清洗剂清除，残留物在潮湿环境中会缓慢腐蚀焊点。

防护与可靠性

IP67与耐温

插合面由O型密封圈压缩密封，尾部由电缆密封套压紧护套，插合锁紧后整机防护等级达到IP67，可防尘并承受短时浸水。工作温度-25℃~+85℃，覆盖多数车间与设备舱工况；超出该区间应提前确认绝缘材料与护套的耐温等级。密封成立的前提是螺纹旋合到位与线径匹配。

抗振与寿命

焊接连接没有可松动的螺丝，抗振性能优于压接式，配合灌封后焊点不承受相对位移，适合伺服机构、机器人关节与移动设备。机械寿命≥500次插拔，金属壳体的插拔力稳定，长期使用后接触电阻变化小；若现场振动持续且幅度大，应同时检查线缆固定与护套选型，而不是只依赖接头本身。

安装与接线指导

面板开孔与并排布置

直头连接器插在面板插座上，安装前量出插座端面到柜内障碍物的轴向距离、以及相邻插头的中心距。小巧型的意义在于并排时每只占用更小的圆周空间，但拆卸仍需手指空间，中心距不要压到极限；面板开孔与插座规格以配对插座的要求为准，不要按插头外形推算。

屏蔽接地与走线

屏蔽层在柜内一端与设备地就近连接，避免两端接地形成地环路；连接点要低阻，不能只搭一根排流线。直头出线方向单一，线缆应沿桥架或扎带固定，避免插头根部承受线缆自重与拖拽，这是延长使用寿命最直接的做法。

型号命名与选型对照

编码规则

焊接式与压接式对照

冷压靠机械挤压，操作快、可重复拆装；焊接靠焊料冶金结合，信号传输稳定但不易反复拆。高密度芯数用焊接更现实，12芯以上基本推荐焊接。小巧型与标准款的触点规格和电气性能相同，防护等级同为IP67，差别只在外形与安装密度，不影响载流量与绝缘指标。

同一台设备上常见两种接法并存：调试频繁、线长待定的接口用压接式或预注电缆款，定型后的高密度接口用焊接式。这样做的好处是备件结构简单，坏一只换一只，不会因为一个接口的接法把整机线束方案锁死。

典型应用场景

高密度与抗干扰场合

用于工业自动化产线传感器信号连接、伺服电机编码器反馈、变频器周边抗干扰连接、机器人控制系统信号传输、包装机械与输送线传感器接口。12芯多用于数据总线与多路传感器汇流，金属壳体在高速信号传输时能压住串扰，适合半导体设备、医疗仪器等对体积与信号完整性都敏感的设备内部。

若设备面板侧壁没有轴向净空，应改选弯头款；若需要频繁现场改线、线长不确定，则应选现场自接线式或预注电缆款。焊接款适合定型后批量生产，调试阶段建议先用样件验证针位与线序，再批量焊接。

从设备厂的角度看，这款接头适合作为标准件纳入物料清单：一只接头覆盖2至12孔，配套不同线径的密封套，产线按BOM领料即可，不必为每种线长单独建料号。维修时更换整只接头，现场只需重新焊接一次，比更换整根成品线更容易控制停机时间。

常见问题与排查

焊接常见缺陷

主要是虚焊、连锡与温度过高烫坏绝缘体。建议恒温烙铁、先镀锡、焊后用放大镜逐点检查，再灌封。新手焊三五根即可上手，关键是控制温度与时间，不要用大功率烙铁直接怼焊杯。

焊后是否必须灌封

强烈建议灌封。焊点长期受振动容易疲劳，灌胶后既固定焊点又防潮，工业现场尤其必要。厂家可提供配套灌封方案，灌封后防护与可靠性明显提升；不灌封时应确保线缆固定良好、无持续振动。

小巧型影响性能吗

不影响。外形紧凑但触点规格与电气参数不变，防护等级同为IP67，载流量与绝缘指标与标准款一致。缩小的是外壳与安装占位，不是接触件与爬电距离。

12芯用于什么场合

多路信号加少量供电，或数据总线的分支汇流。芯数选择按实际信号路数核定，选多了浪费、选少了不够用；针位定义应在图纸上固定，避免不同批次线序不一致。

接受非标定制：特殊编码（B/D/X/S型）、特殊芯数、特殊电缆长度、特殊材质及特殊防护等级。产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015与IATF16949:2016体系认证，材质符合ROHS要求；已多次出口欧美、东南亚与中东市场，可替代同类进口件。
