矿用8孔钢丝编织橡胶护套连接器_8芯多信号_双层钢丝编织插头

8孔钢丝编织橡胶护套矿用连接器 双层钢编蓝色胶管

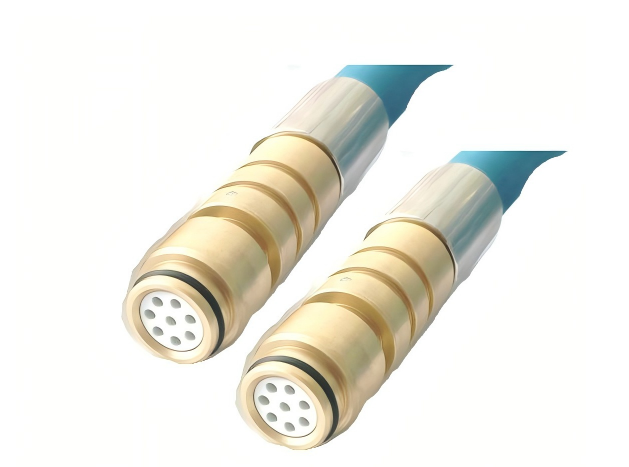

8孔钢丝编织橡胶护套连接器是上海科迎法电气为煤矿井下恶劣工况研制的高强度多芯矿用插头。产品为双端预制软线护套线 8 孔插头，用于电液控制系统中设备与设备之间的连接。预制电缆采用矿用专用钢丝编织橡胶护套与矿用专用蓝色电缆，长度可按需生产 2 米、3 米、4 米、5 米等，产品外形可根据用户实际需要定制，主要适用于郑煤机系统、EEP 系统等主流电液控制系统。产品具有抗 EMC 与阻燃特性，密封性好，可在环境条件最恶劣的区域可靠工作。安标号 MIA200363。

连接器采用 8 芯全插孔结构，配合防爆双层钢丝编织蓝色胶管，机械强度大幅提升，能够承受井下拉扯、碾压、冲击与频繁弯曲。不锈钢扣件与钢编管转接头把钢丝编织层锁紧在接头端，单端插合长度 58mm。防爆等级 Exibl 本安型，防护等级 IP67，最大工作电压 36.0VDC，最大工作电流 0.2A，连接器直流电阻 ≤12.8Ω/km，分布电容 ≤0.06μF/km，分布电感 ≤0.8mH/km。安标型号 LCYVB-8，符合 RoHS 环保指令与 CE 指令，企业通过 ISO9001 质量体系认证。

产品定位与核心优势

双层钢丝编织护套抗损伤

与普通橡胶护套相比，本产品的电缆增加了双层钢丝编织增强层。钢丝层夹在内护套与外护套之间，直接承担轴向拉力，并抵抗尖锐煤块、支架边角的挤压与切割。不锈钢扣件把编织层压紧在钢编管转接头上，拉力经钢丝层传入金属接头，不再作用在内部线芯与密封层，这是它与普通护套 8 芯线在结构上的根本差异。

钢丝编织层同时是屏蔽层，360° 包覆线芯，对井下变频器、支架控制器与通信设备产生的电磁干扰形成连续屏蔽。护套外层为矿用蓝色阻燃橡胶，耐油、耐磨、抗老化，离火即熄。机械强度与屏蔽能力由同一层结构实现，是钢丝编织版本区别于普通版本的直接价值。

8芯全孔，多信号容量

8 个插孔按圆形分布，7 个在外围、1 个在中心。相比 3 芯、4 芯连接器，8 芯可同时传输多路控制信号、传感器信号与通信信号，一根连接器替代多根单芯或两芯线，布线数量与接头数量同步减少。

需要明确的是，本产品最大工作电流为 0.2A，定位是多路信号传输，不以大电流供电为主。若回路需要 3A 级供电，应选用 4 芯等以电源为主的型号；选型时不能只看芯数多少，而要先看每芯的电流需求。

产品为双端预制成品，两端插头均在工厂完成装配与硫化，现场无需焊接、压接或组装，直接插拔即可使用。这一结构省去了井下接线环节，避免因手工接线造成的芯位错接与密封破坏，也把安装时间压缩到插合与拧紧螺母两步。

结构组成与工作原理

两端8孔矿用插头

每根连接器两端各有一个 8 孔插头，壳体为铜合金，内部装 8 个孔型接触件、不锈钢扣件、钢编管接头、锁紧螺母与 O 型圈。两端对称，规格一致，使用时不分方向。插头端设定位键槽，对接方向唯一；单端插合长度 58mm，插合后锁紧螺母拧紧，保证插合面贴合与密封到位。

不锈钢扣件与钢编管接头

不锈钢扣件是钢丝编织版本的关键零件。它把电缆端部的钢丝编织层收紧并固定在钢编管接头上，形成机械锁紧，使拉力沿钢丝层传递到金属壳体。扣件为不锈钢材质，井下潮湿环境中不易锈蚀，长期受力不松脱。若扣件松动，拉力会转由线芯与密封层承担，护套易被拉脱、密封易失效，因此日常检查应重点看这一部位。

双层钢丝编织蓝色胶管

电缆由内到外分为三层：内层为 8 芯绝缘线芯，中层为双层钢丝编织增强兼屏蔽层，外层为矿用专用蓝色阻燃耐油橡胶护套。内层线芯负责信号传输，中层承担拉力与屏蔽，外层抵抗磨损、油污与老化。三层结构使电缆同时具备柔韧性与抗损伤能力，适应井下反复移动与弯曲的布线方式。

O型圈与硫化双重密封

插合界面靠 O 型圈实现径向密封，尾部靠高温硫化成型把电缆护套与插头尾部橡胶密封料融合为一体。两道密封分别封住插合缝隙与尾部界面，形成无缝、无间隙的整体结构。相比压接或灌胶，硫化连接的防水性能与机械强度更高，也是 IP67 能够长期保持的前提。硫化界面若出现鼓泡或开裂，水会沿护套与接头之间的间隙渗入，是井下进水的常见来源。

8芯接触件组件

接触件为铜合金精密加工后镀金，8 个孔按圆形均匀分布。插孔弹性好、接触正压力大，与针型插座插合后接触电阻小。镀金层抑制氧化，适应井下潮湿与含硫气氛，多次插拔后接触性能仍稳定。孔位经尺寸筛选，插合力一致，避免个别孔过紧导致插针受损。

关键参数与规格表

参数总表

下表汇总 8 孔钢丝编织连接器的芯数、电缆结构、机械尺寸、电气参数与认证信息，选型时可与设备接口逐项核对。

表中 58mm 为单端插合长度，布线时应据此预留插头活动空间；0.2A 与 36.0VDC 界定了信号回路的电气边界，选型时不得按电源线的负载能力套用；≤12.8Ω/km、≤0.06μF/km、≤0.8mH/km 三项参数决定多信号长距离传输的衰减与串扰水平。

材料与制造工艺

铜合金壳体与镀金接触件

插头壳体为铜合金，机械强度高、耐腐蚀，可承受插拔与侧向撞击。接触件同样为铜合金镀金，插孔弹性与导电率兼顾。壳体与接触件之间由绝缘件隔开，8 个芯位相互独立，避免相邻信号串扰。

钢编层锁紧与硫化成型

制造时先把 8 芯线芯按芯位接入接触件，再将钢丝编织层套入钢编管接头，用不锈钢扣件压紧锁死，最后在尾部高温硫化，使护套、密封料与接头融为一体。工序中需同时保证三项：芯位对应正确、钢丝层锁紧到位、硫化界面无气泡。成品经高低温、潮湿、振动与拉力试验，并逐件做导通与绝缘检测后入库。

防护与可靠性

Exibl本安型防爆

防爆等级为 Exibl 本安型，符合 GB3836.4 本安型防爆标准，适用于煤矿井下 I 类爆炸性气体环境（甲烷、煤尘）。本安电路把能量限制在安全范围，短路或故障时不会产生足以引燃瓦斯与煤尘的电火花或热效应。产品持有 MA 安标证书，安标号 MIA200363，安标型号 LCYVB-8。

IP67与双重密封

IP67 表示完全防尘，并可在常温常压下短时浸水而不进水。插合面 O 型圈与尾部硫化密封共同构成两道屏障，前者阻止水汽沿插合缝隙进入，后者阻止水沿电缆界面渗入。两端插头都锁紧到位时密封才成立，单端悬空应加盖保护；与规格不匹配的插座硬插会压不紧 O 型圈，防护等级随之失效。

钢丝屏蔽与阻燃

双层钢丝编织层连续包覆线芯，形成低阻抗屏蔽路径，抑制井下电气设备的传导与辐射干扰，多路信号在同一根电缆内传输时不易相互串扰。外护套为矿用阻燃橡胶，离火即熄，符合煤矿阻燃要求；耐油配方适应液压油与乳化液浸泡，长期使用不硬化、不开裂。

芯位分布与接线

8芯圆形编号

8 个插孔按圆形分布，编号 1 至 8：1 号右下、2 号左下、3 号左中、4 号左上、5 号上中、6 号右上、7 号右中、8 号中心。两端插头对称设计，线序一一对应，对接后同号直通，插上即用。接线前应按编号核对两端，避免因错位造成信号错接。

结构层次与装配顺序

插头从前端到尾部依次为：工程塑料安装板，用于面板安装固定；丁晴橡胶 O 型圈，用于插合界面密封；铜合金壳体，作为主体结构件；不锈钢扣件，用于锁紧钢丝编织层；防爆双层钢丝编织蓝色胶管，作为电缆主体。装配顺序决定密封与抗拉效果，现场不得拆解重装。

选型指南

按工况强度选护套

固定设备、受力较小的位置，普通护套 8 孔连接器即可满足，重量轻、成本低；移动频繁、受力较大、环境恶劣的位置，应选钢丝编织版本，虽然重量与成本略高，但抗拉、抗挤压、抗弯曲疲劳能力更强，故障率更低；采煤机随机电缆、频繁弯曲部位等极端工况，可联系厂家评估更高强度的定制方案。判断是否需要钢编版本，可先看电缆是否长期悬空、是否被支架反复挤压、是否随设备移动，三者占其二即应优先选用钢编护套。

长度、芯数与兼容性

长度按设备间距选，标准 2 米与 5 米，3 米、4 米可定制。钢丝编织电缆比普通电缆硬，弯曲半径更大，布线时应留出余量并避免急弯。8 芯适合多路信号；若只需 2 至 3 路，可选芯数更少的钢丝编织型号；若单芯电流超过 0.2A，应改用电源型连接器。订货前核对接口尺寸、芯数与线序，确认与郑煤机系统、EEP 系统匹配。产品属易损件，建议按使用量储备备品。

安装、使用与维护

插拔步骤

（1）确认两端设备断电；（2）取下保护盖；（3）对准定位键槽，将 A 端沿轴向缓慢插入设备插座；（4）插到底后拧紧锁紧螺母，确认密封到位；（5）同法连接 B 端；（6）两端检查无误后通电。严禁带电插拔；不得侧向用力或晃动；拔出时先松开锁紧螺母，不得硬拉电缆。

检查与保养

使用前检查壳体有无变形、裂纹、磕碰，不锈钢扣件与钢编管接头有无松动、变形、锈蚀，接触件有无氧化、异物，护套有无破损、划伤、鼓包、钢丝外露，硫化连接处有无开裂、鼓泡。维护时清洁接触件、紧固松动部位、更换老化密封件；长期不用应加盖、按弯曲半径盘好电缆，存放在干燥清洁环境；建立台账记录使用位置与更换情况。

应用场景与常见问题

支架与移动设备连接

主要用于液压支架电液控制系统中支架控制器之间、控制器与功能模块之间的多信号连接。支架移架、推溜时电缆反复拖拽与挤压，钢丝编织护套承担拉力与磨损，寿命明显优于普通护套。采煤机、刮板输送机、转载机等移动设备同样适用；多路传感器信号汇集到采集模块时，8 芯容量与屏蔽能力可保证多路信号稳定传输。产品兼容郑煤机系统、EEP 系统，可直接替换原装 8 芯连接线。

常见问题解答

井下淋水大、煤尘多、油污重、空间狭小的区域，普通连接器常因机械损伤或密封失效而频繁故障。钢丝编织护套把机械损伤挡在外层，硫化密封把水挡在界面之外，使连接器在最恶劣区域仍能长期工作，减少停机维护时间。对于端头支架、过渡支架等受力集中的位置，钢编版本的更换周期通常更长。

问：与普通护套 8 芯线有何区别？答：电缆增加双层钢丝编织层，抗拉、抗挤压、抗弯曲疲劳与屏蔽能力更强，重量与成本略高。问：钢丝编织插头能配普通 8 孔插座吗？答：插头端接口尺寸与芯位布局一致，可与普通 8 孔矿用插座配套，差别在电缆部分。问：能否自行裁短？答：不建议，钢丝层锁紧与硫化密封需专用工艺，自行裁接会降低防护与强度。问：为什么电流只有 0.2A？答：本产品定位多路信号传输，供电回路应另选电源型连接器。问：使用寿命多长？答：取决于工况与维护，固定安装可用数年，恶劣工况下钢丝编织版本仍优于普通护套，需定期检查及时更换。
