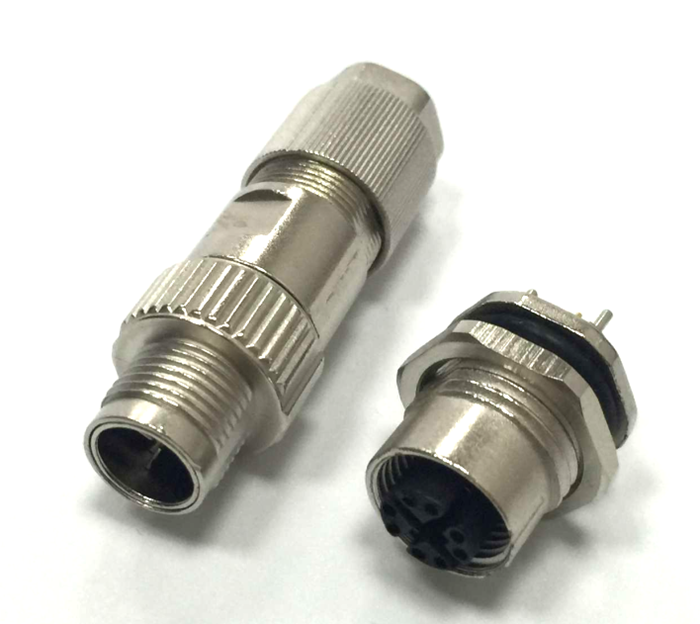

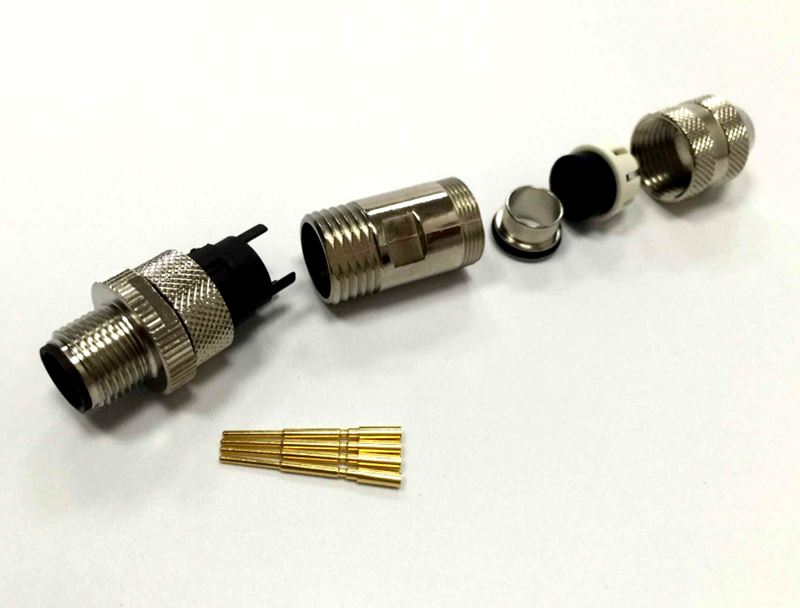

M12防爆型连接器全金属多芯系列

M12防爆型连接器全金属多芯详细介绍

防爆标志：Ex ec IIC T6 Gc；Ex tc IIIC T80℃ Dc

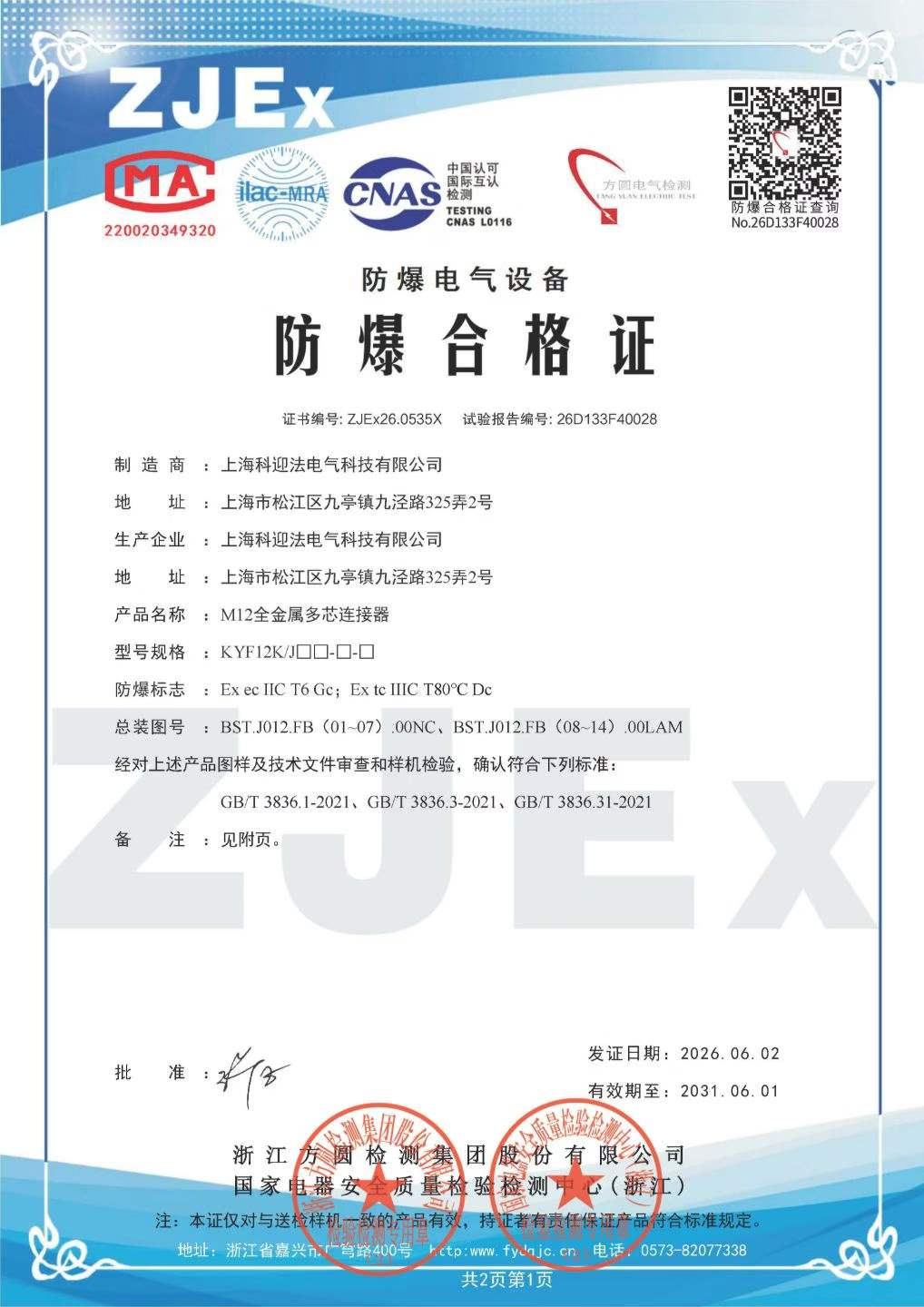

证书编号：ZJEx26.0535X

试验报告编号：26D133F40028

产品概述

M12防爆型连接器全金属多芯系列是科迎法电气自主研发的防爆连接器产品，已通过国家防爆电气产品质量监督检验中心认证，取得防爆合格证。该M12防爆型连接器采用M12×1标准工业接口，全金属壳体结构，在标准M12连接器基础上增加防爆密封设计，适用于存在爆炸性气体或可燃性粉尘的危险场所。

M12防爆型连接器全金属多芯系列覆盖3芯至17芯多种配置，支持A编码、B编码、D编码三种防插错编码类型，适配传感器信号传输、现场总线通信、工业以太网连接等多种应用场景。作为科迎法M12防爆型连接器系列的核心产品，与KYF7/8系列共同满足不同接口规格的防爆连接需求。

适用标准

• GB/T 3836.1-2021《爆炸性环境 第1部分：设备 通用要求》

• GB/T 3836.3-2021《爆炸性环境 第3部分：由增安型“e”保护的设备》

• GB/T 3836.31-2021《爆炸性环境 第31部分：由防粉尘点燃外壳“t”保护的设备》

防爆说明

M12防爆型连接器全金属多芯系列具备以下防爆能力：

Ex ec IIC T6 Gc（气体防爆）：增安型防爆，适用于2区爆炸性气体环境。IIC代表气体组别（含氢气、乙炔等），T6为温度组别（最高表面温度≤85℃），Gc表示设备保护级别。增安型防爆原理是在正常运行条件下不会产生电弧或火花，通过加强绝缘、降低温度、提高防护等级等额外措施来提高安全性。M12防爆型连接器全金属多芯系列采用增安型防爆设计，确保在危险区域安全运行。

Ex tc IIIC T80℃ Dc（粉尘防爆）：防粉尘点燃型外壳，适用于21区、22区可燃性粉尘环境。T80℃表示外壳最高表面温度不超过80℃，Dc为设备保护级别。M12防爆型连接器全金属多芯系列同时满足粉尘防爆要求。

核心技术参数

型号说明

KYF12K/J□□-□-□

• KYF12：科迎法M12系列（M12防爆型连接器）

• K/J：孔型（母头）/ 针型（公头）

• □□：芯数（03、04、05、06、08、12、17）

• □：编码类型（A、B、D）

• □：出线方向（直头/弯头）

M12防爆型连接器全金属多芯产品特点

双重防爆认证：M12防爆型连接器全金属多芯系列同时具备气体防爆（Ex ec IIC T6 Gc）和粉尘防爆（Ex tc IIIC T80℃ Dc）双重能力，适用于气体和粉尘混合存在的危险场所。

M12标准工业接口：M12×1螺纹锁紧配合O型密封圈，在泵、压缩机等振动环境中不会松脱，连接可靠。M12防爆型连接器采用工业自动化领域最通用的接口标准，配套性好。

全金属壳体：机械强度高，抗振耐腐蚀，适用于工业现场恶劣环境。全金属结构同时具备良好的电磁屏蔽效果，M12防爆型连接器在抗干扰方面表现优异。

多种芯数配置：M12防爆型连接器提供3芯至17芯可选，适配传感器、电磁阀、现场总线、工业以太网等多种信号传输需求。

编码类型可选：A编码用于传感器和执行器信号，B编码用于Profibus现场总线，D编码用于Profinet工业以太网。

IP67高防护等级：有效防尘防水，可耐受短时浸水，M12防爆型连接器可定制IP68长期浸水版本。

适用场景

M12防爆型连接器全金属多芯系列适用于化工车间、石油炼化、制药厂、加油站、燃气场站、锂电池车间等存在易燃气体（2区）或可燃性粉尘（21区、22区）的危险场所：

• 压力传感器、温度传感器、流量传感器的信号连接

• 防爆区域阀门位置反馈信号传输

• 防爆LED照明及仪表通信线路连接

• 小型电磁阀、气动阀的控制信号传输

• Profibus、CANopen等现场总线通信连接

• 现场仪表与PLC控制柜之间的信号互联

M12防爆型连接器与普通M12连接器的区别

使用限制与注意事项

1. 配套使用：M12防爆型连接器插头与插座仅配套使用，不能单独使用，不可与其他品牌混用。

2. 密封件维护：密封件的修理或替换应联系制造商，不可自行更换非原厂密封件。

3. 禁止带电操作：严禁在带电状态下插拔M12防爆型连接器。

4. 密封圈检查：安装前确认O型密封圈在位、无扭曲。

5. 电缆匹配：确认电缆外径与密封胶圈规格匹配。

科迎法·资质概览

• 20年电气连接制造厂家（始于2004年）

• ISO9001:2015质量管理体系认证

• IATF16949:2016汽车行业质量体系认证

• M12防爆型连接器全金属多芯防爆合格证编号：ZJEx26.0535X

• M12防爆型连接器KYF7/8防爆合格证编号：ZJEx25.2598X

• 国家高新技术企业、上海市专精特新中小企业

• 60余项专利，自建实验室，双工厂布局

M12防爆型连接器的认证体系与选型注意事项

M12防爆型连接器是我们科迎法的重点产品线之一，已经通过国家防爆电气产品质量监督检验中心认证，取得防爆合格证。这款产品的核心价值在于：在保持M12标准工业接口的前提下，增加了防爆安全设计，让工业自动化设备可以安全地部署在危险场所。


从认证体系来看，这款产品同时满足气体防爆和粉尘防爆两个方向。气体防爆Ex ec IIC T6 Gc适用于2区爆炸性气体环境，涵盖了石油化工、天然气、制药等行业最常见的可燃气体。粉尘防爆Ex tc IIIC T80℃ Dc适用于21区和22区可燃性粉尘环境，涵盖了粮食加工、木材加工、金属粉末、锂电池生产等行业。双重认证意味着这款连接器可以在气体和粉尘混合存在的复杂危险场所使用，适应性更广。


与普通M12连接器相比，防爆型在结构上有几个关键差异。首先是全金属壳体，黄铜镀镍材质，不仅机械强度高，而且散热性能好，保证表面温度不超过T6组别的85℃限制。其次是专用防爆密封结构，电缆引入处的密封套经过特殊设计，在极端环境下仍能保持密封。第三是温度控制更严格，从材料选型到结构设计都围绕温度限制展开，确保在任何工况下表面温度不会引燃周围爆炸性介质。


选型时需要确认几个关键参数。第一，防爆区域等级——你的设备安装在0区、1区还是2区？这款连接器适用于2区（爆炸性气体偶尔存在）和21区/22区（可燃性粉尘偶尔存在或正常运行时不会存在），不适用于0区（爆炸性气体持续存在）。第二，气体组别——IIC涵盖氢气、乙炔等最易爆气体，IIB涵盖乙烯等，IIA涵盖丙烷等。IIC的适用范围最广。第三，温度组别——T6要求表面温度≤85℃，适用于绝大多数可燃气体和粉尘。


安装和维护方面，防爆连接器比普通连接器要求更严格。安装前必须检查O型密封圈是否完好、无扭曲；拧紧时必须达到规定力矩，过松密封失效，过紧损坏密封圈；严禁带电插拔；密封件的更换必须由制造商或授权人员进行。这些限制看起来繁琐，但在危险场所中，任何疏忽都可能导致严重事故，必须严格遵守。


M12防爆型连接器全金属多芯系列常见问题 (FAQ)

Q: M12防爆型连接器的防爆认证编号是什么？

防爆合格证编号：ZJEx26.0535X。由国家防爆电气产品质量监督检验中心颁发。认证覆盖Ex ec IIC T6 Gc（气体防爆）和Ex tc IIIC T80℃ Dc（粉尘防爆）两个方向。用户在选型和使用时应核对防爆认证证书，确保产品适用于目标防爆区域。

Q: 防爆型连接器适用于哪些危险场所？

适用于2区爆炸性气体环境（偶尔存在）和21区/22区可燃性粉尘环境。典型应用场景包括：化工车间、石油炼化装置、制药厂、加油站、燃气场站、锂电池生产车间、粮食加工厂、木材加工厂等。不适用于0区（爆炸性气体持续存在）或20区（可燃性粉尘持续存在）环境。

Q: 防爆型连接器的芯数和编码有哪些可选？

芯数覆盖3芯、4芯、5芯、6芯、8芯、12芯、17芯。编码类型支持A编码（传感器/执行器）、B编码（Profibus总线）、D编码（Profinet以太网）。接线方式支持螺丝压紧式（3-8芯）和焊接式（全芯数）。出线方向有直头和弯头可选。用户可根据具体应用场景选择对应的芯数、编码和结构。

Q: 防爆型连接器和普通M12连接器能互换吗？

不能互换使用。防爆连接器的插头必须和配套的防爆插座一起使用，不能和普通M12连接器混用。混用会破坏防爆密封结构，导致防爆认证失效，在危险场所使用时存在严重安全隐患。建议在同一系统中统一使用防爆型产品，并由专业人员安装维护。

Q: 防爆型连接器的温度范围是多少？

工作温度范围-25℃到+85℃。其中+85℃是T6温度组别的上限（设备表面最高温度不超过85℃）。如果环境温度接近85℃，需要考虑散热条件，必要时降低负载电流或改善通风。在低温环境（-25℃以下）使用时，密封圈材质建议选硅橡胶，丁腈橡胶在极寒环境下会变硬失去弹性。
