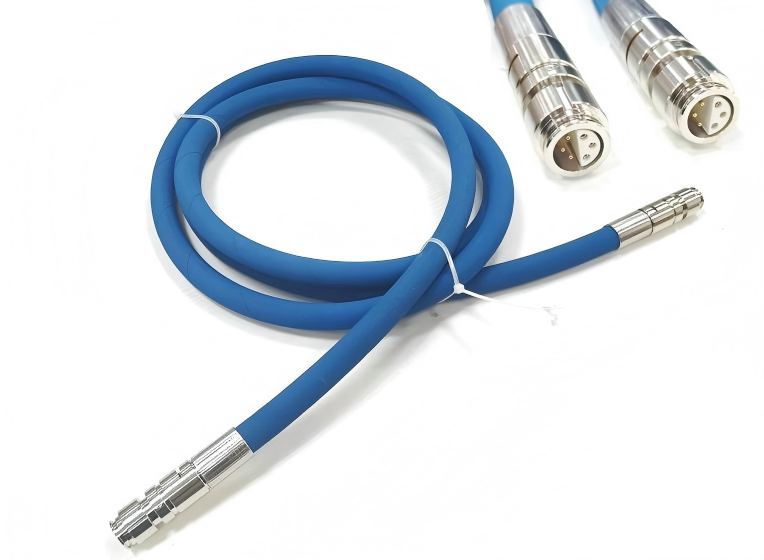

3针3孔钢丝编织橡胶护套连接器，是科迎法电气专为煤矿井下电液控制系统研发的高强度矿用插头产品。双端预制软线护套线3针3孔插头主要适用于电液控制系统中设备与设备连接作用，产品支持百兆与电源共用，一根连接线同时解决网络数据传输和设备供电问题。科迎法预制硫化成型电缆采用矿用专用钢丝编织橡胶护套与矿用专用电缆蓝色电缆，长度可根据需要生产：2米、3米、4米、5米等。本产品外型可以根据用户实际需要定制，主要适用于郑煤机系统、EEP系统等主流电液控制系统。本产品具有抗EMC和阻燃特性，密封性好，可在环境条件最恶劣的区域可靠工作。安标号：MIA200363。
3针3孔钢丝编织橡胶护套矿用连接器_双层钢丝编织蓝色胶管百兆以太网
3针3孔钢丝编织橡胶护套矿用连接器采用10#防爆双层钢丝编织蓝色胶管，机械强度高、抗拉性能优异，能够承受井下恶劣工况下的拉扯、碾压、冲击和频繁弯曲。产品支持百兆以太网传输，网络+电源一线双用，同时也可用于普通信号传输和电源供电。防爆等级Exibl本安型，防护等级IP67，最大工作电压36.0VDC，最大工作电流3.0A，连接器直流电阻≤12.8Ω/km，分布电容≤0.06μF/km，分布电感≤0.8mH/km。产品安标型号LCYVB-6，符合RoHS环保CE指令，上海科迎法电气科技有限公司通过了ISO9001质量体系认证，品质可靠有保障。
一、矿用插头产品性能特点
1. 双层钢丝编织橡胶护套，机械强度超高
3针3孔钢丝编织橡胶护套矿用插头最大的特点是采用10#防爆双层钢丝编织蓝色胶管，相比普通矿用电缆，机械强度大幅提升。双层钢丝编织结构赋予电缆极高的抗拉强度、抗挤压能力和抗冲击性能，能够承受井下恶劣工况下的拉扯、碾压、冲击和频繁弯曲而不损坏。不锈钢扣件和钢编管转接头进一步增强了连接部位的机械强度，特别适合移动频繁、受力较大的使用场景，是高强度工况下的首选矿用连接器。钢丝编织层同时也是优良的屏蔽层，有效提升抗EMC性能。
2. 百兆以太网+电源共用，一线双用
钢丝编织橡胶护套矿用连接器支持百兆网络与电源共用，一根连接线同时承载百兆以太网数据传输和设备供电两个功能，实现一线双用。相比传统的"网线+电源线"两根线的方案，大幅减少了布线数量，节省了安装空间和成本，特别适合煤矿井下空间有限、布线困难的智能工作面场景。对于不需要网络的场景，产品同样可用于普通信号传输和电源供电，功能灵活、应用广泛。
3. Exibl本安型防爆，煤矿井下安全使用
矿用连接器防爆等级为Exibl本安型，符合GB3836.4本安型防爆标准，适用于煤矿井下I类爆炸性气体环境（甲烷、煤尘）。通过本质安全电路设计，严格限制电路能量在安全范围内，即使发生短路或故障也不会产生足以引燃瓦斯和煤尘的电火花或热效应。产品持有MA安标证书（安标号MIA200363），安标型号LCYVB-6，资质齐全可查，可在煤矿井下安全使用。
4. IP67防护等级，全密封耐恶劣环境
矿用插头防护等级达到IP67，完全防尘且可防短时浸水。两端插头均采用多级密封结构，包括插合界面O型圈密封（o型圈φ21x1.5）和尾部硫化成型密封。电缆与插头采用高温硫化工艺一体融合，形成无缝密封结构，从根本上杜绝了尾部进水的隐患。整根连接器在井下潮湿、积水、煤尘、油污等恶劣环境中长期使用不进水、不短路，可靠性极高。
5. 3针3孔混合结构，防误插连接可靠
矿用连接器采用3针3孔混合芯位布局，插针与插孔在同一连接器上集成。这种设计具有天然的防误插功能——方向反了针和针对不上、孔和孔对不上，根本插不进去，从物理结构上杜绝了接反的可能，避免了因接反而导致的设备损坏和安全事故。接触件采用优质铜合金镀金处理，导电性能好、接触电阻低、耐腐蚀、插拔寿命长，长期使用接触可靠。
6. 抗EMC+阻燃，矿用标准性能
钢丝编织橡胶护套矿用连接器具有优良的抗EMC电磁兼容性能和阻燃性能。双层钢丝编织结构本身就是优良的屏蔽层，有效抵抗井下复杂电磁干扰，确保信号和网络传输稳定。电缆外护套为矿用专用阻燃材料，离火即熄，符合煤矿安全阻燃要求。抗EMC和阻燃双重特性，确保产品在井下复杂电磁环境和消防安全要求下都能可靠工作。
7. 双端预制即插即用，多规格可定制
矿用插头采用双端预制一体化设计，两端均为工厂预制好的3针3孔矿用插头，用户无需现场焊接或组装，直接插拔使用即可，即插即用，安装效率极高。标准电缆长度有2米、5米两种，3米、4米等其他长度也可按需定制。产品外型可根据用户实际需要定制。可完全适配郑煤机系统、EEP系统等主流电液控制系统。
二、矿用连接器技术参数
| 参数项目 | 技术指标 |
|---|---|
| 产品名称 | 3 针 3 孔钢丝编织橡胶护套连接器 |
| 产品类型 | 双端预制矿用插头 |
| 芯数规格 | 3 针 3 孔（两端均为 3 针 3 孔插头） |
| 传输功能 | 百兆以太网 / 普通信号 + 电源 |
| 防爆等级 | Exibl（本安型） |
| 防护等级 | IP67（防尘防水） |
| 最大工作电压 | 36.0VDC |
| 最大工作电流 | 3.0A |
| 连接器直流电阻 | ≤12.8Ω/km |
| 连接器分布电容 | ≤0.06μF/km |
| 连接器分布电感 | ≤0.8mH/km |
| 电缆结构 | 10# 防爆双层钢丝编织蓝色胶管 |
| 电缆颜色 | 矿用专用蓝色 |
| 接头结构 | 钢编管转接头 + 不锈钢扣件 |
| 密封方式 | O 型圈（φ21x1.5）+ 尾部硫化成型密封 |
| 插合长度 | 58mm（单端） |
| 壳体直径 | φ24.8mm |
| 接触件材料 | 铜合金镀金 |
| 壳体材料 | 铜合金镀镍 / 不锈钢 |
| 密封材料 | 耐油阻燃橡胶 |
| 抗 EMC 性能 | 优良，钢丝编织屏蔽 |
| 阻燃性能 | 符合煤矿阻燃要求 |
| 预制电缆长度 | 2 米、5 米（标准），3 米、4 米等其他长度可选 |
| 安标型号 | LCYVB-6 |
| 安标号 | MIA200363 |
| 环保认证 | RoHS、CE |
| 质量体系 | ISO9001 |
| 产品包装 | 1PCS 适宜整件包装 |
| 产品外观 | 无明显受伤，无受潮变色 |
| 适用系统 | 郑煤机系统、EEP 系统等主流电液控制系统 |
| 定制范围 | 电缆长度、产品外型、功能规格均可定制 |
三、矿用插头芯位定义与电缆结构
3针3孔钢丝编织橡胶护套矿用插头采用3针3孔混合芯位设计，芯位分布及功能定义如下：
插孔端（电源回路）：
1号芯——插孔——电源正（+）
2号芯——插孔——电源负（-）
3号芯——插孔——电源地/屏蔽地
插针端（信号/以太网回路）：
4号芯——插针——信号正/以太网信号正
5号芯——插针——信号负/以太网信号负
6号芯——插针——屏蔽/地
电缆结构：10#防爆双层钢丝编织蓝色胶管
- 内层线芯：信号/电源线芯或网络+电源复合线芯
- 增强层：双层钢丝编织，提供超高机械强度和屏蔽性能
- 外护套：矿用专用蓝色阻燃耐油橡胶
两端插头对称设计，针孔互补对接：A端的插孔对应B端的插针，A端的插针对应B端的插孔，确保对接时一一对应，不会接反。
使用注意事项：
1. 本产品为双端预制成品，无需用户现场接线，直接插拔使用；
2. 插拔前必须确认设备断电，严禁带电操作；
3. 对接时对准防误插键槽，沿轴向插入，不得强行侧向用力；
4. 确认锁紧螺母拧紧到位，防止振动松脱导致断网断电；
5. 使用前检查电缆和插头外观，如有破损请勿使用。
四、矿用连接器结构组成
1. 两端3针3孔矿用插头
每根连接器两端各有一个3针3孔矿用插头，采用铜合金镀镍/不锈钢壳体，内部装有针孔混合接触件、钢编管转接头、不锈钢扣件、锁紧螺母和O型圈密封件。插头为对称设计，两端规格一致，使用时不分方向。插头尾部通过硫化成型工艺与钢丝编织电缆一体连接，保证IP67密封性能和优良的机械抗拉强度。
2. 钢编管转接头+不锈钢扣件
钢丝编织版本的插头尾部采用钢编管转接头和不锈钢扣件的特殊结构，专门用于加强钢丝编织电缆与插头的连接强度。不锈钢扣件将电缆端部的钢丝编织层牢牢锁紧在转接头之上，使电缆承受的拉力直接通过钢丝编织层传递到金属接头上，而不是作用在内部线芯和密封层上，大幅提升了抗拉性能和连接可靠性。
3. 10#防爆双层钢丝编织蓝色胶管
电缆是矿用插头的核心部件，采用10#防爆双层钢丝编织蓝色胶管结构。内层为绝缘线芯（信号/电源线或网络+电源复合线），中间是双层钢丝编织增强层，外层为矿用专用蓝色阻燃耐油橡胶护套。双层钢丝编织极大地提升了电缆的机械强度和抗干扰能力，蓝色橡胶护套提供优良的耐磨、耐油、阻燃、抗老化性能。
4. O型圈密封+硫化成型密封
矿用插头采用双重密封确保IP67防护等级：插合界面靠φ21x1.5的O型圈实现径向密封，尾部靠高温硫化成型实现电缆与插头的一体化密封。硫化成型工艺将电缆外护套与插头尾部的橡胶密封料高温融合为一体，形成无缝、无间隙的整体密封，防水性能和机械强度远优于传统的压接或灌胶密封。
5. 3针3孔接触件组件
接触件采用优质铜合金精密加工，表面镀金处理，具有优良的导电性能和耐腐蚀性能。3针3孔共6个接触件按圆周均匀分布，针孔混合布局。插针弹性好、接触正压力大，保证长期使用接触可靠。用于以太网传输时，信号接触件经过特殊阻抗匹配设计，确保百兆信号传输质量。
五、矿用连接器适用范围与应用场景
3针3孔钢丝编织橡胶护套矿用插头适用于煤矿井下有甲烷及煤尘爆炸危险的场所，特别适合机械强度要求高、工况恶劣的场景，具体应用包括：
1. 液压支架电液控制系统连接
作为液压支架电液控制系统中设备与设备之间的标准连接线，实现支架控制器之间、控制器与模块之间的信号和电源连接。钢丝编织橡胶护套的高强度特性，能够承受支架移架、推溜等动作带来的电缆拉扯和挤压，使用寿命更长。百兆以太网功能支持智能支架的网络化通信和联动控制。
2. 智能工作面以太网络建设
钢丝编织矿用以太网插头是智能综采工作面网络建设的理想选择。百兆网络+电源共用、一线双用的设计减少了布线数量，双层钢丝编织屏蔽确保在复杂电磁环境下网络稳定，高强度护套适应工作面频繁移动的工况，为智能化开采提供可靠的网络连接保障。
3. 郑煤机/EEP系统配套与替换
矿用插头的规格和性能完全兼容郑煤机系统、EEP系统等主流电液控制系统，可直接替换原装连接线使用。特别是钢丝编织橡胶护套版本，相比普通护套版本更耐用，是高强度工况下备件替换和升级的优选方案。
4. 移动频繁、受力较大的设备连接
对于采煤机、刮板输送机、转载机等移动频繁、电缆经常受力的设备，普通护套连接器容易损坏，钢丝编织橡胶护套版本的高机械强度优势明显，能够承受更大的拉力、挤压力和弯曲疲劳，显著降低故障率，减少维护工作量。
5. 恶劣环境下的长期使用
在井下淋水大、煤尘多、油污重、空间狭小的恶劣环境区域，普通连接器可能因机械损伤或密封失效而频繁故障，钢丝编织橡胶护套矿用连接器凭借高强度和高密封性能，能够在最恶劣的环境中长期可靠工作，减少停机维护时间。
六、矿用插头选型指南
1. 功能规格选择
根据应用需求选择合适的功能规格：用于百兆以太网传输和设备供电的场景，选择带以太网功能的规格，一线双用，布线简洁；用于普通信号传输和电源连接的场景，选择信号+电源规格，成本经济。两种规格的机械接口尺寸一致，便于统一管理和维护。
2. 电缆长度选择
根据设备之间的距离选择合适的电缆长度，标准规格有2米和5米，3米、4米等其他长度也可按需定制。选择时应留有适当余量，避免电缆过紧受力，但也不宜过长以免浪费和布线混乱。用于以太网传输时，建议单根长度不超过80米，以确保通信质量。
3. 工况强度评估
评估使用场景的机械强度需求：钢丝编织橡胶护套版本的矿用插头具有超高机械强度，特别适合移动频繁、受力较大、环境恶劣的场景；如果是一般固定设备、受力较小的场景，也可选用普通护套版本的矿用连接器，成本更经济。
4. 系统兼容性确认
确认所使用的电液控制系统品牌和型号，科迎法钢丝编织矿用插头可兼容郑煤机系统、EEP系统等主流系统。订货前建议确认接口尺寸、芯位定义、功能规格等参数是否匹配，确保插上即用。
5. 数量与备品规划
矿用插头属于易损易耗件，钢丝编织版本虽然更耐用，但也建议根据使用量适当储备备品。考虑到井下环境复杂，连接器可能因磕碰、拉扯、老化等原因需要更换，建议按使用量的10%~15%储备备品，确保维护及时。
七、矿用以太网连接器安装使用与维护
1. 使用前检查
（1）检查矿用插头外观是否完好，壳体有无变形、裂纹、磕碰损伤；
（2）检查不锈钢扣件和钢编管转接头有无松动、变形、锈蚀；
（3）检查两端插头的接触件是否清洁，有无氧化、变形、异物堵塞；
（4）检查钢丝编织电缆护套是否完好，有无破损、划伤、鼓包、钢丝外露；
（5）检查电缆与插头的硫化连接处是否完好，有无开裂、松脱、鼓泡；
（6）核对产品型号、规格、长度是否符合使用要求。
2. 安装插拔步骤
（1）确认待连接的两端设备均处于断电状态；
（2）取下两端插头的保护盖（如有）；
（3）对准防误插键槽方向，将A端插头沿轴向缓慢插入设备插座；
（4）插到底后，拧紧锁紧螺母，确保连接牢固密封到位；
（5）同样的方法连接B端插头；
（6）两端都连接好后，检查确认无误方可通电使用；
（7）用于以太网连接时，还需确认网络连接正常、通信稳定。
3. 使用注意事项
（1）严禁带电插拔矿用连接器，以免产生电弧引发安全事故；
（2）插拔时应沿轴向操作，不得侧向用力或晃动，以免损坏插针；
（3）不得强行拉扯电缆拔出插头，应先松开锁紧螺母再沿轴向拔出；
（4）避免电缆过度弯曲、碾压、拖拽，最小弯曲半径不应小于规定值；
（5）钢丝编织电缆虽然强度高，但也应避免尖锐物体切割和长时间碾压；
（6）电缆应合理固定，避免长期承受拉力或反复弯曲疲劳；
（7）井下使用必须遵守煤矿安全规程，由持证专业人员操作。
4. 维护保养
（1）定期检查矿用连接器连接状态，发现松动及时紧固；
（2）定期清洁插头接触件表面，使用无水乙醇轻轻擦拭，防止氧化影响接触；
（3）定期检查钢丝编织电缆护套状态，发现破损、钢丝外露、鼓泡等及时更换；
（4）定期检查硫化连接处，发现老化、开裂、鼓泡及时更换；
（5）用于以太网时定期检测网络通信质量（丢包率、延迟等），确保正常；
（6）长期不用时应盖上保护盖，盘好电缆，存放在干燥、清洁、阴凉、无腐蚀性气体的环境中；
（7）建立使用台账，记录使用位置、使用时间、检测结果、维护更换情况等。
八、矿用连接器常见问题解答
Q1：钢丝编织橡胶护套的矿用插头和普通护套的有什么区别？怎么选？
主要区别在电缆结构和机械强度上。普通护套矿用插头的电缆是普通矿用护套线，重量轻、成本低、柔软性好，适合一般固定设备、受力不大的场景。钢丝编织橡胶护套矿用插头的电缆采用10#防爆双层钢丝编织蓝色胶管，机械强度大幅提升，抗拉、抗挤压、抗冲击、抗弯曲疲劳性能都更好，同时屏蔽性能也更优，但重量稍重、成本稍高。选型建议：一般场景、预算有限选普通版；移动频繁、受力较大、环境恶劣、对可靠性要求高的场景，选钢丝编织版本。
Q2：矿用以太网插头的网络传输稳定吗？井下干扰大不大？
矿用以太网插头的网络传输是稳定的。钢丝编织橡胶护套版本的抗干扰能力尤其出色，因为双层钢丝编织结构相当于一层致密的金属屏蔽网，360°全方位屏蔽电磁干扰，比普通电缆的屏蔽效果更好。在井下变频器、电机等强电磁干扰源附近，百兆网络数据传输依然稳定可靠，误码率低、丢包少。当然，实际使用效果也和现场布线、接地、周边设备等因素有关，合理布线和规范安装能进一步提升通信质量。
Q3：3针3孔的矿用插头和插座是配套的吗？
是的，3针3孔矿用插头和3针3孔矿用插座是配套使用的一对产品。科迎法同时生产全系列的矿用插头和矿用插座，规格完全匹配，品质一致。用户可以成套采购，也可以单独采购——如果是做设备配套，需要采购插座装在设备上，同时采购插头作为连接线；如果是做备件更换，只需要替换损坏的那一部分即可。
Q4：钢丝编织橡胶护套电缆可以裁短自己接吗？
不建议。矿用连接器的插头和电缆是工厂预制硫化成型的，需要专用的设备和工艺才能保证密封性能和机械强度。如果自行裁短接线，尾部密封无法保证，防护等级会下降甚至失效，机械强度也会大打折扣，在井下使用可能进水、脱落，造成安全隐患。如果长度不合适，建议直接采购对应长度的成品，或联系科迎法定制所需长度。科迎法支持2米、3米、4米、5米等多种长度定制，满足不同场景需求。
Q5：矿用连接器的使用寿命有多长？
矿用连接器的使用寿命受使用环境、安装方式、维护保养等多种因素影响，差异较大。在固定安装、受力小、环境较好的场景下，使用3~5年甚至更长时间都没问题；在移动频繁、受力大、环境恶劣的工作面场景下，使用寿命会相应缩短。钢丝编织橡胶护套版本由于机械强度高，使用寿命普遍比普通护套版本长。定期检查和维护保养能有效延长使用寿命，发现早期问题及时更换，避免带故障运行导致更大损失。
