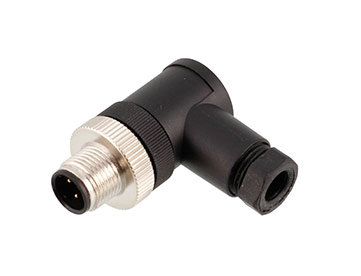

M12现场自接线式弯头连接器（塑料款-针型）是上海科迎法电气科技有限公司自主研发生产的传感器电缆连接器产品，采用90°弯头出线结构设计，工程塑料壳体，内部为针式（公头）接触件，适用于工业自动化、传感器信号传输、现场总线通信等常规工业环境。产品自2006年投入市场以来，经过3000余家客户实际应用验证，质量稳定可靠，交货迅速，一般数量交货时间为现货或5天。
M12塑料款针型弯头连接器产品详细介绍
该系列产品提供针式（公头）类型，分为非屏蔽型（工程塑料壳体）和屏蔽型（全金属壳体）两种规格，可根据现场需求灵活选配。90°弯头出线设计专为设备侧壁、紧凑型控制柜等空间受限场景打造，解决直头连接器安装空间不足、线缆弯折疲劳断裂的问题。
产品结构特点
90°弯头紧凑结构
L型侧向出线设计，适配设备侧壁、小型控制柜、机械手关节等安装位置，无需大幅弯折线缆，降低线缆疲劳断裂风险。在传感器密集安装区域，弯头结构可有效避免相邻接口之间的干涉。
工程塑料壳体
壳体采用增强型工程塑料材质，具有良好的绝缘性能和抗冲击能力。与金属壳体相比，塑料壳体重量更轻、成本更低，适用于常规工业环境。表面光滑处理，便于日常清洁维护。
螺丝压紧式接线
现场自接线采用螺丝压紧式结构，剥线后将线芯插入对应针号的端子孔，用螺丝刀拧紧即可完成接线，无需焊接、无需专用工具，操作便捷快速。2-8芯支持螺丝压紧式，12芯、17芯为焊接式。
IP67防护等级
内部搭配O型密封圈，螺纹完全锁紧后整机防护等级达到IP67，可抵御设备喷淋、粉尘堆积、水汽侵入，确保在潮湿、多尘环境下的可靠运行。
镀金接触件
导电针芯采用铜合金基材，表层镀金处理，接触电阻≤8mΩ，导电性能优异，耐腐蚀抗氧化。机械插拔使用寿命≥500次，信号传输稳定可靠。
规格选型
芯数与编码
-
芯数：2芯、3芯、4芯、5芯、6芯、8芯、12芯、17芯
-
编码类型：A编码（传感器）、B编码（Profibus）、D编码（Profinet）
-
2-8芯支持螺丝压紧式或焊接式，12芯、17芯为焊接式
电缆适配
-
适配电缆外径：4-6mm（标准）、6-8mm、2-4mm
-
支持电缆类型：屏蔽电缆、非屏蔽电缆
-
多芯线截面积：0.2mm²、0.25mm²、0.34mm²
产品型号示例
-
KYF12J□WT-NC(4-6)（针式弯头，非屏蔽，适配4-6mm电缆）
总线系统支持
产品支持Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN等主流现场总线通信协议。
核心技术参数
电气参数
-
额定电流：4A（3-5芯）/2A（6-8芯）/1.5A（12芯）/1A（17芯）
-
额定电压：250V（3-4芯）/60V（5芯）/30V（8-12芯）/24V（17芯）
-
冲击电压：2500V（3-4芯）/1500V（5芯）/800V（8-17芯）
-
接触电阻：≤8mΩ
-
绝缘电阻：≥500MΩ
-
污染等级：3
-
电涌电压类别：II
环境参数
-
防护等级：IP67
-
工作温度：-25℃~+85℃
-
机械寿命：≥500次插拔
-
接触件表面材料：镀金
-
连接类型：螺纹M12×1旋紧
-
防插错编码：A型、B型、D型、X型、S型
针脚分布与颜色参考
位数颜色分布：棕、黑、蓝、白、灰等标准工业色码，便于现场接线识别和防错。
应用场景
产品广泛应用于工业自动化产线传感器连接（光电开关、接近开关、限位开关）、现场总线通信（Profibus、CANopen、DeviceNet）、伺服电机编码器反馈信号传输、包装机械、输送线、汽车焊装线、食品饮料设备等领域。
品质保障
产品通过CE/LVD、CE/EMC、IP67认证，公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证。所有材质符合ROHS环保指令要求。科迎法对产品电气技术指标如绝缘电阻、漏电流、耐电压等具有深入理解和完全掌握，产品完全可替代进口，已多次出口到欧美、东南亚、中东市场。
定制服务
上海科迎法接受M12现场自接线式弯头连接器非标定制，包括特殊芯数、特殊编码、特殊电缆长度、特殊材质、特殊防护等级等。现场自接线式可适配2-4mm、4-6mm、6-8mm等多种电缆外径。支持尾部浸锡、配RJ45接头、配各种接头、热缩管封等定制要求。
M12针型弯头现场接线连接器的空间优势与安装技巧
弯头连接器在空间受限的场景里几乎是必选。设备内部的安装位置往往很紧凑，特别是控制柜、配电箱、机械设备面板这些地方，连接器旁边可能还有其他元件、管路或结构件。直头连接器出线方向和安装面垂直，如果安装位置靠墙或者旁边空间不足，线缆只能硬弯，弯折半径太小会损伤线缆内部结构，长期使用后绝缘层开裂、信号衰减。弯头连接器的出线方向和安装面平行，线缆可以贴着设备表面走，自然过渡，不需要急弯。
针型弯头现场接线式是M12连接器里应用场景最广的型号之一。传感器、执行器、电磁阀、编码器——这些设备的输出接口大多是针型。弯头设计让线缆从设备侧面平行引出，在机器人手臂、输送线侧面、控制柜门板这些位置特别实用。我们有个客户做自动化仓储设备，货架上的光电传感器密集排列，传感器间距只有30mm，用直头连接器的话线缆互相干涉，换成弯头后线缆沿着货架横梁平行走线，整齐不打架。
现场接线式的维护便利性也是预铸电缆一体式比不了的。产线上的连接器是易损件，插拔次数多了接触件会磨损，线缆可能被拉扯、碾压、切割。预铸电缆一体式坏了只能整根换，成本高。现场接线式坏了换个连接器头就行，线缆如果没受伤可以继续用，维修成本大幅降低。对于维护频繁或环境恶劣的场景，现场接线式是更经济的选择。
安装的时候有一个小技巧：先把线缆穿过安装孔或密封接头，再接线。有些操作人员习惯先接好线再穿安装孔，结果连接器头比安装孔大，穿不过去，不得不重新拆线。正确的顺序是：穿线缆 → 剥线 → 接线 → 装密封圈 → 拧紧尾盖。弯头连接器的方向也要注意——弯头的朝向要符合线缆走向，如果装反了，线缆会向内弯折而不是向外延伸。
关于屏蔽和非屏蔽的选择，有一个简单的判断方法：如果你的传感器信号是开关量（ON/OFF）或者低速模拟量（4-20mA），且周围没有大功率电气设备，非屏蔽够用。如果你的信号是高速脉冲、编码器反馈、工业以太网，或者附近有变频器、伺服驱动器，必须用屏蔽型。屏蔽不是锦上添花，而是刚需。
M12现场自接线式弯头连接器（针型）常见问题 (FAQ)
Q: 弯头的朝向可以调整吗？
弯头连接器的出线方向在出厂时已经固定（通常是4点钟方向或8点钟方向），安装后不能旋转调整。选型时需要根据线缆走向确定弯头朝向。如果现场安装后发现朝向不合适，需要更换对应朝向的型号。建议在项目设计阶段就确认好安装位置和线缆走向，避免现场更换。
Q: 现场接线后IP67防护怎么保证？
IP67防护取决于三个密封点：一是连接器主体和配对连接器之间的端面密封（靠O型密封圈），二是尾盖和连接器主体之间的螺纹密封（靠螺纹锁紧和密封圈），三是尾盖和线缆之间的线缆密封（靠尾部密封圈压紧线缆外被）。接线时确保三个密封点都到位：O型密封圈无缺失无扭曲、螺纹拧紧到位、尾部密封圈和线缆外径匹配。
Q: 螺丝压紧式接线松动了怎么办？
螺丝松动通常有两个原因：一是螺丝没有拧紧到位，二是线芯的铜丝太细，螺丝压不紧。解决方法：拆下尾盖，检查螺丝是否松动，如果松了重新拧紧到有明显阻力。如果线芯太细（比如0.14mm²以下），可以在端子孔内对折后插入，增加压接面积。接线完成后轻轻拉扯每根线，确认不会脱落。
Q: 这款连接器的机械寿命是多少？
机械寿命≥500次插拔。这个次数是指在标准测试条件下（常温、无振动、正确插拔）的最小寿命。实际使用寿命受使用环境影响：频繁振动会加速接触件磨损，高温会加速密封圈老化，暴力插拔会损坏键位结构。建议在实际使用中避免带电插拔，插拔时对准键位轻推旋转，不要硬插硬拔。
Q: 可以混用不同品牌的M12连接器吗？
可以混用，前提是符合IEC 61076-2-101标准。标准规定了M12连接器的螺纹尺寸、壳体直径、针脚排列、编码键位等所有关键参数，只要符合标准，不同品牌的M12连接器可以互换配对。但不同品牌在材质、镀层厚度、密封圈材质等细节上可能有差异，长期混用可能影响可靠性。建议在同一个系统中尽量使用同一品牌的产品。
