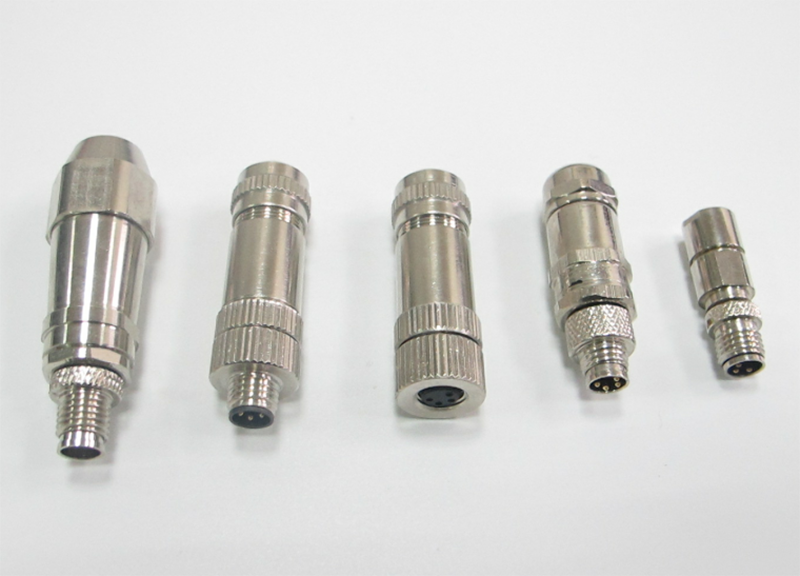

M8金属直头现场自接连接器(全屏蔽系列)是上海科迎法电气推出的紧凑型抗干扰传感器电缆连接器。该系列采用M8×1螺纹接口、全金属屏蔽壳体,提供针型(公头)与孔型(母头)两种接触件类型,直头出线,适配2芯至6芯多种配置,提供螺丝压紧式与焊接式两种接线方式,用户可现场自行接线。产品专为安装空间有限且存在电磁干扰的工业场景设计。
型号为针型KYF8J□ZT-NC.PB(4-6)、孔型KYF8K□ZT-NC.PB(4-6),后缀PB即表示全金属屏蔽。同一芯数下,屏蔽款与塑料款的外形尺寸、插合方式一致,差别集中在壳体材质与屏蔽结构,因此替换时不必改动设备端的插座与安装孔。

全屏蔽系列的定位
M8接口的优势是体积小,代价是可用的屏蔽空间也小。要在8mm外径的壳体上做出连续的屏蔽面,壳体必须是金属,且插合后与插座金属件可靠搭接,这就是全屏蔽系列存在的前提。对于信号在毫伏级、周围又有变频装置的回路,屏蔽不是可选项,而是保证数值稳定的必要条件。
该系列面向的具体场景是:变频器与伺服驱动器附近的传感器信号、伺服系统的编码器回路、机器人末端执行器、AGV小车,以及需要穿管走线的紧凑型设备互联。这些场合的共同点是空间受限且干扰源距离近。
屏蔽结构与工作原理
屏蔽效能取决于三件事:壳体是否是连续金属面、插合后搭接是否可靠、电缆屏蔽层是否与壳体导通。三者任一环节断开,屏蔽就会在断点处失效。全屏蔽系列正是按这三条来设计的:金属壳体形成封闭腔体,插合时金属件接触搭接,尾部的屏蔽层汇接结构把电缆屏蔽引入壳体。
铜镀镍金属壳体
壳体采用铜镀镍全金属材质,提供360°连续电磁屏蔽,有效抑制变频器、伺服驱动器等强干扰源对信号传输的影响。镀镍层的作用是防止铜基体氧化:氧化层会使壳体表面由导电变为半导电,搭接处的接触电阻上升,屏蔽效能随之下降,因此镀层的致密性是长期可靠的关键。
360°屏蔽搭接路径
屏蔽层与金属壳体可靠导通,确保屏蔽效能稳定。搭接不是单点接触,而是沿圆周方向连续接触:单点接触在高频下相当于引入一段电感,干扰会从这个“缝隙”进入。插合后螺套压紧端面,使壳体与插座的金属面贴合,形成相对连续的屏蔽路径。
镀金插针与接触压力
接触件表面镀金处理,接触电阻≤8mΩ,信号传输稳定可靠,耐腐蚀抗氧化,机械寿命≥500次。屏蔽解决的是外部干扰,接触电阻解决的是信号自身的衰减:两者同时达标,才有“信号干净且幅度足够”的结果。M8×1细牙螺纹锁紧则保证插合状态在振动下不改变,使接触压力长期稳定。
规格与参数
下表为全屏蔽系列的基本参数。与塑料款相比,唯一的结构性差异是壳体材质与屏蔽结构两项,电气与防护指标一致。
| 项目 | 规格 |
|---|---|
| 接口类型 | M8×1 |
| 接触件类型 | 针型(公头)/ 孔型(母头) |
| 芯数 | 3芯、4芯、5芯、6芯 |
| 出线方向 | 直头 |
| 壳体材质 | 铜镀镍全金属 |
| 屏蔽结构 | 360°全金属屏蔽 |
| 接线方式 | 螺丝压紧式 / 焊接式 |
| 电缆适配外径 | 4-6mm |
| 防护等级 | IP67 |
| 工作温度 | -25℃~+85℃ |
| 接触电阻 | ≤8mΩ |
| 绝缘电阻 | ≥500MΩ |
| 机械寿命 | ≥500次 |
| 编码类型 | A编码(标准)、B编码 |
| 芯数 | 额定电流 | 额定电压 | 冲击电压 |
|---|---|---|---|
| 3芯 | 4A | 60V | 800V |
| 4-6芯 | 1.5A | 30V | 800V |
3芯可承载4A、60V,4-6芯为1.5A、30V,冲击电压均为800V。选型时如果负载电流接近4A,应选用3芯结构或考虑更大规格系列,避免长期满负荷运行导致接触件温升。
材料与制造工艺
镀镍层与导电连续性
镀镍的目的有两个:耐蚀与保导电。铜基体在空气中会生成氧化层,氧化层电阻高,搭接处的屏蔽连续性因此变差;镍层致密且稳定,能在长期使用中维持表面导电性。电镀后按批次抽检镀层外观与附着力,避免起泡、露底。
绝缘芯件与针位固定
金属壳体内侧需要绝缘芯件把插针与壳体隔离,芯件同时负责针位固定与编码成形。芯件的同心度决定插针受力方向,偏心的芯件会让插针在插合时承受侧向力,长期使用后产生弯针或接触电阻漂移。
装配与导通检查
装配完成后需做两项检查:一是逐针通断,确认针位与芯线编号一致;二是壳体与屏蔽汇接件的导通检查,确认屏蔽路径没有断开。第二项在屏蔽产品中尤为关键,因为外观完全正常而屏蔽失效的连接器,只能通过导通测试发现。
出厂电气检测
成品按批次测试接触电阻与绝缘电阻,接触电阻要求≤8mΩ,绝缘电阻≥500MΩ,并抽样验证插合锁紧后的密封性。金属壳体在运输中易受磕碰,因此成品包装会在插针端加保护帽,避免针体变形。
屏蔽效能的工程要点
屏蔽层必须汇接到壳体
只买屏蔽插头而使用非屏蔽电缆,屏蔽效能等于零:干扰会从未屏蔽的电缆段进入,插头的金属腔体只保护了针位那一小段。正确做法是电缆本身带屏蔽层,且屏蔽层在插头尾部与壳体导通,形成从电缆到插座的连续屏蔽通道。
接地方式与地环路
屏蔽层接地建议在设备侧单点汇接。若两端都接地,而两地存在电位差,屏蔽层中会形成环流,环流自身又成为干扰源,表现为接上屏蔽后信号反而更差。这类问题在现场并不少见,处理方式是断开一端,仅保留设备侧接地点。
电缆与连接器的配套选型
屏蔽效果与电缆的屏蔽覆盖率、绞合结构同样相关。选型时应把连接器与电缆作为一个整体考虑:电缆外径需落在4-6mm的适配范围内,屏蔽层结构要便于在尾部汇接,否则再好的插头也无法发挥屏蔽作用。
防护与可靠性
IP67密封与金属壳体
配合O型密封圈和尾部电缆密封套,插合锁紧后整机防护等级达到IP67,可有效防尘防水,适应潮湿、多尘的工业环境。金属壳体的密封依靠端面O型圈受压,因此旋紧到位是密封成立的前提;壳体表面的磕碰凹陷会在端面形成泄漏通道,安装时应避免工具直接敲击壳体。
温度与腐蚀适应性
工作温度-25℃至+85℃,覆盖多数工业现场。铜镀镍壳体在潮湿与含油雾环境中具有较好的耐蚀性,但长期接触切削液、清洗剂时应确认介质与镀层的相容性;插针镀金层可抑制氧化,使接触电阻在长期使用中保持稳定。
振动环境下的插合稳定
机械寿命≥500次,细牙螺纹锁紧使插合状态在振动下不易改变。在冲压设备、机器人关节等强振动位置,还应缩短电缆悬空段长度,避免电缆摆动把力传到插合界面;必要时配合防松措施,防止螺套缓慢回转。
安装与接线
剥线与屏蔽层处理
剥除外被时保留一段屏蔽层用于汇接,长度以尾部汇接结构为准;芯线按端子孔径匹配,避免裸铜过长形成短路风险。屏蔽层的处理顺序应在剥线阶段就规划好,若先剥完芯线再回头拆屏蔽,容易扯断芯线绝缘。
螺丝压紧与焊接两种方式
螺丝压紧式剥线后插入端子孔拧紧螺丝即可,无需焊接,适合现场快速安装与维护;焊接式采用焊杯结构,连接更可靠、抗振动性能更好,适合批量预装。两种方式都应在完成后复核通断,并确认屏蔽层与壳体导通。
直头出线与穿管走线
180°直头出线使电缆直线引出,适合穿管布线、线槽走线等方向明确的安装场景。走线时应避免在插头出口处形成锐角弯折,弯曲半径过小会挤压尾部密封套,长期使用后密封套变形,防护等级下降。
型号命名与订购
型号代码含义
KYF8表示科迎法M8系列,J为针型、K为孔型,□为芯数(3、4、5、6),ZT表示直头,NC表示带电缆密封圈,PB表示全金属屏蔽,(4-6)表示适配电缆外径4-6mm。不带PB的同芯数型号即为塑料款,订货时以PB后缀确认屏蔽配置。
| 芯数 | 针型型号 | 孔型型号 |
|---|---|---|
| 3芯 | KYF8J3ZT-NC.PB(4-6) | KYF8K3ZT-NC.PB(4-6) |
| 4芯 | KYF8J4ZT-NC.PB(4-6) | KYF8K4ZT-NC.PB(4-6) |
| 5芯 | KYF8J5ZT-NC.PB(4-6)/B | KYF8K5ZT-NC.PB(4-6)/B |
| 6芯 | KYF8J6ZT-NC.PB(4-6) | KYF8K6ZT-NC.PB(4-6) |
订购要点
订货时先确认设备端是针型还是孔型插座、编码为A还是B,再确认芯数与电缆外径,最后说明接线方式与是否需要屏蔽。5芯型号按B编码供货。除标准品外,公司接受特殊芯数、特殊编码、特殊电缆材质与长度、特殊防护等级等非标定制需求。
典型应用与常见问题
变频器、伺服与焊接设备
变频器附近的传感器信号采集、伺服驱动系统的编码器信号传输、机器人末端执行器信号连接、AGV小车信号传输,以及需要穿管走线的紧凑型设备互联,是该系列最典型的使用位置。这些位置往往同时具备“空间小”与“干扰强”两个特征,正是全屏蔽款要解决的问题。
常见问题与处置
问:装了屏蔽款干扰仍在?先确认电缆是否带屏蔽且屏蔽层已与壳体导通,再检查是否两端接地形成地环路。
问:屏蔽导通但信号幅度偏低?多为芯线压接不实或接触电阻偏大,应测量接触电阻并复核通断。
问:壳体表面出现斑驳?多为镀层受机械磕碰或长期接触腐蚀介质,建议更换并检查安装方式。
问:插拔后密封失效?检查O型圈是否被划伤、尾部密封套是否因电缆弯折而变形,密封件属易损件,应随维修更换。
产品通过CE/LVD、CE/EMC、IP67认证,公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证,所有材质符合ROHS环保指令要求,一般数量订货为现货或3天内发货。
