通讯协议与网络拓扑支持

工业总线模块是分布式IO系统的核心节点，负责将现场传感器/执行器的信号转换为总线数据帧。科迎法模块支持Profinet RT/IRT（西门子生态主流协议，IRT实时周期≤250μs）、EtherCAT（倍福主导，百兆全双工，单节点延迟≤1μs）、DeviceNet（CAN底层，低成本可靠）、CANopen（CiA标准，伺服驱动常用）及Modbus-TCP（通用性强，兼容广）等多种协议。网络拓扑支持线型、星型、环型及树型，EtherCAT模块更可构成单环或双环冗余结构，单点故障不影响其余节点通讯。

IO通道配置与信号类型

模块提供丰富的IO通道组合：数字量输入（DI，24V PNP/NPN兼容，带滤波消抖）、数字量输出（DO，晶体管0.5A或继电器2A，可直接驱动电磁阀及指示灯）、模拟量输入（AI，4-20mA/0-10V/PT100热电偶，16位分辨率）、模拟量输出（AO，4-20mA/0-10V，用于变频器给定）及温度采集（TC热电偶或RTD热电阻，支持多种分度号）。单个模块IO点数从4点至32点不等，客户可根据控制需求灵活组合，避免通道浪费。所有通道均带LED状态指示及短路/过压保护。

防护等级与现场安装方式

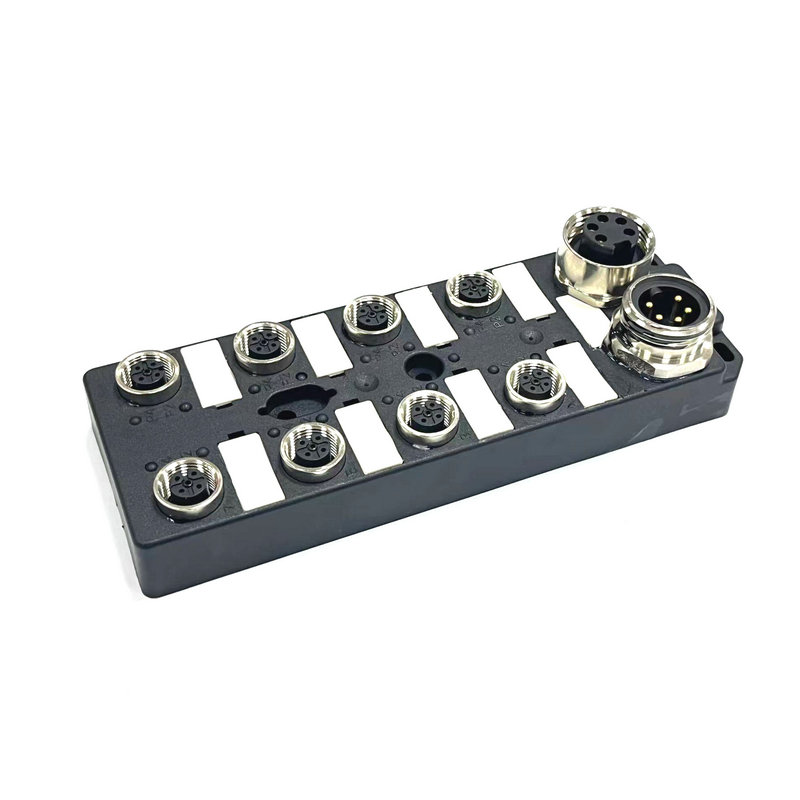

传统控制柜IO模块需将现场线缆全部引入柜内，布线复杂且维护不便。科迎法现场总线模块采用IP67金属壳体，可直接安装于机床底座、输送线侧板或机器人关节附近，大幅缩短传感器线缆长度。安装方式提供DIN导轨卡扣（控制柜内）、法兰螺丝固定（设备外壳）及M12连接器快插（完全免工具）三种。供电与通讯通过M12 L-Coded（电源）及M12 D-Coded/X-Coded（以太网）工业连接器接入，即插即用。模块工作温度-20℃至+60℃，通过IEC61131-2工业环境电磁兼容测试。

配置调试与诊断功能

模块配置通过主流PLC编程软件（TIA Portal、TwinCAT、Studio 5000等）内置的GSD/ESI/EDS文件完成，无需额外工具。每个通道支持单独使能/禁用、滤波时间设定及替代值配置（通讯中断时的安全输出状态）。高级诊断功能包括：通道级短路/断路检测、电源欠压报警、通讯丢帧计数及温度超限提示。诊断信息可通过总线上传至PLC，并在HMI面板上可视化显示，帮助维护人员快速定位故障点。科迎法提供样机借测服务，协助客户完成与现有PLC系统的联调验证。
