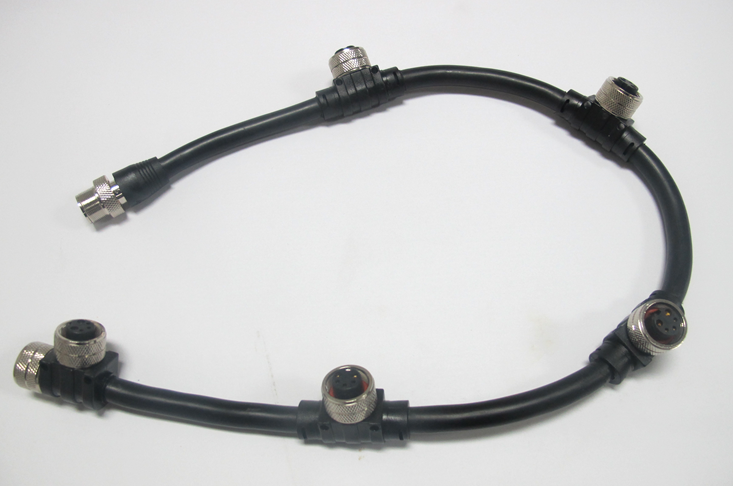

T形分线器、Y形分线器

T形分线器与Y形分线器是lj22转接器家族里专门用于现场分线的两个形态，一个主线入口对应两个分支出口，把一路信号或电源在布线中途就近分开。它们解决的是产线改造、设备加装时最常见的麻烦：线已敷设到位，却临时需要在中间补一路分支。

产品沿用家族规格：连接螺纹为M12型，也可按客户要求做成M8型、M16型、M23型、带电缆型或特种转接型；芯数覆盖2、3、4、5、6、8、12、16芯等；公头母头可以互相转换（定制）；IP67防护等级、快速连接、安装方便，内部线路可以任意设计，可选屏蔽或非屏蔽。

分线器在现场布线中的位置

T形与Y形的形态差异

T形分线器的主线与一路分支成直角，外形接近字母T，两个分支口在同一轴线上；Y形分线器的主线从一端进入，两个分支向两侧斜向分开，外形接近字母Y。两者的分线功能相同，差别在出线角度与占用空间，T形适合沿墙沿槽走线，Y形适合向两侧设备分散。

与接线盒的区别

传统做法是在分线点装一个接线盒，剥线、压端子、再封堵，工序多、体积大，防护依赖现场施工质量。分线器把分线连接做在工厂内，现场只需旋合插头，省去剥线与端子作业，防护由产品结构保证，拆装也更快。

分线原理与内部线路

一进二出的分配

分线器内部把进线芯线分成两组，分别接到两个出线端口。分配方式有两种：一是两个分支完全并联，两路得到相同信号或电源；二是按芯线拆分，进线中的几芯去第一路、另外几芯去第二路。前者用于同一回路的两个负载，后者用于两种不同信号的分散转接。

内部线路可任意设计

内部线路可以任意设计，是分线器区别于固定成品的关键。客户可在图纸上规定哪一芯进、哪一芯出、两路是否并联、备用芯如何保留。图纸确认后走线固化，批量生产按同一接线图执行，现场更换时只要按型号与图纸对照即可，不必逐根测量。

屏蔽分支的处理

屏蔽型分线器在两个分支处保持屏蔽层连续，把进线屏蔽与两路出线屏蔽接通到壳体。分支点若屏蔽断开，干扰会从这里进入两路信号，表现为其中一路通信不稳定。需要分路屏蔽时，可按图纸把两路屏蔽独立引出，具体接法在订货时说明。

结构形态与空间布置

T形直角分支

T形分线器适合主线沿槽、沿管、沿设备侧板敷设的场合：主线保持直线，分支垂直引出，线束不会因为斜向分线而鼓出。设备内部空间窄、分支要贴着结构面走时，T形的直角出线更容易固定，也便于在分支口附近加扎带或卡扣。

Y形斜向分支

Y形分线器适合从一点向两个方向分散的布置，例如立柱两侧的传感器、输送线两边的检测开关。两个分支斜向分开，比T形的直角分支少一次弯折，线缆走向更顺，弯曲半径更自然，适合分支点两侧都需要留出线长的位置。

分支口朝向选择

同一形态还有分支口朝向的区别：分支朝上、朝下或朝侧面，占用空间与防护效果不同。朝下布置时水汽不易在端口积聚，但拆装空间受限制；朝上布置便于操作，却容易积尘积水。选择时应结合设备结构、清洗方式与检修通道一起考虑。

关键参数与规格表

下表汇总两个形态的通用可选规格，用于现场布线前的初步选型；未列指标不作承诺，可按客户要求定制，以订货图纸为准。

螺纹与芯数

M12型是现场分线的主流规格，管径小、分支口密，适合控制柜与设备内部；M8型用于小信号回路，M16型、M23型用于芯数较多或需要更高机械强度的回路。芯数从2芯到16芯，分线器两路出线的芯数可以相同，也可以按图纸做成不对称，例如一路4芯、一路2芯。

防护与连接方式

三个端口均采用螺纹连接，旋合后由密封件形成IP67防护。现场安装不必绞接、缠胶带，减少因施工差异造成的进水与接触不良；未使用的端口必须加盖，长期敞开的端口是分线器进水的主要入口。

材料与制造工艺

壳体与注塑

壳体按定制可选工程塑料或金属。塑料壳体注塑成形，分支口与螺纹段一体成型，重量轻、绝缘好；金属壳体机加工后做镀层，强度与屏蔽连续性更好。无论哪种壳体，注塑或加工后都要检查分支口内壁有无毛刺，毛刺会划伤密封件。

触点与装配

触点以铜合金为基材并做镀层，装配时先完成内部并联或分芯走线，再固定触点，最后装密封件与壳体。分线器的汇流点集中，装配时要保证每个接点牢固、相邻接点间有足够绝缘距离，避免振动后相互碰触。

出厂检测

出厂逐件核对端口形式与芯数，按图纸检查两路出线的通断关系，做绝缘测量与密封外观检查。屏蔽型另测屏蔽层与壳体的连通性。批量订单按同一图纸生产，检测记录随批存档，现场更换时可按批号追溯。

现场布线中的应用方法

产线改造就近分线

产线增加工位或检测点时，最省事的做法是在原主线中途就近加分线器，把新设备接到分支口，不必从控制柜重新拉一根电缆。改造时先确认原主线的芯数与备用芯，再决定两个分支是并联取电还是分芯取信号；备用芯不足时，应换用芯数更多的节点，不要在现场私接。

走线布置

分线器两侧的分支电缆应单独走线，不要与主线长期捆在同一束内，否则分支受力会传到节点端口。走线时给分支留出检修余量，弯曲半径从端口外一段距离开始；跨越运动部件时加拖链或护套，避免反复弯折集中在插头根部。

安装固定

分线器本体应固定在支架、线槽侧壁或设备结构上，固定点作用在壳体，不用电缆承重。固定位置要留出三个端口的拆装空间，尤其是需要经常插拔的分支口；振动部位应加防松措施，并定期检查螺纹是否松动。

维护更换

维护时可只拆需要检修的一路分支，另一路保持运行，停机范围小。更换分线器前记录型号、线序与端口位置，新件按同一图纸接线后再复位；若现场没有图纸，可用通断法逐芯核对，核对结果标注在电缆标签上，减少下次维护的排查时间。

防护与可靠性

IP67防护

IP67可应对车间粉尘与水汽飞溅，短时浸水不产生有害进水。防护依靠端口螺纹压紧、密封件与壳体结合；现场常见的失效原因是旋合不到位、密封面沾油、端口未加盖。清洗工位使用时应避免高压水直冲端口，并定期检查密封件是否硬化。

油污与振动

机床、冲压、包装设备附近存在油污与振动，油污会使密封件膨胀或变硬，振动会使螺纹缓慢松动。选型时优先考虑金属壳体或带加强结构的塑料壳体，安装时把节点固定在刚性结构上，检修周期内复查端口旋合与护套状态。

选型对照

T形还是Y形

主线沿直线、分支垂直引出的场合选T形；从一点向两侧分散、需要减少弯折的场合选Y形。空间受限时还要看分支口朝向与拆装通道，必要时可先做样品比对实际布线效果，再确定批量型号。

芯数与带电缆

两路负载电流合计决定进线芯线的截面与数量，信号回路应单独占芯，不要与动力共用。现场已有线束时选不带电缆的分线器，直接插合；希望减少现场接线时选带电缆型，长度与护套形式可按客户要求定制。

常见问题

分线器能替代接线盒吗？在需要一进二出、且回路为预制连接的场合可以替代。分线器省去剥线与端子作业，防护由产品保证；但需要三分以上、或现场还要接入非标准线缆时，仍应使用接线盒或定制多路分支件。

两个分支可以接不同电压吗？取决于内部走线与绝缘设计。分芯使用时，两路可以走不同回路，但应在图纸上明确分组并保证组间绝缘距离；并联使用时两路电位相同，不能把不同电压回路并在一起。

分支口空着行不行？短时间可以，长期不行。空置端口应加盖，否则粉尘与水汽会进入汇流段，影响另一路的绝缘；在清洗或潮湿环境中，空置端口必须始终封堵。

现场改线序方便吗？不方便，也不建议。线序在出厂时按图纸固化，现场拆开重接会破坏密封与固定结构。需要调整时，应按新型号重新订货，或在订货阶段就把线序定准。

为什么有的分线器要带电缆？带电缆型把分线器与分支电缆做成一体，现场只需固定与插合，减少剥线、压接与标签作业，适合批量改造与维护窗口短的场合。长度、护套与末端处理方式均可按客户要求定制。

定制、认证与交付

定制范围

可按客户要求定制形态、螺纹规格、芯数、公母形式、分支数量、内部线路、屏蔽形式与是否带电缆。定制前需确认主线与两路分支的接口形式、芯数分配、安装空间与固定方式；样品确认后再批量投产，减少返工。

质量体系与交付

公司通过TS16949汽车行业质量体系认证与ISO9001:2015质量体系认证，产品通过CE/LVD、CE/EMC认证，符合ROHS环保要求。批量订单按图纸与工艺文件生产，交付前完成通断、绝缘与外观检查；常用规格可批量供货，特殊结构按打样确认后的周期安排。
