7/8 金属T型分线连接器（预铸一体式）

7/8 金属T型分线连接器（预铸一体式）是上海科迎法电气面向工业现场的一分二分支器件：三端统一采用 7/8-16UNF 标准螺纹，一端输入、两端输出，把主干电源或总线信号在同一个节点分成两路，金属主体配合出厂预铸的一体成型结构，到场锁紧即可投入使用，不需要现场再拼接多组接头。

在大线径、大电流的电源分配与现场总线分支场合，7/8 规格的螺纹接口具备更大的接触面积和更稳固的机械咬合，配合全金属屏蔽壳体，可以在变频器、伺服驱动器密集的柜内与设备旁保持信号完整。

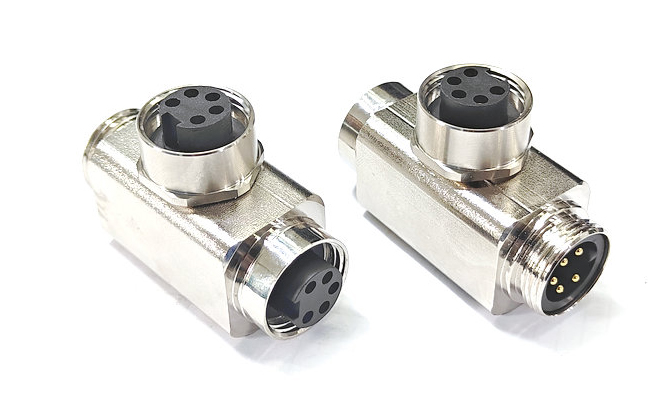

7/8 金属T型连接器（预铸一体式）

产品定位与核心优势

工业现场的一分二需求

自动化产线的主干电缆往往要在设备密集区向外引出两路：一路供本机传感器，一路供相邻工位或下一段总线。传统做法是用两个独立接头加一段转接电缆，接头数量多、分支点散、故障排查困难。T型三通把进线与两路出线集中在一个器件上，分支点数量减少，布线路径也随之缩短。

预铸一体成型的价值

连接器与电缆在工厂内完成注塑包覆，壳体、电缆护套与密封层连成整体，没有可拆接缝，也没有现场装配留下的间隙。这样做的直接好处是分支节点的密封不依赖施工水平，插拔与振动不会让内部线束松动，现场只需按螺纹锁紧，接线工作量大幅下降。

金属壳体的屏蔽价值

主体为金属材质，形成连续的 360° 屏蔽腔体，把内部汇流线路与外部干扰场隔开。对于 Profibus、DeviceNet 这类对共模干扰敏感的差分总线，金属壳体与屏蔽电缆的编织层共同构成完整的屏蔽通道，可抑制变频器、伺服驱动器产生的强电磁噪声。

结构组成与工作原理

整只产品由三端螺纹接口、内部汇流线路、金属壳体与注塑包覆层四部分构成。输入端接收来自主干电缆的电源或信号，两路输出端各自引出一段预铸电缆，同号触点在三端之间并联，实现电气上的一进两出。

T型三通分支结构

三个接口按 T 字布局，输入端与两输出端方向明确，安装时进线走主干、出线分别指向两个负载侧，线缆自然分开，不会在同一侧堆叠。分支端的间距由壳体尺寸保证，即使两路电缆较粗也能各自独立弯曲，减少相互挤压。

三端7/8-16UNF螺纹

7/8-16UNF 指外径 7/8 英寸、每英寸 16 牙的统一细牙螺纹，三端规格一致，公母极性按线路配置组合。螺纹旋合长度足够，锁紧后抗拉与抗振性能稳定，适配大线径工业电缆的电源分配或信号分支传输。

插针与接触件配置

输入端为针型（公头），两路输出端为孔型（母头），型号中的 J3 表示输入端 3 芯针型，K3、K4 表示输出端 3 芯或 4 芯孔型。同号芯位在三端一一对应，现场对插时按芯位标识连接即可，不必逐根核对线序。

关键参数与规格表

主要规格一览

上表为常规配置的项目与规格，特殊芯数、特殊电缆长度、特殊材质与三端极性组合属于定制范围，选型时以确认后的图纸与物料号为准。

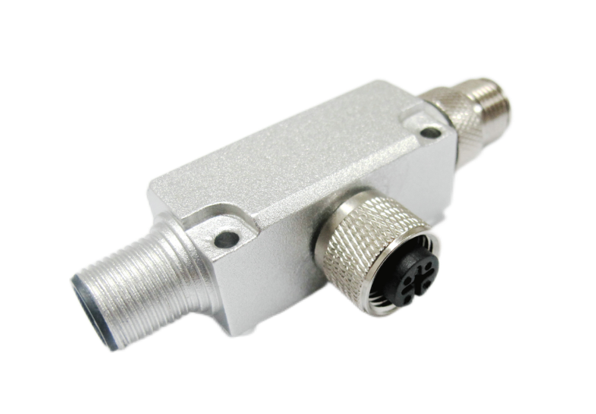

7/8 金属T型分线连接器（预铸一体式）

线路配置与型号命名

线路配置与物料号

001 与 002 分别对应 3 芯与 4 芯标准线路，适用于大多数电源分配与总线分支；003 为线路定制编号，内部并联关系、芯位分配与出线长度按客户图纸执行，下单时需提供接线定义。

型号代码含义

按型号拆读可以快速判断一只产品的输入极性、输出芯数与屏蔽形式，例如 T-KYF7/8J3/2*KYF7/8K3-001.PB 即为 3 芯输入、两路 3 芯输出、标准线路、全金属屏蔽的 T 型三通。

材料与制造工艺

金属壳体与表面处理

壳体选用金属材质整体成型，兼顾螺纹承载与屏蔽连续，内腔预留汇流线路空间。表面处理以稳定导电与耐蚀为目标，保证多次插拔后螺纹仍能顺利旋合，屏蔽面不因氧化出现接触电阻漂移。

注塑包覆与密封层

预铸工序把电缆与壳体在一次注塑中结合，包覆料填满壳体尾部与电缆护套之间的过渡区，形成无接缝的密封层。相比现场组装式分线盒，这种结构没有可渗水的螺纹拼缝，弯折时应力由包覆层分散到整段过渡区。

装配与出厂检测

每只产品在出厂前完成通断与芯位对应检查，并抽测接触电阻与绝缘电阻，确认三端同号触点并联正确、无错芯与短路。外观检查关注包覆层是否饱满、螺纹是否完整、标识是否清晰。

屏蔽、防护与可靠性

360度屏蔽连续性

金属壳体与两端屏蔽电缆的编织层在同一腔体内搭接，屏蔽不留断点，高频干扰不会从分支点泄入。对于总线分支，这一点比单纯增加滤波器更直接，因为干扰入口往往就在接头处。

屏蔽接地路径

屏蔽层经壳体与设备安装面连通，接地路径短且连续。安装时应确保所接设备外壳接地良好，避免屏蔽层悬空形成天线效应；若系统采用单点接地，分支点只做屏蔽搭接而不重复接地。

IP67密封结构

整机防护等级达到 IP67，可短时浸入 1 米深水中而不发生有害进水，适用于户外设备、潮湿车间及有水汽飞溅的工况。密封依靠预铸包覆与螺纹端的配合面共同实现，未旋紧或密封面沾有异物时会明显削弱防护效果。

温度适应与抗振动

工作温度范围覆盖 -20℃~+80℃，可适应工业现场常规温度变化。预铸一体结构没有可松脱的内部接点，配合螺纹锁紧，在移动设备与振动平台上能保持接触稳定。

安装与接线指导

安装前检查

开箱后核对物料号与芯数，确认输入端为针型、输出端为孔型，检查螺纹有无磕碰、包覆层有无划伤。分支电缆的芯位标识应与图纸一致，发现标识缺失先补标再安装。

螺纹锁紧与固定

三端分别与主干电缆、两路负载电缆对插，先手旋到位再均匀锁紧，避免单侧过力导致壳体偏斜。锁紧后轻拉电缆确认无松动，分支端较重的电缆应加固定支撑，不让重量直接作用在螺纹上。

分支电缆走向

两路出线按 T 字两侧自然分开，避免在同一方向强行折弯；弯曲半径以电缆自身允许值为准，过渡区不承受反复弯折。柜内安装时把分支点固定在桥架或支架上，减少电缆自重与振动对包覆层的长期拉扯。

典型应用场景

现场总线主干分支

支持 Profibus、ProfiNet、EtherNet/IP、CANopen、DeviceNet、INTERBus、ASI-INTERFACE 等主流工业自动化现场总线通信协议。主干电缆在设备密集区引出一个分支节点，两路分别接本工位与下一段总线，屏蔽连续性由金属壳体保证。

电源分配与传感器并联

工程机械电气系统、新能源设备电源分配、多传感器并联连接等场景，可用一只 T 型三通替代原有的两个独立接头。接触电阻 ≤5mΩ 的低压降特性，使分支后的电压损失控制在较小范围，适合 24V 直流供电的传感器群。

常见问题与排查

问：分支后信号出现周期性波动，如何判断是否与分线器有关？答：先在两路输出上分别测量差分信号，若单路正常、双路同时异常，多为屏蔽或接地路径问题；检查壳体与设备外壳是否可靠搭接，屏蔽层是否在分支处断开。

问：两路负载电流不同，能否共用一只三通？答：可以，同号触点并联，但两路电流之和不应超过所选电缆与接口的允许载流能力，具体以选型时确认的规格为准。

问：现场需要 5 芯或更长电缆怎么办？答：3 芯、4 芯为标准线路配置，其他芯数与电缆长度可按客户要求定制，提供接线定义与长度要求后按定制编号下单。

问：螺纹旋合后仍有轻微渗水迹象？答：检查密封面是否有泥沙或毛刺、是否旋合到位；预铸结构本身无拼缝，渗水多来自未锁紧或密封面损伤，清洁后重新锁紧即可。

问：能否把输入与输出端互换使用？答：公母极性按线路配置确定，若需改变极性方向应在订货时说明，由工厂按定制线路生产，不建议现场自行改接。

问：如何确认三端芯位对应？答：用万用表逐芯测量三端同号触点应导通，不同芯位之间不应导通；发现错芯时停止使用并联系供货方处理。

包装、储运与定制服务

定制范围与交付

上海科迎法接受 7/8 金属T型分线连接器的非标定制，包括特殊芯数、特殊电缆长度、特殊材质、特殊防护等级以及三端接口极性配置。定制前需确认使用电压与信号类型、两路负载的连接方式、安装空间与电缆走向，工厂按确认图纸生产并支持批量供货。

产品出厂采用独立包装，分支电缆盘绕固定，避免运输中反复弯折过渡区；长期存放应置于干燥环境，避免螺纹面与屏蔽面长期受潮氧化，开封后尽快安装。
