T型、Y型一分二转换器1

T 形三通的产品定位

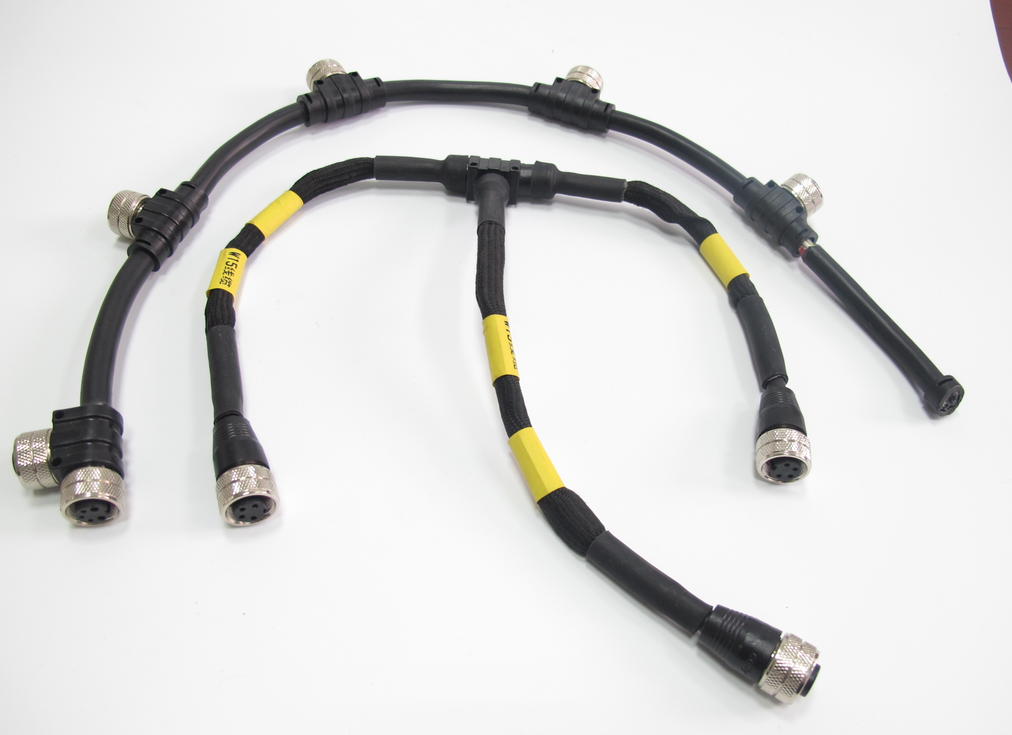

T型、Y型一分二转换器1 采用 T 形三通结构：一个主干入口，一条与主干成直角的支路，另一路沿主干方向继续延伸。三个端口形成一条直线加一条垂直分支的布局，主干与支路的走向在全长上清晰可辨，不会像对称分路那样需要靠角度分辨哪一路是主。

这种结构的适用场合很具体：设备上原本只有一条纵向走线通道，检测点恰好位于通道侧面，需要就近引出一路。T 形分支沿通道方向不额外占用长度，只在侧面伸出一段，因此对沿墙、沿梁、沿导轨布置的线束最友好。

三通与分线盒的区别

普通分线盒多为一个进线口配多个出线口，端口集中在一个面上，出线方向由现场自行弯折。T 形三通把端口做在结构本身：两端沿轴线贯通，一端垂直伸出，出线方向由壳体决定，不需要现场再把线束掰成直角，减少护套被折伤的机会。

主干贯通的结构含义

两端沿轴线贯通，意味着一端进、另一端仍可继续接下一段，线束可以在不改动原有走向的前提下延长。支路从侧面垂直引出，只取用其中一部分芯线；主干剩余的长度继续服务于后续工位，一条主线可以串接多个 T 形分支。

直角分支的节点形式

主干两端与支路端

主干两端各有一个螺纹接口，公母属性按现场指定；支路端为第三个螺纹接口，与主干垂直。三端的公母可以互相转换，因此同一只壳体既能做成一进两出，也能做成两进一出，具体接法以订单确认的公母组合与内部线路为准。

直角节点的成形

直角节点是结构上最难处理的位置：导线要在 90 度方向上转折，直线段与垂直段的包封必须连续过渡。成形时在转角内侧留出圆角，外部做成渐变斜面，使导线沿弧线转弯而不是贴着实角折过去。转角内侧过薄会导致弯折时首先开裂。

支路根部的补强

支路根部承受侧向力，是整只产品受力最集中的部位。包封时在根部做局部加厚，形成一段短锥过渡，把侧向力分散到主干壳体上。加厚段不宜过长，否则会占用安装空间，也会让支路端螺纹的可操作范围变小。

主干与支路的对应关系

芯线分配原则

T 形结构允许主干与支路走不同的芯线组合：主干贯通全部芯线，支路只取其中若干芯；也可以让支路单独成组，与主干形成两套互不干扰的信号。内部线路可任意设计，芯线分配在定制阶段确定，出厂后按序号定义固定，不再变更。

序号在三个端口的延续

三个端口的序号必须延续同一套定义：入口 1 号芯，到远端仍是 1 号，支路的 1 号也同样对应。序号一旦错位，现场按图纸接线就会出现两路互串。生产时以入口为基准逐端核对，成品外标签注明序号定义，方便检修时快速比对。

主干不截断的串接方式

需要多个分支点时，把 T 形三通沿主干逐个串接即可，每个分支只从侧面取走所需芯线，主干继续向后延伸。串接数量增加后，远端信号要经过多级节点，线路总长与接头数量随之上升，应在设计阶段核算，避免远端负载因线路过长而出现信号衰减。

关键参数与规格表

T 形三通与 Y 形对称分路共用 lj22 系列的接口规格，下表列出可选项。三端的公母组合、支路取用的芯线以及屏蔽形式，均在下单时确定。

表中未列额定电流、工作温度等具体数值，原因是这类参数随螺纹规格、芯数、导线截面与客户使用条件变化。需要这些数据时，请按订单工况向商务提出，由生产方在确认单中给出对应值，不以通用数字代替。

材料与成形工艺

壳体分段与螺纹

T 形壳体通常由主干段与支路段组合成形，两段的轴线垂直度是装配重点。垂直度偏差会让支路端面与对接插头形成夹角，插头旋入时产生侧向力；成形后需逐只试配，确认支路插头旋入顺畅、到位后不晃。

插针定位与内部走线

插针按芯数装入绝缘座，位置固定后再引线。直角节点的内部走线要预先排定：直线段的导线保持平行，支路导线在转角前分出，避免在转角处临时扭转。导线的实际走向决定包封厚度，走线排得开，节点才做得薄而均匀。

防护与可靠性

IP67 的三个密封点

T 形三通有三个端口，密封点比两端口产品更多。每个端口都依靠端面密封圈与螺纹压紧实现密封，支路端同样不能省略；支路端口未使用时必须加防尘帽，敞口是整只产品最容易进水的部位，也是现场最常忽略的地方。

直角节点的抗振性

振动环境下，支路根部承受的弯矩最大，长期振动会让根部包封出现细微裂纹，进而发展为渗水或断线。抗振处理从两方面入手：结构上根部加厚过渡，安装上给支路单独设固定点，把振动能量从转换器上引走。

安装方向与空间占用

沿通道方向的摆放

安装时让主干顺着原有走线通道，支路朝需要就近引出的那一侧。主干顺着通道，等于不改变原有线束的走向与长度；支路朝外，伸出的长度最短。反过来摆放，主线要在设备上绕一个弯，支路反而缩短，得不偿失。

支路方向的确定

支路朝向在安装前就要确认，因为壳体成形后方向不可更改。确认内容包括：支路侧是否有足够的检修空间、相邻结构件是否挡住锁紧套的旋转、支路引出后是否与电缆桥架或护罩干涉。方向选错的代价是整只产品无法使用。

安装空间的最小占用

T 形结构的空间占用呈字母 L 的轮廓：主干占一条线，支路占一条垂线。相比对称分路向两侧张开，T 形在单侧占用的横向空间更小，适合贴边安装；若设备两侧都需要分支，则应改用对称分路，而不是在同一位置叠装两只 T 形。

单点故障的排查

按端口分段隔离

支路失信号时，先在支路端测量，再在主干远端测量。支路有信号、远端无信号，问题在转换器内部；两端都无信号，问题在入口之前的线束。按端口分段，可以把排查范围一次缩小到三个端口之间，不必拆开整段线束逐段试。

支路无输出的常见原因

支路无输出多由三类原因造成：支路端未旋到位、支路导线在根部折断、支路取用的芯线本身未被分配。前两类属于安装与结构问题，第三类属于订货时的线路定义问题；重新对照片号定义即可区分，不必反复更换备件。

串接多级时的排查顺序

一条主干上串接多个 T 形三通时，远端故障未必是远端节点的问题。排查从最靠近入口的一级开始，逐级向后测量；前一级正常、后一级异常，问题就落在两者之间。这个顺序能避免把远端节点拆开检查却发现问题其实在上一级。

应用与选型

沿导轨与机架的布置

机床导轨、输送机机架、机器人围栏多采用纵向走线，检测点沿侧面分布。T 形三通顺应这种布局，分支从侧面就近引出，主线继续向下一工位延伸，一条主供电与信号线即可覆盖多个位置，减少重复布线。

按接口规格确定型号

先确认现场插头的螺纹规格与芯数，再确定三端公母组合与支路芯线分配。M8 型适合紧凑工位，M12 型通用性最强，M16 型与 M23 型适配芯数较多、线束较粗的场合，带电缆型与特种转接型按现场无插头或非标接口的情况单独确认。

屏蔽功能的取舍

变频器、伺服驱动附近或长距离传输时选屏蔽型，屏蔽层从入口贯通到主干远端与支路端，形成连续路径；信号类型简单、干扰源较远的场合可选非屏蔽型，结构更轻、成本更低。两种形式外形一致，可在同一安装位置替换。

工程机械与包装线上，T 形三通多出现在需要临时加装检测点的部位：原线束沿机架纵向敷设，新增加的传感器装在机架侧面，用一只三通从侧面取电取信号，主线继续向后供其他工位使用。这类改造通常不停机，只需在原插头处串入转换器并固定支路，接线工作量小，恢复生产也快。

定制、包装与联系

T 形三通按客户要求定制、批量生产。下单需说明：主干两端与支路端的螺纹规格与公母形式、总芯数与支路取用芯线、支路朝向、屏蔽或非屏蔽、使用环境与安装姿态。支路朝向一旦确定即为模具方向，改向需重新开模，因此确认环节应尽量提供安装位置的照片或草图。

包装按只独立包装，三个端口全部加防尘帽，支路线盘绕固定，外箱标签注明螺纹、芯数、公母组合与支路芯线定义。库存存放于干燥环境，避免重压与长期受潮；上线前检查端面、密封圈与螺纹段，有磕碰或变形的不应继续使用。

产品具体的技术参数与要求，请联系商务：021－64822327、67881109、67881137、64822118。
