T型连接器M12母头转一针一孔

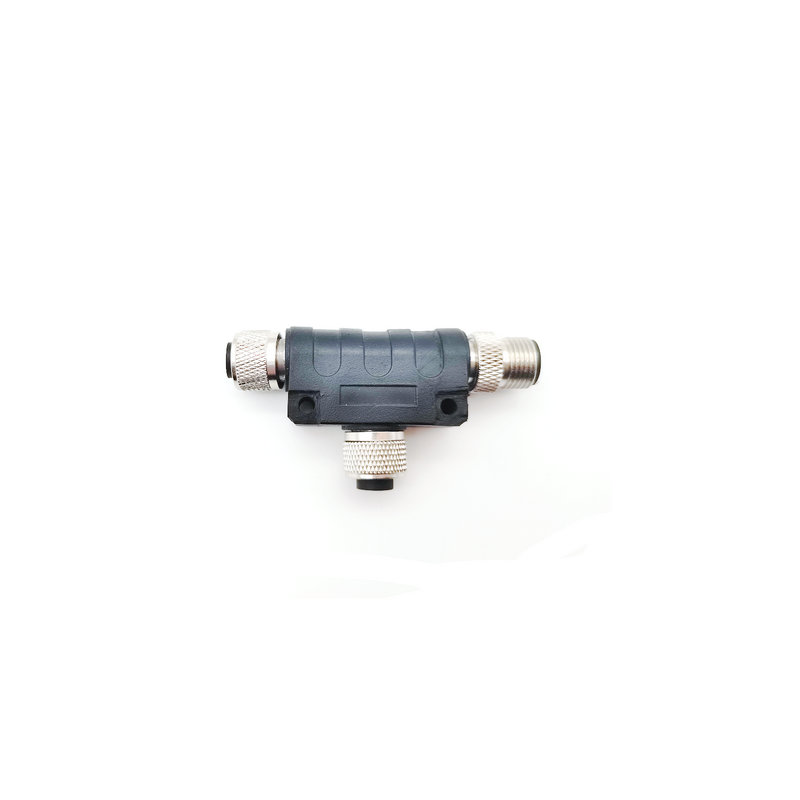

T型连接器M12母头转一针一孔，是上海科迎法电气为分支布线提供的定制型转接节点。主体呈T形，一端为M12母头进线接口，另一端以单针单孔形式出线，把主线中的一路信号或电源在节点处引出，主线继续向后级设备供线。

产品归属lj22转接器家族：连接螺纹为M12型，也可按客户要求做成M8型、M16型、M23型、带电缆型或特种转接型；芯数覆盖2、3、4、5、6、8、12、16芯等；公头母头可以互相转换（定制）；防护等级IP67，快速连接、安装方便，内部线路可以任意设计，并可选屏蔽或非屏蔽形式。

产品定位与接口组合

M12母头作为进线端

母头进线意味着上级主线末端使用公头插头，现场把已有公头插入节点即可完成连接，不必为分支单独更换主线束。母头端带内螺纹锁紧，旋合到位后与公头形成密封配合，拆装只需旋转螺纹，不需要工具。

一进一出的分支定位

与一进二出的三通相比，该件在T形节点的另一侧只引出一针一孔，属于单路单芯出线。它适合在主干上取一路信号或一路电源，例如给就近的传感器、指示灯或小型执行元件供电，避免为一路负载单独铺设整根电缆。

T型分支与直角出线

三个端口的空间关系

T形主体由母头进线端、针孔分支端与第三端组成，三个端口互成直角：主线沿一个方向进入，分支沿垂直方向离开。第三端在标准件上作为封闭侧，也可按客户要求做成同规格接口，形成两端进、一端出的组合。

直角出线的布线意义

直角出线让分支电缆贴着设备侧壁或线槽走，不与主线束在同一轴线上堆积。控制柜内空间紧张时，直角分支可减少插头与线束干涉，弯曲半径也更容易控制；分支口朝向应在定制阶段与安装位置一并确认，避免装好后顶住结构件。

内部导通与线路设计

母头触点与分支针孔之间由内部导体连接，走线按客户图纸安排：可单路直通，可一路分两路，也可在多芯主线中只引出指定芯线。内部线路可任意设计是这类节点的核心定制点，线序一经图纸确认即固化，批量生产按同一图纸执行。

一针一孔的定义与线序

针与孔的物理区别

针是外凸的金属插针，孔是内凹的插孔，配合时由孔内弹性件夹持针体形成接触。出线端做成一针一孔，意味着一路为针、一路为孔，可按对端设备的接口形式分别对接，省去为公母不匹配再加一个转接头的麻烦。

线序约定与图纸确认

单芯出线不涉及多芯排列，但仍要确认针与孔各自对应的电位与极性：直流回路明确正负，信号回路明确信号与参考，屏蔽回路单列。订货时提供对端接口的针位定义，由供方转换为内部接线图，经客户回签后投产。

误插与极性防护

单芯针孔本身没有多芯连接器的键位防错能力，误插风险主要靠标识与结构位置区分。安装时在分支电缆两端加装标签，写明针或孔与对应电位；同一设备存在多路单芯分支时，应按安装位置或颜色区分端口，方便检修时辨认。

分支节点的机械强度

壳体与螺纹受力

T形节点的受力集中在母头螺纹与分支出线口。壳体按定制可选金属或工程塑料，螺纹段做加强，旋合压紧力沿轴向传递，不直接作用到内部触点。分支出线口同样加固，电缆被牵拉时由壳体承担，减轻焊点与压接点的负担。

悬臂安装的固定

节点若悬空在线束中部，自重与振动会形成悬臂力矩，长期作用可能使螺纹松动、内部导体受拉。安装应把节点固定在支架、线槽或设备侧板上，固定点作用在节点本体而非电缆；确实无法固定时，在节点两侧留支撑，缩短自由段长度。

关键参数与规格表

下表按家族规格汇总该T型节点的可选范围，用于初步选型；表中未列的指标不作承诺，可按客户要求定制，最终以订货图纸确认。

端口组合与芯数

母头端芯数决定进线主线规格，分支端针孔数量决定分出几路。主线四芯而只需分出一路时，其余芯线可在节点内并联或保留直通；需要分出多路时，应改用一进二出的三通，而不是在单针单孔节点上强行并接多根负载线。

防护与连接方式

全系依靠螺纹旋合实现快速连接，旋到位后由密封件形成IP67防护。防护成立的前提是插合到位、密封件完好、未插合端口加盖；螺纹未旋紧，或密封面沾有油污、砂粒时，防护能力会明显下降。

材料与制造工艺

壳体材料

壳体按定制可选金属或工程塑料。金属壳体强度高，可做屏蔽连续，适合有机械冲击或电磁干扰的部位；塑料壳体重量轻、绝缘性好，适合一般信号分支。两种壳体都要保证螺纹段与分支口的尺寸稳定，避免批量装配时出现旋合卡滞。

触点镀层与装配

插针与插孔以铜合金为基材并做镀层处理，镀层降低接触电阻、抑制氧化。装配时先固定触点与内部导体，再做密封与壳体封装；焊点、压接点要避开螺纹受力区，防止旋合扭矩经导体传到焊点。

出厂检测

出厂按图纸核对端口形式、针孔数量与线序，做通断与绝缘检查，并对螺纹旋合、密封外观做目视确认。批量订单按同一图纸、同一工艺生产，检测记录随批留存，便于后续追溯与补件。

防护与可靠性

IP67密封结构

IP67表示可防止粉尘进入，并在规定条件下短时浸水不出现有害进水。密封由母头端螺纹压紧、出线端封胶或护套、壳体接缝三处共同承担，任一环节失效都会拉低整件防护。清洗设备旁使用时，不要让高压水直冲未插合的端口。

屏蔽与接地可选

需要抑制干扰时可做屏蔽型：壳体或屏蔽层与电缆屏蔽连通，把干扰电流引向接地端。屏蔽件的接地应按系统要求单点或多点连接，悬空的屏蔽层反而会像天线一样拾取干扰。非屏蔽型用于普通信号与电源分支，成本更低。

受限空间安装与接线

安装顺序

先固定T形节点本体，再插合母头端主线，最后接分支针孔。固定前确认分支口朝向与线槽走向一致；母头旋合用手旋到位，不加长杆强行加力，避免螺纹与触点承受额外扭矩。

出线方向与维护

分支电缆沿直角方向引出后应留一段自然弯曲，不要贴着壳体硬折。维护时只拆分支侧，主线端保持插合，可把停机范围限制在单路；更换节点前记录线序与端口位置，复位时按记录插回，避免插错造成信号串扰。

选型对照

公母头方向

进线端选母头还是公头，取决于主线末端现有插头的形式：主线为公头时选母头进线，主线为母头时选公头进线，公母头可互相转换（定制）。方向确定后，分支端的针孔形式再按对端设备匹配。

带电缆与不带电缆

不带电缆型适合现场已有线束、只需要一个分支节点的情况；带电缆型把节点与分支电缆做成预制件，现场直接安装，减少接线工时与人为错接。带电缆型的长度、护套形式可按客户要求定制。

常见问题与定制服务

一针一孔与多芯分支怎么选？一针一孔只引出一路，适合单点取电或单路信号；需要同时分出两路以上，或分支端要接多芯连接器时，应选一进二出的三通，或按图纸定制多芯分支，避免在单芯节点上并接多根线导致接触件过载。

分支后主线还能继续供线吗？可以。T形节点在引出分支的同时保持主线通路，后级设备仍由主线供电或通信；前提是内部线路按直通加分支的走线设计，并在图纸上标明哪几芯分出、哪几芯直通。

母头能不能换成公头？能。公头母头可以互相转换，属于定制项。更换方向后，对端插头形式要同步调整；若现场主线无法更换，建议保留母头进线，改在分支端匹配设备接口。

为什么强调受限空间安装？T形节点的三个端口互成直角，适合在控制柜、设备腔体等狭窄位置布置。安装前先量出可用空间与线槽位置，再确认分支口朝向和固定方式；空间不足时，可把节点移到线槽外侧，用短支线过渡。

IP67在现场能长期保持吗？能否长期保持取决于插合状态与维护。插合到位、密封件完好、未用端口加盖时可保持IP67；频繁拆装、密封面沾污或护套破损会使防护下降，应定期检查密封面并更换损伤的护套。

上海科迎法电气接受T型连接器的定制，包括螺纹规格、芯数、公母头方向、针孔数量、内部线路、屏蔽形式与是否带电缆；可按客户图纸打样确认后批量生产。订货时提供主线与分支的接口形式、芯数、线序定义、安装空间与固定方式，便于一次性确认结构与出线方向。
