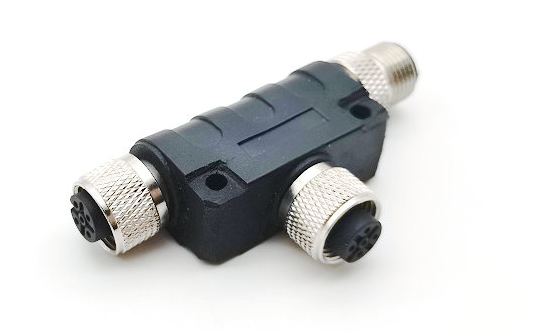

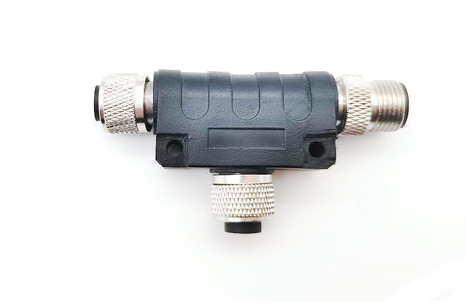

7/8 T型三通预铸电缆连接器

7/8 T 型三通预铸电缆连接器是上海科迎法电气科技有限公司推出的三分支工业连接器。主体采用 T 型三通结构，一端为主输入接口，另一端为两路分支输出接口，实现一路进、两路出的电源或信号分配。电缆与连接器通过注塑工艺一体成型，无需现场接线，开箱即可安装使用。

三端均为 7/8-16UNF 标准螺纹接口，适配大电流、大线径的工业设备连接需求；三端可按实际需求配置公头（针型）或母头（孔型），便于与不同设备的接口极性对接。产品适用于需要现场快速分线、多设备并联的工业自动化、传感器网络及现场总线系统。

产品定位与三分支结构

在配电与总线中的位置

产线上的主干电缆从控制柜引出后，往往要在中途分成若干路送往不同设备。传统做法是在分线点设置接线盒，再做端子转接，体积大、工序多，防护等级也难以保证。T 型三通把分线动作集中在一个预铸件内，安装时只需旋合三端接口，分支点不再依赖现场接线工艺。

一路进两路出的分配逻辑

主输入端的芯线在注塑件内部按并联方式接到两路输出端，两路分支得到同一组电源或信号。分配在工厂内完成，接点被注塑料包裹，不存在现场压接的虚接与氧化问题。两路负载应视为同一回路的两个分支，选型时按两路负载之和核算主输入端的载流能力，而不是按单路计算。

7/8 接口的适用场合

7/8 英寸螺纹接口的触点与线径容量大于常见的 M12 接口，适合传输较大电流的电源分支，也适合线径较粗、需要更高机械强度的场合。它的体积相应更大，安装时需留出旋合与手指操作空间。对只有小信号、空间紧张的点位，仍以 M8、M12 接口更合适。

结构组成与工作原理

三端螺纹接口

三端接口均为 7/8-16UNF 螺纹，旋合后由螺纹把插头与插座压紧，配合面内的密封件在压紧过程中形成密封。统一螺纹规格的好处是同一只三通可以与不同厂家的 7/8 预制电缆、面板座对接，现场更换分支设备时不必更换三通本体，只需确认针孔极性与芯数定义。

预铸一体成型

电缆与连接器采用注塑工艺一体成型，壳体、出线口与电缆护套连成连续整体，没有可拆卸的出线接头。注塑料在出线部位形成渐变过渡，把弯曲应力从护套逐步传到壳体，避免应力集中在某一截面。由于接点在工厂内完成并被包裹，现场不需要剥线、压接与做屏蔽，安装效率明显提高。

公头与母头的配置

三端接口可根据实际需求灵活配置公头（针型）或母头（孔型）。常见组合是主干侧用母头、分支侧用公头，或按上下游设备既有接口逐端匹配。订货时必须逐端注明极性，不能只写“三通一个”，否则容易出现两端同为公头而无法对接的情况；针孔定义与芯数也应在同一张订单图纸上确认。

注塑密封与防护原理

注塑结合面的密封

出线部位的密封不是靠密封圈，而是靠注塑料与电缆护套、壳体之间的结合。注塑前对护套表面做处理，注塑时塑料在压力下贴合护套外壁，冷却后形成连续包裹层。结合质量取决于模具、温度与注塑参数，一旦结合面出现空隙，水分会沿护套与注塑料之间渗入，因此外观检查要重点看出线口有无裂纹、分层与缩孔。

IP67 的密封路径

整机防护等级达到 IP67，可短时浸入 1 米深水中而不发生有害进水。密封路径分为两段：端口处由螺纹压紧密封件，阻止水从插头与插座的配合面进入；出线处由注塑料包裹护套，阻止水沿电缆渗入。未插接的端口应加装防护盖，否则端口本身就成为敞开的进水通道。

温度与介质适应

工作温度范围－20℃～＋80℃，适应工业现场常规温度变化。低温下护套与注塑料的收缩率不同，出线口是薄弱位置，安装时应留出弯曲余量；高温或长期暴晒会加速护套老化，户外使用时建议增加遮阳或套管保护。接触切削液、清洗剂的场合应确认护套材质与介质相容。

关键参数与规格

下表列出该产品的结构与电气参数。表中未列的芯数、线长与三端极性组合按订单确定，特殊要求可在定制时约定。

电气参数的解读

接触电阻不大于 5mΩ、绝缘电阻不小于 100MΩ，是判断触点与绝缘状态的依据。前者影响分支端的压降与发热，后者反映受潮或污染程度。污染等级 3 对应有导电粉尘或凝露可能的工业环境，电涌电压类别 II 对应设备内部线路的过电压水平，两者共同决定产品在配电系统中的适用位置。

认证与环保要求

产品通过 CE/LVD 与 CE/EMC 相关认证，并取得 IP67 防护等级验证，材料符合 ROHS 环保要求。对出口设备或需要随机提供合规文件的客户，订货时可说明目标市场与文件清单，便于随货提供证书编号与测试报告，减少整机认证时的资料缺口。

材料与制造工艺

壳体与注塑材料

壳体采用环保工程塑料，注塑成型后兼具绝缘与机械强度，表面不需额外涂装即可耐受一般工业介质。材料符合 ROHS 要求，进入欧盟市场的整机配套时不必额外做材料声明。塑料壳体重量轻，安装在运动部件上时对结构的附加载荷小，但应避免与尖锐金属边长期摩擦。

触点与内部连接

触点采用导电铜合金，插孔经收口处理以保持接触压力。内部并联接点在注塑前完成焊接或压接，并逐只做通断测试，确认三端芯线一一对应、无错位与短路后才进入注塑工序。由于成品无法拆开返修，内部连接质量必须在成型前锁定，这是预铸类产品工艺控制的关键。

成型与出厂检测

注塑需控制熔体温度、压力与冷却时间，避免出线口出现缩孔、气泡或分层。成品检验包括外观、三端通断、接触电阻与绝缘电阻，并按批次抽样做密封与旋合试验。螺纹用通止规检查，确保与标准 7/8 接口可正常旋合，不因注塑变形导致旋入困难。

安装与接线指导

安装顺序

先固定三通本体或其所连的主干电缆，再旋入分支插头，最后接入末端设备。若顺序颠倒，旋合分支时本体可能被带动扭转，使出线口承受扭矩。安装位置应留出三端各自的旋合空间与电缆弯曲半径，避免一端靠墙导致插头无法旋紧或护套长期受压。

旋合与密封检查

旋合前确认密封件完好、无异物，螺纹无磕碰毛刺；旋入时手感应平顺，出现卡滞不得强行加力，以免损伤螺纹或剪切密封件。旋合到位后插头与本体配合面应贴合，无可见缝隙。用于冲洗或户外环境时，安装完成后应做一次外观与密封复查，未用端口加盖。

分支负载与布线

两路分支的负载之和不得超过主干电缆与接口的载流能力，支路段应单独核算压降，线路过长时加粗线径或缩短分支距离。分支电缆应固定敷设，避免悬空摆动把力传到三通；在多尘、有水的场合，分支走向宜从接口向下引出，减少水沿护套流向接口的机会。

型号配置与选型

按极性配置三端

选型第一步是逐端确认公母：主干进线端通常与上游电缆或面板座对接，分支端与下游设备对接，三端极性应形成“上游—三通—下游”的连续配合。若现场已有设备接口极性固定，按既有接口反推三通配置，比先选三通再改设备更省成本。针孔数量与排列也需与上下游一致。

按距离与芯数定制

预铸电缆的线长按敷设距离定制，确定时计入弯曲余量与检修预留；芯数按回路数确定，电源与信号若需分开走线，应选用对应芯数组合并在图纸上标注定义。特殊芯数、特殊长度、特殊材质与特殊防护等级均可定制，特殊外形结构也可按图开发，但需预留打样与验证周期。

典型应用场景

产线电源分支

工业自动化产线上，一段主干电源需要同时供给多台设备时，T 型三通可在中途引出一路分支，避免每台设备单独放线回柜。分支点集中、走向清晰，桥架占用减少；设备增减时只需在分支端拆装插头，不必改动主干敷设。

户外与移动设备

工程机械、新能源设备、户外显示屏等场合存在水汽飞溅、临时移动与频繁拆装，预铸一体结构与 IP67 防护可减少接头进水与松脱。分支端随设备移动时，应把电缆固定到设备本体上，避免三通成为受力点；长期户外使用还需考虑护套的耐候性。

常见问题与定制服务

分支端信号异常，主干正常。先交换两路分支插头，判断故障随插头走还是随端口走；若随插头走，检查分支电缆与末端设备，若固定在某一端口，检查该端触点与旋合状态。两路并联，单路异常通常不影响另一路。

旋合困难或旋不到底。检查螺纹有无磕碰、密封件是否移位、配合面是否有异物。不得用加力杆强行旋入，以免螺纹咬死或密封件被剪切；螺纹已损伤的三通应整体更换，现场修螺纹难以恢复密封。

出线口渗水。重点检查护套有无割伤、出线口有无裂纹与分层，以及分支电缆是否长期在接口下方弯折积水。出线段属于工厂注塑成型，现场无法修补，发现渗水应更换整只三通并调整敷设方式。

能否与其它品牌 7/8 接口对接。螺纹规格统一为 7/8-16UNF 时可旋合，但针孔排列、芯数定义与密封面结构仍需逐项核对；仅螺纹一致不代表电气定义一致，混用前应比对样品或图纸。

上海科迎法接受 7/8 T 型三通预铸电缆连接器的非标定制，包括特殊芯数、特殊电缆长度、特殊材质、特殊防护等级及三端接口极性配置，特殊外形结构及要求也可定制。订货时提供使用环境、回路数、敷设距离与上下游接口形式，可缩短打样与交期确认时间。
