Y型三通M12公头转M8母头*2

产品定位与核心优势

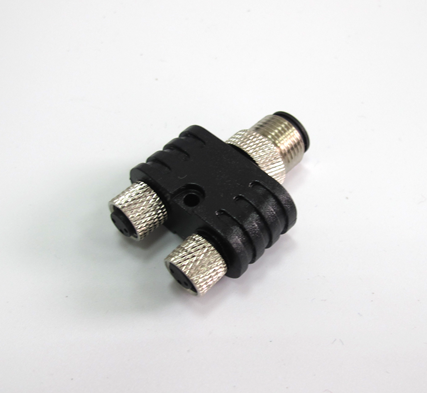

Y 型三通 M12 公头转 M8 母头×2 属于 lj22 系列中的异径分线转接件，输入端为一个 M12 型螺纹公头，输出端为两个 M8 型螺纹母头。它把主控侧的一路 M12 接口就近分成两路 M8 接口，供下游设备分别取用，省去现场临时并线与多只转接头串联的做法。

异径转换与分线合并

现场常见的矛盾是：控制柜、传感器或电源模块一侧预留的是 M12 接口，而末端指示灯、阀岛、小型传感器多用更小规格的 M8 接口。两端规格不一致时，线缆无法直接对插，加装独立转接头又会增加接点数量与潜在故障点。该型号把异径转换与一路分两路放在同一只本体上完成，插接次数减少，装配路径更短，排查也更直接。

双路同源输出

两路 M8 母头由同一组输入触点按内部线路分出，两路线序与输入侧一一对应，避免出现一路接通、一路错位的情况。需要两只同类传感器同步取信号，或两个执行元件共用同一路电源时，双路同源输出比现场并线更整洁，也便于后续按路单独更换。

按客户要求定制

芯数、公母组合、屏蔽与非屏蔽、内部线序分配都可以按客户要求定制。批量项目可先确认接线定义，再按图纸制作样品，样品确认后进入批量生产，减少现场返工与二次采购。

结构与工作原理

整只转接件由输入螺纹组件、输出螺纹组件、内部触点与分配线路、外壳封装四部分组成，装配完成后形成一只整体式三通本体。

M12 公头输入端

输入端采用 M12 型螺纹公头，旋合后与母座形成机械固定，插针与对方插孔对位接触。公头形式便于直接插入主控侧或电源侧的 M12 母座，不需要再加中间转接件，接口高度与占用空间随之减小。

双路 M8 母头输出端

输出侧布置两个 M8 型螺纹母头，每个输出口独立锁紧、独立密封，下游 M8 公头线缆分别插入。两个输出口在位置上分开，插拔时不互相干涉，狭小空间内也便于单手操作。

内部三通分配

本体内部将输入触点按设计分为两路，分配线路在出厂前完成固定与封装。线路走向、分出方式与线序由图纸确定，同一批次按同一份接线定义生产，避免不同批次之间出现差异。

线序对应关系

线序对应是这类三通件最容易被忽视的环节。输入端第 n 位与两路输出第 n 位保持一致，项目中应把各芯功能写进接线表，并在样品阶段逐芯导通确认，避免上电后才发现错位而返工。

关键参数与规格表

下表列出该型号可直接确认的项目，未列出的电气指标需结合客户工况确认后写入图纸，不作默认承诺。

表中芯数为可选范围，实际以项目确认的芯数与线序为准；公母组合指输入端与输出端的针孔形式，可按客户要求互换。带电缆型与特种转接型另行确认。

材料与制造工艺

螺纹件成型与表面处理

输入与输出的螺纹件按图纸加工成型，螺纹牙型与配合尺寸逐批抽检，保证与标准 M12、M8 连接件互配。表面处理方式随材质与使用环境确认，锁紧时不因螺纹毛刺影响手感与密封配合。

触点装配与导通检查

触点按线序装入绝缘定位件，装配后进行逐芯导通与错位检查，确认输入端与两路输出端的对应关系与图纸一致。定位件的作用是限制触点位移，插拔时触点不后退、不偏斜。

注塑封装与带电缆型

带电缆型在本体与电缆结合部位采用注塑封装，形成整体式结构，减少护套与本体之间的缝隙。封装后进行外观与密封检查，避免飞边、缩孔等缺陷影响装配与防护。

出厂检测与批次记录

出厂前按批次进行外观、尺寸、导通与密封抽检，检测记录随批次归档，便于批量项目追溯与后续补货对齐。定制件在首件确认后锁定工艺参数，后续批次按同一标准执行。

防护与可靠性

IP67 密封结构

锁紧后典型可达 IP67 防护等级，依靠螺纹锁紧与密封件配合阻断水汽与粉尘。未插合或未锁紧的接口不具备防护能力，现场应避免长时间敞口存放，运输与停机期间建议加装保护帽。

屏蔽与非屏蔽可选

需要抑制干扰的场合可选屏蔽型，屏蔽层经本体与电缆屏蔽网连通；一般信号或电源分配可选非屏蔽型，结构更简洁，接线与维护成本更低。两种形式外形接近，选型时需在图纸上注明。

抗振动与反复插拔

螺纹锁紧在振动工况下不易松脱，插拔依靠螺纹旋合，不依赖卡扣弹力，长期反复插拔后仍能保持接触稳定。产线频繁更换工装时，应固定线缆走向，避免拉力直接传到接口。

安装与接线指导

安装位置与走线方向

转接件应尽量靠近分线点安装，输入侧朝向主控或电源方向，两路输出朝向末端设备，减少线缆交叉。悬空使用时建议在附近增加固定点，避免本体自重与线缆重量全部作用在螺纹接口上。

接线顺序与核对

接线前先断开电源，按接线表逐芯核对输入与两路输出的对应关系，确认无误后再锁紧。旋合时保持轴向对正，避免斜插造成插针弯曲或密封件挤伤。

屏蔽层与接地处理

选用屏蔽型时，屏蔽层按现场接地方案单端或双端处理，接地位置与主控侧保持一致，避免形成地环路。非屏蔽型不涉及屏蔽层处理，接线步骤更少，适合干扰较小的电源分配。

维护与更换

单路输出线缆损坏时可单独更换对应线缆，不必整体拆解；更换后重新核对线序并锁紧。定期检查螺纹是否松动、密封件是否老化，是长期保持防护等级的有效手段。

型号与选型

该型号的选型主要看三项：螺纹规格、芯数、屏蔽需求，其余如线序、标识按项目确认后写入图纸。

按螺纹规格选

输入侧为 M12 型，输出侧为 M8 型。同系列还提供 M12、M8、M16、M23 及带电缆型、特种转接型，同一项目中可按各段接口规格组合选用，不必为迁就接口而改变原有传感器型号。

按芯数选

常用芯数覆盖 2、3、4、5、6、8、12、16 芯等。芯数以实际信号路数为准，两路输出所需芯数应与输入侧一致，避免出现空芯、错位或多余触点。

按屏蔽需求选

强干扰环境、长距离传输或与变频器、伺服共柜时优先考虑屏蔽型；短距离、干扰较小的电源分配可选非屏蔽型。屏蔽型需同步确认屏蔽层接地方式。

典型应用场景

产线末端双路取信号

一台检测工位需要两只同类传感器同时取信号时，可用一只 Y 型三通从主控侧 M12 接口分出两路 M8，分别接两只传感器，柜内走线随之减少，工位调整时也不必重新布线。

指示灯、蜂鸣器或小型电磁阀需要与主回路共用一路电源时，可在就近位置设置分线点，避免从柜内长距离引线。工程机械、包装设备、锂电与光伏产线、机床附件等场景，只要存在 M12 主接口与 M8 末端接口并存，都可采用该型号完成异径分线。

常见问题与排查

问：两路输出能否接不同芯数的设备？答：输入侧芯数确定后，两路输出按同一线序分配；若下游只需其中部分芯，应在图纸中注明空芯位置，不可在现场临时改线。

问：插上后一路有信号、一路没有，怎么查？答：先核对两路输出线序是否与接线表一致，再检查输出线缆是否锁紧到位，最后用导通表逐芯测量，排除线缆内部断芯。

问：能否把输出端改为公头？答：公头母头可以互相转换，属定制项，需在下单时说明两端针孔形式，避免与现有线缆重复对接。

问：户外使用需要注意什么？答：锁紧到位是保持 IP67 的前提，未插合的接口应加保护帽；长期日晒雨淋的场合建议将本体置于遮挡处，减少密封件老化。

问：本体发热是否正常？答：发热与所通电流、环境温度相关，具体载流能力需按工况与我们确认；发现异常温升应先断电，检查是否存在接触不良或线序接错。

包装、储运与定制服务

产品按批次独立包装，接口加装保护帽，避免运输途中粉尘进入与插针碰伤。长期库存应置于干燥环境，避免密封件受压变形；领用时按先入先出，减少长期存放导致的材料老化。

我们接受客户的特殊定制：可调整芯数、公母组合、内部线序、屏蔽形式与本体标识，也可按项目需要提供带电缆型。批量生产前建议先做样品试装，确认接口、线序与安装空间后再下单，交货周期与批量要求可与商务沟通确认。

产品具体的技术参数与要求，请联系我们商务：021－64822327、67881109、67881137、64822118。
