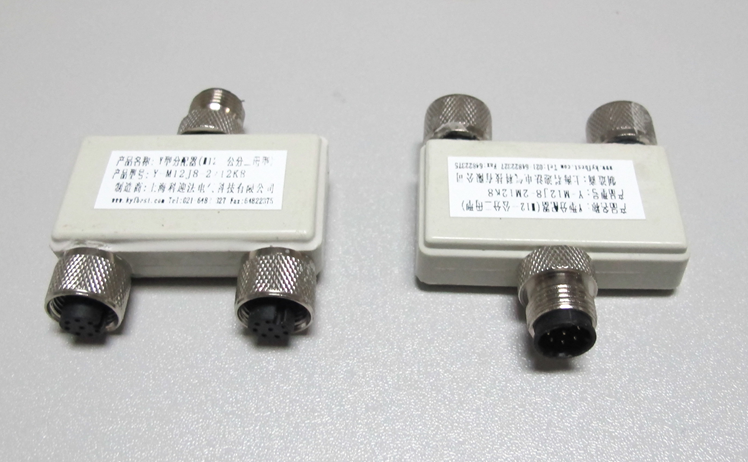

T型、Y型一分二转换器11

产品定位：整机一致性的来源

在需要频繁弯折、拖拽或冲洗的场合，一分二转换器的薄弱点往往不在触点，而在接头与电缆的衔接处。分体式结构由操作者现场把电缆接入接头，压接、密封、锁紧分别由不同的人完成；一体注塑型把这段衔接收进工厂，整支产品出厂即为一个整体。

科迎法电气该系列的带电缆型与一体注塑型，覆盖 M8、M12、M16、M23 等螺纹规格，芯数从 2 芯到 16 芯可选，公头母头可按客户要求转换。对批量设备而言，减少现场接线工序本身就是质量手段，也是交期手段。

一体成型的结构与原理

分体装配的界面问题

分体式的接头、密封件、电缆之间存在多个配合面，每个配合面都可能因装配不到位而渗水。现场剥线长度不一、压接力度不同，也会让同一批设备的表现出现差异。界面越多，一致性越依赖施工水平，而施工现场恰恰最难统一。

注塑包覆层的作用

一体注塑把外壳与电缆护套在模具内结合，包覆层同时承担固定、密封与机械保护。电缆不再靠夹紧件单独握持，而是被包覆层连续抱住，弯折时的应力分散到更长的一段，接头根部不容易形成固定折痕。

预铸电缆的构成

预铸电缆在工厂完成电缆选型、剥线、触点连接与包覆，出厂时一端或两端已带电缆。现场只需处理未预铸的一端，或直接插合，省去焊接、压接与绝缘恢复。预铸段的导通与密封在出厂前逐支检查，现场不再重复这些工序。

关键参数与规格

下表按家族可提供的范围整理，具体配置以图纸确认。不同芯数与螺纹组合的接线位排列、是否屏蔽、是否带电缆，都在定制阶段锁定，批量中按确认版本执行。

螺纹与芯数档位

M8 适合空间受限的小型传感器分支，M12 是常见的主力规格，M16 与 M23 用于芯数较多或需要更粗电缆的回路。芯数从 2、3、4、5、6、8、12 到 16 芯，选择时按实际回路留出备用芯，不要为省成本把备用线剪掉。

带电缆型的配置口径

带电缆型的电缆长度、护套材质、末端处理方式按客户要求定制。定制时需说明使用环境的弯折频次、是否有油污或冲洗、末端是裸线、端子还是另一个接头，这些信息决定电缆选型与包覆方式，而不是只看长度。

材料与制造工艺

包覆材料的选择

包覆层需要与电缆护套相容，二者热膨胀与硬度接近，冷却后才不会出现分层或收缩缝。材料还需考虑现场接触的油、冷却液与清洗剂，普通护套在长期油污中会变硬，选型时应把介质类型告知厂家。

模具与成型控制

一体注塑的模具决定包覆层厚度是否均匀。厚度不足的位置抗弯折能力弱，过厚则影响锁紧套旋合与插合手感。成型时控制熔体温度、压力与冷却时间，使包覆层与电缆、壳体结合紧密，避免内部留有空腔。

电缆与接头的预铸

预铸前先完成触点连接与逐芯导通，确认线序无误再进入包覆。线序一旦包进包覆层便无法更改，因此导通检查放在注塑之前，而不是成品之后。多芯电缆的每芯在包覆前固定位置，防止成型压力使线芯移位。

出厂检测项目

成品逐支做外观、导通与绝缘检查，有密封要求的按批次做气密或浸水抽检。外观重点看包覆层有无气泡、缩孔、飞边，以及接头根部有无可见缝隙；导通按图纸逐芯核对，绝缘在芯与芯、芯与壳体之间测量。

密封一致性与防护

IP67 的形成条件

IP67 的防尘与短时浸水能力，依赖插合面的密封件与包覆层的连续性。一体注塑减少了一个现场装配界面，但插合端仍靠锁紧与密封圈，因此插合前要确认密封圈无异物、无划伤，锁紧到位。

温度与老化

包覆材料在长期高温或紫外线下会老化，表面出现裂纹后水分沿裂纹进入。户外或靠近热源的安装位置，应说明环境温度范围与是否有阳光直射，由厂家选择对应的护套与包覆材料，具体耐温等级按定制确认。

弯折工况

反复弯折时，最怕在接头根部形成固定折点。一体注塑把柔性过渡段做在包覆层内，弯折时曲率分散；安装时仍应避免把电缆贴着急弯的金属边折回，必要时加装护套或留出自然弯曲半径。

拖拽与振动

拖拽工况的受力首先传到锁紧螺纹与包覆层结合部。螺纹锁紧到位后，拉力由壳体承担；若只靠插合力而不旋紧，拖拽会把力直接加在触点上。振动环境中还应确认电缆固定点与接头之间留有缓冲，不让接头成为悬臂端。

安装与使用

插合与锁紧

插合前对准键位，直插到位后旋紧锁紧套或螺纹。带电缆型较重，插合时应握持壳体而非拉拽电缆，避免把拉力传到包覆层。未锁紧就通电，接触电阻与防水都不可靠。

固定与应力释放

安装后给电缆留出一段自由弯曲，再把线束固定在支架上，固定点不要紧贴接头。设备运动部件上的转换器，应把电缆走向与运动轨迹一起考虑，避免行程末端把电缆绷直。

现场末端处理

预铸电缆的另一端若为裸线，现场只需按图纸接端子或接入端子排；若另一端也预铸了接头，则直接插合。末端剥线时不得伤及护套内的屏蔽层，非屏蔽型也应保留护套完整，防止水分从末端虹吸。

选型对照

一体式与分体式的取舍

一体式适合批量、工况有弯折或冲洗、现场不愿承担接线质量风险的场合；分体式适合需要现场调整线序、备件只需更换接头、或电缆需与设备线束合并的项目。两者不是替代关系，同一设备上可以按回路混用。

电缆长度与末端形式

电缆长度按安装位置与走线路径确定，宁可留出维护余量，也不要在接头处绷紧。末端形式可选裸线、压端子、另一个公头或母头，亦可按客户图纸做特殊转接。长度与末端一经确定即进入图纸，批量中不随意变更。

典型应用

移动设备与冲洗区

工程机械、移动平台的线束随机构反复摆动，接头根部是疲劳集中点，一体注塑的柔性过渡能减少断芯。食品医药的冲洗区则看重包覆层与电缆护套的连续密封，避免冲洗水从装配缝隙进入。

批量预装产线

在节拍固定的装配线上，预铸电缆让工位只做插合与固定，省去剥线与压接，节拍更可控，也减少因人员差异造成的返工。备件管理随之简化：以整支带电缆产品为单元，而不是散件加现场制作。

常见问题与排查

问：一体注塑型能否现场改线序？答：包覆层内的线序已固定，现场无法改序，需要变更时应按新图纸重新定制，不能剖开包覆层改接。

问：预铸电缆末端剥线伤到屏蔽怎么办？答：伤及屏蔽会破坏连续性，应剪除受损段重新剥线，屏蔽型还需检查屏蔽层与壳体的连接是否仍然有效。

问：接头根部出现折痕是否还能用？答：先做导通与绝缘检查，再看包覆层是否出现可见裂纹或鼓包；有裂纹的接头防水已失效，应整支更换。

问：带电缆型如何判断锁紧到位？答：锁紧套旋至阻力明显增大、插合端无相对位移即可，不靠大力气硬拧，过度旋紧会挤压密封圈。

问：一体式比分体式重，会不会增加振动负荷？答：重量差异主要来自电缆与包覆层，安装时把电缆固定好、避免接头悬空受力，比单纯比较重量更重要。

问：样品阶段能否只做小批量？答：可以，先按图纸做样品试装，确认插合、锁紧与走线后再批量生产，样品阶段也是锁定包覆与电缆配置的时机。

包装、储运与定制

带电缆型按整支盘绕装箱，盘绕直径不小于电缆自然弯曲半径，避免长期小半径存放形成永久折痕。螺纹端加保护帽，屏蔽型接头在装箱前确认屏蔽层未被压扁，箱内不放尖锐金属件。

储运环境应避免长期暴晒与高温，包覆材料在紫外线下会加速老化。库存按螺纹规格、芯数、电缆长度与末端形式分格存放，取用时核对标签，防止相近规格混发。

定制流程从图纸确认开始：先明确螺纹、芯数、公母形式、是否屏蔽、电缆长度与末端，再确认内部线路定义。样品试装通过后进入批量，批量中如需变更，应重新出图并确认，不在原批次上临时改动。
