M12、M8双头电缆连接器24

产品定位与核心优势

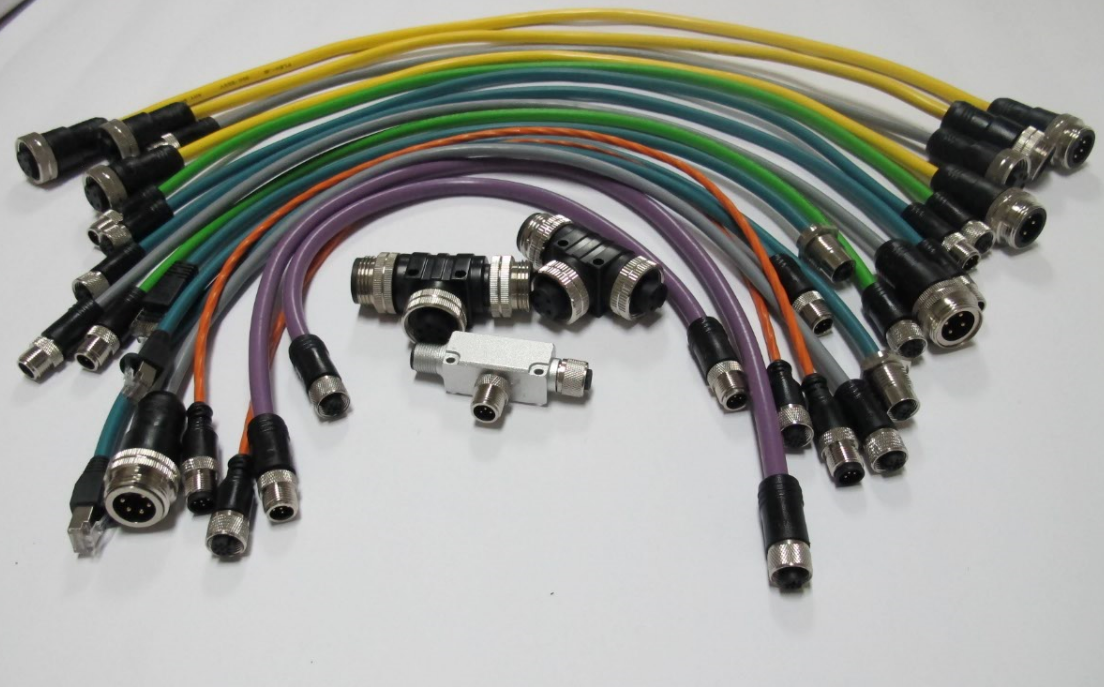

M12、M8 双头电缆连接器属于 lj22 系列的带电缆型产品：一段预铸电缆，两端分别为 M12 型与 M8 型螺纹接口，出厂时已完成接线、注塑与导通检测。现场只需要把两端分别旋入对应插座，中间不需要剥线、压接或做密封处理。

双头预铸的含义

双头指电缆两端都带连接器，且两端规格可以不同；预铸指连接器与电缆在工厂内完成一体成型，而不是现场组装的现场接线式接头。预铸结构把接线质量从施工现场转移到工厂工序，线序、屏蔽与密封在出厂前已经确定，现场只剩下插拔与固定。

一端 M12 一端 M8 的价值

设备侧与控制柜侧的接口规格常常并不统一：柜内模块、分线箱多用 M12，末端传感器、执行器多用 M8。若两端都做成同一规格，中间仍要再加转接件，接点数量随之增加。一端 M12、一端 M8 的双头线把这些差异一次消化掉，整条链路只保留两个插合点。

结构组成与接口形式

M12 端结构

M12 端由螺纹锁紧套、插针或插孔、绝缘定位件与尾部封装组成。螺纹套旋合后压紧对方接口的密封面，插针在定位件内保持固定，插拔时不会后退。端部通常带一段过渡护套，缓解电缆在出口处的弯折。

M8 端结构

M8 端直径更小，同样采用螺纹锁紧，插针数量随芯数配置。由于端部尺寸小，注塑时对同轴度与密封面平整度要求更高；偏心或溢料会直接影响插合手感与防护效果，因此该端在装配后需单独检查。

中间电缆

中间段为多芯电缆，芯数与两端接口一致，导体按线序接入各自触点。电缆外径与护套形式随芯数和使用环境确认，布线时可沿桥架、拖链支架或设备内腔敷设，具体弯曲与固定方式按现场空间安排。

两端公母组合

两端可做成公头对公头、母头对母头，或一端公一端母。公母形式取决于两端插座的针孔形式，选型时应以插座实物或图纸为准，而不是凭习惯判断。公头母头可以互相转换，属定制项。

关键参数与规格表

表中未列出额定电流、耐温与具体线长档位，这些项目需结合客户工况确认后写入图纸，不按通用值默认承诺。批量采购时建议把长度、芯数、公母形式、屏蔽与标识一次性列入询价清单。

线序对应与标识

线序定义

线序是双头线最需要在图纸上固化的内容：M12 端第 1 芯对应 M8 端第 1 芯，依次类推，不能因两端壳体不同而改变编号习惯。核对时以插针/插孔的实际位置为准，不按线缆颜色判断，避免不同批次线缆配色差异造成误接。

标识与追溯

两端可加装标识套管或热缩标识，标明线号、用途或设备位号，便于后期维护时快速辨认。批量项目还可以按批次建立生产记录，把长度、芯数、线序与检测结果对应到具体订单。

材料与制造工艺

导体与护套

导体按芯数与截面配置，护套材料随使用环境确认：一般设备内部可选常规护套，存在油污、切削液或频繁移动的场合需另行确认材质与结构。屏蔽型在缆芯外增加屏蔽层，屏蔽层与两端壳体保持连通。

注塑封装

两端连接器与电缆结合部位采用注塑封装，使护套、本体与螺纹套形成整体。封装模具与工艺参数在首件确认后锁定，控制溢料、缩孔与偏心，保证两端同轴度与密封面平整。

装配与出厂检测

装配按图纸线序接线，完成后逐芯导通并检查有无错位、短路与断芯，再进行外观与尺寸检查。带屏蔽的产品还需确认屏蔽层连通性；检测结果随批次归档，便于批量补货时比对。

防护与可靠性

IP67 与两端锁紧

整条线缆的防护取决于两端是否锁紧，任何一端未旋合到位，水汽与粉尘都可能从该端进入。典型可达 IP67 的前提是两端接口与配套插座规格一致、密封件完好。备用线缆应加保护帽存放。

屏蔽连续性

屏蔽型双头线的屏蔽效果取决于屏蔽层在两端是否连续、接地是否合理。安装时应按现场方案确定单端或双端接地，接地位置与主控侧保持一致，避免屏蔽层形成地环路而引入新的干扰。

抗拉与弯折

预铸结构把拉力分散到护套与本体结合处，但不应把电缆当承力件使用。移动部件上的线缆应留出弯曲余量，固定点设在靠近接口的位置，避免反复弯折集中在端部出口处。

拖拽工况下的护套

拖链或往复拖拽工况下，护套承受的是周期弯曲而不是一次性拉力。敷设时让线缆在拖链内自由平铺，不扭曲、不捆扎过紧，两端留出活动段，固定点避开弯曲半径的起弯处。护套一旦出现起皱、发白或开裂，应整根更换，不能靠外加缠绕带继续使用。

安装与接线指导

敷线路径规划

先确认两端设备位置，再确定走线路径，尽量避开锐边、热源与运动部件的夹点。长度以走线路径实测为准，预留少量维护余量，余量过多会在设备内部堆积，反而增加干涉与磨损。

锁紧操作要点

插合前检查插针是否弯曲、插孔内有无异物，轴向对正后旋合到位。M8 端尺寸小，旋合时更容易斜插，建议用手指先对正再逐步收紧，不要用工具强行加力。

通电前核对

通电前按标识逐芯核对两端对应关系，确认电源极性、信号回路与图纸一致；带屏蔽的线缆检查接地连接。首次通电建议先空载观察，确认无异常温升与信号跳变后再投入运行。

长度定制与型号选择

长度定制

长度可按客户要求定制，下单时提供走线路径与两端位置，或直接给出所需长度与允许偏差。批量项目中建议同一工位统一长度，减少现场辨认与备件种类。

接口与芯数组合

同系列除 M12 与 M8 组合外，还覆盖 M16、M23 等螺纹规格与特种转接型，芯数从 2 芯到 16 芯等可选。选型时先定两端规格与芯数，再定公母、屏蔽、长度与标识，形成完整型号描述。

典型应用场景

柜内分线箱到末端传感器的连接，是这类双头线最常见的用法：分线箱侧为 M12 接口，传感器侧为 M8 接口，一根线完成跨规格连接，柜内不再出现转接件堆叠。机床附件、包装设备、锂电与光伏产线的工位改造中，也常用双头线替换原有现场接线式接头，缩短停机时间。

工程机械与移动设备上，双头线用于跨铰接点、跨模块的连接，预铸结构减少了现场接线的密封处理环节。食品与医药设备需要频繁清洗时，应确认护套材质与清洗方式，并在每次拆装后检查密封件状态，避免高压水直接冲击接口。

对于需要跨柜、跨工位连接的产线，双头线可以按设备位号预先做好标识与长度，改造时按编号直接替换，不必在现场重新测线与压接。这种做法在停机窗口较短的技改项目中尤其有效，也能减少因手工接线质量不一致带来的返工。

与分线盒的配套使用

现场若使用分线盒或转换器，双头线应与盒体的接口规格、针序定义一并核对：分线盒引出端多为 M12 母座，双头线该端就应选与之匹配的公头；转换器用于跨规格衔接时会多出一道插合点，应尽量把转接固定在柜内，避免放在振动或涉水部位。

常见问题与包装交付

问：两端芯数不同能否做？答：双头线两端芯数一般保持一致，若确有差异需求，可按客户要求定制并在图纸中注明空芯位置，不能在现场临时改线。

问：长度可以现场裁剪吗？答：预铸线缆两端已封装，现场裁剪会破坏密封与屏蔽结构，不建议自行截断。长度不符时应按实际路径重新定制。

问：插上后信号不稳定，如何排查？答：先确认两端是否锁紧、插针是否弯曲，再检查线序与屏蔽接地；若仅在设备运动时出现，重点检查线缆是否在弯折处受损。

问：能否用于拖链环境？答：拖链对护套与导体结构有额外要求，需按运动频率与行程确认，不能按普通固定敷设的线缆直接替代。

问：备件如何管理？答：按设备位号与线号建立清单，标明两端规格、芯数、长度与屏蔽形式；备件与在用线缆同批次更便于比对，存放时两端加保护帽。

问：两端能否互换位置使用？答：M12 端与 M8 端螺纹规格不同，位置不能颠倒；若两端插座规格与常规相反，应在订货时说明端别与公母，不要在现场强行插合。

现场更换与备件管理

更换前按设备位号找到对应线号，并记录两端插合方向与走线路径，避免新线复位后与其他线缆交叉。拆下的旧线保留原有标识，便于比对长度与芯数；同一工位建议保持备件与在用线缆同规格、同标识，减少误装。

包装与储运

线缆按长度盘绕或按根独立包装，两端加装保护帽，避免运输途中插针碰伤与粉尘进入。存放时应避免重压、日晒与靠近油品，长期库存定期检查护套有无硬化或变形。

定制与批量交付

该产品按客户要求定制、批量生产，可调整两端螺纹规格、公母形式、芯数、线序、屏蔽、长度与标识。新项目建议先做样品试装，确认插合手感、走线路径与长度余量后再批量下单。
