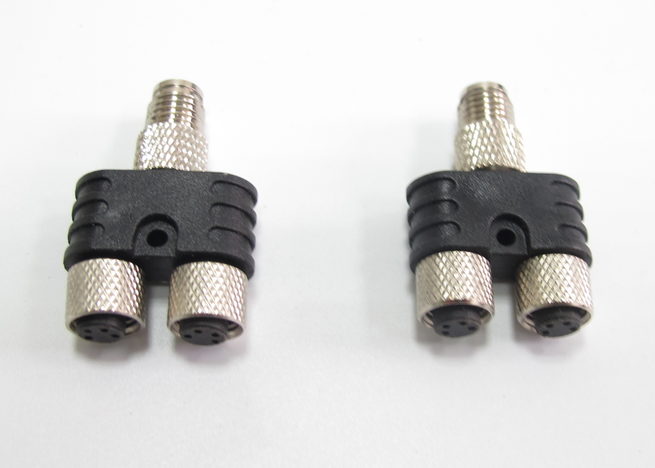

T型、Y型一分二转换器2

对称分路的产品定位

T型、Y型一分二转换器2 的结构特征是 Y 形对称分路：一个主干入口，两条支路以相同夹角向两侧分开，两个出口在几何上互为镜像。这种布局不追求某一支路优先，而是让两路在长度、弯折和电气关系上尽量对等，适合两个负载地位相同、需要同等对待的场合。

对称带来的直接好处是现场不必区分主次。两个检测点、两路执行信号或两台同型号设备，接线时按序号对位即可，不存在主线走哪一路更合适的判断，安装人员的思考成本降低，备件种类和培训内容也随之简化。

Y 形结构的由来

Y 形不是外观偏好，而是分线关系的直接投影：主线进入后要在节点处一分为二，两条支路各占一个方向，均匀张开才能让节点内导线排列松散、互不挤压。若两支路同向并排，节点内部容易叠线，包封后局部厚度不均，弯折时受力会集中在一侧。

对称布局的现场意义

对称布局让转换器在设备上更容易摆正：两侧分支等角度张开，重心落在主干轴线上，固定后不会因一侧线束偏重而倾斜。安装在运动部件上时，这种重心关系能减少螺纹端的附加弯矩，长时间振动后接口不易松动。

Y 形几何关系与节点形式

Y 形结构可拆成三段看：入口的直段、节点的过渡段、两个出口的直段。三段的比例决定成品的手感与安装姿态，也决定内部导线在节点处的实际路径长度。定制时如果对出线方向有要求，改动通常落在过渡段与出口段的转角上。

主干夹角与分支过渡

两条支路与主干之间采用渐变过渡，而不是在一点上直接折转。过渡段给出足够的转弯半径，导线在节点内沿弧线排布，避免直角硬折。转角越平缓，内部导线的实际路径越接近设计长度，两路的电气一致性也越容易保持。

节点截面与线束容纳

节点截面按芯数确定：2 芯、3 芯、4 芯的分支线束较细，节点可以做得紧凑；6 芯、8 芯、12 芯、16 芯时导线根数增加，节点需相应放大，保证每根导线有独立走线空间。芯数越高，成品外形差异越明显，选型时应把芯数与安装空间一并考虑。

两端中心线的对齐

两个出口的螺纹段中心线与各自支路走向一致，出口端面与对接插头保持同轴。若出口偏斜，插头插入时会带侧向力，密封圈一侧受压过大、另一侧贴合不足，长期使用后容易在偏压一侧出现渗水痕迹。

两路等长与一致性

等长对信号的影响

两路支线长度接近时，信号到达两个负载的时间差很小，对开关量信号几乎无影响，对需要同步的模拟量或通讯信号则更稳妥。Y 形对称结构把这一要求落实在结构上：同样芯数、同样转角、同样出口位置，两路路径天然接近，不必靠后期修剪线长来迁就。

两路阻抗的一致性

阻抗不只取决于导线，还与节点处的排布有关。对称分路让两支路导线在节点内走相似路径，长度差与弯折差都受控，两路分布参数因此更接近。屏蔽型产品在这一点上更明显：两侧屏蔽层包覆长度对称，接地路径不偏向任何一路。

支路互换的验证

出厂检验时把两个支路的负载对调复测，确认互换后信号关系不变。能通过这项验证，说明内部线路确实按对称关系排定，而不是把两路简单并联后随意引出。客户在现场也可照此方法做一次互换测试，快速判断节点是否受损。

分支节点的一体注塑

节点预定位

注塑前先把两支路导线按预定走向固定在节点位置，逐根确认序号与去向，再固定主干。预定位的作用是让包封材料填入时导线不发生位移；否则两支路实际路径会偏离对称设计，等长关系随之被破坏，外观上也能看出左右不对称。

包封层厚度

包封层把节点整体覆盖，两侧厚度保持一致，避免一侧薄一侧厚造成弯曲时应力集中。包封完成后节点表面应连续、无气泡与缺口，边缘过渡圆滑；有线束穿出的位置不应出现被材料夹住的痕迹，否则长期振动会从该处开裂。

弯曲疲劳的抑制

节点是整只转换器弯折最频繁的部位，疲劳裂纹多从这里开始。抑制手段有两层：结构上让过渡段足够长，把弯折分散到一段距离；使用上要求分支线在节点附近保持顺直，需要转向时由固定件承担，而不是让节点本身成为转折点。

节点完成后还要做一次气密或浸水抽检，确认包封层没有贯通缺陷。抽检通过后再装螺纹段与锁紧套，避免在后续装配中反复夹持节点，把已经成型的包封层压出内伤。

关键参数与规格表

Y 形对称结构与 T 形共用同一套接口规格，差别在分路形式与节点形态。下表列出 lj22 系列的公开参数，具体订单仍以定制确认单为准。

需要留意的是，芯数与节点尺寸并非线性对应：同样的 8 芯，导线外径不同，节点容纳空间也不同。定制时应说明导线类型与分支线外径，必要时寄送一段实物线束，由生产方按实际线径调整节点包封尺寸。

材料与装配工艺

壳体与绝缘座

壳体承担螺纹配合与节点保护两项职责，螺纹段要求尺寸稳定、反复旋紧不变形；绝缘座负责插针与插孔的定位，孔位与序号在装配后不再变动。两者在装配时同轴对接，若装配偏差，插头插入会有阻滞感，密封圈也容易在旋入过程中被搓动。

触点连接与检查

触点与内部导线采用压接或焊接，连接后逐芯做通断与绝缘检查。Y 形结构的两支路各有一组触点，检查时以入口为基准，按序号在两个出口分别测量，确认同一序号在两路都有通路，且相邻序号之间不导通。

防护与可靠性

IP67 与端口防护

IP67 的实现依赖端面密封圈、螺纹压紧与节点整体包封三者配合。对接后密封圈被压扁形成闭环，锁紧到位压紧量才稳定；运输与库存阶段端口应保持防尘帽，防止敞口进水和插针氧化，也避免两支路端口相互磕碰。

屏蔽层的连续性

屏蔽型产品的关键在于屏蔽层从入口贯通到两个出口，中间不在节点断开。包封前要确认屏蔽层与两端结构已经连通，包封后仍需复测；若只在入口做屏蔽、出口不接，干扰会从出口端重新引入，屏蔽效果反而不如非屏蔽型稳定。

安装与固定

固定位置的选择

转换器应固定在不易被工具或工件碰到的位置，避开运动部件的行程边缘。若必须装在活动区域，应把转换器与线束一起绑扎到随动件上，让整段线一起运动，而不是让转换器成为线束中的一个活动节点。

两路走向的对称

敷线时两路支线按对称方向引出，避免一路拉直、一路绕大弯。一路被拉直、一路被盘绕，等于人为制造了长度差与张力差，Y 形结构本身的等长优势会被抵消；较长余量应集中在同一个固定点之后，而不是压在节点上。

检修空间预留

两个出口都需要留出手指或扳手操作的空间，锁紧套的旋转半径不能被相邻结构挡住。空间紧张时优先调整固定位置，而不是改用更短的锁紧套；锁紧不到位是渗水与间歇断信号最常见的原因。

双向使用说明

反向当作合二为一

Y 形结构在电气上是对称的，反过来使用即把两个支路当作输入、主干当作输出，实现两台设备汇入同一采集通道。前提是内部线路按并联设计；若订单中做过特殊编排，例如某几芯只走单侧，则反向使用会改变信号关系，不能直接对调。

双向使用的注意点

反向使用时两支路的信号会相互叠加，需确认上游设备允许这种并联。两个输出端同时驱动时，回路电流在两路合成后进入主干，主干侧的导线截面与端子承载能力要事先与供方确认，不能仅按单路负载估算。

Y 形对称一分二转换器按客户要求定制、批量生产，可选屏蔽或非屏蔽，公母形式与内部线路均可按现场确定。下单时请提供螺纹规格、芯数、分支长度、导线外径与使用环境，有实物样品可直接寄样比对。

选型、应用与交付

芯数与螺纹的匹配

先按现场插头定螺纹，再按信号数量定芯数。M8 型多用于空间紧凑的小型传感器；M12 型通用性最好，接近开关、光电传感器与一般 I/O 多采用；M16 型、M23 型在 8 芯以上、线束较粗时更从容；带电缆型适合无插头可对接的成套设备，特种转接型按图纸单独立项。

两个负载同型号、同重要程度时选 Y 形对称结构最合适，例如同一工位两侧的对射光电、双通道执行器、并行布置的两台检测仪表。负载地位不同、需要一路为主一路为辅时，则更适合 T 形分支，主干与支路的走向差别更直观。

定制与批量交付

批量订单一经封样，后续批次按封样比对接口尺寸、序号定义与包封外形。包装按只独立包装，端口带防尘帽，分支线盘绕固定；外箱标签注明螺纹、芯数、公母组合与分支长度，便于现场按位取用。产品具体技术参数与要求，请联系商务：021－64822327、67881109、67881137、64822118。
