T型、Y型一分二转换器6

8芯一分二的定位：一次分出两路完整信号

8芯是工业现场最常见的一个分路档位。传感器侧的四芯回路、两路独立的检测信号、加一对电源与回零，正好凑成8芯；再往上到12芯、16芯，多出来的芯位多数是备用或扩展。8芯一分二转换器的价值，就是把这一组完整的信号一次分成两路，而不是在现场临时并线。

8芯分路的典型构成

实际接线中，8芯常被拆成两组四芯，一组走向出口一，一组走向出口二；也有把8芯全部并联到两个出口的用法，此时两个出口内容完全相同，等于把同一组信号复制给两台设备。两种用法在针位定义上完全不同，订货时必须说明是分割还是并联。

本系列可覆盖的接口

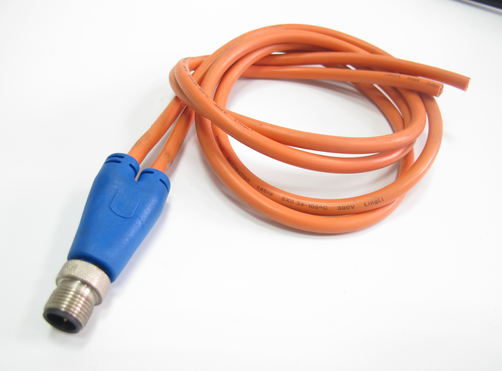

该系列连接螺纹有M12型、M8型、M16型、M23型，另有带电缆型与特种转接型；芯数覆盖2芯、3芯、4芯、5芯、6芯、8芯、12芯、16芯。8芯可做T型也可做Y型，公头母头可按客户要求互相转换，内部线路可任意设计，屏蔽与非屏蔽均可选。

8芯在T型与Y型中的针位分群

8个针位在一分二结构里不是平均劈成两半就结束。分群方式决定了两个出口各自拿到什么，也决定了回零线与电源线落在哪一侧。

四芯对四芯的分群

最直观的分群是入口1至4芯走向出口一、5至8芯走向出口二。这样两个出口各得四芯，适合两路各自独立的四芯传感器回路。分群时要注意针位编号的连续性，若壳体针位是环形排列，1至4与5至8在物理上未必相邻，图纸应按实际针位号标注，不能按顺序想当然。

公共端落在哪一侧

四芯回路里通常有一根回零，两根信号，一根电源或另一路信号。若两个出口共用一个回零，回零芯需要同时接到两个出口的对应针位，此时8芯的分配会变成一路三芯加公共芯的结构。公共端放在入口的哪个针位、在两个出口各落到哪个针位，都应在图纸上单独标出，避免与信号芯混为一谈。

分群后的电缆走向

分群不只是电气问题。T型的两个出口在同一平面，四芯对四芯的分群会让两支电缆朝相反方向展开，布线时应让两支的弯曲半径一致；Y型的三叉结构更适合两支朝不同平面散开，分群后可把一支走向机架内侧、一支走向外侧，减少线束交叉。

多传感器与多信号并行

8芯分路的常见场景是两台设备或两组传感器从同一个取信点分支。并行的前提是每一路都能独立判断，不能因为共用一根线而互相牵连。

传感器类型混接的注意点

同一转换器的两个出口可能接不同类型的传感器：一支是开关量接近开关，一支是模拟量或编码器信号。开关量对干扰不敏感，模拟量对回零质量敏感，两者共用回零时，开关量负载的通断会在回零线上产生波动，进而影响模拟量读数。混接时应把模拟量支路安排在独立回零上，或在图纸阶段就把两支路的回零分开。

信号与回零的配对

每一路信号都应有明确的回零参照。分路后若回零只接到其中一个出口，另一个出口的信号就失去参照，表现为读数漂移或开关量误动作。配对关系要写进接线表：第几芯信号对应第几芯回零，两个出口是否相同。配对错乱比断线更难查，因为万用表测通断仍然正常。

线束的整理与标识

8芯分路后每支仍有四根线，现场若只靠颜色区分，遇到同色多芯电缆就会混乱。建议在转换器出口处就近加装线号管或标签，标签内容与图纸针位号一致。线束整理时把同一出口的四根线成束，两支分开捆扎，避免分支后再次缠绕。

公共端与信号线的分配原则

共用回零的适用条件

两支路负载电流小、信号类型一致、两支路距离相近时，共用回零可以省下芯位，接线也更简洁。共用回零的前提是两支路的回零电位允许相连；若两支路来自不同电源模块或不同接地系统，共用回零会把两个系统的地连在一起，可能引入环流。

独立回零的适用条件

两支路需要分别计量、分别保护，或一支为模拟量一支为开关量时，独立回零更稳妥。独立回零要求入口侧为两支路各留一根回零芯，8芯正好可以分成两个完整四芯回路；若芯数不足又想要独立回零，应升到12芯而不是在现场把屏蔽层当回零用。

分配表的写法

分配表按入口芯位逐行列出：入口针位号、线号、信号名称、出口一对应针位、出口二对应针位。公共芯在出口栏同时填写两个针位，独立芯只填一个、另一个留空。留空本身也是信息，表示该芯在本出口不出现，不能被理解为遗漏。

规格参数与结构

下表为该系列公开的规格范围，8芯型号的针位定义与屏蔽形式以订货图纸为准。

连接方式为快速连接，安装方便，适合需要频繁更换分支设备的工位。需要提醒的是，快速连接不等于可以随意带电插拔，插拔前仍应确认回路状态。

材料与制造工艺

8芯产品的制造难点不在单芯，而在四芯一组的分群能否在装配中保持稳定，以及两组之间是否始终有足够的绝缘间隔。

壳体与螺纹配合

壳体按M12、M8、M16、M23等螺纹规格成型，螺纹与壳体一体，接口插合后依靠锁紧结构固定。同一8芯定义在不同螺纹下壳体尺寸不同，但针位编号与分群关系应保持一致，便于现场按同一张表施工。

触点与镀层

触点表面镀层用于抑制氧化并稳定接触电阻，8芯分路后每支四芯，触点一致性直接决定两支路的信号是否对等。镀层不均会造成个别芯接触电阻偏高，在模拟量回路上表现为两支读数不一致。

注塑与内部走线

注塑固定针位并形成三个接口的边界，内部走线在装配阶段按分配表接到对应针位。8芯的分群若涉及公共芯，走线会出现一芯分接两处的情况，接点必须固定可靠，不能靠线芯自然搭接。

检测与抽检

检测按四芯一组分别验证：出口一四芯是否齐全、出口二四芯是否齐全、公共芯是否同时到达两个出口、两组之间是否不短路。批量生产时按比例抽检并记录，发现分群错误的整批返查装配记录。

防护与可靠性

IP67与三接口密封

IP67在插合状态下成立。8芯分路器有三个接口，只要有一个空置未加保护盖，水汽就会从该口进入壳体内部。现场常见的问题是维护后忘记回装护盖，或护盖遗失后用胶带临时封堵，胶带在温度变化后失去密封作用。

振动与电缆拉力

8芯电缆比四芯更硬，分支后的两支在设备运动时会产生较大的摆动力。转换器应固定在支架或线槽上，不能悬空由接口承力；电缆出口侧留出弯曲余量，弯曲半径按电缆自身要求，避免在接口根部反复折弯导致断芯。

安装与接线指导

剥线与端子处理

剥线长度按端子或接线位深度确定，8芯逐根剥线时统一长度，避免长短不一造成受力不均。剥线不得伤及导体，断股会降低载流能力；屏蔽电缆先剥外护套，把屏蔽层单独收拢，不与信号芯一起剪断。

8芯逐芯核对

接线后按分配表逐芯测量：入口某芯应到出口一的哪个针位、出口二是否也通。分割映射时，出口二对应针位应不通；并联映射时两个出口都应通。核对顺序按入口芯位1到8推进，每芯记录结果，不凭记忆跳过。

分支后的固定

接线完成后把两支电缆分别固定，固定点靠近转换器但不压在接口上，留出少量活动余量吸收振动。线束标签朝外，便于维护时直接读取，不必拆开包扎。

选型与典型应用

8芯选型的两条线

按回路数选：两个四芯回路选8芯分割；两路内容相同选8芯并联；需要独立回零又各带两路信号时，8芯刚好够用。按结构选：T型适合平行分支，Y型适合分散走向；接口螺纹按设备端现有规格，M12与M8多用于传感器，M16、M23多用于多芯汇流。

多信号并行的现场

8芯分路常见于包装机与分拣线的传感器汇流、机床两个工位的检测信号并行、锂电设备双工位取信、工程机械上下车信号分配。这些位置的共同点是分支点固定、维护需要按图核对，因此分群标识和线号比接口形式更影响使用体验。

常见问题与定制交付

问：8芯能否做成一路6芯、一路2芯？答：内部线路可任意设计，按入口芯位分配到两个出口即可，需在图纸中标明每芯去向。

问：两个出口接不同品牌传感器可以吗？答：可以，但应确认回零是否共用；模拟量与开关量混接时，建议把模拟量安排在独立回零上。

问：空置接口不插会不会进水？答：会影响整机防护，空置接口应加保护盖，且护盖需与壳体密封配合。

问：公头母头能改成全母头吗？答：可按客户要求定制互相转换，改后针位定义与图纸需同步更新。

问：屏蔽型与非屏蔽型怎么选？答：变频器、伺服驱动的动力线附近选屏蔽型；信号环境干净、以节省成本为主可选非屏蔽型。

包装与批量定制

产品按型号与分群定义分开包装，随件附分配表，避免分割与并联两种定义混装。该系列原本即按客户要求定制、批量生产，批量订单应固定图纸版本，变更时重新确认并抽检首件，交付前核对芯数、螺纹、屏蔽形式与分群四项。
