DB9三通连接器线长可定制

DB9 三通连接器线长可定制，是面向串口设备的一分二分支线组：一端接入工控机、PLC 或串口服务器的 DB9 端口，另一端分出两个 DB9 接口，供两台串口设备共用一条通信链路，或把同一路串口信号引到控制柜内外的两个位置。三通主体与电缆在工厂完成成型，线长按现场机柜深度、设备间距与走线路径确定，到场直接插接。

DB9 三通连接器线长可定制

产品定位与核心优势

串口一分二的现场需求

工控机主板通常只引出有限数量的 COM 口，而现场往往同时需要接触摸屏、扫码枪、称重仪表或老式串口控制器。用一只 DB9 三通把一路串口分成两路，可以省去加装多串口卡的空间与驱动配置，特别适合改造项目与柜内空间紧张的场合。

免焊接即插即用的价值

DB9 焊接式接头在现场施工时需要拆壳、剥线、逐芯焊接再装回，焊点质量与芯位顺序都依赖施工人员。三通线组把分支与接线在工厂完成，现场只做插拔与固定，芯位对应关系由出厂检验保证，改造与换机时不必重新动烙铁。

线长定制的实际意义

标准成品线多在固定档位，机柜深度、设备间距与桥架走向却各不相同。线长偏短会把设备挤在一起，偏长则在线槽内堆积、弯折过度。按现场实测长度定制，可以让分支点落在合适位置，两个输出端各自以自然弯曲到达设备，减少应力与返工。

结构组成与分支原理

三通主体与接口布局

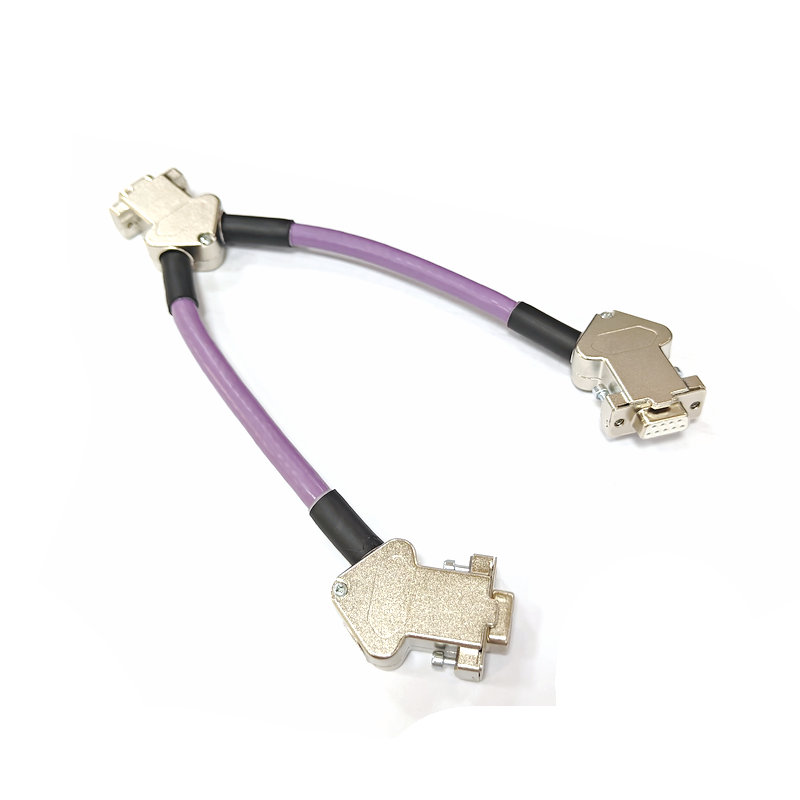

主体为小型三通壳体，一端为进线接口，另外两端为分支接口，三个 DB9 端口按现场安装方向排布，插拔时手指有足够空间。壳体尺寸控制在 DB9 接头本体的量级，可直接进入标准机柜的线缆间隙，不需要额外安装支架。

一分二的内部接线

输入端的各芯位在壳体内并联到两个输出端的同号芯位，形成电气上的一进两出。分支关系在出厂时固定，插头插上即完成分配，不需要在壳体内设置跳线或开关，减少现场误调的可能。

公母极性组合方式

常见组合为一路公头进、两路母头出，用于把主机端口分配给两台末端设备；也可按设备端口极性反过来做成一母进、两公出。公母方向在订货时确定，工厂按确认的极性组合生产，避免现场加转接头导致接触不良。

DB9 芯脚分配

常见 RS-232 芯脚定义

按常见 RS-232 串口定义，2 脚为接收数据、3 脚为发送数据、5 脚为信号地，7 脚与 8 脚分别为请求发送与清除发送，1、4、6、9 脚对应载波检测、数据终端就绪、数据装置就绪与振铃指示。三通按同号芯位并联，各脚的原始定义不变，实际接线仍以所连设备的手册为准。

三线制与全信号接法

只做数据收发时，通常只需 2、3、5 三芯，其余芯位空置，线缆更细更柔软；需要硬件流控或状态监测时，再补 7、8 等控制芯。下单时应说明采用三线制还是全信号接法，工厂按该定义布置芯线，避免多余芯位在分支处形成串扰。

分路芯位的一一对应

两个输出端与输入端同号芯位一一对应，不做事先的交叉换位。若末端设备的收发方向需要交叉，应在该路输出与设备之间单独处理，不宜在三通内部改变，否则另一路会被同步改错。

屏蔽与抗干扰

屏蔽层走向与搭接

选用屏蔽型线组时，输入电缆的编织层在壳体内与两路输出的屏蔽层连通，屏蔽不断点。壳体为金属化结构时可直接形成屏蔽腔，插头外壳与设备端口外壳接触后，屏蔽通道延伸到设备端。

信号地与屏蔽地处理

5 脚信号地负责给串口信号提供参考电位，屏蔽层则承担干扰泄放，两者在壳体内不混接。现场若出现地电位差引起的通信中断，应检查各设备接地与屏蔽搭接，而不是把屏蔽层直接并在信号地上。

关键参数与规格表

常规规格一览

表中未列出的特殊要求，例如异形出线方向、不同线径、加长屏蔽尾套等，属于可按客户要求定制的范围，以确认后的图纸为准。

线长定制与下单确认

下单需确认的五项信息

定制一只 DB9 三通需要确认：三端接口的公母组合、进线与两路输出的线长、实际使用的芯数、是否需要屏蔽、以及线身与插头的标识方式。五项明确后即可出图报价，缺少任何一项都可能在到货后出现插不上或线长不合适的问题。

线长测量与走线确认

测量长度时应沿实际走线路径量取，包括绕过设备、穿过线槽与预留检修余量，而不是两点直线距离。分支点到两台设备的距离分别测量，两路可不等长，以各自到位的自然弯曲为准。

标识、编号与防错

两路输出外观相同，现场容易插反。可要求在插头或线身加印 A/B 标识、设备位号或颜色区分，进线端标注来源端口，柜内检修时按标识对应，不必逐根测量通断。

材料与制造工艺

线材与注塑包覆

分支处采用注塑包覆，把三根电缆与壳体结合成整体，避免分支点因拉扯而露芯。线材按串口信号选择多芯结构，芯线绞合后外层加护套，柔软度与耐磨性兼顾柜内反复整理的需要。

触点镀层与出厂测试

DB9 插针与插孔采用金属触点并做镀层处理，降低接触电阻、减缓氧化，保证多次插拔后通信稳定。出厂前逐只做芯位通断测试，确认三端同号芯位导通、异号芯位不导通，屏蔽型产品另做屏蔽连通检查。

安装与连接

与工控机串口连接

把进线端插入工控机 COM 口并锁紧固定螺钉，两路输出接到目标设备。插接前确认工控机端口公母与三通进线端一致，若主机为公头端口，进线端应选母头；带固定螺钉的插头应旋紧，防止振动导致松脱。

与PLC及触摸屏连接

PLC 的编程口与触摸屏常同时需要访问同一控制器，可用三通把编程口分成两路，一路常接触摸屏，一路留作临时调试。此类用法需注意总线争用：两路同时发起通信时可能冲突，应约定同一时间只有一方在线。

固定、理线与防扯

分支点应固定在线槽或支架上，不让悬空的三通承受电缆自重；插头尾部避免长期受力弯折，检修时从插头本体拔取，不拽电缆。柜门开合区域预留足够余量，防止门板反复运动磨破护套。

典型应用场景

工控机多设备串口扩展

单串口工控机需要同时连接扫码枪与称重仪表时，可用一只三通把信号分到两台设备，并根据协议安排分时通信。改造项目中主机不增卡、不换主板，柜内布线也保持原有走向。

调试口与运行口并存

设备运行时串口被上位机占用，维护时需要临时接入编程电脑。三通把运行链路与调试接口分开布置，调试时无需拔掉生产连接，减少停机与误插。

常见问题与交付

问：两路输出同时接设备，通信会不会互相干扰？答：三通只做物理并联，不隔离信号。两路设备同时发送时会产生冲突，应在协议层或使用方式上保证同一时刻只有一路处于发送状态。

问：插上后完全不通，先查哪里？答：先核对进线端公母是否与主机端口匹配，再确认线序是三线制还是全信号，最后测量 2、3、5 脚的通断；若只通了部分芯位，可能是设备侧定义与本批线序不一致。

问：通信时好时坏、偶发丢包？答：多与屏蔽和地电位有关。检查屏蔽型线组的壳体是否与设备端口外壳搭接、柜内是否有变频器动力线并行、屏蔽层是否被拉断。

问：线长可以做到多长？答：按现场实际走线需求定制，下单时提供实测长度；过长会增加分布参数与压降，应以满足安装余量为准，不宜预留过多。

问：能否只做一路输出、另一路留空？答：可按客户要求定制分支形式与芯位占用，需在下单时说明，避免出厂后自行剪线破坏包覆层。

包装与储运

产品独立包装，插头加保护套，线身盘绕后扎紧，防止运输中分支点反复受力。存放环境保持干燥，避免插针长期暴露在潮湿与粉尘中；开封后按标识对应安装，暂不使用的端口盖上防尘帽。

定制交付流程

确认接口公母、线长、芯数、屏蔽与标识五项信息后出图，客户确认图纸再投产；批量订单可按位号分段标识并附接线对照表。上海科迎法支持按客户要求定制与批量生产，特殊芯数组合与异形出线方向也可一并评估。
