M8一出二电缆连接器

产品定位与核心优势

M8一出二电缆连接器是上海科迎法电气面向小型传感器与执行器回路设计的分支型连接组件。它把一路 M8 信号在连接器内部完成分流，形成两条独立的输出支路，用一只器件替代"主线加两个独立接头"的传统做法，减少柜内与现场接线点，也让分支处的密封与抗拉脱由工厂预制完成，而不是留给现场电工。

该产品的核心价值在于"接口小、分支稳、装得快"。M8 螺纹接口本体尺寸紧凑，适合安装空间有限的紧凑型设备；一出二的分支拓扑让一只传感器或一个 I/O 点位可以同时带两个负载；预铸带电缆结构出厂即完成注塑、压接与密封，现场只需拧紧螺纹、固定电缆即可投运。

与现场自行压接的分支盒相比，预铸一出二电缆连接器把分支点做成不可拆解的实体，避免了接线端子松动、热缩管老化、屏蔽层处理不当等常见失效来源。

结构与分支拓扑

一出二分支结构

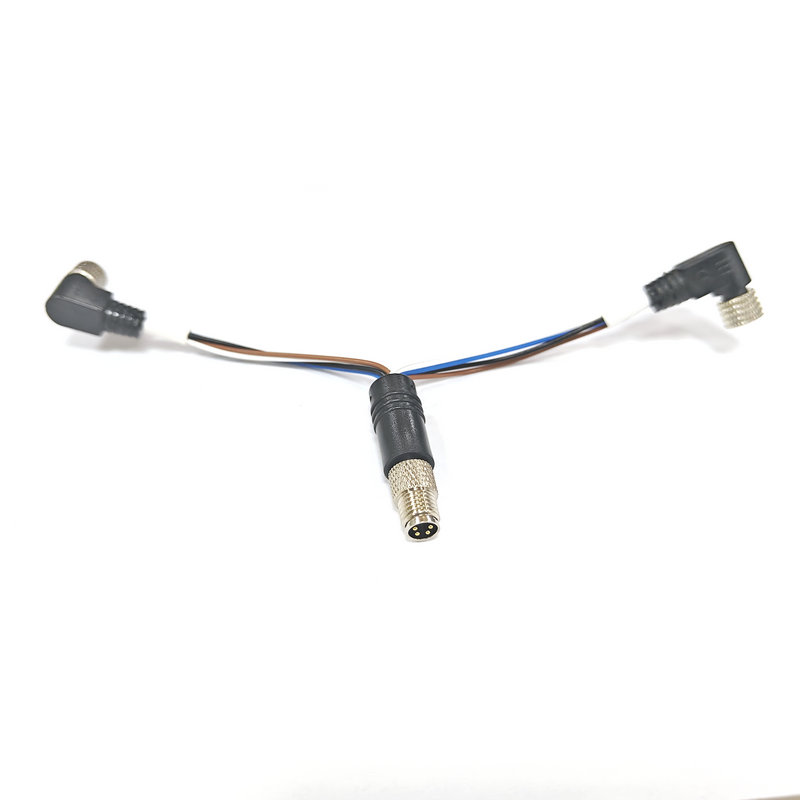

器件由一只 M8 接口端、一段主干电缆与一个预铸分支节点构成，分支节点之后引出两条等长的输出电缆。分支点内部按线路设计把主干芯线分配到两路，两路共用同一组电源与信号回路，因此适合"一个信号源带两个执行器"或"一个点位并联两只传感器"的场景。分支节点为整体注塑包封，没有可开启的盖板与端子排，内部线路在设计阶段即可按客户要求任意定义。

M8三芯与四芯接口

M8 接口常见三芯与四芯两种配置：三芯多用于供电加单路信号的基础回路，四芯则可承载两路信号或信号加备用线。接口端采用螺纹锁紧，插合后依靠螺纹自锁保持接触压力，抗振动性能优于纯插拔式小接口。公头与母头可根据客户设备端形式互相转换，避免现场加装转接件。

预铸带电缆一体成型

接口端与电缆之间采用注塑一体成型，电缆护套与连接器外壳形成连续包覆层，芯线在包覆体内完成压接或焊接后再被封住。这种结构取消了现场剥线、套热缩管、拧端子三道工序，把最容易出错的环节前移到工厂。成型后接口端可承受反复弯折与拉扯，适合运动部件、拖链和机械臂末端等动态布线位置。

分支长度与回路标识

主干长度与两条分支的长度可按客户设备布局定制，两路可做等长对称，也可按安装位置做成不等长，减少现场冗余盘绕。分支端可加装标识套管或颜色区分，便于区分 A/B 回路与针脚定义。对于同一台设备上多组并联的分支，标识能让调试与更换不必逐根核对通断。

关键参数与规格表

接口与芯数配置

下表按科迎法 lj22 系列的通用能力列出该产品的可选范围。表中未列出的电流、电压、导体截面、护套材质等具体数值，需按客户设备工况确认后给定，不在通用页面中固定，避免与实际交付规格不一致。

连接方式与适配范围

连接方式为螺纹快速连接，安装时旋紧即可，不需要专用压接工具或焊接工位。适配对象主要是 8 mm 级别的小型接近开关、光电传感器、微型执行器、阀岛先导阀与小功率指示灯组。若设备端为 M12 或更大螺纹，可通过同系列的 M12、M16、M23 转接型产品过渡，或直接按客户接口定制本产品的接口端。

材料与制造工艺

护套与绝缘材料

电缆护套与芯线绝缘按使用环境选择，常规工业环境选用耐磨、耐油的柔性护套材料，运动场合优先考虑耐反复弯折的配方；在有切削液、清洗剂或户外紫外线的场合，则按客户要求更换为相应耐受性的材料。绝缘层保证各芯线之间的电气隔离，分支节点内部在注塑前完成绝缘处理，避免芯线在包覆体内相互挤压。

注塑包封与装配

分支节点采用模具注塑包封，包覆体与主干、两支路护套形成连续过渡，避免出现台阶与尖角。注塑压力与温度需与电缆护套匹配，防止芯线被压伤或护套回缩。接口端的金属螺纹件与包覆体之间依靠结构咬合与密封配合固定，使旋紧时的扭矩由壳体承担，不传递到芯线焊点。

触点镀层与接触件

触点采用铜合金基体加镀层处理，镀层用于抑制氧化、降低接触电阻并提高插拔寿命。M8 触点尺寸小，镀层均匀性直接影响接触稳定性，因此电镀后需逐批做外观与接触电阻检查；装配时触点与壳体定位由模具保证，避免偏针造成插合困难。屏蔽型产品另设屏蔽层与壳体连接路径，非屏蔽型则简化该结构以降低重量与成本。

出厂检测项目

成品按批做导通与线序核对，确认一出二的两路分配与设计一致；随后做外观检查，重点看包覆体有无气泡、缩痕、芯线外露；再按抽样做密封与绝缘检查。对于屏蔽型产品，还需确认屏蔽层与指定针脚的连通关系。

防护与可靠性

IP67密封结构

产品标称 IP67 防护等级，前提是接口端正向旋紧、未插合端做好保护。密封由螺纹配合面、接口端密封件与注塑包覆层共同形成：螺纹旋紧提供机械压紧，密封件在压紧状态下贴合，包覆层则封住电缆入口。三者缺一不可，因此现场常见进水问题多半来自未旋紧或密封件缺失，而非包覆体本身。

抗振动与抗拉脱

螺纹锁紧使插合状态在振动下不易松脱；预铸结构把拉力从焊点转移到包覆体与壳体咬合处，降低芯线被拉断的风险。在拖链、机械臂、振动送料等动态位置，建议在分支节点两侧留出适度余量并以固定件承力，不要让电缆自重与运动惯性直接作用于接口端。合理布线可显著延长使用寿命。

屏蔽与非屏蔽选择

在变频器、伺服驱动、焊接设备等强干扰环境，选用屏蔽型并把屏蔽层可靠接到设备地，可抑制共模干扰对微弱信号的影响；在以开关量为主、干扰较弱的场合，非屏蔽型更轻、更柔、成本更低。屏蔽效果取决于屏蔽层连续性、接地质量与接头处理。

安装与接线指导

分支长度规划

下单前先按设备布局量出主干走向与两个负载的位置，再确定主干长度与两条分支长度。分支点应避开频繁弯折的位置，尽量落在相对静止的区域；两条分支若走向不同，可做成不等长以减少多余盘绕。

与传感器执行器对接

安装时先确认两端公母形式与针脚定义匹配，再旋紧螺纹。传感器侧注意检测面的安装距离，执行器侧注意负载回路的极性；一出二两路共用同一组回路时，两只负载的电流总和应在设计范围内，不能按单路容量简单翻倍使用。需要独立回路时，应在选型阶段说明，由内部线路按双路独立设计。

布线固定与走向

电缆应按最小弯曲半径走向，避免在接口端根部直接折成锐角；分支节点两侧用扎带或线槽固定，把拉力留在固定点而不是接头。与动力线并行时保持间距，或采用交叉而非长距离平行走向。

型号与选型对照

按芯数确定回路

先数清一路需要几根线：只有供电与单路开关量时选三芯即可；需要两路信号、或信号加备用线时选四芯。芯数确定后再核对分支端是否每路都要全部芯线，若某路只用两芯，可在定制时说明，避免多余芯线悬空。系列内的 2、5、6、8、12、16 芯产品用于更复杂的总线或集中布线场合。

按安装形式确定接口

设备端为插座时选插头形式，设备端为插头时选插座形式；面板安装场合还需确认是否需要面板锁紧与出线方向。M8 之外，同系列提供 M12、M16、M23 与带电缆型、特种转接型，可按设备既有接口直接匹配，减少二次转接。所有公母转换均属定制项，需在下单时明确。

定制信息清单

定制时需提供：接口螺纹规格与公母形式、芯数、针脚定义与分支分配、主干与分支长度、屏蔽要求、护套颜色与标识方式、使用环境（油、水、清洗剂、户外、拖链）、预计批量。信息齐全可减少打样轮次。

典型应用场景

自动化产线与输送

在输送线、分拣机与装配工位，一只检测传感器常需同时触发指示灯与气缸动作，一出二结构可在一个点位完成分支，减少沿线的接线盒数量。设备模块化程度越高，预铸分支件的优势越明显：模块之间用成品线连接，换型时整段更换，不必现场改线。

包装与物流设备

包装机的封口、贴标、剔除等工位动作频繁，线缆随机构往复运动。预铸一体结构在反复弯折下比现场压接更稳定，分支点固定后可长期承受节拍冲击。

食品与医药清洗区

清洗区设备需要频繁冲水，接口处的密封维持尤为关键。IP67 结构配合旋紧安装，可承受冲洗与冷凝环境；但需注意分支节点虽为整体包封，两端未插合的接口仍是薄弱点，停机冲洗时应加保护帽或移出直接喷射范围。护套材料按清洗剂类型选择，避免长期接触导致硬化开裂。

常见问题与排查

问：分支后两路都能带满载吗？答：一出二的两路共用主干回路，应按总电流核算，不能把单路容量直接翻倍；需要两路独立带载时应在定制阶段说明，由内部线路分开设计。

问：插上后信号时有时无怎么查？答：先断电检查螺纹是否旋紧、针脚是否有偏斜或污染，再用万用表逐段测通断；若确认接口正常，再查分支端负载与设备侧 I/O 配置，多数间歇故障来自未旋紧或线序不符。

问：能不能用在拖链里？答：可以，但需选耐弯折护套并按最小弯曲半径布线，分支节点避开往复弯折段，并用固定件承力。普通护套在高频往复下寿命会明显缩短，应在选型时说明运动形式。

问：IP67 是不是可以长期泡水？答：IP67 指短时浸水防护，不等于长期水下使用。长期浸水、高压冲洗或蒸汽环境需另行评估，必要时选用更高防护或加装护套，不能把 IP67 当作水下密封的通用承诺。

问：屏蔽型一定要接地吗？答：屏蔽层不接地时对电场干扰的抑制作用有限。应按设备接地体系把屏蔽层可靠连接到指定接地点，并保证屏蔽连续；若现场无法保证接地质量，选用屏蔽型的收益会下降。

问：分支端颜色不同代表什么？答：颜色或标识套管用于区分 A/B 回路与针脚分配，具体对应关系以出厂图纸为准。

包装、储运与定制服务

成品按接口规格与长度分卷或分袋包装，分支端加保护帽防止运输中碰伤针脚与异物进入。包装外标注型号、芯数、长度、批次与针脚定义简码，便于仓储按项目发料。储存应避开阳光直射、高温与油污环境，长期存放前检查护套有无粘连与压痕。

科迎法电气支持按客户要求定制与批量生产：接口螺纹可选 M8、M12、M16、M23，芯数覆盖 2 至 16 芯，公母形式可转换，内部线路可任意设计，屏蔽与非屏蔽均可提供。样品阶段可先用小批验证安装与工况，再转入批量；批量订单按图纸与检验要求交付，具体技术参数与商务条件请与商务人员确认。

咨询与选型请联系：021-64822327、67881109、67881137、64822118。提供设备接口照片、针脚定义与安装位置，可加快方案确认与报价进度。
