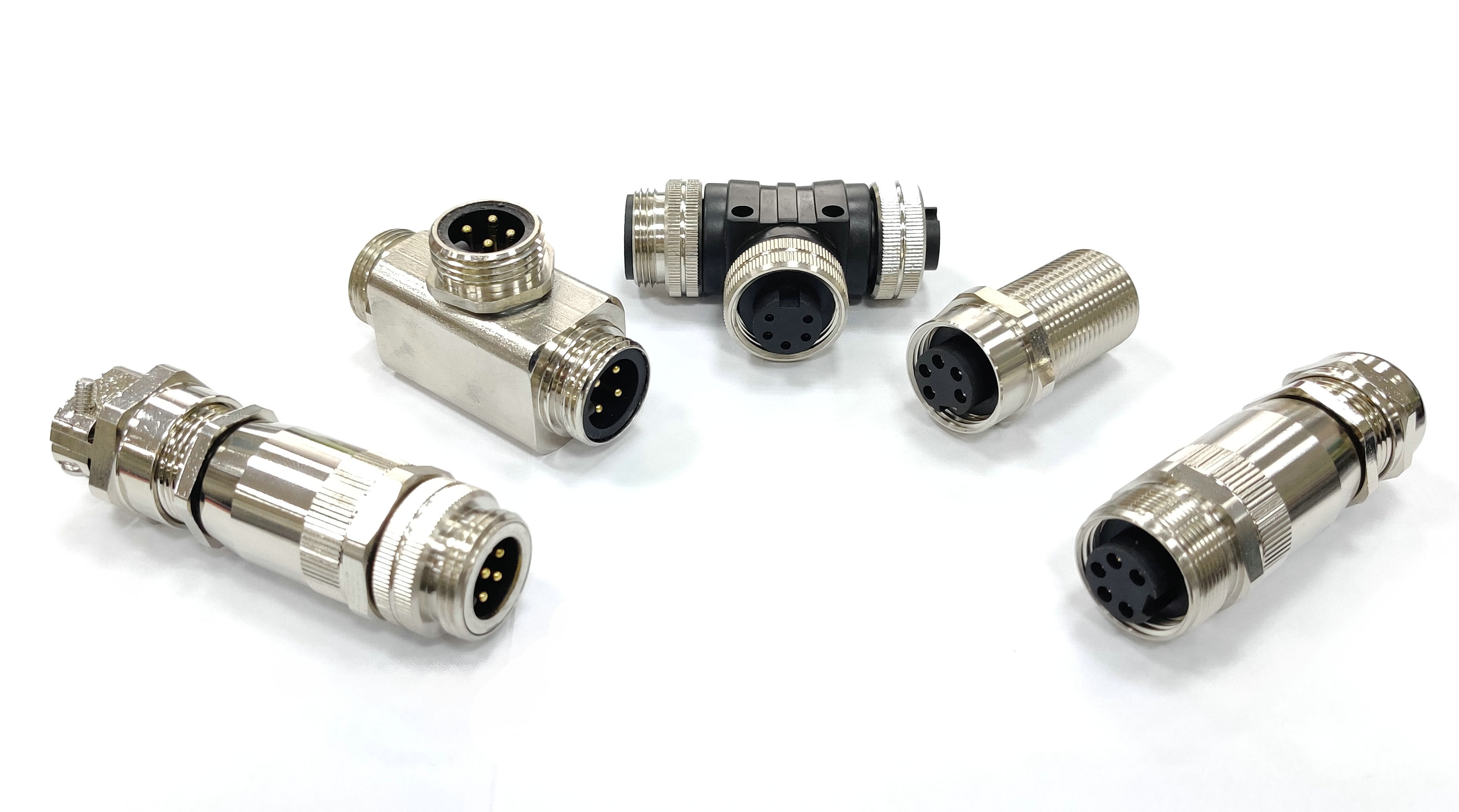

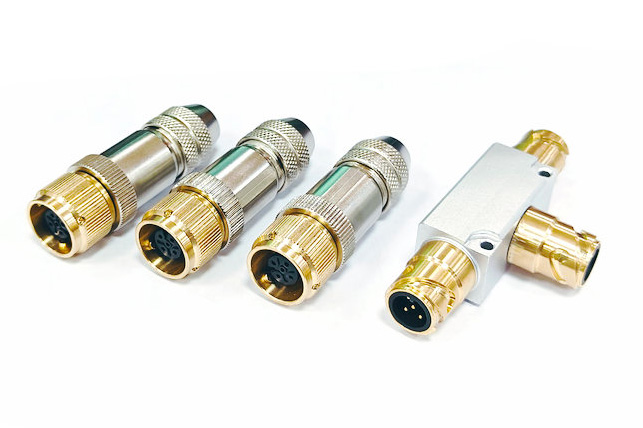

抗震动三旋电缆连接器及三通

抗震动三旋电缆连接器是上海科迎法电气科技有限公司针对军工及工业高可靠性应用需求研发的专用连接器。产品采用三旋槽式快速连接结构，符合 MIL-26482 军用标准，具有抗振动、连接锁定可靠、耐腐蚀等特点，适用于存在持续振动、冲击或设备频繁移动的工况环境。

配套的三通结构支持一进二出的线路分配方案，可在有限的安装空间内实现多路信号或电源的灵活分配，减少中间转接环节，降低故障率。连接器与三通可组合成完整的预制电缆组件，现场免接线安装。

产品定位与适用工况

面向高振动与高可靠需求

普通 M12 连接器依靠螺纹锁紧，在一般工业环境下已可满足使用。但在冲床、压铸机、破碎机、振动筛、工程机械等设备上，振动频率高、振幅大，单道螺纹锁紧长期运行后仍可能松动。三旋连接器正是针对这类极端振动工况设计，用多重锁紧与多点接触把松脱与瞬断的风险压到更低。

与普通 M12 的选型边界

振动不大的场合，例如普通输送线、包装机、一般机械加工设备，普通 M12 连接器成本更低、插拔更方便，没有必要改用三旋结构。设备属于冲床、压铸机、矿山机械、港口起重机等重振动装备时，三旋连接器才是更可靠的选择。选型应先评估设备振动等级，再决定是否升级，避免过度设计。

三旋锁紧结构

三头螺纹与半圈旋合

插头与插座对插后，采用三头螺纹旋合锁紧，旋转约半圈即可完成连接。相比普通单头螺纹需要多圈旋入，三头结构在狭小空间内更易操作，也缩短了检修时的拆装时间。接口螺纹为 7/8-16UNF，与三通的端口规格一致，组件内可互换。

三重锁紧的叠加

三旋指三道锁紧机制叠加：第一道是螺纹预紧，第二道是卡扣锁定，第三道是防松垫片。三道锁紧共同作用，在持续振动下保持连接可靠。特殊的螺纹升角设计使连接器在振动环境中不会自行松脱，锁定后即使受到冲击也不易脱开。该结构符合 MIL-26482 标准要求，经过机械寿命测试，插拔次数不低于 500 次。

防松机理与操作代价

三道锁紧带来的直接代价是插拔比普通 M12 费时：插接时先对准键位推入，再旋转锁紧螺纹，最后扣上卡扣；拔出时先松开卡扣，再反向旋转螺纹，最后拔出。操作时间约比普通 M12 长一倍，不熟练的人员应经培训后再操作，避免只旋螺纹而漏扣卡扣，使抗振能力实际下降。

抗振动与接触可靠性

扭簧多点接触

内部接触件采用高弹性扭簧结构，插针与插孔配合后形成多点接触，可有效吸收振动能量。多点接触的意义在于：即使某一接触点因振动瞬间分离，其余接触点仍能维持通路，接触电阻不会出现明显跳变。相比单点簧片结构，这种设计对振动与冲击的容忍度更高。

扫频振动下的稳定性

在 10-2000Hz 扫频振动条件下，接触电阻仍能保持稳定，不会出现瞬时断路的信号瞬断现象。对传输传感器脉冲、编码器信号或总线通信的回路而言，瞬断往往比持续断路更难排查，表现为偶发计数丢失或通信报警。多点接触与锁紧结构共同作用，正是为抑制这类隐性故障。

长时间振动实测

按实际测试记录，三旋连接器在 50Hz、加速度 5g 的振动条件下连续运行 1000 小时，连接电阻变化不超过 1mΩ，未出现松动迹象。该数据来自特定试验条件，现场工况的频率、振幅与安装方式不同，结果会有差异，但可作为重振动设备选型时的参考依据。

壳体材料与耐腐蚀

铝合金壳体与镀层

壳体采用高强度铝合金材质，表面经镀层处理，兼顾强度、重量与耐蚀性。铝合金比不锈钢轻，安装在运动部件或手持设备上时附加载荷小；镀层在壳体表面形成阻挡层，抑制潮湿与盐雾环境下的腐蚀。壳体与螺纹一体加工，旋合时受力均匀，不易因局部变形导致卡滞。

中性盐雾测试

壳体可耐受 48 小时中性盐雾测试，适用于潮湿、盐雾、工业油污等腐蚀性环境。盐雾试验反映的是镀层在含盐气氛中的防护能力，实际寿命还与镀层厚度、划伤情况与清洗频次有关；壳体表面若被工具划伤露出基材，局部仍会起蚀，因此安装与检修时应避免用尖锐工具刮擦。

钢丝编织橡胶护套

电缆引出端采用钢丝编织橡胶护套结构，抗拉强度高、弯曲半径小，在设备持续移动或反复弯折的工况下仍能保持可靠密封。钢丝编织层承担轴向拉力，橡胶层负责密封与缓冲，两者结合使电缆在拖链、机械臂或移动台架上不易被拉脱，也不易在出线口形成疲劳裂纹。

规格参数与芯数

下表汇总该产品的连接、电气与环境参数。特殊芯数、特殊长度与出线角度按订单定制，参数以订货图纸确认为准。

常用芯数与边界

规格覆盖 2-30 芯，实际常用以 3 芯、4 芯、5 芯为主，部分型号支持 8 芯。这些场景主要传输传感器信号或电磁阀控制信号，芯数不多。芯数增加后三旋结构尺寸随之增大，操作空间与插拔力矩都会上升；需要 8 芯以上的多路信号时，可改用普通 M12 连接器并加防松措施，如螺纹胶、防松垫片。

电气与环境指标

接触电阻不大于 5mΩ、绝缘电阻不小于 100MΩ，用于判断触点与绝缘状态；污染等级 3、电涌电压类别 II 对应有导电粉尘与过电压可能的工业配电环境。工作温度－20℃～＋80℃，外壳防护 IP67，可短时浸入 1 米深水而不发生有害进水。插拔寿命不低于 500 次，超过后应检查螺纹与扭簧接触件。

三通配套结构

一进二出的紧凑分路

配套三通采用一进二出设计，主体左右两端设有管道接口，可通过连接法兰与肘形连接器配合安装；底端通过设备套管与三通主体连通，大幅减少套管使用数量，在节省材料成本的同时减少安装与维护工作量。紧凑的 T 形结构适合空间受限的设备内部。

法兰与卡套密封

三通主体左右两端的管道接口外侧固定有连接法兰，通过均匀分布的连接螺栓保证连接稳定、受力均匀，避免单侧压紧造成偏斜渗漏。肘形连接器的连接端安装卡套密封组件，旋紧后卡套前端外侧与三通主体锥面贴合，形成金属锥面与卡套的密封配合。

安装与维护要点

安装时先固定三通主体与法兰，再装肘形连接器，最后旋紧卡套；螺栓应对角交替拧紧，使法兰受力均匀。拆卸时按相反顺序进行，卡套与锥面在拆装后应检查有无划伤与压痕，出现损伤需更换卡套。维护窗口内可只拆一侧肘形连接器，另一路分支保持运行，减少停机范围。

环境适应与防护

防护等级与浸水

外壳防护等级达到 IP67，可短时间浸入 1 米深水中而不发生有害进水，适用于户外设备、潮湿车间及有水汽飞溅的工况。防护依赖插头与插座的旋合压紧、密封件状态以及护套与壳体的结合；未插合的接口必须加盖，旋合不到位或密封件扭曲都会使防护等级下降。

宽温与腐蚀环境

工作温度范围覆盖－20℃～＋80℃，可适应工业现场常规温度变化。低温下橡胶护套变硬，安装时应加大弯曲半径；高温会加速护套老化，靠近热源的电缆应加隔热套管。盐雾、油污环境依靠铝合金壳体镀层与护套材质共同抵御，长期户外使用应定期检查镀层与护套表面。

选型与预制组件

按振动等级决定结构

先判断设备振动来源与量级：旋转机械的不平衡振动、冲压设备的冲击振动、移动设备的随机振动，对连接器的要求不同。持续高频振动的部位优先选三旋结构；仅偶尔移动、振动以低频为主的部位，普通螺纹连接加防松垫片即可。选型过度会提高成本与操作难度，选型不足则会在运行中反复出现松脱与瞬断。

芯数与出线角度

按回路数确定芯数，并预留少量备用芯；信号与电源分开走线时，应在图纸上标明每组芯线的定义。出线角度影响布线空间与护套受力，可按设备结构选择直出或特定角度，特殊出线角度属于定制项。芯数与角度确定后再锁定电缆外径，护套与出线结构需与之匹配。

预制电缆组件

公司可按芯数范围 2-30 芯预制电缆组件，把连接器、电缆与三通在厂内装好并做通断与绝缘测试，现场直接安装，节省装配时间。预制组件的线长、护套材质、标签与末端处理方式均可约定；批量项目建议先做样品确认，再按同一工艺投产，保证各批次一致。

典型应用场景

工程机械与重载设备

工程机械的臂架、底盘与工作装置长期承受冲击与振动，电控线束的接头是故障高发点。三旋锁紧与钢丝编织护套可降低接头松脱与线束拉断的风险，适合在振动强烈的部位替代普通螺纹连接。安装时把线束固定在结构件上，避免接头成为悬臂受力点。

军工、轨道交通与风电

军工装备、轨道交通、风力发电等设备存在持续振动，且维护窗口有限，对接头可靠性要求高。三通配套结构适合在紧凑空间内完成一进二出的线路分配，减少中间转接与套管数量。现场总线通信、传感器信号传输与电源分配均可使用，具体芯数与防护配置按系统需求确定。

常见问题与定制服务

三旋连接器与普通 M12 有什么区别？三旋有三道锁紧机制，即螺纹预紧、卡扣锁定与防松垫片，普通 M12 只有单道螺纹锁紧。极端振动环境下三旋抗松脱能力更强，适合冲床、压铸机、矿山机械；一般工业环境用普通 M12 成本更低、插拔更方便。

三通连接器起什么作用？三通呈 T 形或 Y 形，一个接口进、两个接口出，用于线缆分支。典型场景是主控柜引出一根总线，到中途分成两路连接两个从设备；用三通可避免在分线点做接线盒，节省空间与成本，同时保持 IP67 防护。

支持哪些芯数？规格覆盖 2-30 芯，常用以 3 芯、4 芯、5 芯为主，部分型号支持 8 芯。芯数不宜过多，三旋结构本身尺寸较大，芯数增加会压缩操作空间；8 芯以上建议普通 M12 加防松措施。

插拔操作复杂吗？比普通 M12 复杂，需依次完成三道锁紧。插接时对准键位推入、旋转锁紧螺纹、扣上卡扣；拔出时先松卡扣、再反向旋转、最后拔出。操作时间约长一倍，但换来极端环境下的可靠性，建议培训后上岗。

普通振动环境需要升级吗？不需要。输送线、包装机、一般机械加工设备的振动不大，普通 M12 螺纹锁紧已够用。三旋成本更高、操作更麻烦，只在冲床、压铸机、矿山机械、工程机械等重振动场合才必要。

上海科迎法接受抗震动三旋电缆连接器的定制，包括特殊芯数、特殊长度、特殊材质、特殊出线角度及特殊防护等级；芯数范围 2-30 芯，可预制电缆组件，节省现场装配时间。订货时提供设备振动情况、回路数、安装空间与接口形式，便于确认锁紧结构、护套与出线方案。
