5芯分路的定位：电源与信号走同一根缆

5芯是一个很现实的档位。传感器、执行元件与小型设备常把直流电源、回零和两路信号收在同一根五芯缆里，既省线又省接口；代价是电源与信号在同一个护套内长距离并行，分路时若处理不当，开关噪声会顺着共用回零串到信号侧。5芯一分二转换器要解决的，正是这种同缆混合的分路问题。

5芯里通常有哪几根线

常见分配是一根电源正、一根电源负或回零、两根信号、一根备用或第二路回零。备用芯有时被现场临时改作信号，这种改动会让原本的芯位定义失效。分路前应先确认五芯各自的角色，再决定哪几芯走向出口一、哪几芯走向出口二。

本系列可覆盖的接口

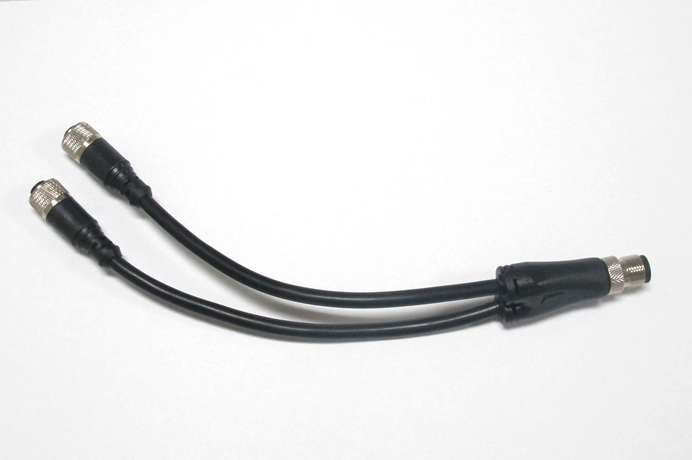

该系列连接螺纹包括M12型、M8型、M16型、M23型，以及带电缆型与特种转接型；芯数覆盖2芯、3芯、4芯、5芯、6芯、8芯、12芯、16芯。5芯可做T型或Y型，公头母头可按客户要求互相转换，内部线路可任意设计，并可选屏蔽型或非屏蔽型。

5芯分路的角色划分

电源芯与回零芯

电源正与回零是分路中最不该被拆散的一对。若一支路取电源正、另一支路取回零，两支路在电气上就通过入口的回零连在一起，任一支路的负载变化都会影响另一支路的供电质量。正确做法是把电源正与回零成对分配给需要供电的出口，另一出口若只需信号，就不应占用电源芯。

信号芯的分组

两根信号芯是否分到同一出口，取决于下游设备。若两个出口各接一台仪表，信号应一分为二，每台各得一根；若两个出口接同一类执行元件、需要同时收到同一信号，两路信号可并联到两个出口的同编号针位。分组方式要在图纸上写清，不能靠现场观察设备台数临时决定。

备用芯的去留

备用芯应保留在入口并明确标注，不参与分路。把备用芯随意并入某一出口，会让该出口的芯位与图纸不符，后续扩展时无法判断这根线原本的用途。若确需启用备用芯，应改图纸、改线号，再按新定义接线。

同缆走电源与信号的干扰来源

干扰不是笼统的“信号不好”，在同缆混合的场合，来源可以拆成三类，处理手段各不相同。

电源通断引起的瞬态

负载启停时，电源线上的电流突变会在同一护套内的信号线上感应出尖峰。分路后两支路的信号线若仍与电源线同束，尖峰可能被下游设备捕捉为一次误触发。缓解办法是把电源芯与信号芯在转换器出口侧分开走线，物理上拉开距离，而不是仅靠绞合。

共用地线带来的电位差

两支路共用一根回零时，回零线自身的电阻与电感会在负载电流下产生压降，两个出口看到的回零电位并不相同。对开关量影响有限，对模拟量则表现为零点偏移。若下游对零点敏感，应把两支路的回零分开，或让模拟量支路单独占用回零芯。

外部电磁场耦合

变频器、伺服驱动与焊接设备附近，空间电磁场会在未屏蔽的信号线上直接耦合。这类干扰与分路结构无关，靠屏蔽型产品与正确的屏蔽接地解决。若现场干扰以空间耦合为主，选非屏蔽型再加大滤波往往收效有限。

屏蔽结构的选择

屏蔽型的适用场合

变频器柜内、伺服轴附近、长距离信号传输，以及电源与信号必须同缆的场合，优先选屏蔽型。屏蔽的作用是把耦合到线缆上的干扰引到参考电位，而不是让信号“不受干扰”，因此屏蔽层的连接质量比是否屏蔽更关键。

屏蔽连续性的保持

屏蔽层从电缆到转换器壳体应形成连续通路。分路后两个出口的屏蔽都要接，不能只接一支，否则另一支的信号线等于裸露。屏蔽层收拢后经压环或卡箍与壳体连接，接触面清洁、无绝缘漆残留；仅用一根细引线搭接，在高频干扰下泄放路径会失效。

接地处理

单点接地与多点接地

低频场合常采用单点接地，把屏蔽层与信号地在一点汇合，避免地环路；高频场合多点接地更利于干扰泄放。分路器的两个出口若分别接到不同柜体，应确认两柜的接地电位一致，否则屏蔽层会把两个地连起来，形成环流。判断依据是设备手册与现场接地实测，不是凭经验拍板。

屏蔽层与PE线的关系

屏蔽层不是PE线，不能替代保护接地，也不应当作信号回零使用。五芯缆中若已有PE或回零芯，屏蔽层只负责干扰泄放，两者分开走。把屏蔽层接到信号回零，会把干扰直接注入信号参考，问题比不屏蔽更严重。

规格参数与结构

下表为该系列公开的规格范围，5芯型号的芯位定义与屏蔽形式以订货图纸为准。

5芯并非固定只能按一种方式分配。内部线路可任意设计，意味着电源芯与信号芯的走向可以按现场负载组织，但每一种组织都应有对应的图纸，不能在同一批产品上混用多种定义。

材料与制造工艺

壳体与螺纹

壳体按M12、M8、M16、M23等螺纹规格成型，螺纹与壳体一体，插合后由锁紧结构固定。屏蔽型与同规格非屏蔽型的外形尺寸应保持一致，便于现场在不改动安装孔的前提下替换。

触点与内部连接

触点表面镀层抑制氧化并稳定接触电阻。电源芯在分路后可能承担两支路电流之和，触点与内部连接点应能承受这一叠加，装配时接点固定可靠，不靠线芯自然搭接。信号芯的接点则更看重一致性，避免个别芯接触电阻偏高。

注塑与检测

注塑固定针位并形成三个接口的密封边界，屏蔽型还需保证屏蔽层与壳体之间的通路在装配后仍然连续。出厂检测覆盖逐芯导通、分路对应、屏蔽连续性（屏蔽型）以及插合后的密封与外观。

带电缆型在出厂时已完成电缆与壳体的连接，电缆入口处的密封由护套与密封件配合形成。现场若自行更换电缆，入口密封必须按原结构恢复，仅用热缩管包覆无法达到插合状态下的防护要求。装配完成后应检查电缆在入口处是否有可见的轴向松动，松动会让密封件逐渐失效。

安装与接线指导

分路接线顺序

先接电源与回零，再接信号，最后处理屏蔽。先接电源便于用万用表确认供电方向，再接信号可避免在带电状态下反复触碰信号芯；屏蔽放在最后，是因为屏蔽层一旦接入，测量时容易与信号芯混淆。

电源与信号的布置

转换器出口侧把电源线与信号线分束，两支路再分别固定。电源线不与信号线在同一扎带内捆扎，走线方向尽量错开；空间受限时至少保证电源束与信号束之间有可见间隔，不让铜芯贴近。

接线后核对四件事：电源正与回零是否成对进入同一出口、信号芯是否到达预定出口、备用芯是否仍留在入口、屏蔽层是否在两个出口都连通。四项中任何一项不符，都应拆开重接，不在原接点上跨接补救。

防护可靠性与选型应用

IP67与接口维护

IP67要求在插合状态下成立，三个接口任一处空置都会破坏整体防护，空置口必须加盖。5芯电缆较粗，接口根部的密封件承受的侧向力更大，固定电缆时应让受力落在支架上而不是密封件上。

选型要点

先确认五芯的角色与两支路的负载分配，再决定屏蔽与非屏蔽；变频器、伺服附近或长距离走线选屏蔽型。接口螺纹按设备端现有规格，传感器类多用M12与M8，多芯汇流多用M16与M23；需要频繁更换分支设备时优先快速连接结构。

典型应用

5芯混合分路常见于小型执行机构的供电与反馈同缆、包装机光电与气缸传感器的共点取电、机床附件照明与信号合并走线、AGV与移动设备的线束减芯改造。这些场合的共同诉求是减少接口与线缆数量，同时不让电源噪声影响信号判断。

常见问题与定制交付

问：5芯能只分信号不分电源吗？答：可以，内部线路按芯位定义，电源芯可只留在入口，两个出口只带信号芯。

问：两支路共用一根回零会不会互相影响？答：会有影响，负载电流在回零线上产生压降，模拟量支路更敏感；要求独立时改为分开回零。

问：屏蔽层能不能当回零用？答：不能，屏蔽层只负责干扰泄放，替代回零会把干扰注入信号参考。

问：非屏蔽型加磁环能否替代屏蔽型？答：只能缓解部分传导干扰，空间耦合为主时效果有限，仍应选屏蔽型并做好接地。

问：公头母头可否按我们的组合定制？答：可按客户要求互相转换并批量生产，提供接口与芯位定义即可。
