一、产品定位与接口角色

柜体面板上的固定母座

7/8后面板锁紧1/2-14NPT螺纹六方法兰焊杯脚孔型防爆插座(型号KYF7/8K□ZH-1/2-14NPT-M-Q.EX)是上海科迎法电气为防爆控制柜、配电箱、仪表箱等固定安装场合设计的防爆连接器。产品采用六方法兰结构,安装螺纹1/2-14NPT,从设备面板后方拧紧固定,尾部焊杯脚直接与柜内导线焊接,接触件为孔型(母头)。

与针型插头的角色分工

孔型插座装在设备端,与同系列针型(公头)插头配套。这一分工的实用价值在于:细长的插针随电缆移动、暴露在外,一旦碰弯只需更换插头;柜内固定的母座由插孔包容触点,插合时受力更均匀,且孔型结构在面板侧不易被异物顶伤。对于需要经常插拔的检修口,把易损件放在可快速更换的一侧更合理。

产品适用于石油化工、煤炭冶金、仪器仪表等行业中存在爆炸性气体或可燃性粉尘的危险场所,常见安装位置为防爆控制柜、防爆配电箱与防爆仪表箱的电源及信号接口。

二、防爆型式与认证

增安型的实现要点

气体防爆标志Ex ec IIC T6 Gc,属增安型,用于2区爆炸性气体环境。增安型不依靠外壳耐爆,而是确保正常运行不产生点燃源:加大爬电距离与电气间隙、控制载流温升、提高外壳防护等级。对固定式插座而言,这一点尤其契合——焊点在柜内一次完成,插合面不承担开合动作,正常运行时不存在电弧,风险主要来自接触不良引起的局部过热,因此保持触点清洁与低阻接触就是维持防爆性能的核心。

标志、标准与防护等级

IIC为最高气体组别,T6为最高温度组别,最高表面温度不超过85℃,Gc为设备保护级别。执行GB/T 3836.1-2021与GB/T 3836.3-2021。防护等级IP67,配合O型密封圈,面板安装到位后整机防尘并可承受短时浸水。产品仅标注气体防爆标志,粉尘场所应另行确认适用性。

项目 内容
防爆标志 Ex ec IIC T6 Gc(气体防爆)
执行标准 GB/T 3836.1-2021、GB/T 3836.3-2021
防护等级 IP67
适用区域 2区爆炸性气体环境

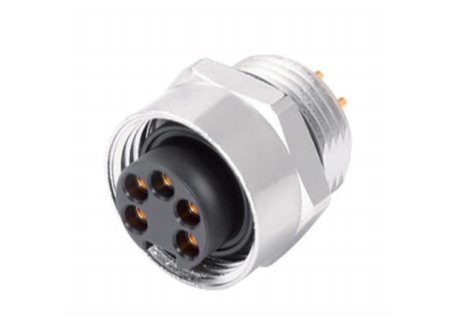

7/8后面板锁紧1/2-14NPT螺纹六方法兰焊杯脚孔型防爆插座

三、结构解析

六方法兰与六角受力

六方法兰的作用是把安装力分散到面板上。六角外形可用扳手均匀加力,避免单侧过载;法兰面积足够大,压紧时不会在薄面板上产生凹陷。从面板后方安装锁紧后,正面只露出插接面,外形整齐,且外部没有可拆卸的螺母,具备良好的防拆卸性能,能减少无关人员误拆、误碰的机会。

法兰、锁紧螺母与密封圈

三者构成一个压紧密封的组件:密封圈置于法兰与面板之间,锁紧螺母把法兰压向面板,密封圈被压缩后填满接触面的微观不平。密封效果取决于压缩量是否合适,压缩不足会渗水,压缩过度会加速密封圈永久变形。壳体与锁紧螺母均为铜镀镍,热膨胀系数接近,温度循环时压紧力变化小。

孔型触点与绝缘支撑

触点材质为黄铜镀金,接触电阻不大于5mΩ,绝缘电阻不小于100MΩ。插孔依靠弹性收口与插针形成多点接触,镀金层防止含硫大气与盐雾造成氧化膜,使反复插拔后仍能维持低阻。绝缘支撑采用TPU+GF黑色材料,把插孔按芯数排布固定,保证针间距与爬电距离,并承受插拔时的轴向力。

焊杯脚接线端

尾部焊杯脚供用户把柜内导线直接焊上,焊料包覆整股线芯,接触面积大、抗振动性能好,适合长期固定、几乎不拆动的安装。焊杯在壳体内沿圆周排布,3芯至8芯共用同一外形,柜体开孔与面板布置不必因芯数变化而改动。

四、规格参数

分芯数电气参数

3芯至5芯额定电压110V,6芯至8芯为80V;各芯数额定电流均为8A,线规统一为18-22AWG。需注意本孔型型号的3芯额定电流也是8A,不能照搬同系列针型插座3芯10A的数值,选型与柜内导线截面应按本表核对。

项目 3芯 4芯 5芯 6芯 7芯 8芯
额定电压 110V 110V 110V 80V 80V 80V
额定电流 8A 8A 8A 8A 8A 8A
线规 18-22AWG 18-22AWG 18-22AWG 18-22AWG 18-22AWG 18-22AWG

结构与材料参数

项目 规格
接口螺纹 7/8-16UNF-2B
安装螺纹 1/2-14NPT
接触件型式 孔型(母头),A-CODE
外壳与锁紧螺母 铜镀镍
绝缘支撑 TPU+GF/黑色
触点与密封圈 黄铜镀金 / FPM/FKM氟橡胶
绝缘电阻 ≥100MΩ
接触电阻 ≤5mΩ
污染等级 3
使用温度 -25℃~+85℃
插拔周期 ≥100次
产品标准 IEC 61076-2-104

五、安装与焊接

面板开孔与后装锁紧

按1/2-14NPT在面板上加工螺纹孔,清除毛刺,把密封圈套在法兰根部,从面板后方推入插座,拧紧锁紧螺母直至法兰与面板贴实。NPT是锥管螺纹,靠锥面贴合密封,不需要额外生料带;但加力要适度,过松会漏水,过猛会压溃密封圈或使薄面板变形。面板开孔位置应避开柜内元件与走线,留出焊杯操作空间。

焊杯脚焊接工艺

焊接温度建议控制在350℃以下,单点焊接时间不超过3秒,目的是避免热量沿插针传到TPU绝缘支撑使其软化、插孔偏移。操作时先给线芯预搪锡,焊杯内加少量焊料,一次成焊,不要反复补焊;焊后用无水乙醇或专用清洗剂去除助焊剂残留,避免残盐在高湿环境中降低绝缘电阻。

面板密封与验收

安装完成后从正面观察插接面是否平齐、法兰周边有无可见缝隙,必要时做淋水或短时浸水检查。柜内一侧应确认焊点无虚焊、线芯无外露、相邻焊杯之间无焊锡搭连。密封圈为FPM/FKM氟橡胶,装配时不得用尖锐工具拨动;密封件损坏必须联系制造商更换,不可用其他材质橡胶圈替代,否则IP67与防爆结构条件均无法保证。

六、材料与工艺

铜镀镍壳体的选择理由

壳体与锁紧螺母采用铜镀镍,一是耐腐蚀,镍层在化工大气、含硫烟气与潮湿环境中稳定,长期使用不易锈蚀;二是抗机械冲击,铜基体韧性好,能承受安装力矩与外部碰撞;三是螺纹强度,锁紧螺纹在金属本体上加工,反复拆装不易滑牙。金属壳体同时提供屏蔽效果,对柜内变频器与开关电源的干扰有一定抑制作用。

氟橡胶密封与玻纤增强支撑

FPM/FKM氟橡胶耐油、耐化学介质、耐温范围宽,适合石化与冶金现场的油气与清洗剂环境;TPU+GF绝缘支撑通过玻纤增强提高刚性,减少插拔时的形变。两者共同支撑了-25℃~+85℃的使用温度与不低于100次的插拔周期,超出这一范围时应与制造商确认材料适用性。

七、型号命名与选型

型号代码逐段解读

以KYF7/8K4ZH-1/2-14NPT-M-Q.EX为例:KYF7/8为科迎法7/8英寸系列,K为孔型(母头),4为芯数,ZH为后面板锁紧法兰,1/2-14NPT为安装螺纹,M为六方法兰,Q为焊杯脚,EX为防爆型。标准型号按3、4、5、6、7、8芯分为六种,仅芯数位不同,其余代码一致。

与针型插头的配套选型

本产品为母座,须配针型插头使用,芯数必须一致,编码同为A-CODE。选型顺序建议:先确认柜体开孔螺纹为1/2-14NPT;再按回路数与工作电压确定芯数,注意6芯以上仅80V;最后核对柜内线规在18-22AWG范围内。若需不同芯数、安装螺纹、材质或防护等级,可提出非标定制。

八、应用场景

石化仪表箱与控制柜

炼化装置2区的仪表接线箱、就地控制盘常需在箱体上设置多个信号接口,母座固定在箱壁、插头随电缆进出,检修时拔下插头即可断开回路。前面板无螺母,便于擦拭与挂牌,也降低了误拆风险;IP67的密封可应对装置区的冲洗与雨淋。

煤矿配电装置与冶金控制柜

井下防爆配电装置的接线空间狭窄,后锁紧加焊杯的方式可在出厂时完成内部接线,现场只做插合,减少井下作业量。冶金车间控制柜靠近轧机与风机,振动持续存在,焊杯脚比可拆卸端子更能抵抗松动,六方法兰把振动载荷分散到面板,避免密封面反复受力而渗水。

九、常见问题与排查

问:安装后法兰处渗水,原因是什么?多数是密封圈未在位、被扭曲或压缩不足;也可能是密封圈装反、面板孔口有毛刺划伤密封面。拆下检查密封圈与法兰面,清洁后重装,不建议以加大力矩的方式强行补救。

问:插合后接触电阻偏大怎么办?先清洁插孔内壁,检查是否有粉尘或油污;再确认插头插针无弯曲、无氧化。接触电阻正常不大于5mΩ,绝缘电阻不小于100MΩ,若明显偏离应停用并联系厂方。

问:为什么这个型号3芯也是8A?本孔型型号各芯数额定电流均为8A,3芯并无10A档,这与同系列针型插座的参数不同。选型与配线时应以本型号参数表为准,勿交叉套用。

问:插座能否与针型插头以外的产品配合?不能。插头与插座仅配套使用,不可与其他品牌混用,不同产品的螺纹长度与密封面位置存在差异,混用会造成插合不到位或密封失效。

十、使用注意与定制服务

现场使用注意事项

插头与插座仅配套使用,严禁带电插拔,安装或拆卸前必须确认电路已断开;安装时从面板后方装入,用锁紧螺母固定并确保密封圈在位;焊杯焊接温度控制在350℃以下,单点不超过3秒;密封件的修理或替换应联系制造商。这五条既是装配要求,也是维持IP67与防爆性能的前提。

上海科迎法电气接受非标定制需求,包括特殊芯数配置、特殊安装螺纹规格、特殊材质及特殊防护等级。定制前请提供柜体开孔螺纹、回路数与工作电压、柜内线规、配套针型插头型号与安装环境,以便厂方核对结构尺寸与防爆参数。
