一、产品概述与配套定位
设备端的针型防爆接口

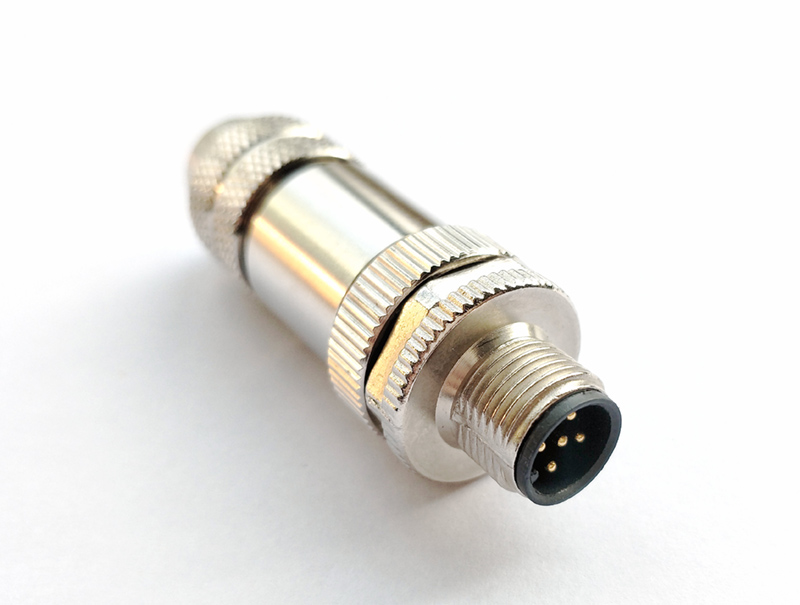

M12全金属防爆直头连接器(型号KYF12J□ZT-NC.PB.EX)采用M12×1标准工业接口、全金属屏蔽壳体与针型(公头)接触件,180度直头出线,覆盖3芯至8芯六种芯数。产品由上海科迎法电气自主研发,已通过国家防爆电气产品质量监督检验中心认证并取得防爆合格证,适用于存在爆炸性气体或可燃性粉尘的危险场所。
针型与孔型的成对关系
针型是成对连接中的插针一侧,与同系列孔型连接器KYF12K□ZT-NC.PB.EX配对后才能形成完整链路。把针型布置在设备、仪表或接线箱一侧,插针始终处于受保护的固定位置,插拔时的机械磨损主要由电缆端的孔座承担,长期使用后只需更换成本较低的一端。
配套必须同品牌同系列。M12只是接口外形标准,不同厂商在螺纹长度、插针直径与密封面位置上仍有差别,混搭可能出现插合不到位、接触压力不足或密封圈压缩量不够,从而失去铭牌标志所对应的防护与防爆条件。
二、防爆型式与认证
增安型为何适用于2区
气体防爆标志为Ex ec IIC T6 Gc。增安型的思路不是承受内部爆炸,而是让点燃源根本不出现:正常运行时不产生电弧与火花,再通过加强绝缘、限制导体温升、提高外壳防护等级,把偶发故障的后果控制在安全范围。2区属于正常运行时不太可能出现爆炸性气体、即使出现也仅短时存在的场所,正好与这一型式匹配。
标志各段的含义
IIC是气体组别中的最高级,覆盖氢气、乙炔等最易点燃的气体;T6是温度组别中的最高级,要求最高表面温度不超过85℃,因此对触点的载流温升与壳体散热提出了更严的约束;Gc是设备保护级别,对应2区使用。粉尘侧标志Ex tc IIIC T80℃ Dc则把外壳表面温度限制在80℃以内,避免沉积的导电性粉尘被引燃。
证书与执行标准
证书编号ZJEx26.0535X,发证日期2026年06月02日,有效期至2031年06月01日,执行GB/T 3836.1-2021、GB/T 3836.3-2021与GB/T 3836.31-2021。现场安检时应将证书编号、标志与产品铭牌三者对照,避免把非防爆型号误装到危险区。
| 项目 | 内容 |
|---|---|
| 防爆标志 | Ex ec IIC T6 Gc;Ex tc IIIC T80℃ Dc |
| 执行标准 | GB/T 3836.1-2021、GB/T 3836.3-2021、GB/T 3836.31-2021 |
| 防护等级 | IP66/IP67 |
| 证书编号 | ZJEx26.0535X |

三、结构组成与工作原理
针型镀金接触件
针型接触件为实心插针,表面镀金,接触电阻不大于8mΩ,绝缘电阻不小于500MΩ。插针比插孔更易观察与清洁,出现氧化或积尘时现场就能判断;镀金层则在含硫大气、盐雾与高湿环境中保持稳定,避免形成高阻氧化膜导致信号漂移,机械寿命不低于500次插拔。
全金属屏蔽与护套
壳体采用铜合金镀镍,型号中的PB表示全金属屏蔽。金属外壳在插合后构成等电位屏蔽体,对变频器、伺服驱动与开关电源产生的高频干扰形成360度包覆,适用于变频机泵、伺服轴附近的传感器回路。金属外壳同时承担机械防护,能抵抗工具磕碰与电缆侧向拉扯。
直头出线与螺纹锁紧
ZT为直头,电缆沿轴线180度引出。直头在穿管、走线槽、柜内竖排布线时占横向空间小,布线走向更规整;代价是拐角处需要预留弯曲半径。锁紧依靠M12×1螺纹啮合,插合后拧紧即可,拧紧力矩以手感到位为限,过拧会挤压密封圈反而影响密封。
密封与绝缘支撑
插合面的O型圈负责界面密封,尾部由电缆夹紧件收口,绝缘支撑件把插针固定在设定位置,保证插合时的同轴度与爬电距离。安装前须确认O型圈在位、无扭曲、无破损;密封件属防爆结构的一部分,损坏后应联系制造商更换,不可用任意橡胶圈替代。
四、技术参数
分芯数额定值与接线方式
| 芯数 | 产品型号 | 额定电流 | 额定电压 | 冲击电压 | 接线方式 |
|---|---|---|---|---|---|
| 3针 | KYF12J3ZT-NC.PB.EX | 4A | 250V | 2500V | 螺丝压紧式/焊接式 |
| 4针 | KYF12J4ZT-NC.PB.EX | 4A | 250V | 2500V | 螺丝压紧式/焊接式 |
| 5针 | KYF12J5ZT-NC.PB.EX | 4A | 60V | 1500V | 焊接式 |
| 6针 | KYF12J6ZT-NC.PB.EX | 2A | 60V | 1500V | 焊接式 |
| 7针 | KYF12J7ZT-NC.PB.EX | 2A | 60V | 1500V | 焊接式 |
| 8针 | KYF12J8ZT-NC.PB.EX | 2A | 30V | 800V | 焊接式 |
3针与4针容量最高,为4A/250V,可带小功率供电回路;5针电流仍为4A但电压降为60V;6针、7针为2A/60V,8针为2A/30V。芯数增加使插针间距缩小、爬电距离变短,这是电压与电流分档的根本原因,不能只按电流选型。
通用参数
| 项目 | 参数 |
|---|---|
| 接触电阻 | ≤8mΩ |
| 绝缘电阻 | ≥500MΩ |
| 防护等级 | IP66/IP67 |
| 工作温度 | -25℃~+85℃ |
| 机械寿命 | ≥500次 |
| 外壳材质 | 全金属(铜合金镀镍) |
| 电缆适配外径 | 4-6mm、6-8mm |
| 多芯线截面积 | 0.2、0.25、0.34mm²等 |
五、现场接线工艺
螺丝压紧式操作
3针、4针可选用螺丝压紧式:剥线后把芯线插入端子孔,拧紧螺丝完成连接,全程不需要烙铁与助焊剂,特别适合现场无动火条件的检修。返修也简单,接错线松开重接即可。要点是芯线全部进入金属压接区,绝缘皮不得压入端子,裸铜不得露出端子外,否则弯折时易与相邻端子短接。
焊接式操作
5针及以上按上表只做焊接式。焊点体积小、接触面积大,抗振动能力明显优于螺丝压紧,适合固定安装后长期不拆卸的设备。焊接需控制热输入,烙铁停留时间过长会让绝缘支撑件局部软化、插针偏移;焊后清理助焊剂残留,避免残盐在潮湿环境中逐步降低绝缘电阻。
六、材料与制造工艺
壳体材料与镀层
壳体选用铜合金并做镀镍处理。铜合金强度与导热性优于锌合金,镀镍层在化工大气、含硫气体中长期稳定,不易点蚀;螺纹在铜合金本体上加工,反复拧紧不易滑牙,这对需要多次检修的仪表接口很关键。镀层厚度按500次以上插拔寿命匹配,避免出现镀层磨穿后铜基体裸露氧化。
装配与出厂检测
装配环节关注三件事:插针的位置度、绝缘支撑的固定强度、密封件的装配姿态。出厂检测覆盖接触电阻、绝缘电阻与外观,并对插合手感与锁紧螺纹做通止规检查。密封配合面在装配前需清洁,任何毛刺或油污都会在后续浸水试验中暴露为渗漏点。
七、防护等级与可靠性
IP66/IP67的实际含义
IP66针对强喷水,IP67针对短时浸水,两者叠加说明产品能应对冲洗、雨淋与短时积水。但防护等级成立的前提是正确装配:O型圈在位、螺纹拧紧、电缆外径匹配。现场大量渗水故障并非产品本身不良,而是尾部密封件与电缆外径不匹配,或安装时O型圈被挤出沟槽。
温度、腐蚀与振动
-25℃~+85℃的工作温度覆盖北方户外冬季与冶金、烘干车间的高温端。温度上限受密封件耐热能力制约,超限使用会加速硬化开裂。耐腐蚀方面,镀镍壳体可应对一般工业大气与清洗剂,强酸强碱或高盐雾环境应提前说明以便选材。抗振方面,螺纹锁紧加全金属壳体的组合能保持插合面贴合,焊接式接线的5至8芯型号更适合持续振动的设备。
八、型号规格与选型
型号代码拆解
| 代码 | 含义 |
|---|---|
| KYF12 | 科迎法M12系列 |
| J | 针型(公头) |
| □ | 芯数(3、4、5、6、7、8) |
| ZT | 直头 |
| NC | 不带线 |
| PB | 全金属屏蔽 |
| EX | 防爆型 |
选型的三步判断
第一步按回路数与最高工作电压定芯数,注意5针以上电压上限只有60V、8针仅30V;第二步按是否需要现场返修与抗振要求定接线方式,需要频繁改线选螺丝压紧式,追求长期可靠选焊接式;第三步按走线方向确认直头是否合适,空间受限的拐角位置应评估弯头型号或调整布线。标准品为A编码,其他通信协议可定制B编码、D编码及X型、S型。
九、行业应用
石油化工与制药
炼化装置2区的压力变送器、液位开关、阀位反馈多用M12接口,针型装在设备或接线箱一侧,孔型随电缆移动,检修时只换电缆端。制药车间防爆区常伴随溶剂清洗,IP66/IP67与镀镍壳体可应对冲洗与消毒剂侵蚀,金属屏蔽则避免变频设备干扰仪表信号。
煤矿、锂电与粉尘场所
煤矿井下配电点与皮带机保护装置的信号接口振动大、湿度高,宜选6芯以上焊接式型号;粉尘标志Ex tc IIIC T80℃ Dc使产品可用于21区、22区的煤粉、铝粉场所,但需定期清扫壳体表面积尘,避免积尘改变散热条件。锂电池车间的极片粉尘与电解液蒸气环境下,现场自接便于产线改造时快速改线。
十、安装要点、常见问题与定制
常见问题与排查
问:插合后信号抖动,先查什么?先确认螺纹拧紧,再查端子压接与焊点质量,最后测插合状态接触电阻,正常不大于8mΩ。若仅在设备运行时抖动,多为屏蔽未形成等电位,应检查壳体与设备外壳的接地连接。
问:为什么5针以上只能焊接?M12壳体尺寸固定,5针起插针间距已不足以容纳螺丝端子,只能以焊杯结构缩小组件体积;随之爬电距离缩短,额定电压下调到60V。这是结构决定的,选型须按参数表取值。
问:能否用其他品牌的孔型插座?不建议。螺纹长度、插针直径与密封面位置的差异会造成插合不到位或密封圈压缩不足,使防爆标志对应的结构条件失效。两端应同系列配套。
问:可以带电插拔吗?不可以。增安型的前提是正常运行不产生电弧,带电插拔会在插合瞬间产生电弧。检修须先断电并确认无电,再拆装连接器。
安装前核对铭牌标志,检查O型圈在位、无扭曲、无破损;电缆就位后在插头后方增设支架或穿管支撑,产品仅通过标准规定拉力25%的夹紧试验,不承担长期拖拽载荷。上海科迎法电气接受非标定制,包括特殊芯数、特殊编码、特殊电缆长度、特殊材质及特殊防护等级。
