一、产品定位与核心优势

面向2区的现场自接方案

M12全金属防爆孔型直头连接器(型号KYF12K□ZT-NC.PB.EX)是上海科迎法电气面向危险场所设备接口推出的现场接线型防爆连接器。采用M12×1标准工业接口、全金属屏蔽壳体、孔型(母头)接触件与180度直头出线,覆盖3芯至8芯六种芯数。与成品线束相比,现场自接由用户按实测长度接线,省去了选型阶段反复确认线长与备件编号膨胀的麻烦。

孔型母头与针型公头配套

本产品为孔型结构,需与同系列针型防爆连接器KYF12J□ZT-NC.PB.EX配对使用,两端共同构成一条完整的防爆连接链路。孔型装在电缆端、针型装在设备端是危险场所常见的分工:插针固定在面板一侧,插拔受力由壳体承担;电缆端只留带护套的孔座,拖动电缆时插针不易被碰弯。

插头与插座只在本系列内配套。不同品牌M12外壳虽外形接近,但螺纹长度、接触件间距与密封面位置并不一致,混用会破坏接合面密封配合,使防爆标志所对应的结构条件不再成立。

二、防爆认证与标志解读

增安型Ex ec的防爆原理

气体防爆型式为增安型,标志Ex ec IIC T6 Gc,对应2区爆炸性气体环境。IIC是最高气体组别,涵盖氢气、乙炔等;T6为最高温度组别,最高表面温度不超过85℃;Gc表示设备保护级别。增安型不靠外壳承受内部爆炸,而是从源头消除点燃条件:运行中不产生电弧火花,通过加强绝缘、限制温升、提高防护等级控制故障风险,因此适用于正常运行时无点燃源的2区。

粉尘外壳Ex tc的保护思路

粉尘侧标志Ex tc IIIC T80℃ Dc,适用于21区、22区可燃性粉尘环境。思路是用外壳把粉尘挡在外面,同时限制外壳表面温度不超过80℃,避免沉积粉尘因表面过热被点燃。IIIC为最高粉尘组别,含铝粉、镁粉这类导电性粉尘;Dc为该设备在粉尘环境中的保护级别。

认证信息与执行标准

产品已通过国家防爆电气产品质量监督检验中心认证并取得防爆合格证,证书编号ZJEx26.0535X,执行GB/T 3836.1-2021、GB/T 3836.3-2021与GB/T 3836.31-2021。选型与验收时,应把证书编号、防爆标志与铭牌核对一致。

项目 内容
防爆标志 Ex ec IIC T6 Gc(气体);Ex tc IIIC T80℃ Dc(粉尘)
执行标准 GB/T 3836.1-2021、GB/T 3836.3-2021、GB/T 3836.31-2021
防护等级 IP66/IP67
证书编号 ZJEx26.0535X
发证日期 2026年06月02日
有效期至 2031年06月01日

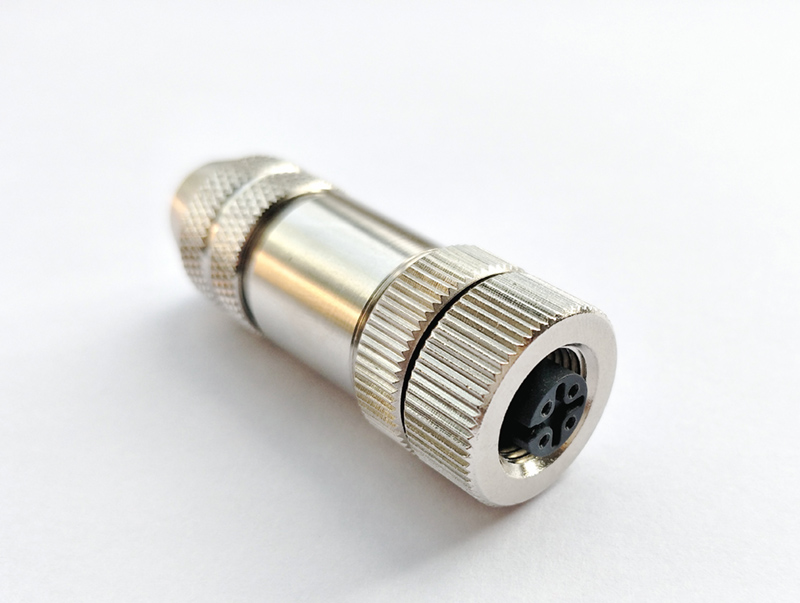

M12全金属防爆孔型直头连接器(增安型)

三、结构组成与工作原理

镀金孔型接触件

孔型接触件是电气通路的核心,表面镀金,接触电阻不大于8mΩ,绝缘电阻不小于500MΩ。镀金不只是降电阻:金层化学性质稳定,在硫化氢、盐雾与湿热环境中不易生成氧化膜或硫化物,长期存放后重新插合仍能保持低阻接触,对检修周期长、插拔次数少的仪表回路尤为重要。

全金属屏蔽壳体

壳体为铜合金镀镍全金属结构,型号中的PB即全金属屏蔽。插合后金属外壳形成连续导电通道,对电场提供360度包覆,抑制变频器、伺服驱动器与开关电源的高频干扰进入信号线。相比塑料外壳,它不会被静电吸附的粉尘长期积聚,也更耐工具碰撞与电缆拖拽。

锁紧与直头出线

接口为M12×1螺纹,插合后螺纹锁紧;ZT表示180度直头,电缆沿轴线直线引出,在穿管、走线槽与柜内竖直布线的场合占用横向空间小,不像弯头那样在拐角处形成额外弯矩。

O型圈与电缆密封

密封由两道界面构成:插合面靠O型密封圈贴合,尾部靠电缆夹紧密封。安装前必须确认O型圈在位、无扭曲、无破损,这是现场失效最常见的原因。密封件属于防爆结构的一部分,损坏后不得用任意规格的橡胶圈替代,修理或更换应联系制造商。

四、关键参数与规格

分芯数电气参数

产品按芯数分六个标准型号,芯数不同,额定电流、电压与允许的接线方式也不同,选型应以表中数值为准,不要按接口外形推断容量。

芯数 产品型号 额定电流 额定电压 冲击电压 接线方式
3孔 KYF12K3ZT-NC.PB.EX 4A 250V 2500V 螺丝压紧式/焊接式
4孔 KYF12K4ZT-NC.PB.EX 4A 250V 2500V 螺丝压紧式/焊接式
5孔 KYF12K5ZT-NC.PB.EX 4A 60V 1500V 螺丝压紧式/焊接式
6孔 KYF12K6ZT-NC.PB.EX 2A 60V 1500V 焊接式
7孔 KYF12K7ZT-NC.PB.EX 2A 60V 1500V 焊接式
8孔 KYF12K8ZT-NC.PB.EX 2A 30V 800V 焊接式

容量随芯数递减源于插针间距缩小:芯数越多爬电距离越小,额定电压只能下调以满足增安型绝缘条件,选型不能只看电流。

通用电气与机械参数

项目 参数 工程含义
接触电阻 ≤8mΩ 决定插合处发热量
绝缘电阻 ≥500MΩ 反映受潮与污染
防护等级 IP66/IP67 防强喷水与短时浸水
工作温度 -25℃~+85℃ 覆盖户外与高温车间
机械寿命 ≥500次 允许频繁检修插拔
外壳材质 铜合金镀镍 屏蔽与耐蚀并重
电缆外径 4-6mm、6-8mm 两种尾部密封规格
多芯线截面 0.2、0.25、0.34mm²等 常见传感器与总线线径

五、现场接线工艺与安装

螺丝压紧式接线

3芯至5芯支持螺丝压紧式,剥线后把芯线插入端子孔拧紧螺丝即可,不需要焊接设备,也没有明火与助焊剂。优势是返修方便,接错线可松开重接,不必更换整根电缆。要点是剥线长度与端子孔深度匹配,芯线须全部进入金属压接区,不能把绝缘皮压入端子,也不能让裸铜在端子外裸露。

焊接式接线

6芯及以上因针脚排列密集只提供焊接式。焊点体积小、接触面大,抗振性能优于螺丝压紧,适合长期不拆卸的固定布线。焊接应控制热量,烙铁温度过高或停留过长会使绝缘支撑件局部软化,导致接触件位移;焊后须清理助焊剂残留,否则残盐在潮湿环境中会缓慢拉低绝缘电阻。

电缆外径与夹紧

尾部密封按4-6mm与6-8mm两种外径配置,选错规格会直接失去防护:电缆偏细密封件抱不紧,偏粗压不进护套。产品仅通过标准规定拉力25%的夹紧试验,说明它不承担电缆长期拖拽载荷,现场应在插头后方增设支架、扎带或穿管支撑。

六、材料工艺与防护可靠性

铜合金镀镍与镀金触点

壳体选铜合金而非锌合金或工程塑料,是防爆与屏蔽的双重需要:铜合金强度高、导热好,镀镍层在化工大气中稳定,长期暴露不易点蚀;锁紧螺纹同样在铜合金上加工,反复拧紧不易滑牙。接触件以黄铜为基体镀金,兼顾导电率与插拔耐磨,镀层按机械寿命≥500次设计。

密封、温度与抗振

IP66/IP67的组合既能承受强喷水也能短时浸水,适合冲洗环境与户外安装。工作温度-25℃~+85℃覆盖北方冬季户外与冶金、烘干车间的高温端,超限时密封件加速老化,应改用耐温更高的定制密封材料。全金属壳体加螺纹锁紧能让插合面在振动中保持贴合,焊接式的6至8芯型号适合破碎、筛分一类持续振动的设备。

M12针型直头防爆连接器

七、型号命名与选型对照

型号代码含义

型号KYF12K□ZT-NC.PB.EX按固定顺序编码,掌握每一段含义,就能在没有图纸时读出产品的关键特征。

代码 含义
KYF12 科迎法M12系列
K 孔型(母头)
□ 芯数(3、4、5、6、7、8)
ZT 直头
NC 不带线
PB 全金属屏蔽
EX 防爆型

芯数与编码的选择

3芯、4芯常用于单路供电加信号,如24V执行器、行程开关;5芯是传感器与部分现场总线的常见配置;6至8芯多用于多路信号,电压等级也更低。选型顺序建议:先按回路数与电压定芯数,再按是否现场返修定接线方式,最后按走线方向确认直头是否合适。

标准品为A编码,用于常规传感器与执行器接线;项目使用其他通信协议时,可定制B编码、D编码及X型、S型等特殊编码,以插针排布差异避免同规格不同用途的插头误插。

八、典型应用场景

石油化工装置区

炼化装置2区范围内布置着大量压力变送器、液位开关、阀位反馈与就地仪表,与PLC柜之间多为短距离信号线,正好适合M12接口。现场自接让仪表工在检修窗口按实际桥架长度接线,不必提前数月锁定线长;全金属屏蔽用于变频机泵附近回路,减少变频谐波对4-20mA信号的干扰。

制药与锂电车间

制药车间防爆区多与溶剂、粉尘相关,设备需频繁清洗,IP66/IP67的耐冲洗能力与镀镍壳体的耐消毒剂腐蚀能力在此体现价值。锂电池车间关注极片粉尘与电解液蒸气,连接器需便于设备改造时重新接线,螺丝压紧式型号很适合这类经常调整的生产线。

煤矿与粉尘环境

在21区、22区的煤粉、铝粉、粮食粉尘场所,Ex tc IIIC T80℃ Dc的粉尘标志是本产品可用的依据。安装时应注意清扫壳体表面积尘,粉尘长期沉积会改变散热条件使表面温度上升。井下配电点与皮带机保护装置的信号接口常采用6芯以上焊接式型号,以应对持续振动与潮气。

九、常见问题与排查

问:插上后信号时断时续,先查哪里?

先确认螺纹是否拧到位,未拧紧时插合面在振动下产生微动,接触电阻瞬时升高;再检查端子,螺丝压紧式的芯线若在端子外裸露,弯折后可能与相邻端子短接;焊接式要查虚焊。也可测插合状态接触电阻,正常不大于8mΩ。

问:绝缘电阻测不到500MΩ怎么办?

多数是受潮而非产品故障。拆下插头检查尾部是否有水汽凝结,烘干后复测;电缆端头残留助焊剂或油污也会拉低绝缘值,应清洁后复测。复测仍不合格不要继续投用,密封失效后防爆结构条件即不成立,应联系制造商处理。

问:8芯型号为什么只能焊、电流也小?

M12壳体尺寸固定,芯数越多单针截面与针间距越小,螺丝压紧所需端子空间排不下,因此6芯以上只做焊接;同时爬电距离缩小,额定电压电流相应下调。这是结构决定而非工艺取舍,选型须按表取值。

问:能否只买孔型一端?

可单独供货,但使用时必须与同系列针型配套。不同品牌M12在螺纹长度与密封面位置上有差异,混用可能导致插合不到位或密封圈受压不足,从而失去标志对应的防护与防爆条件。增安型不允许带电插拔,检修须先断电确认无电。

十、安装维护、包装与定制

安装与维护要点

安装前核对铭牌标志与设计文件一致,检查O型圈在位、无扭曲、无破损;拧紧螺纹手感到位即可,不使用加长杆;电缆就位后在插头后方设固定支撑,避免拉力直接作用在密封与焊点;定期检查密封件是否硬化开裂,发现异常立即停用并联系制造商更换。

产品采用独立包装,运输储存避免重压、雨淋与剧烈碰撞,存放环境宜干燥通风。上海科迎法电气接受非标定制,包括特殊芯数、特殊编码、特殊电缆长度、特殊材质与特殊防护等级,定制前请提供回路数、电压电流与安装环境。
