T型、Y型一分二转换器7

产品定位：12芯与16芯分路难在针位对位

一分二转换器在低芯数场合只是把一路线分成两路，接线容错空间大；到了12芯、16芯，情况完全不同。同一个分支点上往往同时走多路信号、电源、回零与屏蔽，两路之间的每一根线都要找到唯一对应的落点，接错一芯就可能让整条支路失效。

高芯数分路的真实难点

难点集中在三处：针位在有限壳体内排列密集、相邻针位外观相近、成对分路之间缺少天然参照。施工者若只凭记忆接线，越往后越容易把同一组的两根线接到相反的分路上。解决办法不是让人更小心，而是让产品与图纸自带对位依据。

本系列的覆盖范围

该系列连接螺纹覆盖M12型、M8型、M16型、M23型，以及带电缆型与特种转接型；芯数从2芯、3芯、4芯、5芯、6芯、8芯、12芯到16芯。其中12芯与16芯是高密度分路的主力，公头母头可按客户要求互相转换，内部线路可任意设计，屏蔽与非屏蔽均可选。

高芯数并不意味着所有芯都必须用满。实际项目中常见的是把其中若干芯用于信号、若干芯用于电源与回零，剩余芯位留作备用或扩展。转换器的内部走线按图纸定义，哪些芯成对、哪些芯直通，在订货时就要说清楚，不能留到现场临时决定。

T型与Y型的接口形态差异

同为一路分两路，T型与Y型的差别在三个接口的空间关系以及主干与两支之间的走向。形态选错，后面靠加长电缆或强行弯折弥补，反而给接头带来额外应力。

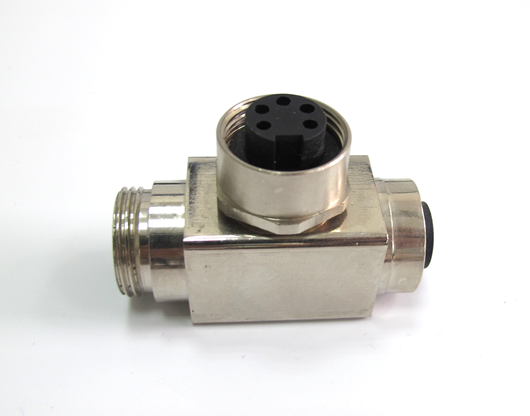

T型的三通走向

T型以一个主干接口为入口，两个分支接口从主干两侧或一侧分出，三个接口大体落在同一平面内。它适合分支点贴近安装面、两支需要平行走向的场合，例如把一根主干线束在机架侧面同时引向左右两个模块。

Y型的三叉走向

Y型的三个接口呈分叉布置，主干与两支之间存在夹角，分支方向更自由。它适合分支点悬空、两支需要朝不同方向散开的场合，例如从一根主干同时引向上下两层传感器排布，避免两支电缆在同一平面内叠压。

形态选择的三个判据

一看安装面能否容纳三个接口的投影范围；二看分支电缆的走向是否需要避开相邻部件；三看维护时手能否伸到每个接口处完成插拔。三者中任何一项不满足，都应换形态而不是靠电缆硬拉。同芯数下T型与Y型都可制作，选择权在现场布置而非电气参数。

12芯与16芯的针位排布

高密度分路的第一道功夫在针位。针位不是随意排列的圆环，而是有编号、有方向、有参照的坐标系统，只有把它读对，后面的分路映射才成立。

针位编号的读取顺序

针位编号通常从壳体的定位缺口或定位键开始，按顺时针或逆时针依次排列，图纸上会标出起始位与旋转方向。同一系列不同芯数的壳体，定位参照的位置可能不同，不能把8芯的编号习惯直接搬到16芯上。读图时先找定位参照，再数针位，顺序错了整张接线表的对应关系都会翻转。

高密度下的间距控制

芯数越多，单针可用空间越窄，针与针之间的绝缘距离、相邻针的识别难度都会上升。壳体注塑时要保证每个针位的定位精度，针位偏移会让插头插入时出现顶针或接触不良。对使用者而言，高密度产品的插拔更依赖定位键对准，不能靠晃动寻找入位。

针位与线号的绑定

每根引出线都应与针位编号绑定，线号写在绝缘层上或通过颜色区分。绑定关系一旦在装配阶段建立，后续的分路、测试、维护都以它为准。若只按颜色记忆而不看线号，遇到同色多芯电缆时无法区分同一颜色的两根线究竟属于哪一路。

分路对应关系与图纸表达

分路对应是这类产品的核心信息。转换器内部把入口的每一芯分配到两个出口，分配规则必须在图纸上可读、在现场可核，否则高芯数带来的核对成本会成倍增加。

一路对两路的映射规则

常见映射有三种：入口每芯同时并接到两个出口的同编号针位，形成两路完全相同的并联分支；入口部分芯只到出口一、部分芯只到出口二，形成两路各取所需的分割；入口芯位按组分配，一组整体走向出口一，另一组整体走向出口二，适合把信号与电源分开。三种规则都可以实现，区别在于订货时如何定义。

公共端与独立端的取舍

并联映射下，入口的公共端会同时出现在两个出口，两支路共用一根回零，接线简单；分割映射下，两个出口各自拥有独立回零，两支路在电气上分开，代价是占用更多芯位。共用回零时一支路的负载电流会叠加到同一根回零线上，独立回零则便于分别计量与分别保护，选哪种取决于两支路是否需要彼此隔离。

图纸上必须标清的三件事

一张可用的分路图至少要标清：入口针位号与线号、两个出口各自的针位号、每一芯的走向。成对关系用连线或同组编号表示，公共端单独标出，屏蔽与接地另起一栏。图纸与实物必须一致，改图后要同步改线号，不能让现场拿着旧图接新件。

关键参数与规格范围

以下为该系列公开的规格范围，具体到某一型号的针位定义、线长与屏蔽形式，以订货图纸为准。

表中内部线路可任意设计，指的是针位到出口的分配关系，而不是电气参数可以随意突破。分路定义越复杂，图纸核对的工作量越大，订货时应把入口与两个出口的对应表一次给全，避免分批补充造成版本混乱。

材料与制造工艺

高芯数产品的可靠性，一半来自针位精度，一半来自壳体与触点的制造一致性。芯数越多，任何一处公差累积都会在插合时被放大。

壳体与螺纹成型

壳体按连接螺纹规格成型，M12、M8、M16、M23各自的螺纹尺寸与锁紧方式不同，同一芯数在不同螺纹下的壳体壁厚与内部可用空间也不同。螺纹部位在装配后仍要保持同轴，偏斜会让插合时受力不均，长期使用后出现松动。

触点与镀层处理

触点承担导通与插拔寿命，表面镀层用于抑制氧化、稳定接触电阻。镀层厚度与均匀性由电镀工艺控制，针位密集时更要避免镀层在针尖堆积影响插入。触点与导线的连接在装配阶段完成，连接质量决定分支回路能否长期稳定。

注塑定位与装配

注塑把触点固定在设计针位上，同时形成入口与两个出口的密封边界。注塑时的定位、料流与冷却都会影响针位偏移量，高芯数模具的定位结构更复杂，首件与批次抽检都要实测针位。装配阶段按图纸把内部走线接到对应针位，接完逐芯导通确认，再进入密封与外观工序。

出厂检测项目

出厂检测至少覆盖三项：逐芯导通与相邻针位不短路、入口与两个出口的分路对应关系、插合后的密封与外观。分路对应检查不能只测通断，还要按图纸逐路验证这一芯只到它该到的出口，否则并联与分割混淆时，通断测试同样会通过。

防护与可靠性

IP67密封结构

IP67表示插合状态下防尘与短时浸水的能力。密封依靠壳体与插头之间的密封件，以及电缆入口处的密封配合，任何一个接口未插合或密封件缺失，整机的防护都随之失效。三个接口的产品，维护时容易只插合常用的两支而空置第三支，空置接口必须加盖保护。

抗振动与插拔耐久

分支点通常位于振动较明显的部位，转换器自重与两支电缆的摆动都会作用在接口上。锁紧结构要把插头固定在壳体上，避免振动中逐步松脱；电缆侧应有支撑或固定，不能全靠接口承受拉力。插拔次数增加后，密封件与触点的状态都要纳入定期检查。

安装与接线核对

高芯数分路的返工成本远高于低芯数，接线前的核对比接线后的排查更划算。核对不是把图纸看一遍，而是把每一芯的落点实际确认一次。

接线前的三项核对

一是核对入口与两个出口的针位编号是否与图纸一致，包含定位参照的方向；二是核对线号与颜色是否与图纸标注对应，同色线必须依靠线号区分；三是核对公共端与独立端的分配，确认两个支路是否共用回零。三项都通过再动手接线。

逐芯核对的推进方式

接线后逐芯测量入口到出口的导通，同时确认该芯不会出现在另一个出口上。分割映射的产品要特别检查只应到出口一的芯是否误接到出口二；并联映射的产品要检查两个出口的同编号针是否都通。测量按图纸顺序推进，不要跳序，跳序容易漏掉中间芯位。

错位返工的处理原则

发现错位应拆开重接，不在原接点上改接或跨接。跨接会把两根线的走向混在一起，后续维护无法从外观判断真实分路。返工后重新做逐芯核对并记录错位原因；若同一工位反复出现同类错位，应检查图纸标注是否不够直观，而不是简单归因于操作者粗心。

选型要点与典型应用

选型的三个步骤

先定芯数：把两个支路所需芯位相加，扣除共用回零后得到入口芯数，再留出备用芯位，高密度场合优先考虑12芯或16芯。再定形态：按安装面与分支走向选T型或Y型。最后定屏蔽与接口：干扰明显的场合选屏蔽型，接口螺纹按设备端现有规格选M12、M8、M16或M23。

高密度分路的典型场合

12芯与16芯分路常见于需要在一个分支点同时取用多路信号的设备：多轴运动机构的编码器与限位信号并行、锂电产线多工位检测信号汇聚、包装机多传感器与执行元件共点取电、机床附件多路联锁信号分配。这些场合的共同点是分支点固定、芯数多、后续维护需要按图排查，因此对位标识比接插件本身更重要。

常见问题与定制交付

现场问题多集中在对位与共用回零两件事，下面按常见提问整理。

问：12芯能不能拆成两个6芯支路？答：可以，属于分割映射，把入口12芯按组分配到两个出口，需在订货图纸中写明哪几芯去哪一路，两支路各自回零。

问：两个出口能否完全一样？答：可以，属于并联映射，入口每芯同时接到两个出口的同编号针位；此时两支路共用回零，负载电流会在回零线上叠加。

问：屏蔽型是否两个出口都要接屏蔽？答：屏蔽连续性需在图纸中定义，屏蔽层经壳体形成通路，两个出口的屏蔽连接方式应一并说明，不能默认一支接、一支不接。

问：公头母头能不能改？答：可按客户要求定制互相转换，改动后针位定义随之变化，需同步更新图纸与线号。

问：针位太密，现场怎么快速确认？答：先按定位参照数针位，再按图纸逐芯测通，不靠目视辨认相邻针。

问：能否按我们的分路图批量生产？答：可以，该系列本身即按客户要求定制并批量生产，提供完整对应表与接口规格即可。

包装与定制交付

高芯数产品按型号与分路定义分别包装，随件附分路图与线号说明，避免不同定义的产品混装。交付前确认入口与两个出口的对应表、屏蔽形式、连接螺纹与芯数四项无误。批量订单按批次抽检针位与分路对应，定制内容变更时重新出具图纸，不以口头约定代替。
