在油气储运、化工制药和粮食加工等爆炸危险区域，工业以太网通信电缆需要穿过设备外壳引入控制柜或配电箱。普通网线接头无法满足防爆要求，直接穿墙会破坏设备外壳的防爆完整性。百兆RJ45带屏蔽网线防爆接头是专为爆炸危险区域工业以太网通信设计的隔爆型电缆密封接头，将RJ45网线穿过设备外壳时保持隔爆型防爆完整性和IP防护等级。我们上海科迎法电气将这款网线防爆接头纳入防爆连接器产品线，为爆炸危险区域的网络通信提供安全可靠的穿墙密封方案。

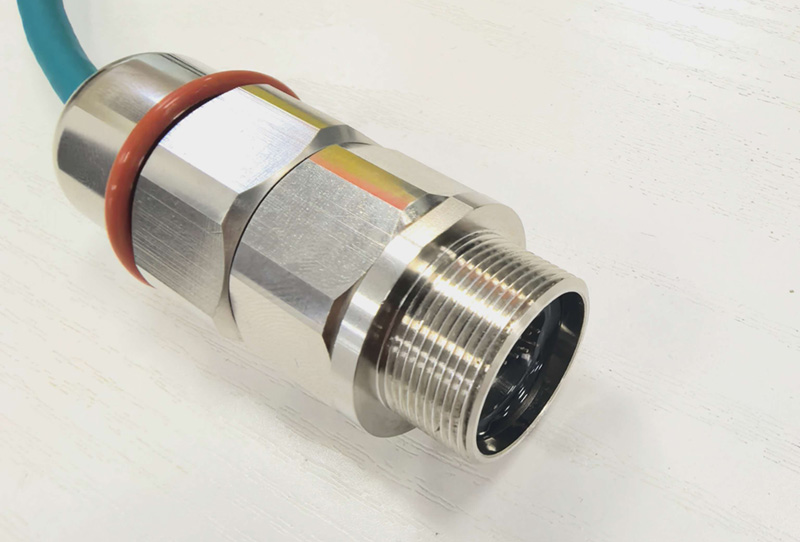

百兆RJ45带屏蔽网线防爆接头产品详细介绍
一、产品概述

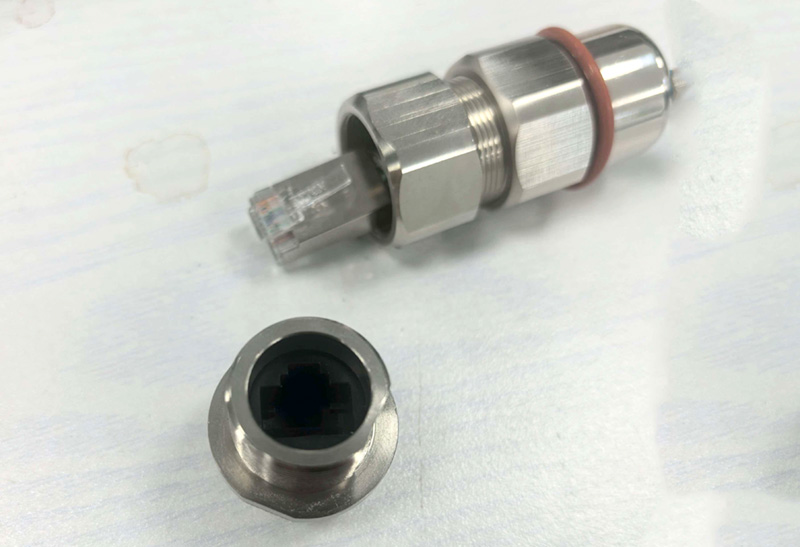

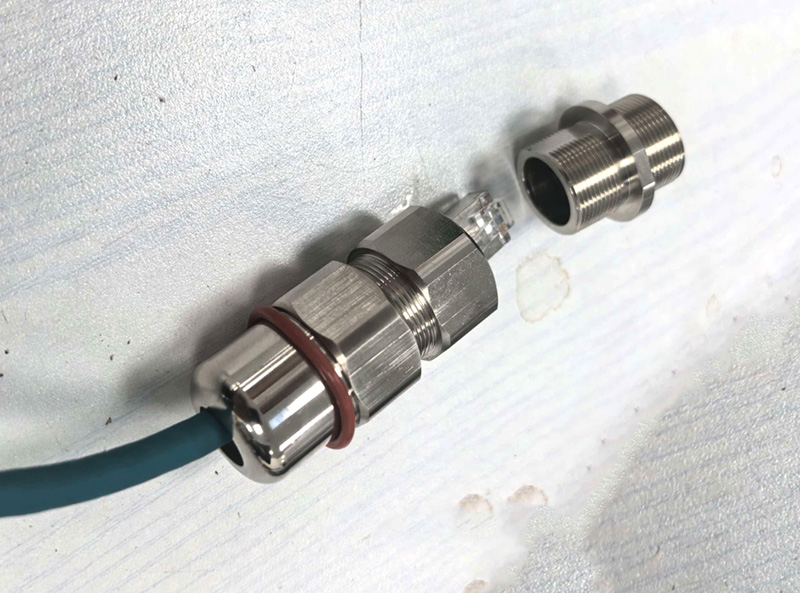

百兆RJ45带屏蔽网线防爆接头是一种将预制RJ45接头的以太网电缆安全引入爆炸危险区域设备外壳的专用密封接头。产品由金属壳体、压缩螺母、密封圈、锁紧螺母和RJ45直通接口组成。
工作原理。以太网电缆（已端接RJ45接头）穿过金属壳体内部，壳体一端通过螺纹安装在设备外壳的穿墙孔上，另一端通过压缩螺母压紧密封圈实现电缆密封。金属壳体和设备外壳之间的螺纹接合面形成隔爆路径，壳体内部即使产生电弧火花，火焰在螺纹间隙中被冷却熄灭不会向外传播。RJ45接头在壳体内部或外部完成对接，壳体保护电缆穿越外墙段不被外力损伤。
产品定位。本产品属于隔爆型防爆连接器的一种，安装在设备外壳穿墙孔处，不改变以太网信号传输特性（百兆速率RJ45标准），同时满足防爆和防护双重要求。
二、隔爆型防爆原理
隔爆型Ex d防爆原理。隔爆型防爆的核心是将可能产生电弧火花的电气部件放在隔爆外壳中。外壳的接合面（螺纹接合面或平面接合面）有精确控制的间隙和长度，当外壳内部发生气体爆炸时，火焰在间隙中被冷却到低于外部气体自燃温度，不会点燃外部爆炸性气体。
网线防爆接头的隔爆实现。金属壳体和设备外壳之间的螺纹接合面是隔爆路径。螺纹接合面间隙0.1到0.2毫米，接合面长度不小于12.5毫米（M20螺纹5到6扣完整螺纹）。金属壳体壁厚不小于3毫米，能承受内部爆炸压力1.5兆帕。壳体材质为铜合金镀镍或不锈钢，不产生火花（不用铝合金，铝合金碰撞可能产生铝热反应火花）。
隔爆型和增安型区别。隔爆型Ex d允许内部产生电弧火花（外壳承受并冷却火焰）。增安型Ex e不允许产生电弧火花（通过提高安全程度防止产生）。RJ45接头在插拔时触点分离可能产生微弱电弧，因此网线防爆接头选隔爆型Ex d而非增安型Ex e，更安全可靠。
三、屏蔽设计和信号完整性
百兆RJ45带屏蔽设计。RJ45接头为8P8C标准接头，支持百兆以太网（100BASE-TX）传输。屏蔽型RJ45接头有金属屏蔽壳体包裹，屏蔽层和以太网电缆的铝箔屏蔽层及编织屏蔽层360度环形接触。
屏蔽层和防爆壳体的连接。RJ45屏蔽壳体通过金属壳体内部接触面实现360度接地。以太网电缆屏蔽层到RJ45屏蔽壳体到防爆金属壳体到设备外壳形成连续的接地通路。接地通路确保电磁干扰被导入大地，不耦合到信号线上影响通信质量。
信号完整性保证。金属防爆壳体内部有足够空间容纳RJ45接头和电缆弯曲。电缆在壳体内部弯曲半径不小于电缆外径的6倍（超五类网线弯曲半径规定）。壳体内部不做电缆端接（RJ45接头在壳体外部预制），避免现场端接质量差导致信号衰减。百兆以太网对信号完整性要求低于千兆，隔爆壳体对百兆信号传输几乎没有影响。
四、结构和材料
壳体材料。标准配置铜合金镀镍（耐腐蚀性好成本适中）。可选316L不锈钢（沿海或强腐蚀环境）。不用铝合金（防爆安全考虑）。不用塑料壳体（塑料不导电无法实现隔爆型和EMC屏蔽）。
密封圈材料。标准配置FKM氟橡胶（耐温零下20到零上200摄氏度，耐油耐化学性好）。可选EPDM（水蒸气和酸碱环境）、硅胶（极低温环境零下60摄氏度）、FFKM全氟弹性体（强腐蚀半导体环境）。
密封结构。电缆密封通过压缩螺母压紧密封圈实现，密封圈截面被压缩15到35百分比，均匀包裹电缆外径。面板密封通过壳体和设备外壳之间的O型密封圈或金属平垫密封实现。
锁紧结构。壳体和设备外壳之间通过螺纹连接加锁紧螺母固定。安装时壳体从外侧穿入设备外壳穿墙孔，内侧用锁紧螺母拧紧。锁紧螺母和壳体之间有平垫圈和弹簧垫圈防止振动松动。
RJ45接口设计。壳体两端RJ45接口为直通式（母对母或公对母），网线一端RJ45接头穿入壳体内部对接另一端RJ45接头。或者壳体内部预留RJ45穿通孔，网线直接穿过（不带接头穿墙，在两侧分别端接）。
五、应用场景
场景一 油气储运站PLC通信网络。加油站和油库的PLC控制系统通过工业以太网通信，通信电缆从控制室穿到室外设备（加油机、液位计、油泵）。穿墙处用网线防爆接头密封，保持控制室和室外危险区域的隔爆分界。
场景二 化工过程控制系统。化工厂DCS和SIS系统通过以太网连接现场控制站，通信电缆穿入防爆控制柜。防爆控制柜外壳的电缆引入孔用网线防爆接头密封，通信电缆安全引入柜内连接交换机。
场景三 制药厂数据采集网络。制药厂洁净车间和防爆区域的现场设备通过以太网上传数据到SCADA系统。通信电缆穿过防爆区域分界墙时用网线防爆接头密封。
场景四 粮食仓储粉尘环境。粮食仓储和面粉加工车间有可燃粉尘（21区和22区），通信电缆穿入设备外壳需要粉尘防爆型接头。选Ex tD粉尘防爆型（对应Ex tc粉尘防护型）。
场景五 煤矿井下通信。煤矿井下有甲烷气体（I类矿井环境），通信电缆穿入井下电气设备外壳需要矿用隔爆型接头。选Ex d I矿用隔爆型。
六、安装方式
安装步骤一 确认设备外壳穿墙孔螺纹规格。穿墙孔为M20乘1.5或M25乘1.5公制螺纹，或1/2英寸NPT锥管螺纹，或PG13.5德国标准螺纹。网线防爆接头螺纹规格必须和穿墙孔匹配。螺纹规格可定制。
安装步骤二 将网线防爆接头穿入穿墙孔。壳体从设备外侧穿入，密封圈和垫圈套在壳体上，内侧用锁紧螺母拧紧。拧紧力矩按壳体规格确定（M20约20到30牛米，M25约30到40牛米）。
安装步骤三 电缆穿入和密封。电缆从压缩螺母端穿入壳体，RJ45接头从另一端穿出。拧紧压缩螺母压紧密封圈，密封圈均匀包裹电缆外径。压缩量判断：手拧不动后用扳手再拧半圈到一圈。电缆外径和密封圈规格匹配（公差正负0.5毫米），电缆外径可定制。
安装步骤四 RJ45接头对接。电缆两端的RJ45接头对接（如果壳体内有RJ45接口）或电缆直接穿过壳体（如果壳体为直通型）。对接后确认RJ45锁扣到位（咔哒声）。
安装步骤五 检查密封。目视检查密封圈是否均匀压紧（电缆周围无缝隙）。做气密性测试（壳体加0.5bar气压放入水中无气泡）确认密封合格。
安装注意事项一 电缆出口朝下安装，防止雨水沿电缆倒灌。
安装注意事项二 电缆在壳体尾部用固定夹固定，防止拉扯导致密封松动。
安装注意事项三 不带电插拔RJ45接头（先断电再操作），虽然隔爆型允许电弧但建议安全操作。
七、选型要点
要点一 确认防爆标志。隔爆型Ex d IIC T6 Gb（气体环境IIC类包含氢气乙炔，T6最高表面温度85摄氏度，Gb设备保护级别适合1区）。如果是粉尘环境选Ex tc IIIC T80 Dc。防爆标志按实际工况确认，产品可按需求定制。
要点二 确认电缆外径。以太网电缆外径通常5到8毫米（超五类6毫米左右，六类7到8毫米左右）。密封圈规格和电缆外径匹配，可按电缆外径定制密封圈。
要点三 确认螺纹规格。设备外壳穿墙孔的螺纹规格决定接头螺纹。常见M20乘1.5、M25乘1.5、1/2英寸NPT、PG13.5。螺纹规格可定制，订购时提供设备外壳穿墙孔螺纹尺寸。
要点四 确认RJ45类型。百兆以太网用超五类或六类网线，RJ45接头8P8C标准。屏蔽型选金属壳体RJ45（和非屏蔽型塑料壳体RJ45区分）。本产品标配带屏蔽RJ45，支持百兆传输速率。
要点五 确认密封圈材质。一般工业环境选FKM。有酸碱清洗选EPDM。有有机溶剂选FFKM。极低温选硅胶。密封圈材质按工况定制。
要点六 确认防护等级。IP66（防猛烈喷水）适合室外。IP67（短时浸水1米30分钟）适合积水环境。IP68（持续浸水条件由厂家定义）适合水下或长期潮湿。防护等级可定制，需提供使用环境条件。
要点七 确认壳体材质。一般工业选铜合金镀镍。沿海或化工选316L不锈钢。壳体材质按环境腐蚀性定制。
八、常见问题
问题一 网线防爆接头和普通防爆电缆接头有什么区别。普通防爆电缆接头用于动力电缆或控制电缆穿墙密封，电缆不带接头直接穿过。网线防爆接头用于以太网电缆穿墙，电缆带RJ45接头，壳体内部需要容纳RJ45接头或提供RJ45穿通孔。结构上比普通电缆接头复杂。
问题二 能否自行剥线端接RJ45。不建议。网线防爆接头出厂时RJ45接头已预制好，电缆穿过壳体后直接对接。自行剥线端接RJ45需要专用工具（压线钳）和操作经验，端接质量差会导致信号衰减或接触不良。如果电缆长度不够，建议定制整根预制电缆加防爆接头。
问题三 百兆和千兆能否通用。百兆RJ45接头和千兆RJ45接头外形相同（8P8C标准），物理上可以互插。但千兆以太网对信号完整性要求更高（四对线全用，百兆只用两对），隔爆壳体对千兆信号可能有衰减。如果需要千兆传输，选专用的千兆屏蔽型防爆接头（内部信号补偿设计）。本产品定位百兆传输。
问题四 密封圈多久更换一次。FKM密封圈户外使用寿命3到5年，建议每3年预防性更换。如果环境有化学清洗剂或高温，缩短到每1到2年更换。密封圈是消耗品，更换成本远低于进水故障维修成本。原厂密封圈配件可按型号订购。
问题五 网线防爆接头可以和普通M12以太网防爆连接器混用吗。可以但需要RJ45到M12的转接线。网线防爆接头提供RJ45接口，M12以太网防爆连接器提供D编码M12接口。如果设备一端是RJ45另一端是M12，用RJ45到M12转接线对接。建议同一系统统一接口类型，减少转接点。
上海科迎法电气的网线防爆接头纳入防爆连接器产品线，隔爆型Ex d设计，标配铜合金镀镍壳体和FKM密封圈，电缆外径和螺纹规格可按客户需求定制生产。RJ45带屏蔽设计支持百兆以太网传输，屏蔽层360度接地保证EMC性能。产品用于爆炸危险区域工业以太网通信电缆穿墙密封，建议提供防爆区域等级、设备外壳螺纹规格和电缆参数，我们协助选型和定制生产。
