一、产品概述与适用场景定位
为设备面板而生的防爆插座

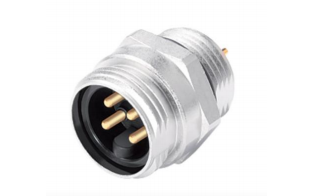

7/8后面板锁紧1/2-14NPT螺纹六方法兰焊杯脚针型防爆插座(型号KYF7/8J□ZH-1/2-14NPT-M-Q.EX)是上海科迎法电气面向防爆控制柜、配电箱、仪表箱等固定安装场景设计的防爆连接器。与随电缆移动的插头不同,它是安装在柜体面板上的固定端:从面板后方装入,用锁紧螺母拧紧,前面板只露出插接面,尾部的焊杯脚直接焊在柜内导线上。
固定端接口的工程意义
把连接器的活动部分留给电缆、固定部分留给柜体,是危险场所布线的基本分工。柜内导线一旦焊好就不再移动,抗振与防松要求由焊点承担;外部电缆带着孔型插头随设备移动或检修,磨损集中在易更换的插头一侧。本产品正是这个分工中的设备端,采用针型(公头)接触件,与孔型插头配套。
产品适用于石油化工、煤炭冶金、仪器仪表等行业中存在爆炸性气体或可燃性粉尘的危险场所,典型安装位置是仪表接线箱、防爆配电装置与控制柜的信号接口。
二、防爆认证与标志解读
增安型在插座上的体现
本产品气体防爆标志为Ex ec IIC T6 Gc,属于增安型,适用于2区爆炸性气体环境。增安型不要求外壳承受内部爆炸,而是通过结构设计让正常运行中不出现电弧与危险温度:触点间距、爬电距离按加强绝缘考虑,载流截面留有余量,外壳防护等级足够高以阻止潮气与粉尘进入。插座的焊点在柜内完成,插合面本身不带开关动作,这一型式与固定接口的用法高度吻合。
标志中的IIC为最高气体组别,T6为最高温度组别(最高表面温度不超过85℃),Gc表示设备保护级别。三者共同限定了使用边界:介质组别不能超过IIC,环境温度与自身温升叠加后不得突破T6限值。
执行标准与防护等级
执行GB/T 3836.1-2021与GB/T 3836.3-2021,分别对应爆炸性环境设备的通用要求与增安型保护设备的要求。防护等级为IP67,配合O型密封圈,面板安装到位后整机可有效防尘并承受短时浸水。需要说明的是,本产品仅标注气体防爆标志,粉尘环境的使用应另行确认。
| 项目 | 内容 |
|---|---|
| 防爆标志 | Ex ec IIC T6 Gc(气体防爆) |
| 执行标准 | GB/T 3836.1-2021、GB/T 3836.3-2021 |
| 防护等级 | IP67 |
| 适用区域 | 2区爆炸性气体环境 |

三、结构设计解析
六方法兰与后锁紧
六方法兰是安装受力的主体。法兰贴住面板内侧,锁紧螺母从外侧或内侧拧紧,把法兰压实在面板上,同时给密封圈施加压缩量。六角外形便于用扳手均匀施力,也防止装配时打滑。由于锁紧动作在面板后方完成,正面不出现螺母与螺纹,外观整洁,且外部无法随意拆卸,具备较好的防拆卸性能——这在危险场所是防止误拆、误动的重要一环。
两种螺纹不要混淆
型号里出现了两个螺纹,含义完全不同:1/2-14NPT是面板安装螺纹,即插座拧进柜体开孔所用的螺纹,NPT为美制一般用途锥管螺纹,靠锥面配合实现密封;7/8-16UNF-2B是插接端接口螺纹,标准的7/8英寸圆形连接器螺纹,用于与同系列插头啮合。混为一谈会导致开孔错误或选错插头,订货时应把两者分别确认。
针型触点与绝缘支撑
触点材质为黄铜镀金,接触电阻不大于5mΩ,绝缘电阻不小于100MΩ。插针为实心结构,插合面暴露在面板外侧,镀金层可抵抗含硫大气与盐雾造成的氧化,保持低阻接触。绝缘支撑采用TPU+GF(玻纤增强)黑色材料,把每根插针固定在确定位置,保证插合时的同轴度与针间爬电距离,也承受插拔时的轴向反力。
焊杯脚接线端
尾部为焊杯脚结构,导线嵌入杯口后焊接,焊料把整股线芯包住,连接可靠、接触面积大、抗振动性能好,适合长期固定安装、几乎不拆动的柜内布线。与压接端子相比,焊杯不占额外端子空间,7/8壳体内部可以容纳更多芯数的独立焊杯,这也是3芯至8芯都能做成同一外形的原因。
四、规格参数
分芯数电气参数
3芯至5芯额定电压110V,6芯至8芯降为80V;3芯额定电流10A,4芯及以上为8A。芯数增加后触点间距缩小,绝缘耐受能力下降,电压等级随之调整,这一规律在选型时必须遵守。
| 项目 | 3芯 | 4芯 | 5芯 | 6芯 | 7芯 | 8芯 |
|---|---|---|---|---|---|---|
| 额定电压 | 110V | 110V | 110V | 80V | 80V | 80V |
| 额定电流 | 10A | 8A | 8A | 8A | 8A | 8A |
| 线规 | 16-22AWG | 16-22AWG | 16-22AWG | 18-22AWG | 18-22AWG | 18-22AWG |
结构与环境参数
| 项目 | 规格 |
|---|---|
| 接口螺纹 | 7/8-16UNF-2B |
| 安装螺纹 | 1/2-14NPT |
| 类别 | A-CODE |
| 外壳与锁紧螺母 | 铜镀镍 |
| 绝缘支撑 | TPU+GF/黑色 |
| 触点与密封圈 | 黄铜镀金 / FPM/FKM氟橡胶 |
| 绝缘电阻 | ≥100MΩ |
| 接触电阻 | ≤5mΩ |
| 污染等级 | 3 |
| 使用温度 | -25℃~+85℃ |
| 插拔周期 | ≥100次 |
| 产品标准 | IEC 61076-2-104 |
五、安装工艺
面板开孔与后锁紧
安装顺序是:按1/2-14NPT在面板上开孔并攻丝,把密封圈套在法兰根部,从面板后方把插座推入,拧紧锁紧螺母至法兰贴实。NPT为锥螺纹,拧紧过程中靠锥面逐步贴合实现密封,因此不需要额外生料带;但拧紧力矩要适中,过松会渗漏,过猛会压溃密封圈甚至使法兰变形。
焊杯焊接要点
焊接温度建议控制在350℃以下,单点焊接时间不超过3秒。这组限值的目的是保护绝缘支撑件:TPU材料在持续高温下会软化变形,一旦插针位置偏移,插合时就可能出现接触不良或爬电距离不足。焊前给线芯预搪锡、焊杯内加少量焊料,一次成型,避免反复补焊;焊后清除助焊剂残留。
密封圈与装配检查
密封圈为FPM/FKM氟橡胶,耐油耐化学介质,但怕机械划伤。装配前检查密封圈是否在位、无扭曲、无缺口,法兰面是否清洁无毛刺。装好后可从面板外侧观察插接面是否与面板平齐、有无缝隙,必要时做一次淋水检查。密封件属防爆结构的一部分,损坏后应联系制造商更换,不可自行以其他橡胶圈替代。
六、材料与可靠性
铜镀镍壳体的耐蚀性
外壳与锁紧螺母均为铜镀镍材质,兼顾耐腐蚀与抗机械冲击。镍层在化工大气、含硫烟气与潮湿环境中稳定,长期使用不易出现锈斑;铜基体韧性好,能承受安装时的扳手力矩与外部磕碰。与塑料壳体相比,金属壳体还带来屏蔽效果,对柜体附近的变频干扰有一定抑制作用。
温度与寿命的边界
使用温度-25℃~+85℃,插拔周期不低于100次,污染等级3。这三个数值划定了使用边界:低温端受密封材料弹性限制,高温端受绝缘支撑与密封件耐热限制;插拔次数决定检修频次的上限,超过后应检查触点磨损与镀层状态。柜内温度通常高于环境温度,选型时应把柜内温升计入。
七、型号命名与选型
型号代码逐段解读
以KYF7/8J3ZH-1/2-14NPT-M-Q.EX为例:KYF7/8代表科迎法7/8英寸系列,J代表针型(公头),3代表芯数,ZH代表后面板锁紧法兰,1/2-14NPT为安装螺纹,M为六方法兰,Q为焊杯脚,EX为防爆型。3芯、4芯、5芯、6芯、7芯、8芯对应六个标准型号,其余代码不变,仅芯数位不同。
选型时先确认三件事
一是柜体开孔螺纹是否为1/2-14NPT,这是安装能否成立的前提;二是回路数与最高电压,6芯以上只能用80V档;三是配套插头的类型,本产品为针型,须配孔型插头,两端应同系列。若柜内需要走更大线径或更长距离,应向制造商说明,由厂方核对焊杯容量与线规范围。
八、应用场景
石化装置区的仪表箱
炼化装置2区内的仪表接线箱、分析小屋与就地控制盘,普遍需要在箱体上布置若干信号接口。后锁紧方式让箱内布线在出厂前完成,现场只需插入电缆插头;面板正面无螺母,便于清洁与标识,也减少了误拆的可能。铜镀镍壳体在含硫环境中比普通碳钢镀层更耐久。
煤矿井下与冶金车间
井下防爆配电装置与控制箱长期处于潮湿、粉尘与振动环境,焊杯脚的牢固连接比可拆卸端子更可靠,IP67的密封则阻挡淋水与煤尘。冶金车间的控制柜靠近轧机、风机等振动源,六方法兰加锁紧螺母的固定方式能保持密封面稳定,避免因柜体振动造成接口松动。
九、常见问题与排查
问:面板开孔拧不上或松动怎么办?先核对开孔螺纹是否为1/2-14NPT而非公制螺纹或G螺纹,NPT为锥螺纹,用错螺纹类型必然配合不良。若螺纹正确但拧不紧,检查法兰面是否有毛刺顶住、密封圈是否过厚。
问:焊完信号不稳,问题在哪?常见原因是焊接热量过大导致绝缘支撑软化、插针偏移,或焊点虚焊、助焊剂残留引起漏电流。可测插合状态接触电阻,正常不大于5mΩ;绝缘电阻正常不小于100MΩ。
问:为什么3芯是10A而4芯以上只有8A?3芯时触点间距最大,散热条件最好,因此额定电流可以更高;芯数增加后单位体积内的发热源增多,电流统一限制在8A,电压也从6芯起降为80V。
问:能否与其他品牌7/8插头配合?不建议。插头与插座仅配套使用,不同品牌在螺纹长度、触点直径与密封面位置上存在差异,混用可能造成插合不到位或密封失效,使防爆标志对应的结构条件不再成立。
十、使用注意与定制服务
现场使用注意事项
插头与插座仅配套使用,不可与其他品牌混用;严禁带电插拔,安装或拆卸前必须确认电路已断开;安装时从面板后方装入,用锁紧螺母固定,并确保密封圈在位;焊杯焊接温度控制在350℃以下,单点不超过3秒;密封件的修理或替换应联系制造商。以上五条既是工艺要求,也是维持防爆性能的必要条件。
上海科迎法电气接受非标定制,包括特殊芯数配置、特殊安装螺纹规格、特殊材质及特殊防护等级。定制前请提供柜体开孔螺纹、回路数与工作电压、柜内线规、配套插头类型与安装环境,以便厂方核对结构与防爆参数。
