M12三通Y型M12母头转一针一孔

产品定位与核心优势

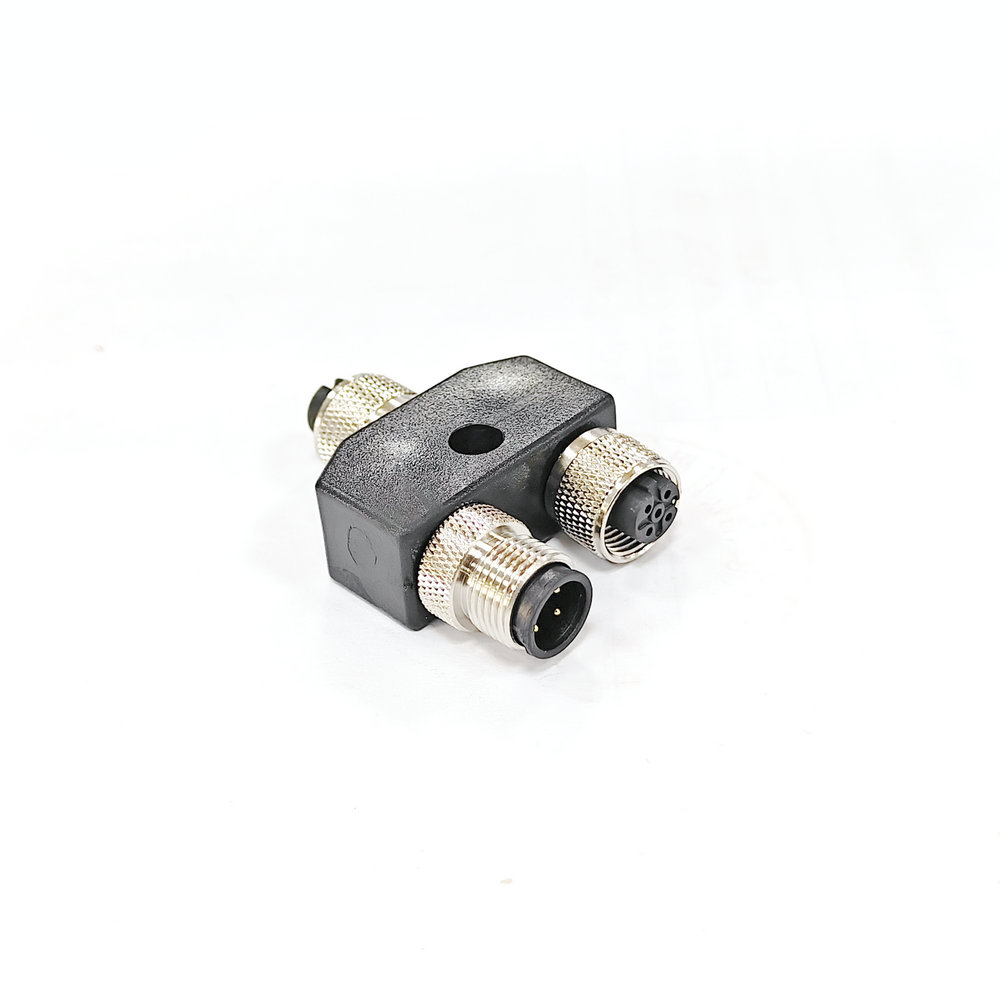

M12 三通 Y 型 M12 母头转一针一孔，是科迎法 lj22 系列中面向单通道传感器分支的转接产品。它一端为 M12 母头，接入设备或主线；另一端分出两条对称支路，每条支路以一针一孔的形式引出，用于连接单通道传感器或简单执行元件。整体呈 Y 形对称布局，两路等长、走向一致，安装后视觉与受力都更均衡。

它解决的是"一个 M12 接口要带两只单通道器件"的现实问题。常规做法是在柜内并线或加装分线盒，既占空间又增加接线点；Y 型三通把分支配做在成品内部，现场只需插入 M12 母头、再把两条一针一孔支路接到器件，接线点从多个减少为三个接口，故障排查范围也随之缩小。

产品延续系列共性：IP67 防护、螺纹快速连接、安装方便、内部线路可任意设计，屏蔽与非屏蔽均可提供，并支持按客户要求定制、批量生产。对于需要频繁换型或小批量多品种的设备制造商，这种"接口固定、内部可改"的结构比重新开模更灵活。

结构组成与分支原理

Y型对称分叉布局

Y 型结构以一个输入节点向两侧对称分叉，两条支路的夹角与长度在模具中固定，出厂即保持一致的几何关系。对称布局的好处是两路电缆受力相近，不会出现一侧被拉直、另一侧松弛的情况；在空间受限的安装板上，Y 形也比直角三通更容易塞进窄缝。

M12母头输入端

输入端为 M12 母头，带内螺纹锁紧结构，与设备侧公头对接后旋紧固定。母头形式的选用，通常是因为设备端、传感器供电模块或主线末端已是公头；若现场相反，可在定制时改为公头输入，公母转换属系列常规能力。输入端壳体承担旋紧扭矩，不把力传到内部焊点。

一针一孔输出端

两条输出支路各以一针一孔的形式收尾：一根针式触点、一个孔式触点，构成单通道器件所需的两个连接点。针与孔的搭配让现场接线时不必分辨同一侧的两个相同端子，插接方向明确，误接概率低。支路端可做成插接式或带短尾电缆，具体按客户设备端的接入方式确定。

分支节点注塑包封

输入母头、两条支路与内部分配线路在注塑包封中固定为一体，节点没有可开启盖板与端子排。芯线在包封前完成压接或焊接并做绝缘处理，注塑后形成连续外壳。这样做的直接收益是分支点不再依赖现场工艺，水汽与粉尘也没有从盖板缝隙进入的路径。

关键参数与规格表

接口与芯数配置

下表列出该产品的通用可选范围。电流、电压、导体截面、适用温度等具体数值需按客户工况确认，通用页面以定性范围表述，避免与实际交付规格不一致。

连接与安装方式

连接采用螺纹快速连接，输入端旋紧即可，输出端按针孔形式插接或压接。安装时先固定转接器本体，再分别接入两路器件，避免边接线边晃动导致针脚受力。整体体积按 M12 规格设计，适合安装在传感器支架、设备侧板与小型控制盒旁。

针孔定义与线序

单通道回路构成

单通道传感器通常只需两个连接点：一路供电、一路信号（或开关量输出）。一针一孔正好对应这两个点，针与孔各承担一个极性，接线时不需要在多个芯线中再挑选。对于三线制传感器，则应选用三芯以上的转接规格，不能把三线强行并入一针一孔。

两路并联与分配

两路输出共用输入端引入的同一组回路，相当于把输入信号并联分配到两只器件。因此两路器件的工作电压一致，总电流为两只器件之和。若两只器件需要独立回路或不同极性，应在定制时说明，由内部线路按双路独立设计，不能靠现场改接实现。

极性核对方法

上电前用万用表按图纸核对输入端与两条支路的对应关系，确认针端与孔端分别对应哪个极性。不同批次的标识位置可能不同，应以随货图纸为准。极性接反在开关量器件上可能表现为不动作，在带指示灯的器件上则可能直接损坏，核对只需几分钟，却能避免整批返工。

材料与制造工艺

壳体与包覆材料

壳体由金属螺纹件与注塑包覆体组合而成：螺纹件提供锁紧与机械强度，包覆体负责绝缘、密封与外形固定。包覆材料需与电缆护套相容，注塑后才能形成牢固结合；材料硬度兼顾抗冲击与手感，过软易变形，过硬则在低温下变脆。

触点镀层处理

针与孔触点采用铜合金基体加镀层，镀层抑制氧化、稳定接触电阻。一针一孔结构只有两个触点，单点失效即整路失效，因此镀层均匀性与装配定位比多芯产品更关键。电镀后逐批抽检接触电阻，装配时由模具保证针孔同心，避免插接时刮伤镀层。

注塑与总装

总装顺序为：触点压接、芯线分配、通电初测、注塑包封、二次检测。注塑前确认两条支路走向与对称角度符合图纸，注塑时控制温度与压力防止芯线压伤。包封完成后检查节点有无气泡与缩痕，这两类缺陷在潮湿环境中会发展为渗水通道。

出厂检测项目

成品逐只做导通与极性核对，确认输入端到两条支路的对应关系正确；抽样做绝缘与密封检查；外观检查重点看针孔有无偏斜、包覆体有无裂纹。屏蔽型产品另做屏蔽层连通检查，确认屏蔽与信号触点不短接。

防护与可靠性

IP67密封结构

输入端依靠螺纹旋紧压紧密封件，分支节点依靠注塑包封阻断水路，输出端的一针一孔则在插合后由配合壳体保护。三个部位中，输入端与输出端都依赖"插合且旋紧"，未插合时应加保护帽。防护等级是状态相关的指标，安装状态不到位，标称 IP67 也无法兑现。

抗振动与抗拉脱

螺纹锁紧抵抗振动松脱，注塑包封把拉力从焊点转移到壳体咬合面。Y 型对称结构使两条支路的拉力方向相反、相互抵消一部分，节点承受的弯矩比单侧分支更小。在运动机构上使用时，仍建议在节点两侧固定，不让电缆自重直接作用在支路上。

屏蔽与非屏蔽选择

单通道开关量信号对干扰的敏感度低于模拟量，一般场合非屏蔽即可；在变频器、伺服、焊接设备附近，或信号线与动力线长距离并行时，选用屏蔽型并把屏蔽层可靠接地更稳妥。屏蔽层需在结构中引出且不影响密封，选型时应同时说明防护与屏蔽要求。

安装与接线指导

旋紧与拆装顺序

安装时先接输出支路，再把 M12 母头旋入设备侧公头，最后整理电缆。拆卸顺序相反：先松输入端，再取支路，避免拉扯支路时把扭矩传到已固定的母头。旋紧以配合面贴合为准，不要借助钳子加力，过度拧紧会压坏密封件。

电缆固定与走向

Y 型两条支路应从节点向两侧自然展开，避免强行并拢造成单侧折弯。支路电缆就近固定，留出少量余量吸收振动；水平安装时让节点略高于支路末端，减少水沿护套回流。与动力线同槽时保持间距，或改为交叉走线。

与传感器对接要点

接入前确认传感器为单通道两线形式，工作电压与输入端供电一致；接入后逐只确认动作指示，不要两路同时上电一次判断。若一只动作正常、另一只不动作，先交换两只器件位置，可快速区分是支路问题还是器件问题。

型号与选型对照

按通道与器件数量选型

一个 M12 点位需要带两只单通道器件时，选本页的 Y 型一进二出结构；只需带一只时不必分支，直接对接更省成本；需要带三只以上或每路多芯时，应改用多芯转接规格或增加分支级数，避免一只转接器承担过多回路。

确认设备端是公头还是母头，据此决定输入端形式；确认支路端接入方式是一针一孔插接还是带短尾电缆。系列内 M8、M16、M23 与 2 至 16 芯规格均可选，接口不匹配时可先用转接型过渡，再逐步统一设备接口标准。

定制信息清单

定制需提供：输入端公母形式、支路数量与长度、一针一孔的极性分配、是否需要屏蔽、护套颜色与标识、使用环境与预计批量。信息齐全可减少打样轮次；批量前建议先小批试用，确认装配节拍与现场工况。

典型应用场景

单通道传感器分支

在检测工位，一只 M12 接口常需同时带两只接近开关或两只光电传感器，用于双位置确认或冗余检测。Y 型三通把两路器件接到同一接口，控制柜侧只保留一个点位，减少 I/O 模块占用与柜内走线。

输送与包装设备

输送线两侧的到位检测、包装机的开盖与封口位置检测，都适合用一条 Y 型支路带两只器件。对称分叉让两侧器件到节点的距离一致，信号时序更易对齐；设备改型时整只转接器可随支架一起移位，不必重新布线。

机床与工装夹具

夹具上的夹紧确认与工件在位检测常成对布置，Y 型三通可把两只传感器的线集中到一个接口，减少夹具内部的细线数量。夹具随行运动时，节点应固定在夹具本体上，避免支路在夹紧动作中被反复拉扯。

常见问题与定制服务

问：两路能接不同型号的传感器吗？答：可以，只要工作电压与回路形式一致。两路共用同一组供电，若两只器件电压不同则不能直接并用，应改用双路独立设计的定制规格。

问：一针一孔能接三线制传感器吗？答：不能。一针一孔只提供两个连接点，三线制需要三个点，应选用三芯以上的转接规格，否则会缺少公共端或信号端。

问：接上后一只亮一只不亮怎么办？答：先交换两只器件位置，判断是支路还是器件问题；再核对支路极性与图纸是否一致。若交换后故障跟随器件，说明器件或设置有问题，与转接器无关。

问：母头端要不要加防水帽？答：未插合时必须加。母头敞开时水汽与粉尘会直接进入针孔区，长期放置后再插合容易出现接触不良，保护帽应作为随机附件管理。

问：可以做成公头输入吗？答：可以，公母转换属系列定制能力。下单时说明设备端形式即可，结构与密封按转换后的形式重新确认，不影响防护等级。

问：支路长度能不能两路不等？答：可以按客户要求定制。对称结构默认等长，若两路安装位置不同，可做成不等长以减少盘绕，但需在图纸中注明，避免混料。

包装方面，成品独立袋装，输入端与两支路均带保护帽，外箱标注型号、支路长度、极性定义与批次。储存应避开阳光直射、高温与油污，长期存放前检查包覆体有无压痕。科迎法电气支持按客户要求定制与批量生产，螺纹涵盖 M12、M8、M16、M23，芯数 2 至 16 芯，屏蔽与非屏蔽可选，具体参数与商务条件请联系 021-64822327、67881109、67881137、64822118。
