T型、Y型一分二转换器3

公母转换组合的产品定位

T型、Y型一分二转换器3 在 lj22 系列里承担的是接口方向可变的角色：同一条主线分出两个支路，两个支路的公母属性由客户在现场指定，不按固定模板出货。设备定型、线束穿管走线之后，最怕的就是接口方向与预留位置相反，这一型号处理的正是在既有线束上把方向掰正的对接问题。

与单纯的分线端子不同，转换器把分线和接口转换合并在一个壳体里完成：主入口一段螺纹，两个分支出口各一段螺纹，三端的公母组合在定制阶段确定，出厂即为可直接对插的成品件，现场不需要二次压接和焊接。

一根主线分两路的现场需求

工程机械、包装线和锂电设备的控制柜空间常在改型后被压缩，原来供单路传感器的线要同时带两个检测点。若重新布一整段线，需要拆柜、拆管、停机；改用一分二转换器，只需在原插头处串入转换器，两路负载同时得到供电与信号通道，改造工作量压到最小。

公母混接避免整段换线

现场线束的插头一旦注塑成型，公母属性无法改变。转换器的价值在于把换线变成加一段：主线仍是原来的母头，就在转换器入口做成公头；出口按两支路既有插头分别做成公头或母头，接线关系在壳体内一次导通，外观上只多出一个转换器的长度。

公转母与母转公的实现方式

公头端与母头端的定义

公头端以插针作为接触件，母头端以插孔作为接触件，两端各自带螺纹锁紧结构，对接后由锁紧套或锁紧螺母把两者压紧。转换器把这两种端面形式分别做在入口与两个出口上，使同一只产品能同时面对公头线束与母头线束，不必再串接第二个转接件。

转换方向的定制规则

转换方向按三组描述下单：入口端公或母、A 支路公或母、B 支路公或母。三组组合确定后，壳体内的导通关系随之排定，插针与插孔的对应位置按芯数序号一一对齐，同一序号在各端保持相同定义，避免现场对号困难、接错通道。

内部线路的任意设计

内部线路可以任意设计，是这一系列区别于普通分线盒的关键。除了常规的一分二并联，还可按客户要求把某几芯并接、某几芯单独引到另一支路，或让两个支路各走独立的信号组；需要共用电源、分开信号时，这种内部编排能省掉外部跳线，也少了接错的可能。

三种典型转换组合

双母输出组合

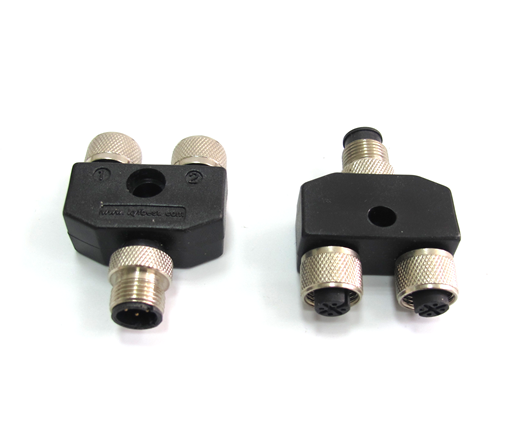

入口做成公头，A、B 两支路做成母头，适用于主线端为母头插孔、两支路末端需要插入公头插针的场合。设备侧的传感器多为公头出线，转换器两支路用母头承接，插上即锁紧，不需要额外准备转接件，备件数量也少一类。

双公输出组合

入口为母头、两支路均为公头，适合主线是公头插针、两支路要接入母头插座的控制柜。柜内模块接口常为母座，转换器两个公头支出后可分别插入相邻两个通道，柜内走线长度缩短，检修时拔插也集中在同一位置。

一公一母混合组合

入口公头、A 支路母头、B 支路公头，或入口母头、两支路一公一母。混合组合多用于两支路设备新旧不一的改造项目：老设备仍是母座，新设备已改为公头出线，一只转换器同时兼容两种接口，不必为两种形式各备一款料。

组合选择的原则是先看两端插头、再看安装方向。先确认主线插头和两支路插头的公母，再确认转换器在设备上的固定位置与出线朝向，最后核对芯数与序号定义；三项一致即可下单，任一不符都应重新确认，避免到货后无法对插。

关键参数与规格表

下表汇总 lj22 系列 T型、Y型一分二转换器的公开规格。具体到某一订单的螺纹、芯数、公母组合与屏蔽形式，以定制确认单为准。

表中螺纹规格与芯数可以组合选用，芯数越高，分支端的排布越需要提前确认序号定义。带电缆型与特种转接型属于非标方向，需提供对接端的实物或图纸；屏蔽与非屏蔽在同一外形下均可实现，差别在壳体内部是否设置屏蔽层与接地通路。

材料与制造工艺

壳体与螺纹成形

壳体外形按 T 形或 Y 形分成两段或三段成形，螺纹段与主体在同一模具内保证同轴。螺纹规格直接影响锁紧套的配合间隙，成形后需逐件试配，确认旋入顺畅、到位后不松动；外壳表面处理按使用环境在定制时确定，潮湿或油污场合可提出额外要求。

触点与端子装配

插针与插孔按芯数装入绝缘座，序号位置固定，装配时逐位核对，防止错位。端子与内部导线的连接采用压接或焊接，连接后做通断检查，确认每一芯在入口与两个支路之间形成预期通路，且不同序号之间不短路、不串位。

注塑包封与灌胶

分支节点是整只转换器最需要处理的部位。节点处先完成导线排布与固定，再注塑包封或灌胶填充，使两支路与主干在节点处形成整体，避免长期弯折导致内部断线。包封后节点外形圆顺、无锐边，减少对周边线束的摩擦。

成品出厂前做外观、通断、绝缘与密封抽检，螺纹配合与锁紧手感逐只确认。批量订单按客户确认的样品封样，后续批次与封样比对，保证不同批次之间的接口一致性，替换备件时不必重新试配。

防护与可靠性

IP67 密封的实现

IP67 依靠三处配合：对接端面的密封圈、螺纹锁紧后的压紧量、分支节点的整体包封。对接时密封圈被端面压扁形成环形密封，锁紧套旋到位后压紧量稳定；未对接的端口应加防尘帽，避免水和粉尘从敞口进入，也防止插针氧化。

屏蔽与非屏蔽选择

需要抑制干扰的场合选屏蔽型：壳体内设置屏蔽层，并与对接端的屏蔽结构连通，形成连续屏蔽路径。非屏蔽型结构更简单，适合信号干净、成本敏感的场合。两种形式外形一致，可在同一安装位置互换，改型时不必重新设计固定方式。

插拔与锁紧的稳定性

快速连接体现在螺纹锁紧行程短、到位后有明确手感。反复插拔后，锁紧套与螺纹段的配合不应出现明显松动；振动场合可在锁紧后加装固定件或扎带辅助，把转换器与线束一起固定，减少插拔端承受的拉力。

与既有线束的对接安装

对接作业不需要拆开原有线束，按断电、检查、对接、锁紧、固定的顺序进行即可。转换器属于无源转接件，不涉及参数设置，接上后的信号与供电关系由内部线路决定，因此对接前的核对重点在公母与序号，而不在调试。

对接前的端面检查

对接前检查两端端面：插针有无弯折、插孔有无异物、密封圈是否在位、螺纹段有无磕碰。带电缆型还要确认电缆护套无破损、根部无过度弯折。端面有油污时用干布擦净，不要用溶剂浸泡密封圈，以免橡胶提前老化失弹。

螺纹锁紧与防水处理

旋入时先对准螺纹再用力，避免斜向拧入造成螺纹损伤；旋到密封圈开始受力后继续旋紧至到位，不宜只旋一半。长期暴露在冲洗环境中的部位，可在螺纹外侧加缠自粘防水带，作为密封圈之外的辅助措施，拆检时也便于识别是否被打开过。

分支走向的固定

两支路的走向决定转换器承受的力矩。分支线从节点出来后应顺直引出，避免在节点处形成锐角折弯；较长分支应在设备上另设固定点，把重量与振动传递到固定点，而不是全部压在转换器的螺纹端。悬空段不宜过长，否则插拔时晃动会传到节点。

螺纹规格与芯数选型

选型从螺纹规格开始，再定芯数与公母组合，最后确认屏蔽形式。螺纹决定能否与现场插头对插，芯数决定能带几路信号，公母决定对接方向，屏蔽决定抗干扰能力，四者的确认顺序不宜颠倒。

M8 与 M12 的适用边界

M8 体积小、螺纹细，适合安装空间被结构件压缩的工位，常见于小型传感器与紧凑型检测点；M12 是系列内最常用的规格，接口通用性强，接近开关、光电传感器和一般 I/O 多采用这一规格。两者不可互插，选型以现场已有插头为准，不以尺寸偏好决定。

M16 与 M23 的重载场合

芯数增加到 8 芯以上、分支线束变粗时，M16 与 M23 的容纳空间更有余量，多芯信号与动力混合走线的场合多采用这两种规格。带电缆型适合现场没有可对接插头、需要直接出线的成套设备；特种转接型用于非标接口，需按图纸或样品单独立项。

典型应用与故障排查

设备改造与备件替换

一分二转换器常见三类场合：一是设备改造，原有单路检测点增加为双路；二是备件替换，进口设备的原装转接件停产，用定制件顶上；三是产线合并，两台设备的信号汇入同一采集通道。三类场合都要求接口形式与现场完全一致，下单前的尺寸与公母核对比参数表更重要。

分支点故障的定位方法

一支路无信号时，先在两支路之间对调负载，判断是负载问题还是支路问题；再在入口端测量，确认主线是否送出。若两支路同时失效，重点查入口对接是否到位、锁紧是否旋紧、内部线路是否在节点处受损。排查顺序由外向内，避免直接拆解壳体。

间歇性断信号多由分支线在节点处反复弯折，或锁紧套未完全到位引起。处理方法是将分支线重新理顺并加固定点，锁紧到位后复测；若仍然间歇，更换转换器并保留原样品，便于核对是否为批次问题或安装受力问题。

定制、包装与交付

T型、Y型一分二转换器按客户要求定制、批量生产。下单需提供：螺纹规格、芯数、三端公母组合、屏蔽或非屏蔽、内部线路定义、分支长度或出线方式，以及使用环境（是否有冲洗、油污、持续振动）。有实物样品或图纸的，直接提供可减少确认轮次。

包装按只独立包装，端口带防尘帽，分支线盘绕后固定，避免运输中受压。批量出货按订单数量装箱并附规格标签，标签上标注螺纹、芯数、公母组合与序号定义，便于现场按位取用，也便于库存盘点时不必开袋辨认。

长期库存应存放在干燥环境，避免密封圈长期受压变形；存放超过一定周期的产品，上线前应复检端面与锁紧手感。产品具体的技术参数与要求，请联系商务：021－64822327、67881109、67881137、64822118。
