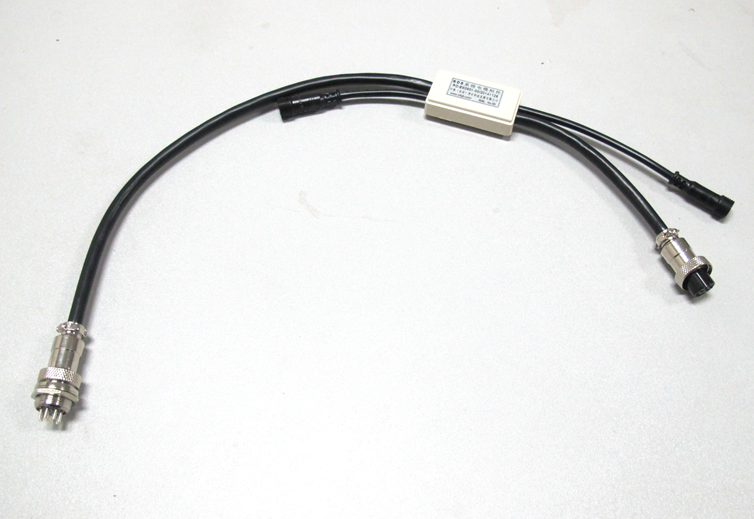

T型、Y型一分二转换器8

产品定位：屏蔽是一条完整通路

屏蔽型一分二转换器的价值，不在于接头里多了一层金属，而在于干扰电流能否从电缆屏蔽层连续地走到设备接地端。中间只要有一处断开，整条屏蔽就退化为悬空导体，甚至成为接收干扰的天线。

科迎法电气该系列可按客户要求提供屏蔽结构，螺纹覆盖 M8、M12、M16、M23，芯数 2 至 16 芯可选，公头母头可互相转换。屏蔽型的设计重点有三个：屏蔽层如何进入接头、分支处如何保持连续、接地路径在哪里结束。

屏蔽结构的组成

屏蔽层的形式

电缆屏蔽常见编织、铝箔或两者复合的形式，转换器内部的屏蔽衔接要与电缆形式匹配。编织层便于压接与搭接，铝箔层较薄，需要专门的连接件过渡，不能直接用压环硬压，否则容易撕裂。屏蔽形式在定制时按客户电缆确认。

接头壳体的连接

屏蔽层进入接头后，通过压环、卡箍或导电衬套与金属壳体连接，形成低阻抗通路。连接面必须去掉绝缘漆与氧化层，接触面积足够，不能只靠一根细引线搭接。壳体再通过锁紧螺纹与设备插座壳体相接，把干扰电流导出。

分支处的内部衔接

一分二结构把一路输入分成两路输出，屏蔽层在分支点不能断开。内部走线按图纸布置，屏蔽衔接件覆盖分支区域，使两路输出共用同一段屏蔽参考。分支处是最容易被忽略的位置，外壳装配后无法目视，只能靠出厂检查确认。

参数与规格

下表按家族可提供的范围整理。屏蔽型与非屏蔽型共用螺纹与芯数档位，但屏蔽衔接件、接头长度与电缆外径可能不同，替换时需按图纸核对。

螺纹与芯数档位

M8 屏蔽型多用于紧凑型传感器分支，M12 覆盖大多数信号回路，M16 与 M23 适合多芯与较粗电缆。屏蔽型选芯数时，要确认屏蔽层是否占用针位；有些设计把屏蔽单独走壳体，有些则留专用针，图纸上必须写清。

屏蔽型识别与标注

屏蔽型与非屏蔽型外观可能接近，应在接头本体、标签与包装上明确标识。物料号分开管理，图纸上标注屏蔽属性与接地要求，避免现场把非屏蔽型装到原本设计为屏蔽的回路，导致干扰问题反复出现。

屏蔽连续性

端到端连续

屏蔽效果取决于最薄弱的一段。电缆屏蔽、接头衔接件、设备插座壳体、柜体接地，任何一处接触不良都会抬高阻抗。验收时应从电缆屏蔽层一直测到设备接地端，而不是只测接头内部是否导通。

搭接与压环

压环把屏蔽层压紧在壳体台阶上，压力过大可能切断编织丝，压力不足则接触电阻偏高。施工时按接头结构操作，屏蔽层展开后均匀包覆，不要在一侧堆叠。铝箔屏蔽应先用导电衬套过渡，再压紧。

分支处不断开

两路输出各自带电缆时，分支处的屏蔽必须共同接到同一壳体参考，不能一路接、一路悬空。预铸电缆型在工厂完成分支屏蔽包覆，现场接线型则要在装配时确认屏蔽衔接件覆盖两路，不能只处理输入侧。

接地路径设计

接地与信号地

屏蔽层应接到设备的保护地或专门的屏蔽地，不能与信号地随意短接。模拟信号的回零与屏蔽参考不是同一概念，混接会把地噪声引入信号回路。图纸应分别标注 PE、信号地与屏蔽地的连接关系。

单点与多点

低频模拟回路常采用单点接地，避免地电位差形成地环路；高频与通信回路则倾向多点接地，让干扰电流就近泄放。选择哪一种取决于信号频率与现场接地条件，不能两种做法混用在同一条回路上。

屏蔽不代替PE

屏蔽层用于泄放干扰，不承担人身保护接地。设备的 PE 线必须按图纸独立接入，不能用屏蔽层代替。屏蔽层与 PE 在壳体处汇合时，应确认汇合点就是设计指定的接地点，避免多点汇合形成环流。

抗干扰场景

变频与伺服

变频器输出与伺服驱动附近的干扰以传导与辐射并存，屏蔽型把干扰电流限制在屏蔽层内。安装时还应把电缆与动力线分开走，屏蔽层接地点靠近干扰源一侧，效果比在远端接地更直接。

编码器与模拟量

编码器脉冲与 4-20 mA、热电偶等模拟信号幅度低，容易受到共模干扰。屏蔽型转换器为这些回路提供连续参考，但信号线本身仍应使用双绞或成对屏蔽结构，单靠接头屏蔽不能弥补电缆选型不当。

长线与通信

RS-485、CAN 等通信回路在长距离上对共模干扰敏感，屏蔽层提供泄放路径，同时要注意屏蔽层不能引入地电位差。跨柜、跨区域的连接应确认两端接地点电位接近，否则应改为单端接地或加隔离。

安装与施工

剥线不伤屏蔽

剥外护套时控制刀具深度，不能划伤编织层或铝箔。屏蔽层要完整保留到接头衔接位置，不能在中途剪断。剥线后把屏蔽层理顺、去除散丝，避免散丝搭到芯线造成短路。

压环与卡箍

压环按接头结构旋紧或压紧，确保屏蔽层与壳体金属面直接接触。使用卡箍时，卡箍应压在屏蔽层上而不是绝缘层上。装配完成后轻拉电缆，屏蔽层不得相对壳体移动；有位移说明压紧不足。

锁紧与密封

屏蔽型接头多了屏蔽衔接件，锁紧前要确认密封圈仍在位、屏蔽件没有顶住密封圈。旋紧到位后，接头应无轴向间隙；若屏蔽件妨碍旋合，说明装配顺序有误，应拆开重装而不是强行拧紧。

检测与排查

连续性测试

断电后用万用表测量电缆屏蔽层与接头壳体、壳体与设备接地端之间的通断，接触电阻应稳定。测量时表笔要压在金属面上，不能隔着漆层或氧化层。屏蔽层与芯线之间还应做绝缘检查，确认没有搭接。

干扰现象排查

信号跳变、计数丢失或通信重连若与设备启停同步，优先检查屏蔽与接地，而不是更换传感器。把疑似回路临时断开屏蔽观察现象是否变化，可以判断干扰是否沿屏蔽路径进入；确认后再处理搭接点。

常见错误

屏蔽层悬空、只在一端用细引线搭接、把屏蔽层当回零线、屏蔽与 PE 在多处随意汇合，是现场最常见的四类错误。它们都会让屏蔽型看起来装了却不起作用，排查时应逐项核对，而不是只盯着接头外观。

选型、应用与定制

芯数与螺纹匹配

先按设备插座确定螺纹，再按两路输出的回路数确定芯数，最后确认屏蔽层走壳体还是占用针位。芯数不足时不要用屏蔽层代替回零；螺纹选大一级虽能转接，但会占用安装空间，应按原接口匹配。

行业应用

机床、伺服轴、锂电与光伏产线中的编码器与模拟量分支，变频风机与水处理的长线信号，以及轨道交通与风电的强干扰环境，都是屏蔽型的典型位置。这些场合的共同点是信号弱、干扰源近或传输距离长。

定制与交付

屏蔽型可按客户要求定制螺纹、芯数、公母形式、电缆长度、屏蔽形式与内部两路分配。定制时提供电缆型号或屏蔽结构说明，厂家据此选择衔接件；样品阶段应实测屏蔽连续性，再进入批量。

问：屏蔽层只接一端可以吗？答：低频单点接地有时可接受，但另一端悬空的屏蔽层仍可能拾取干扰；是否单端接地应按信号类型与现场条件确定，不能作为默认做法。

问：屏蔽型接头能否用非屏蔽电缆？答：接头有屏蔽衔接件而电缆无屏蔽层，衔接件形同虚设，应选匹配的电缆，或改用非屏蔽型接头，避免结构与电缆不一致。

问：屏蔽层与壳体导通就算合格吗？答：还要看接触电阻是否稳定、屏蔽层与芯线是否绝缘、分支两路是否都接到同一参考，单点导通不能代表整条路径完整。

问：设备外壳已接地，接头还需要单独接地吗？答：接头通过锁紧螺纹与设备插座壳体相连即可，前提是壳体接地有效；若设备外壳未接地或接地不良，屏蔽路径同样失效。

问：带电缆型的屏蔽长度能否现场修改？答：预铸段的屏蔽已包覆成型，现场裁剪会破坏屏蔽连续性；需要不同长度应在定制时确认，现场只处理未预铸的一端。

包装按螺纹、芯数、长度分装，接头端加保护帽，屏蔽型单独标注并附接线说明。储运避免挤压屏蔽衔接件，库存按屏蔽与非屏蔽分区存放，发货前核对图纸版本与屏蔽属性。
