T型、Y型一分二转换器

产品族总览

lj22 系列把 T 形转接器与 Y 型转接器归在同一产品族：二者都是把一路主线分成两路的分支件，接口沿用同一套螺纹体系，芯数覆盖 2 芯到 16 芯，公头与母头可以互相转换，屏蔽与非屏蔽均可实现。差别集中在分路的几何形式与端口布局上。

把两者放在一起看，选型思路就清楚了：先按设备空间与走线方向决定分支形式，再按现场插头决定螺纹规格，最后按信号数量与干扰环境决定芯数和屏蔽。三步顺序颠倒，往往会在安装阶段返工。

同一家族的共同点

共同点有三：一是 IP67 防护，对接后可在冲洗、粉尘与潮湿环境中使用；二是快速连接，螺纹锁紧行程短，检修时拔插方便；三是内部线路可以任意设计，分线关系不局限于简单并联，可按客户的信号分配重排。

两种分路形式的来源

T 形来自纵向走线加侧向取点的需求，主干贯通、支路垂直伸出；Y 形来自两路负载地位对等、需要向两侧均匀分出的需求。两者都不是先有外形再找用途，而是先有现场走线关系，再由此确定壳体形状。

产品族的覆盖范围以定制为前提：同一只壳体可以做成不同的公母组合、不同的取芯方式与不同的分支方向，螺纹规格从 M8 到 M23 再到带电缆型与特种转接型都可选。正因为组合多，下单时把现场条件写清楚，比事后修改要省事得多。

T 形与 Y 形的结构对比

T 形三通的特点

T 形的主干两端贯通，支路成直角伸出，适合沿导轨、机架、桥架纵向敷设的线束。它的横向占用只在单侧，贴边安装时对相邻结构干扰小；主干可继续延伸，一条主线能串接多个分支点，适合多点检测逐级取信号的场合。

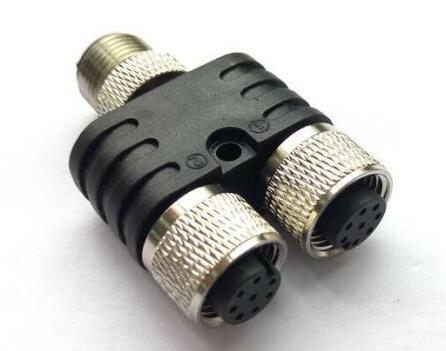

Y 形对称分路的特点

Y 形两条支路等角度向两侧分开，两路在长度与走向上接近，重心落在主干轴线上。两个负载同型号、同等重要时，Y 形让现场不必区分主次；两路等长也便于需要同步的信号成对传输，减少因路径差造成的时序偏差。

两路同时失效时，Y 形结构的排查方向与 T 形不同：同一只转换器的两个支路同时无信号，问题基本不在支路而在入口或内部线路，可直接从入口端测量；若只有一路失效，则按该路端口、支路线与负载依次检查。分路形式决定了先查哪里。

一张表看差异

连接螺纹规格谱系

M8 与 M12 的选择

M8 螺纹细、体积小，用于安装空间被结构件压缩的小型传感器与紧凑检测点；M12 通用性最强，接近开关、光电传感器与一般 I/O 接口多采用这一规格，备件也最容易配。两者的锁紧套与密封圈尺寸不同，不能互插，选型以现场插头为准。

M16 与 M23 的容量

芯数达到 8 芯以上、分支线束变粗时，M16 与 M23 的壳体容纳空间更充裕，多芯信号与动力混合走线的场合多选这两种。规格越大，锁紧套的操作空间要求也越高，安装位置应留出扳手回转余地。

带电缆型与特种转接型

带电缆型在出厂时已接好一段电缆，适合现场没有可对接插头、需要直接出线的成套设备；特种转接型面向非标接口与专用设备，需提供实物样品或接口图纸，按图确定螺纹、芯位与出线方向。两类都属于非标方向，交期应按确认后的排产计。

芯数配置与线路编排

可选芯数范围

常规可选 2 芯、3 芯、4 芯、5 芯、6 芯、8 芯、12 芯、16 芯等。芯数决定单只产品能承载的信号路数，也影响节点尺寸与分支线外径；同样的芯数配不同线径，节点容纳空间会有差别，定制时应一并说明导线类型。

两路取芯与全芯贯通

常见编排有两种：一是全芯贯通，两个支路都拿到全部芯线，适合两路负载功能相同；二是不对称取芯，支路只取所需几芯，其余芯线继续沿主干延伸或留作备用。第二种编排能减少分支线径，也便于后期增加功能时不再改动主线。

不论采用哪种编排，序号定义都要随产品一并交付。序号是现场接线的唯一依据，靠颜色辨认在多芯线束上并不可靠；同一序号在各端口保持同一含义，检修时才能按图纸对位，而不必凭经验试插。

屏蔽与非屏蔽

屏蔽型的适用条件

变频器、伺服驱动、大功率接触器附近，或信号线与动力线同槽敷设时，选屏蔽型更稳妥。屏蔽层需要在入口与两个出口之间连续贯通，并与对接端的屏蔽结构连通；只在局部做屏蔽，干扰会从缺口处重新进入。

非屏蔽型的适用条件

开关量信号、干扰源较远、线缆路径独立的场合，非屏蔽型已足够，结构更轻、成本更低，分支线也更柔软。两种形式外形一致，可在同一安装位置替换，改型时不必重新设计固定方式与开孔。

屏蔽效果不只取决于转换器本身，还与线缆屏蔽层、设备接地和敷设路径有关。转换器做屏蔽而两端线缆不屏蔽，或接地悬空，屏蔽层的意义会被削弱；因此屏蔽选择应与整条线路一起评估，而不是只看单只分支件。

防护与可靠性共性

IP67 的边界

IP67 指对接并锁紧状态下可防尘、可承受短时浸水，前提是密封圈在位、螺纹旋到位、未使用端口加盖。敞口、半旋、密封圈被搓动或缺失，都会让防护等级失去意义；现场进水案例多数不是结构问题，而是锁紧不到位。

节点与螺纹端的寿命

节点承受弯折，螺纹端承受插拔与振动，两者的失效形式不同。节点多为包封开裂导致渗水或断线，螺纹端多为反复旋紧后的配合松动。使用中给分支线设固定点、避免在节点处转向，能同时减轻这两处的负担。

按现场条件的选型路径

第一步看走线方向

线束沿一个方向延伸、分支只需从侧面就近引出，选 T 形；线束在节点处终止、两路要向不同方向分开，选 Y 形。走线方向决定了壳体形状，这一项最先确认，也最不容易事后更改。

第二步看接口与芯数

量出现场插头的螺纹规格，数清芯数，记录三端各自的公母属性。公母可在定制时转换，但必须与实际插头一一对应；芯数要与信号路数匹配，并留出备用芯，便于后期扩展而不必更换主线。

第三步看环境与安装

确认是否有冲洗、油污、粉尘、持续振动，是否需要屏蔽；确认安装位置的操作空间、支路朝向与检修通道。环境要求决定屏蔽形式与表面处理，安装空间决定规格大小与分支角度，这两项合起来才是完整的选型结论。

安装与换型注意

换型时的接口核对

原设备使用进口转接件、备件停供时，换用本系列需核对四项：螺纹规格与螺距、芯数与序号定义、公母属性、外形与支路方向。四项中任一项不符都不能直接替换，其中序号定义最容易被忽略，却最容易造成两路互串。

安装后的首次通电检查

首次通电前先断电测量通路，确认每个支路按序号导通、相邻序号不短路；通电后逐路确认负载动作，两支路分别测试，不要同时送电。发现某路异常时先查该路端口锁紧与对接，再查内部线路定义。

安装姿态同样影响寿命：分支线自节点引出后应有自然走向，不要在节点正上方或正下方形成悬垂，否则重力会让根部长期受拉。水平安装、支路平伸是最省力的姿态；垂直安装时应把分支线托住或引到就近的固定点。

应用行业概览

装备制造与产线改造

机床、包装机械、锂电与光伏设备在产线改造中经常增加检测点，原有线束已穿管固定，新增一路只能就地取信号。一分二转换器在这里替代了重布线，改造周期短，停机损失小，也便于后期再拆回原状。

工程机械与专用车辆

这类设备振动大、户外作业多，线束沿机架敷设，分支点常位于臂架或底盘的侧面。选型时优先考虑固定方式与根部受力，屏蔽形式按附近是否有大功率电控决定，防护则依赖锁紧到位与未用端口加盖。

食品、医药与包装设备常用冲洗清洁，接口需要频繁拔插。这类场合选 IP67 规格并保持密封圈完好即可，清洗时避免高压水柱直冲端口；检修后必须重新旋紧，不能只插上不锁，否则水分会沿端面进入。

定制流程与交付

定制流程分四步：需求确认、方案与样品、样品试用、批量排产。需求确认阶段需提供螺纹规格、芯数、三端公母、内部线路定义、分支形式与方向、屏蔽要求、使用环境；有条件时附现场照片或对接插头实物，可显著减少往复确认的次数。

样品通过后进入批量生产，批次之间按封样比对接口尺寸、序号定义与包封外形。包装按只独立包装、端口加防尘帽，外箱标签注明规格与序号定义；交付时附一份简明的接线对照，便于现场按位安装与后续检修。

以上图片中的转接器产品均按客户要求定制、批量生产。产品具体的技术参数与要求，请联系商务：021－64822327、67881109、67881137、64822118。
