2芯、3芯、4芯:小芯数传感器回路的分路
传感器回路的分路,芯数越少,每一芯承担的角色越重。3芯是开关量传感器的基本配置,4芯是双输出或模拟量的常见配置,2芯则多用于两线制回路或简单通断。芯数少意味着没有富余的备用芯,一旦某根线接错,整路信号就失去意义,分路器的针位定义必须比多芯产品更明确。
三线制与四线制的差别
三线制开关量传感器通常有电源正、回零与一根输出,输出随检测状态在两种电平间切换;四线制多出一根,可能是第二路输出(常开与常闭同时引出),也可能是模拟量或通讯线。两根输出线的四线传感器,分路时要判断是“同一信号的两个互补输出”还是“两路各自独立的信号”,两种情况的针位分配完全不同。
2芯回路的常见用途
2芯分路多用于两线制传感器、干接点、指示灯或简单通断回路。这类回路没有独立的电源芯,分路后两支路的电流都要经过同一对触点,触点的载流能力与接触电阻成为关键。两线制传感器分路时还要注意,两支路并联后传感器看到的总负载会变化,可能影响其最低工作电流。
三线传感器的分路接法
PNP输出的电位关系
PNP传感器导通时把输出拉到电源正,输出与回零之间形成电位差;未导通时输出处于悬空或下拉状态。分路后两个出口若要各自驱动负载,负载的一端应接输出、另一端接回零。若把PNP输出接到需要低电平触发的输入端,信号逻辑会反转,表现为“有物不动作、无物反而动作”。
NPN输出的电位关系
NPN传感器导通时把输出拉到回零,负载需接在电源正与输出之间。它与PNP的差别不只是极性,还包括负载的参考点。同一个转换器上若一支走PNP、一支走NPN,两个出口的输出参考点不同,回零的走向必须分开,否则一支的输出会被另一支的负载路径带偏。
分路后公共端走向
三线分路最容易被忽略的是回零。两个出口若都从同一根回零取参考,回零线上的电流会叠加,传感器输出电平相对回零的幅值随之变化。开关量对此有一定容忍度,但在回零线较长或负载电流较大时,可能出现误判。稳妥的做法是把回零芯同时接到两个出口,并让回零走线尽量短、截面积足够。
四线传感器的分路接法
双输出四线的分配
常开与常闭同时引出的四线传感器,两根输出是互补关系。分路时若把常开送到出口一、常闭送到出口二,两支路得到的是相反逻辑,下游设备需要分别设置;若两个出口都要常开,则需在转换器内部把同一输出并接到两个出口,另一根常闭线留在入口或空置。两种做法都可行,但必须写进图纸。
模拟量四线的注意点
模拟量传感器的输出对回零质量敏感,四线中通常有独立的信号回零。分路时若把模拟量输出并联到两个出口,两个下游设备的输入阻抗会并联,信号幅值随之下降;若只送一路,另一出口应明确留空。模拟量支路不建议与开关量共用回零,开关负载的通断会在回零上留下波动。
四线分两路的芯位分配
一种常见分配是把电源正与回零作为公共芯同时送到两个出口,两根信号各去一个出口;另一种是把四芯整体分成两组,每组两芯,各自形成独立回路。前者两路共享供电,接线简单;后者两路电气独立,适合两组不同来源的传感器。分配方式决定针位表,也决定现场能否用同一张图施工。
PNP与NPN混用的注意事项
混接带来的两个问题
第一是参考点冲突:PNP负载回到回零,NPN负载回到电源正,两支路的电流方向相反,共用一根回零会让回零电流相互抵消或叠加,测量结果难以判断。第二是逻辑误判:下游若按统一逻辑配置,混接后必定有一支动作相反。两个问题都不会表现为“完全不通”,而是时有时无,排查成本高。
按出口隔离的做法
同一转换器上混用PNP与NPN时,应让两类回路分别占用不同出口,且各自拥有独立回零,入口侧也按类型分组,不让两种输出的线在同一束内交错。转换器内部线路可任意设计,正好可以把分组关系固化在针位上,避免现场凭记忆区分。
输出类型的核对方法
核对不能只看传感器铭牌,还要确认下游输入端的类型。可用万用表在传感器动作前后测量输出对回零、输出对电源正的电压变化,判断输出是拉高还是拉低。若铭牌与实际不符,应以实测为准,并在图纸上注明,避免后续更换传感器时再次踩坑。

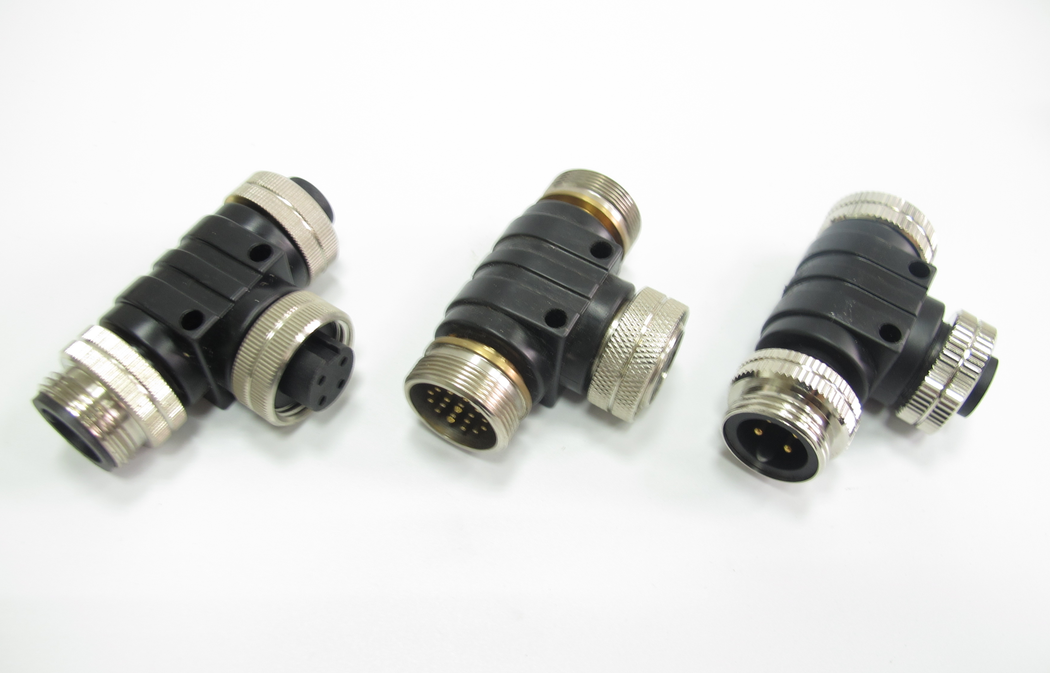

规格参数与结构
下表为该系列公开的规格范围,2芯、3芯、4芯型号的针位定义以订货图纸为准。
| 项目 | 可选范围 | 说明 |
|---|---|---|
| 连接螺纹 | M12型、M8型、M16型、M23型、带电缆型、特种转接型 | 传感器多用M8与M12 |
| 芯数 | 2、3、4、5、6、8、12、16芯 | 2/3/4芯对应传感器回路 |
| 分路形式 | T型、Y型 | 按安装位置选择 |
| 内部线路 | 可任意设计 | 可按PNP/NPN分组 |
| 公母转换 | 公头母头可互相转换 | 按客户要求定制 |
| 屏蔽形式 | 屏蔽型与非屏蔽型 | 模拟量建议屏蔽型 |
| 防护等级 | IP67 | 插合状态下 |
| 连接方式 | 快速连接 | 更换传感器方便 |
小芯数产品的针位少,定义反而更需要固定。同一型号若在不同批次采用不同分配,现场按旧图接线就会出现“换了新件反而不通”的情况,因此图纸版本必须随产品一同交付。
材料与制造工艺
壳体与螺纹
壳体按M8、M12、M16、M23等螺纹规格成型,小规格壳体内部空间有限,针位与密封件都要在有限尺寸内布置。螺纹与壳体一体成型,插合后由锁紧结构固定,避免振动中松脱。
触点与镀层
触点镀层用于抑制氧化、稳定接触电阻。小芯数回路的每一芯都承担明确功能,个别触点电阻偏高会直接表现为传感器输出异常,因此镀层的均匀性比厚度更值得关注。触点与导线的连接在装配阶段完成,接点固定可靠。
注塑装配与检测
注塑固定针位并形成接口密封边界,装配按图纸把内部走线接到对应针位。检测覆盖逐芯导通、分路对应、相邻针位不短路以及插合后的密封与外观;混用PNP与NPN的产品还要按分组验证两个出口的回零是否独立。
防护与可靠性
IP67与接口密封
IP67在插合状态下成立,三个接口任一处空置都会让水汽从该口进入。小芯数产品常被装在设备外露部位,冲洗、切削液与粉尘都可能直接作用在接口上,空置口必须加盖,护盖丢失后应补配而不是用胶带封堵。
振动与电缆拉力
传感器电缆通常较细,抗拉能力有限,分路后两支电缆的摆动会直接传到接口根部。转换器应固定在支架或设备本体上,电缆在出口侧留出弯曲余量并就近固定,避免拉力作用在触点上。
安装与接线指导
剥线与端子处理
小芯数电缆线径细,剥线时容易断股,应使用与线径匹配的剥线钳,剥线长度按端子深度统一。屏蔽电缆先剥外护套,把屏蔽层单独收拢,不与信号芯一起剪断,屏蔽层留出足够长度用于与壳体连接。
极性核对
接线前用万用表确认三线或四线的极性:哪根是电源正、哪根是回零、哪根是输出。颜色约定在不同厂家之间并不统一,棕蓝黑是常见组合但并非唯一,不能只凭颜色判断。极性接反可能不立即损坏传感器,却会让输出逻辑长期错误。
通电前的检查
通电前逐芯测通并确认无短路,重点检查电源正与回零之间是否被误连。分路后的两个出口应分别验证:入口某芯到出口一的对应针位是否通、到出口二是否按定义通或不通。确认无误后再送电,送电后逐支路观察传感器指示灯与下游输入状态。
选型与典型应用
选型的三步
先按传感器类型定芯数:三线开关量选3芯,双输出或模拟量选4芯,两线制或干接点选2芯。再按输出类型定分组:PNP与NPN混用时要求两个出口独立回零。最后定接口与形态:M8、M12多用于传感器直连,安装面平行选T型,需要分散走向选Y型。
典型应用场合
2/3/4芯分路常见于一台控制器带两个检测点的工位、包装机光电与接近开关的分支、机床工件检测与门位检测、锂电设备双工位到位信号、AGV避障传感器分支。这些位置的分支距离短、维护频繁,快速连接与清晰的针位定义比多芯扩展更重要。
常见问题与定制交付
问:PNP与NPN能接在同一个转换器上吗?答:可以,但两个出口应各自独立回零,入口按输出类型分组,避免参考点冲突。
问:三线传感器分路后两支都能正常动作吗?答:可以,但两支共用回零,回零线电流会叠加,应保证回零走线短且截面积足够。
问:四线双输出能否两个出口都取常开?答:可在内部把同一输出并接到两个出口,常闭线留在入口,需在图纸中注明。
问:模拟量信号能一分二吗?答:并联会让两个输入阻抗并联、幅值下降,只建议送一路,另一出口留空。
问:2芯回路分路要注意什么?答:两支路电流经过同一对触点,需确认触点载流与接触电阻,两线制传感器还要确认最低工作电流。
包装与定制交付
不同针位定义与输出分组的产品应分别包装并附图纸,避免外观相同而内部定义不同造成混用。该系列按客户要求定制、批量生产,交付前核对芯数、螺纹、屏蔽形式、PNP与NPN分组四项;图纸变更时重新确认首件,不以口头说明替代图纸。
