工业分线盒（M12/M8总线分线盒）

产品定位：M12与M8双规格平台

工业分线盒是上海科迎法电气科技有限公司自行设计、研发、生产的I/O总线分线盒产品。分线盒通过将主电缆的电源或信号分配到多个传感器、执行器端口，简化现场布线工程，缩短配线时间，降低配线成本。

该系列在同一平台上提供M12与M8两种接口：M12螺纹尺寸较大、针位选择丰富，覆盖通用传感器与执行器；M8体积更小，适应紧凑安装与高密度点位。两种接口共享相同的内部线路逻辑与出线方式，选型时可以先定规格，再定位数与信号类型，减少型号组合的混乱。

局部多点的传感器、执行器可通过预注出线连接器或现场接线型连接器就近接入分线盒，实现集约化布线。盒体安装于工位附近，主电缆只引至线体干线，现场配线由逐根敷设转为按节点接入。

接口规格与端口容量

M12接口系列

M12接口为插座连接螺纹式，靠螺纹旋合实现锁紧与密封。该系列可扩展为接入16个信号的产品，适用于点位较多、需要在一个节点集中处理的工位。M12的针位定义选择较多，配套插头需按针位与编码匹配。

M8接口系列

M8接口体积小，适合安装空间受限的小型设备与密集布置的检测点。该系列最大可扩展为接入20个信号的产品，在有限长度内提供更高的点位密度，代价是单根芯线更细，现场压接与检查需要更细致的操作。

标准8位配置

标准配置为8位端口，可同时连接多个传感器或执行器，是工位节点最常见的规格。4位用于点位较少的单机设备；点位更多时按区域拆分为多个节点，而不是把单盒位数做高，以控制单点故障的影响范围。

内部线路类型

PNP与NPN的Common

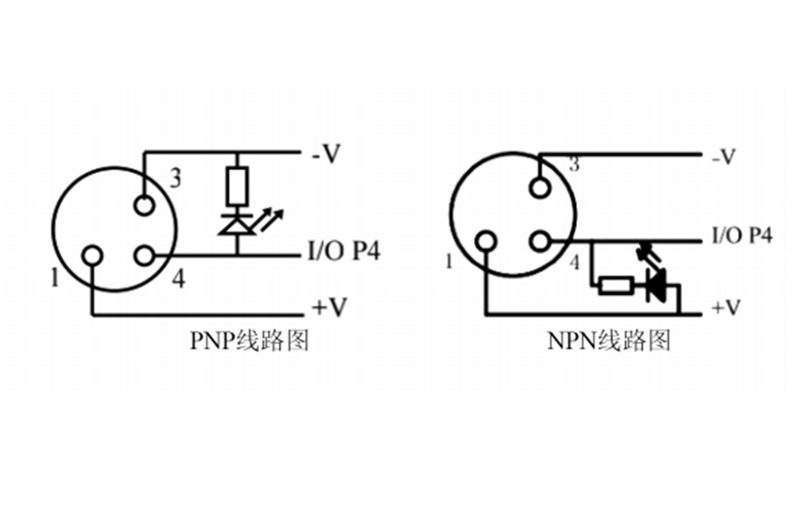

内部线路分为PNP型和NPN型两种Common类型。PNP的公共端接负极、端口接受正信号；NPN的公共端接正极、端口被拉低触发。选型时必须与PLC输入模块的公共端接法一致，混用会让信号反相或完全无输入。

单通道与双通道

规格分为单通道和双通道。单通道每口一路信号，对应普通到位、有无检测；双通道每口两路信号，对应一个工位两个检测点，或传感器本身输出两路信号。通道类型决定了同样端口数量能接入多少点位。

LED状态指示

电源和信号端口配备LED指示灯，现场可直接确认供电是否正常、该端口是否有信号动作。调试阶段可据此逐路核对点位，避免配错线；维护阶段可据此快速区分“传感器未动作”与“线路未接通”，缩短停机排查时间。

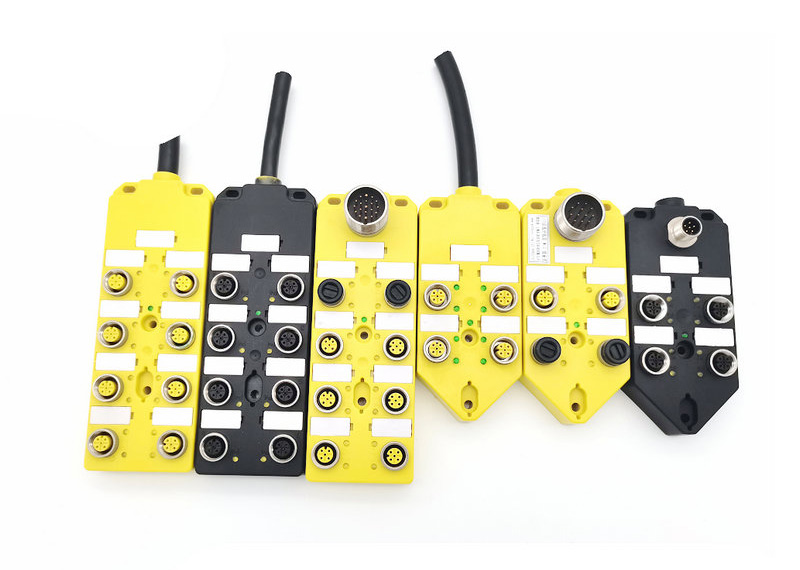

出线方式

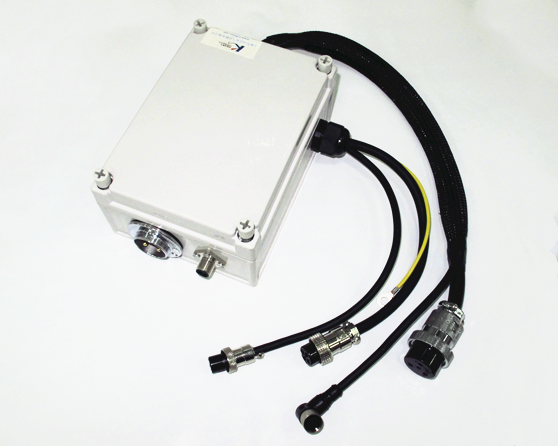

直接出线式

电缆从盒体直接引出，标准长度有2米、5米、10米，也可按客户需求定制。电缆与盒体结合处没有额外的总线插接面，密封路径更短，适合固定安装、安装后不再拆装总线的场合。

插座式

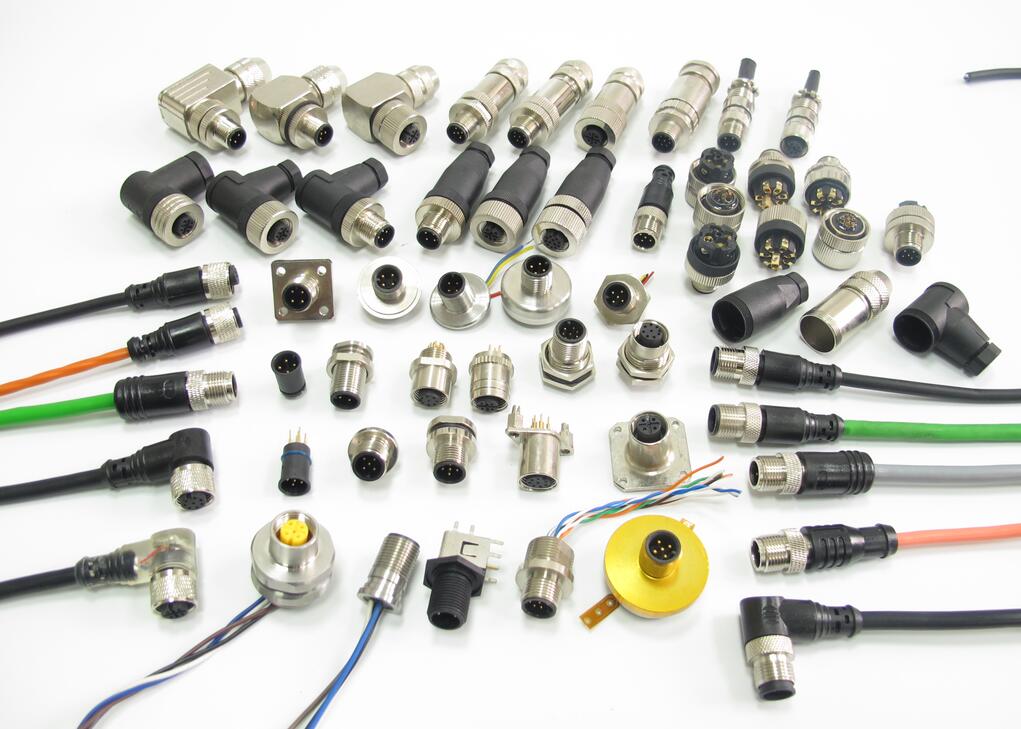

盒体配备插座接口，总线电缆通过配套插头接入。插头可选直接预制带电缆的形式，长度任选；也可选现场自己接线式，由用户按实际距离压接。插座式便于分段调试与后期换线，盒体本体不含插头，需单独选配。

两种方式的取舍

判断依据是“总线电缆在设备生命周期内是否会动”。不动则选直接出线式，以密封与装配工序的简化换取出线长度的固定；会动则选插座式，以便改造与换线时不拆盒体。两种方式的端口侧接线完全相同，差异只在总线侧。

技术参数与规格表

表中位数与扩展能力对应不同组合：标准8位覆盖多数工位，16个信号对应M12平台的高密度配置，20个信号对应M8平台。实际选型以现场器件接口、点位数量与控制端Common类型三项为准，参数表用于核对而不替代接线图。

材料与防护

外壳材质与配色

外壳采用高强度阻燃工程塑料，兼顾机械强度与绝缘性能。颜色提供黄色（醒目）、黑色、灰色、透明等多种选择：黄色便于在设备群中快速定位，黑色耐脏，灰色低调，透明可直接观察内部指示。采用环保材料预制方式，符合环保合规要求。

IP67防护结构

防护性能达到IP67：端口旋合面、壳体与出线结合面构成连续的密封路径，未使用端口同样具备防护。防尘、防水、防油污使其可用于焊装、机加工、清洗工位附近等环境。防护效果的前提是插头旋紧到位、护套未被外力撕裂。

触点与电气连接

插座触点采用铜合金镀金工艺，降低接触电阻并抑制氧化，插孔簧片在多次插拔后仍能维持接触压力。对于低电平信号，稳定的接触界面是避免误判的基础；对于执行器回路，低接触电阻也有助于减小压降。

M12与M8的选型分界

按安装空间选择

安装面宽裕、端口间距需要便于手指操作的位置，用M12更顺手；设备内部空间紧张、盒体只能贴边安装的位置，用M8可以缩小盒体轮廓，避免插头与相邻结构干涉。

按点位密度选择

同样长度的盒体，M8能容纳更多端口，M8系列最大可扩展至20个信号；M12系列可扩展至16个信号。点位密集且器件本身为M8接口时，选M8可减少转接；点位分散、器件为M12时，选M12避免二次转接带来的额外接触点。

按现场器件匹配

最稳妥的原则是“端口接口与现场器件一致”。现场已大量使用M12传感器，就选M12分线盒；小型光电、接近开关为M8接口，就选M8。混用时需通过转接件过渡，每增加一个转接就多一个接触点与故障可能。

安装与接线

固定与间距

盒体固定在刚性平面上，避免在振动下位移。端口前方留出插拔空间，电缆出口方向留出弯曲半径，弯折过急会使护套长期受力，最终在出线根部开裂。多个盒体并排时，间距以能单独拆装任一插头为准。

接线核对

接线前核对端口编号与图纸、程序地址三者一致，确认Common类型与PLC公共端接法匹配。预制插头到场即插，现场接线式插头需按针位压接并检查芯线无外露、无错位。通电后逐路触发，观察LED与输入状态是否同步。

屏蔽与干扰

总线电缆屏蔽层按现场等电位方案端接，焊接、变频与伺服区域的干扰会沿电缆耦合进信号回路。屏蔽处理应统一规划，不宜一端端接、一端悬空；接地连接点应牢固，避免因振动松动而失效。

日常检查与维护

维护以目视与状态核对为主：检查插头是否因振动松脱、护套根部是否开裂、LED是否与实际动作一致。发现某路间歇性动作时，优先排查插头旋合与芯线压接，再考虑传感器本身。更换盒体前记录端口定义，避免复装后点位顺序错乱。

应用场景

汽车与机器人产线

汽车焊装线的夹具到位、工件检测、安全门状态信号在工位附近集中接入；机器人工作站的末端夹爪、真空与检测信号就近汇集，减少末端走线重量与干涉。M12接口在这一类设备中通用性最好。

包装、物流与机床

包装机械工位动作信号集中采集，物流输送线按段汇集光电与接近传感器，机床上下料与工装检测点位就近接入。小型设备与密集点位更适合M8方案，可在有限空间内完成多点连接。

定制服务与资质

定制范围

上海科迎法提供4位和8位分线盒产品，并接受客户特殊定制，接口类型和数量可按需求确定。壳体颜色、电缆颜色、出线方式、电缆长度可一并指定；配套插头（带线、现场接线）规格齐全，Y形、T形转接器均有现货供应。

资质概览

20年电气连接制造厂家（始于2004年），通过ISO9001:2015、IATF16949:2016、ISO14001:2015、ISO45001:2018体系认证；产品通过欧盟CE认证、IP67/IP69K防护认证，符合REACH191、RoHS、SGS环保要求，具备中国制造TUV供应商现场认证。

公司为国家高新技术企业、上海市专精特新中小企业，拥有60余项专利、自建实验室与双工厂布局，可按项目提供选型确认与供货配套。
