M12三通电缆压端子式

M12 三通电缆压端子式，是在 M12 三通分支结构上采用压接端子接线的产品形态：一端为 M12 螺纹接口，另一端分出两路，接线侧为可拆端子腔，现场把导线剥皮、压上冷压端子后接入端子位，再锁紧壳体与电缆入口。它把分支功能与现场接线合在一只器件上，适合线长、芯位需要现场确定的改造与批量装配场合。

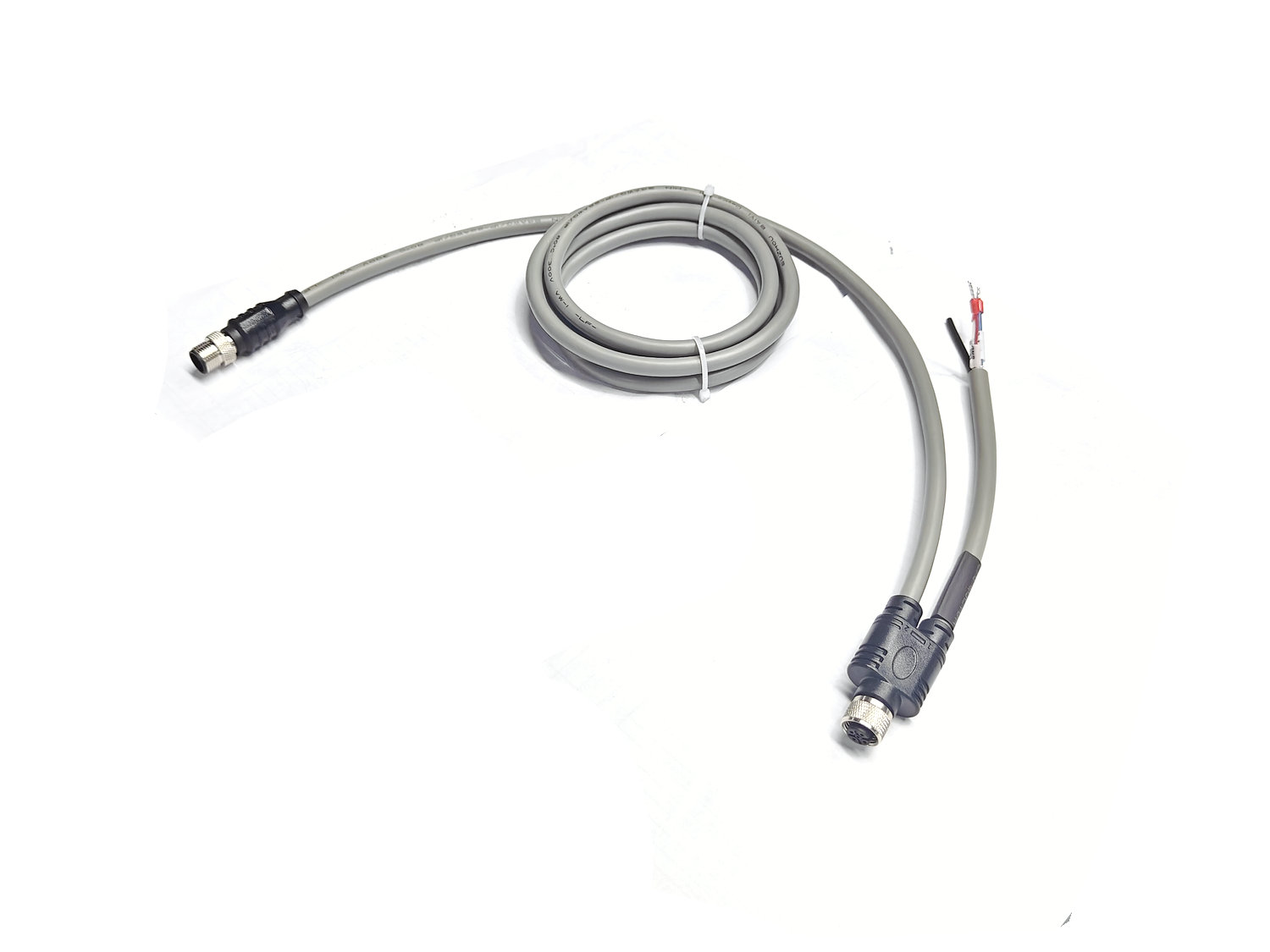

M12 三通电缆压端子式

产品定位与核心优势

现场自行接线的场景

设备安装到现场后，分支电缆的实际长度往往要到设备就位才能确定。预铸成品线一旦长度不合，只能更换或加转接；压端子式把接线环节留到现场，施工人员按实测量、剥线、压接，一次到位，减少库存规格与二次采购。

压端子式的效率与可维护性

压接不需要烙铁与焊锡，不受柜内禁火与防爆要求限制，单点接线时间短；端子位可拆开复查，某一路芯线接错时只需退出该芯重压，不必整根电缆报废。对批量装配与售后维护，这种结构比焊接式更易返修。

预铸成品与压端子式并不互相替代：批量稳定、长度固定的机型适合预铸，现场尺寸多变、后期仍需改线的项目适合压端子式。两者可以在同一台设备上混用，前提是把每个分支点固定在不受拉扯的位置。

结构组成与接线原理

三通壳体与接口布局

主体按 T 型三通布局，三个方向分别对应进线、两路出线与接线腔，M12 螺纹端旋合后由锁紧结构固定。壳体尺寸紧凑，可安装在设备侧面、传感器支架或控制柜过渡板上，不需要额外分线盒。

内部端子台结构

壳体内设置端子台，各芯位按编号排列，同号芯位在进线与两路输出之间共用。端子台与外部之间由壳体与密封件隔开，接线完成后盖上压盖，芯位编号在端子旁清晰可辨，便于逐芯核对。

压接导通的原理

导线剥皮后插入冷压端子，压接工具在端子与芯线之间形成机械压合，金属接触面紧密贴合，导通电阻稳定。端子再插入端子位，由端子台提供夹持力与电气连接，形成从导线到芯位的完整通路。

可拆装维护设计

接线腔与壳体分体，打开压盖即可触及全部端子位；电缆入口采用可重复锁紧的结构，检修后重新装回仍能保持夹紧。这样的设计让分支点在设备移位、线序调整时可以被重新使用，而不是一次性耗材。

压接工艺要点

剥线与端子选择

剥线长度以端子压接区与端子台空间为准，过长会让裸铜外露、相邻芯位短路，过短则压接不到芯线。端子规格应与线径匹配，多股线建议使用管型冷压端子，把散丝收拢后再压，避免单根铜丝刺出或断裂。

压接操作要点

压接时把端子放入工具对应孔位，芯线顶到端子底部再施力，一次压到位，不做二次补压。压接方向保持与端子轴线一致，压痕落在压接区中部；多芯电缆按编号逐根处理，压完一根即标记一根，防止芯位错乱。

压接质量检查

压好后沿轴向轻拉，端子不应脱出或松动；观察压接区应无裂纹、无铜丝外露，绝缘皮不进入压接区。整组接完后用万用表逐芯确认通断与相邻芯位绝缘，确认无误再装入壳体锁紧。

芯数与线序

常见芯数配置

M12 系列常见 2、3、4、5、6、8 芯等配置，三通按所选芯数安排端子位与分支线路。芯数越多，单芯可用线径与端子空间越紧张，选型时应先确定实际使用的信号数量，再留出必要备用芯。

芯位编号与线序

端子位与 M12 接口芯位按编号对应，编号通常印在端子旁与壳体上，接线时按图纸逐芯落位。不同厂家的设备端口定义可能存在差异，接线前应核对该设备手册的芯位说明，不凭线色猜测。

两路输出的对应

两路输出的同号芯位与进线端一致，一路用于近端负载、一路用于远端负载时，芯位顺序完全相同，现场可按同一张接线表施工。若两路需要不同的信号组合，应在订货时说明，由工厂按定制线路分配端子位。

屏蔽处理与防护

屏蔽层处理方式

屏蔽型线缆剥线时保留编织层，按壳体屏蔽位引出并搭接，屏蔽层不与信号芯线混压。屏蔽连续时，分支点不会成为干扰入口；若现场干扰不强，也可选用非屏蔽型以简化施工与降低成本。

IP67密封与锁紧

整机防护等级为 IP67，接线腔压盖与电缆入口均设密封结构。装配时先确认密封件无异物、无划伤，再按顺序锁紧；电缆入口的夹紧环要把护套夹住，不能只夹住芯线，否则拉拽时密封会失效。

线缆入口与防尘

未使用的 M12 端口应加防尘帽，避免粉尘与水分进入芯位腔；接线完成后确认压盖平整、无电缆外露段。长期处在冲洗或冷凝环境的设备，建议在安装后做一次外观与密封复查。

关键参数与规格表

常规规格一览

上表为系列常规项目，具体线径适配、端子型式与分支线路以订货确认的图纸为准；超出常规芯数的需求可另行评估。

安装与接线步骤

安装前准备

确认三通芯数、公母方向与设备端口一致，检查端子台编号是否清晰、密封件是否齐全。准备与线径匹配的冷压端子、压接工具、剥线工具与万用表，按接线表把两路负载的芯位分工写在纸上，避免施工中反复查图。

现场接线步骤

先按实测量裁线，剥皮后逐芯压接端子；把端子按编号插入端子位，确认卡到位后再轻拉检查。全部芯线接完后整理线束，让电缆从入口正中进入，随后装回压盖并锁紧，最后旋合 M12 螺纹端。

上电前检查

用万用表逐芯核对进线与两路输出的对应关系，检查相邻芯位之间无短路、屏蔽层与信号芯不导通。确认压盖锁紧、防尘帽已取下、线束无外露铜丝后，再送电并观察设备通信或供电是否正常。

典型应用场景

产线传感器分支

装配线与包装线上，同一工位常有两组传感器需要共用一路电源与信号。压端子式三通可在设备就位后按实际距离接线，分支点靠近支架安装，减少飞线与转接头。

柜内电源与信号分配

控制柜内 24V 供电或模拟量信号需要分成两路时，可用一只三通在端子排旁完成分支，接线腔可随时打开复查。对需要现场调整线序的改造项目，压接端子比预铸成品线更灵活。

常见问题与排查

问：压接后导通正常，装壳后却时通时断？答：多为端子未完全卡入端子位或线束在压盖处受挤压。打开压盖检查端子是否退位，重新整理线束走向后再锁紧。

问：相邻两芯出现短路？答：检查剥线长度是否过长、裸铜是否外露，以及压接时铜丝是否散出压接区；重新剥线并更换端子，不要用绝缘胶带临时包裹。

问：锁紧后仍有水汽进入？答：确认电缆入口夹紧环夹住的是护套而非芯线，密封件无划伤、无异物；接线腔压盖按对角线顺序均匀锁紧。

问：屏蔽型产品装上后干扰反而变大？答：检查屏蔽层是否只在一端悬空、是否与信号芯误压在同一端子；屏蔽应搭接到壳体屏蔽位，形成连续通道。

问：能不能反复拆装同一只三通？答：可以，端子位与压盖支持重复拆装，但每次重装都应更换受损端子并复查密封；多次拆装后建议检查夹紧环是否仍能夹住护套。

问：现场没有压接工具怎么办？答：不建议用钳子代替专用压接工具，压痕不均会造成接触不良；应配备与端子规格匹配的压接工具，或改用工厂预制的成品线。

包装与定制服务

包装与储运

产品独立包装，M12 端口带防尘帽，端子腔加保护盖，避免运输中异物进入。存放于干燥环境，避免端子氧化；开封后尽快接线，暂不安装时保持端口封闭。

定制与批量供货

上海科迎法支持 M12 三通压端子式的芯数、公母极性、屏蔽形式、内部线路与标识定制，可按客户图纸生产并批量供货。订货时说明使用场景、芯位定义、线径范围与防护要求，工厂据此确认端子规格与壳体结构。
